Josawa TRUK100-RS

Josawa TRUK100-RS

Art.Nr.:: 23.20.24
Lieferzeit:: Lieferbar sofort (Ausland abweichend)
Lagerbestand:: Stück

Shop-Funktionen nur für Fachhandelspartner

Auf den Merkzettel

Weiterempfehlen

Beschreibung

Josawa TPUK100-RS

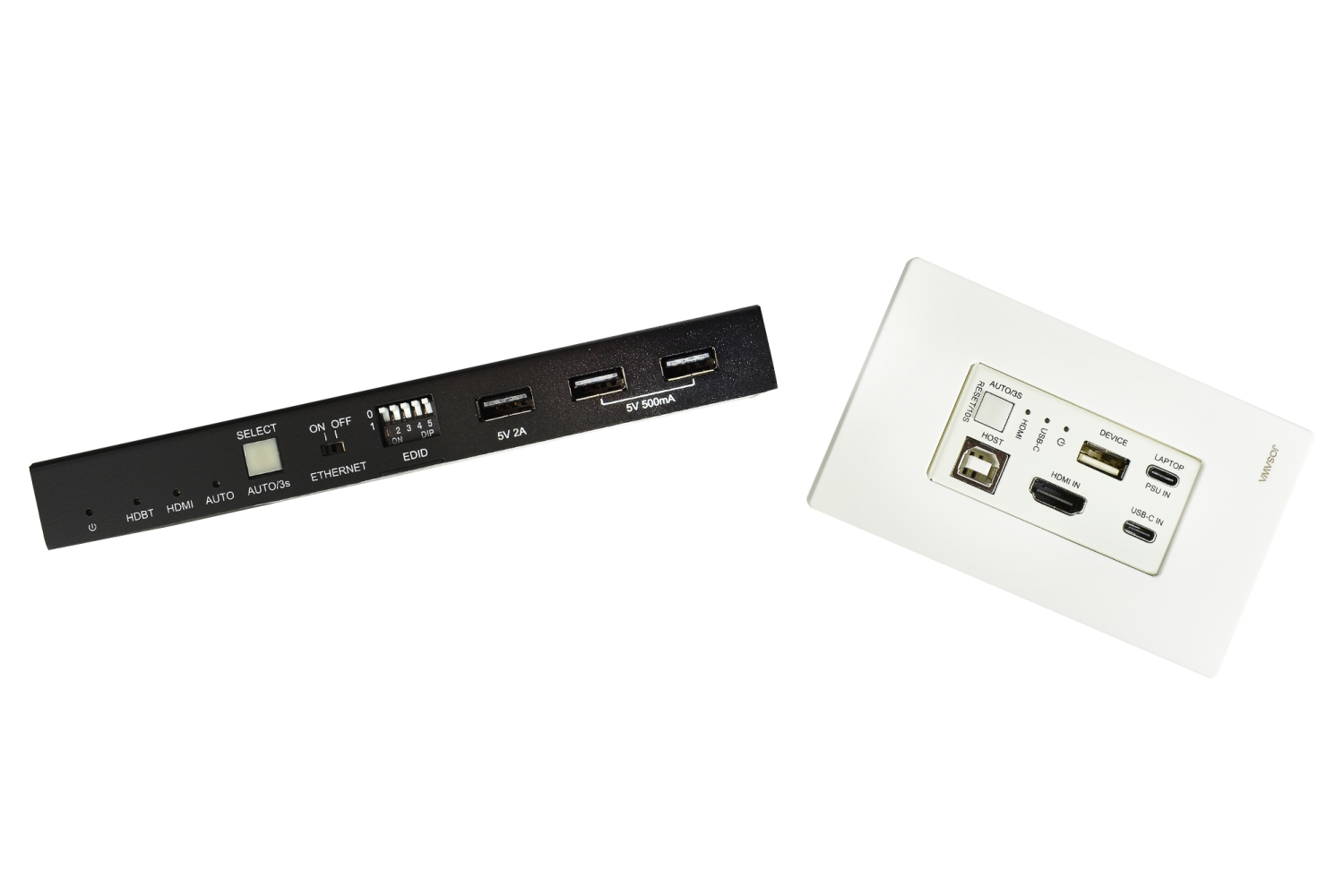

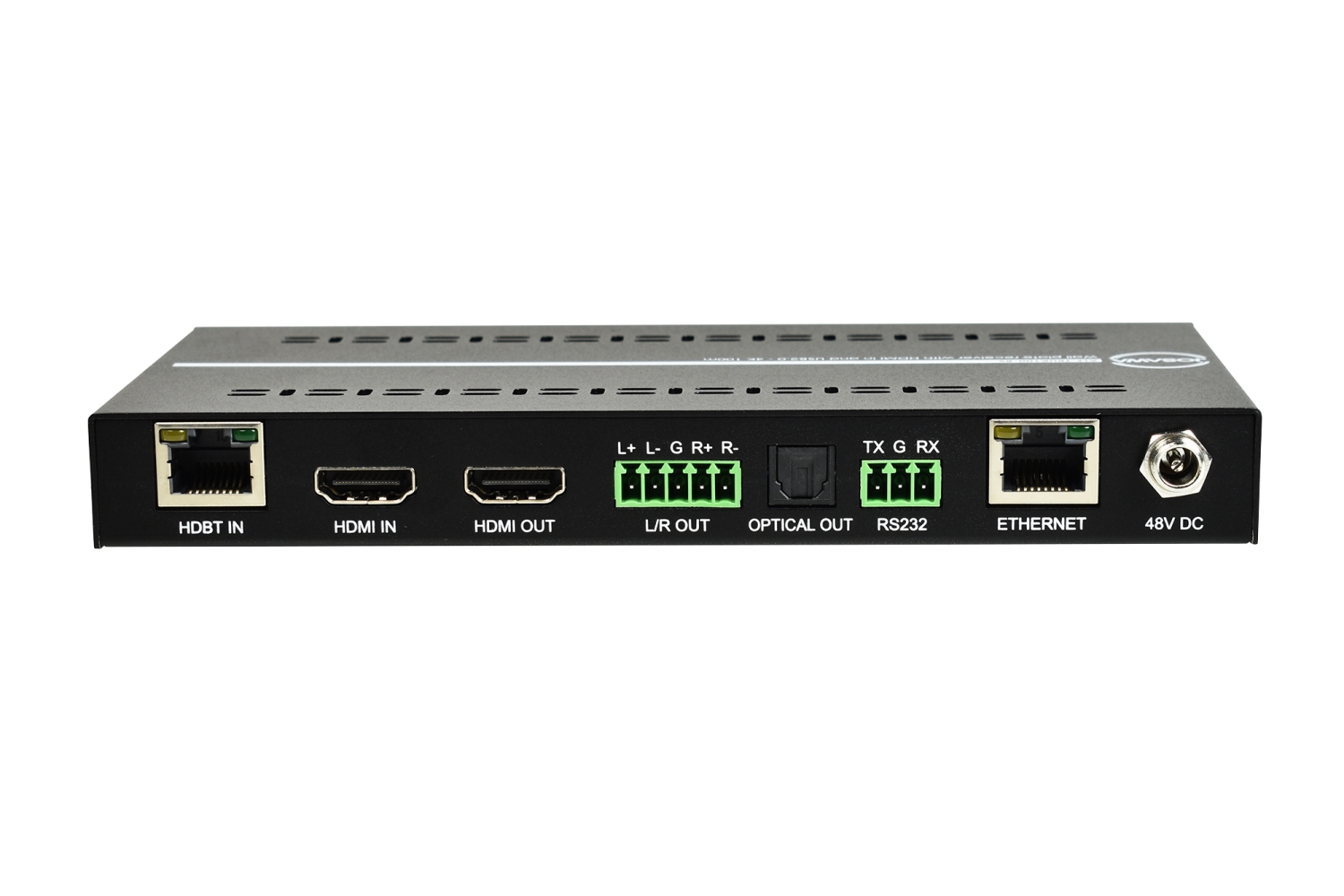

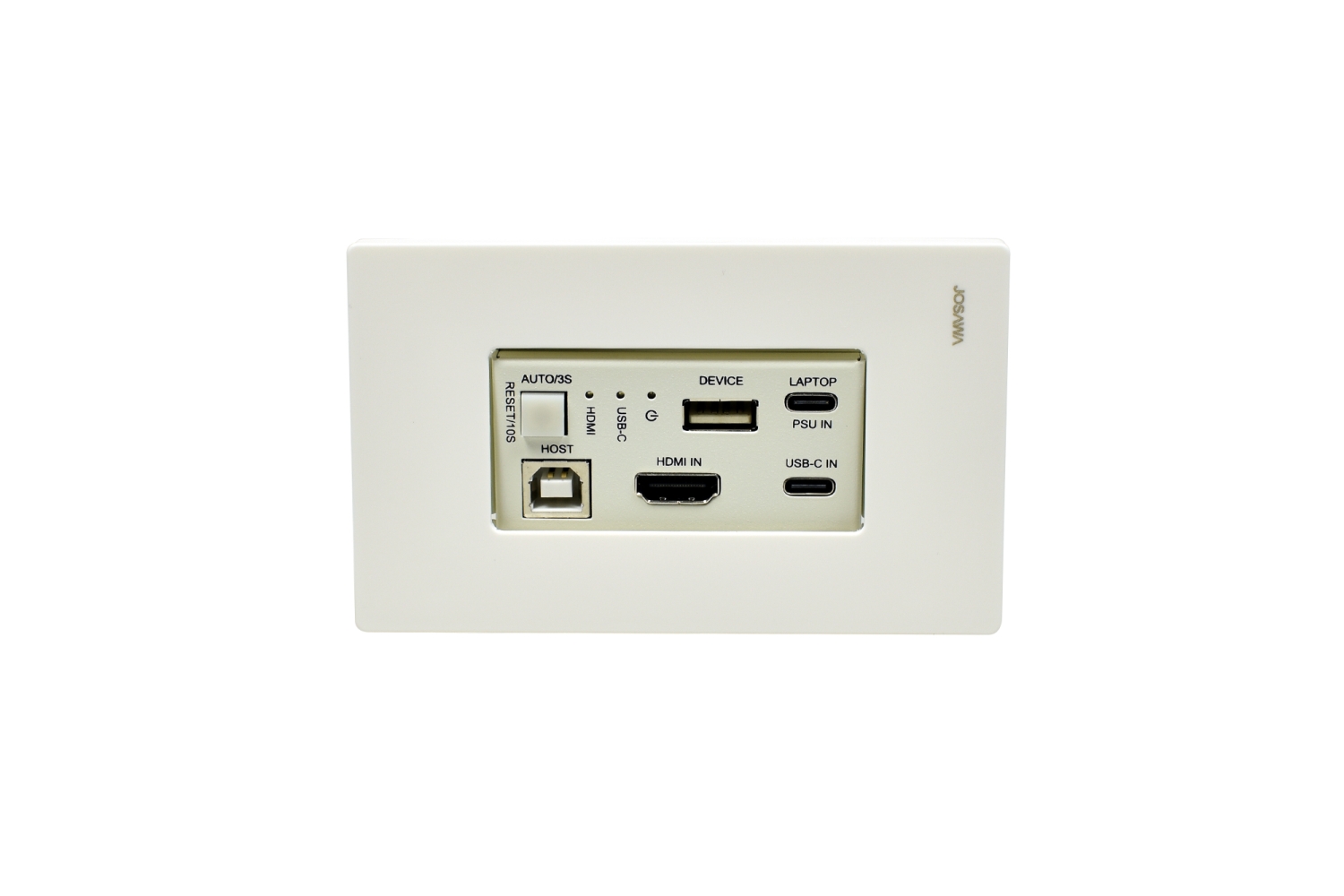

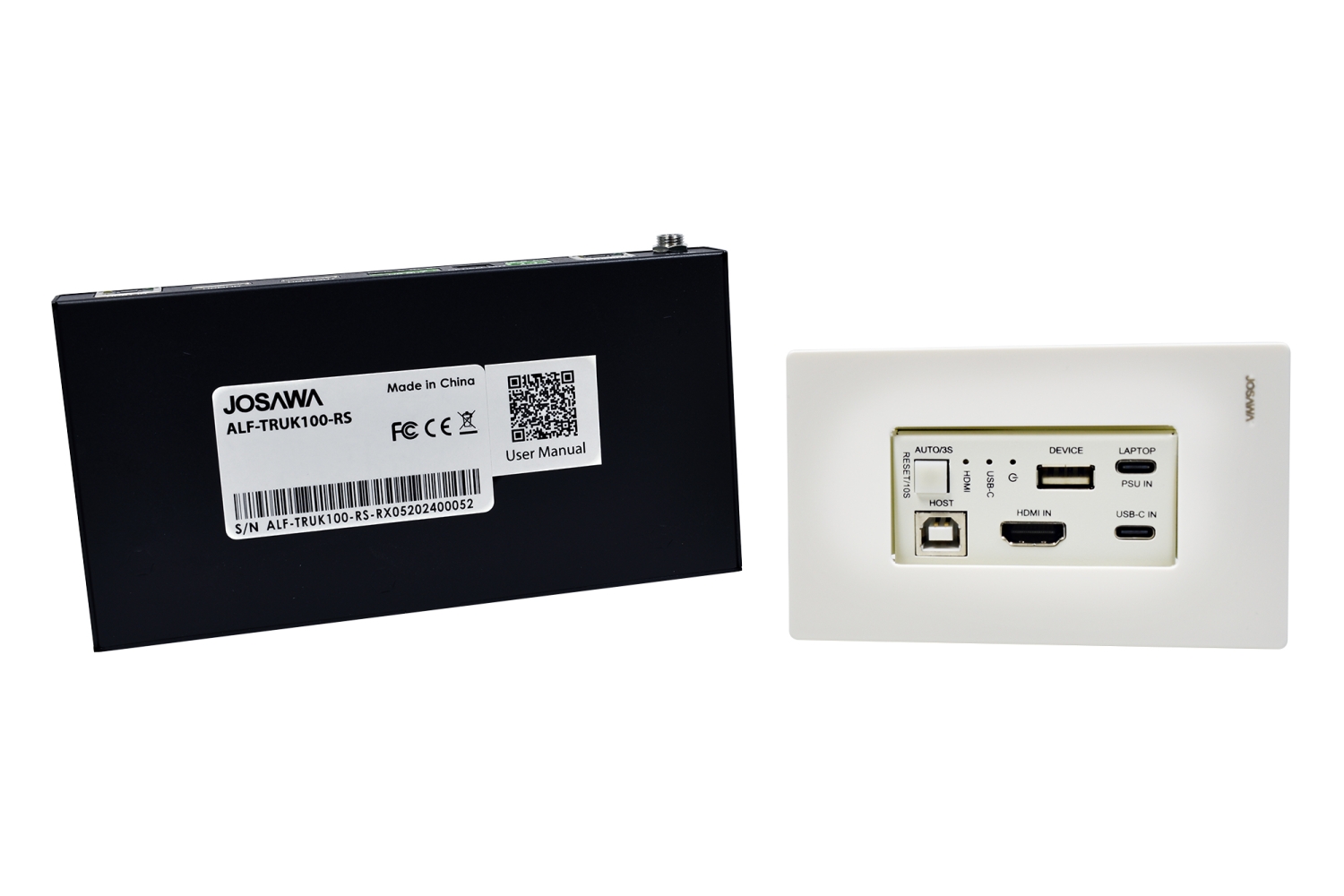

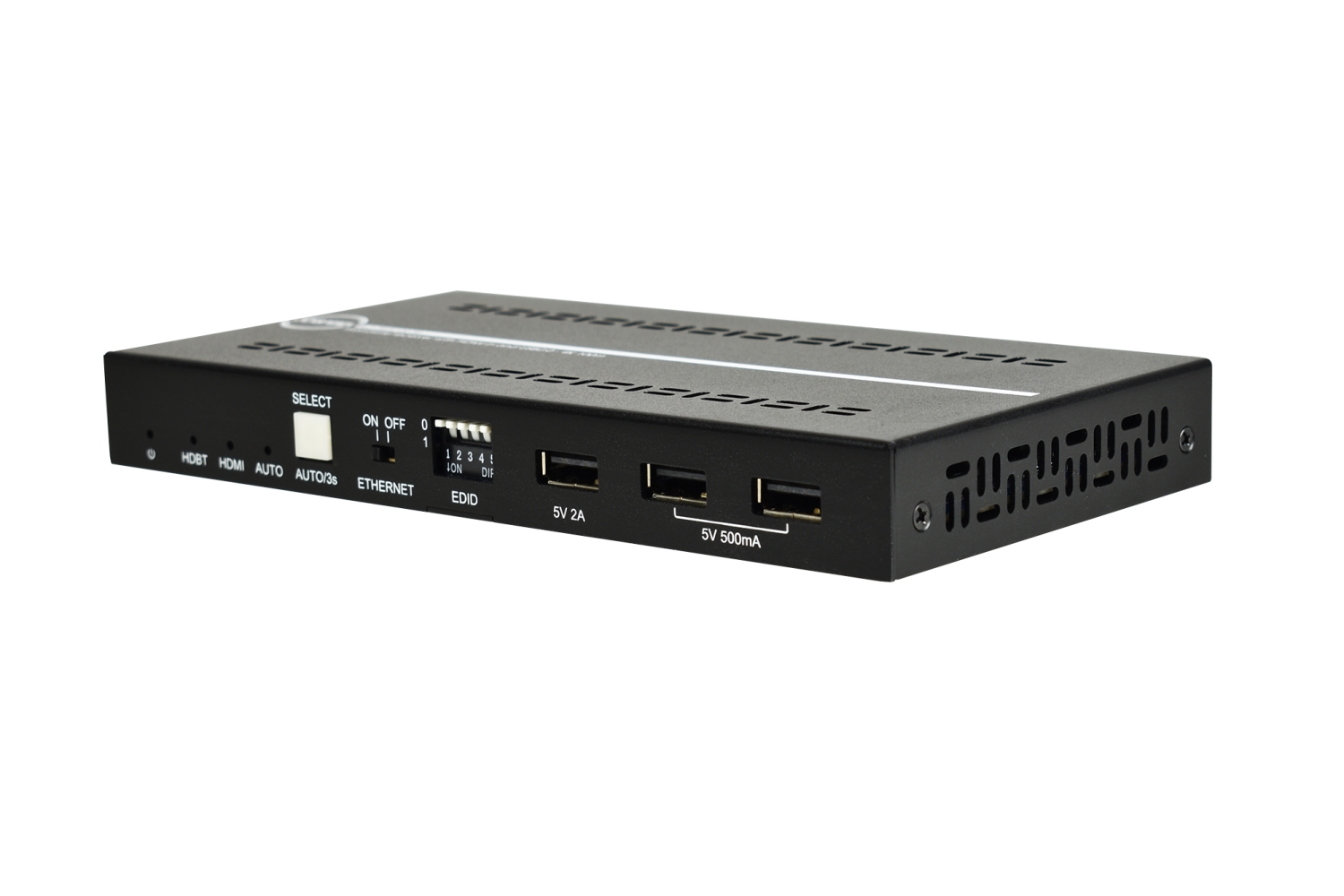

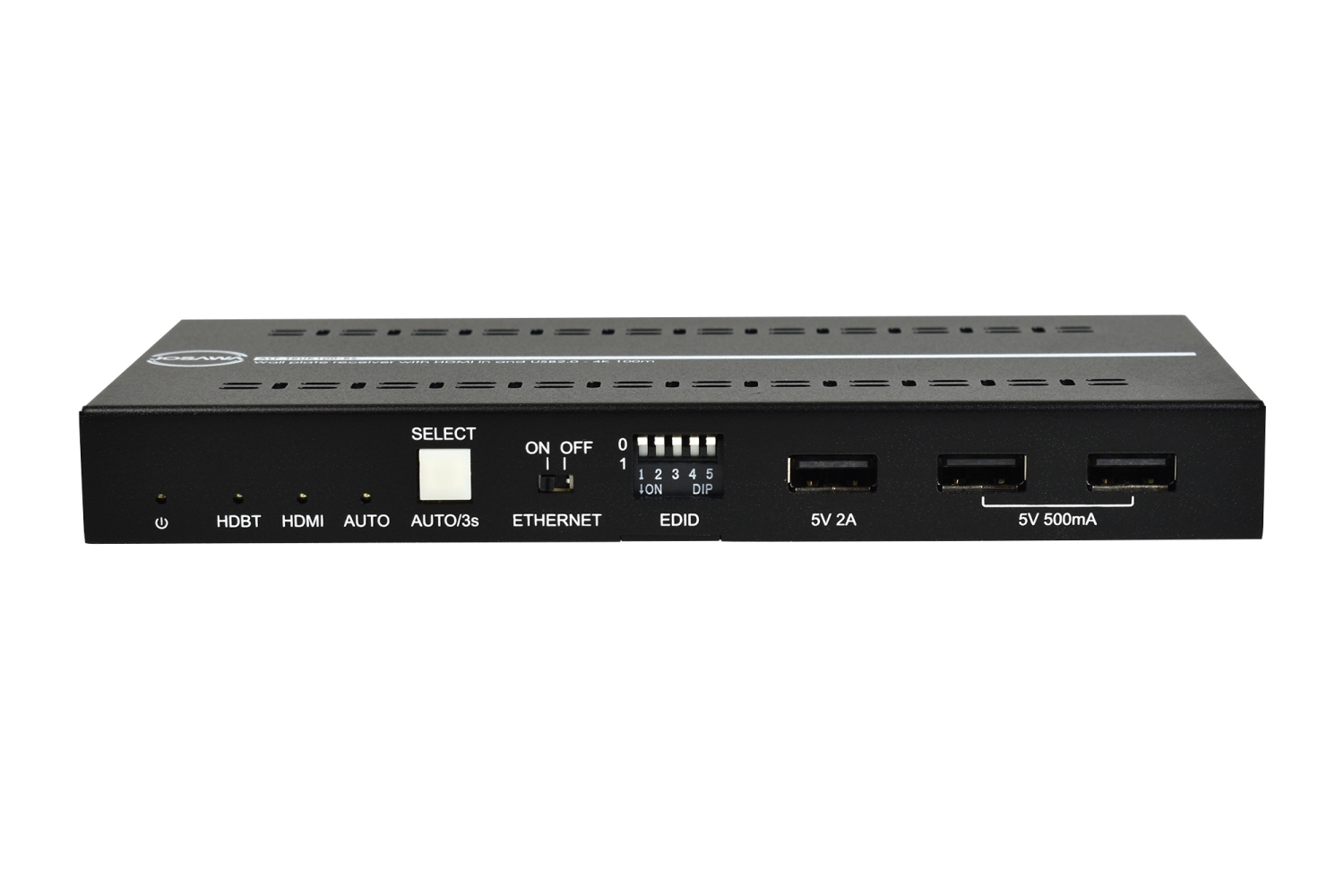

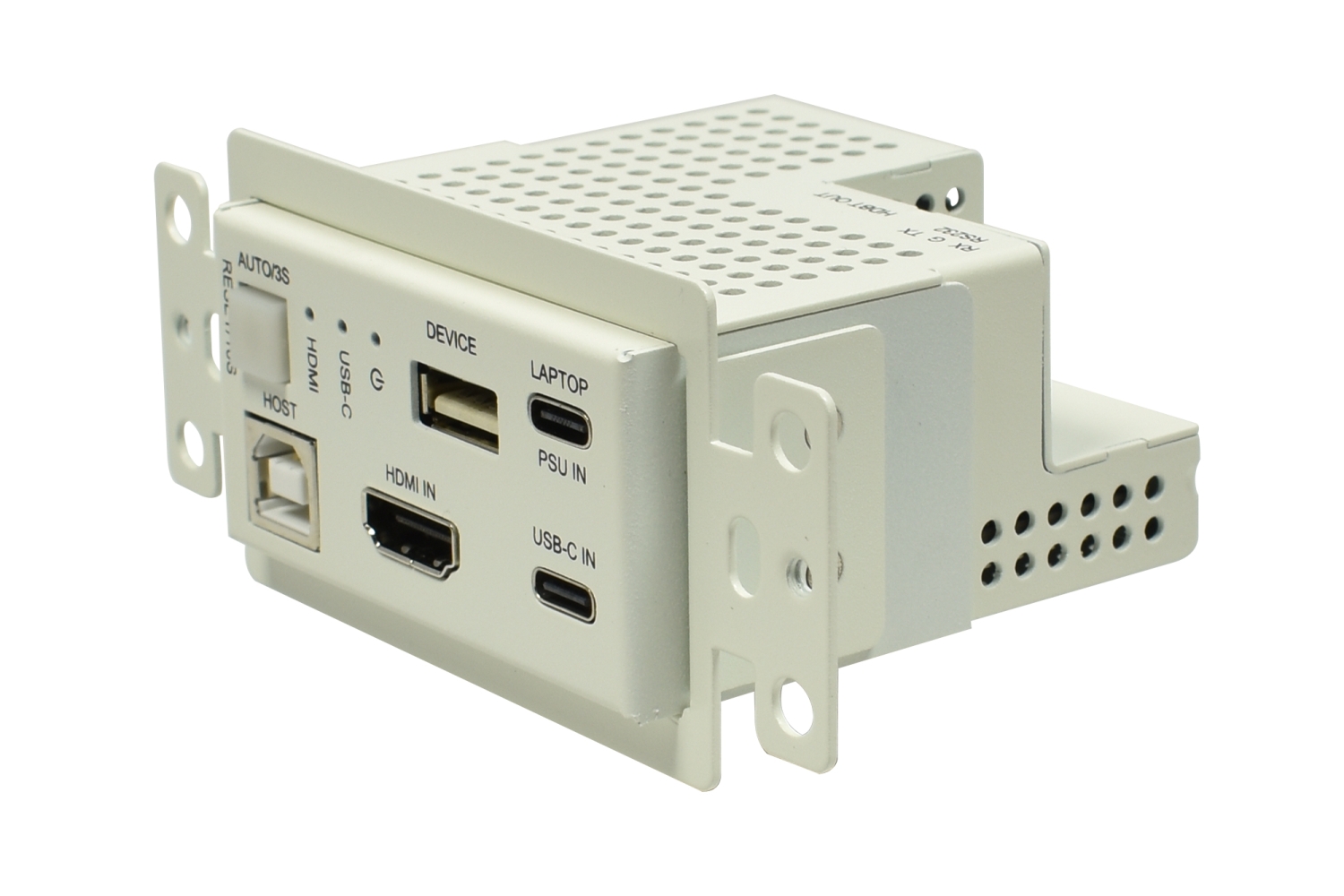

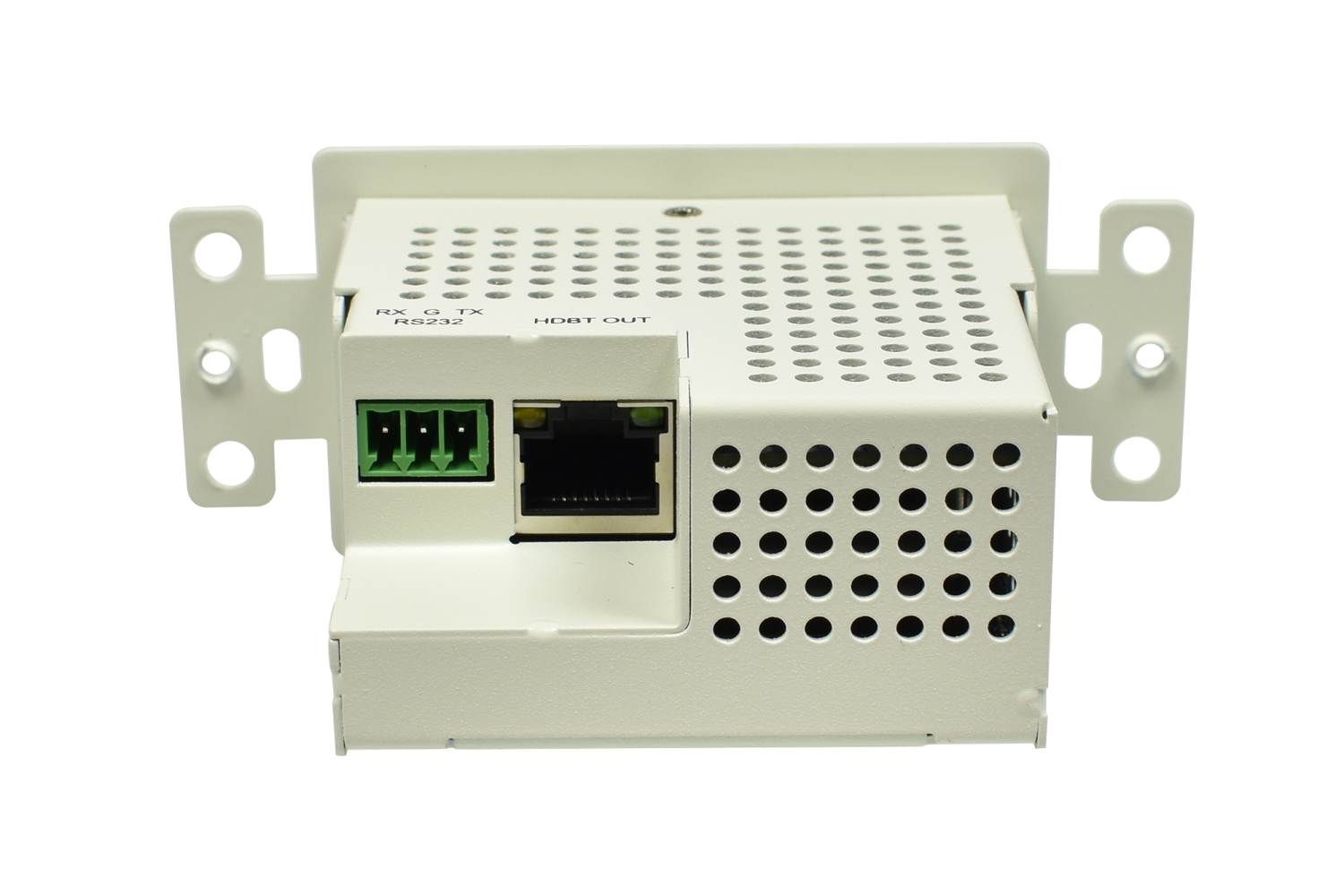

Das ALF-TRUK100-RS ist ein HDBaseT-Wandeinbau-Extender-Kit um Video, Audio, USB2.0 & RS232-Steuersignale über ein CAT Kabel zu übertragen. Der Receiver überträgt die angeschlossenen USB Peripheriegeräte bidirektional an den Wandeinbau Transmitter. So können die angeschlossenen Geräte wie Mikrofone, Videokamer & Tastatur an den Transmitter üerbtragen werden. Die Üerbtragunsgentfernung des Kits beträgt 100m bei einer Auflösung von 4K@60Hz 4:4:4. Unterstützt USB-C Ladung bis 100W, allerdings muss dafür ein externes Netzteil an den Wandeinbau-Transmitter angeschlossen werden.

Produkteigenschaften

Produkteigenschaften:

Übertragen eines USB-C- und USB2.0-Signal über HDBT2.0
HDMI, 18G, 4K@60 4:4:4, HDCP 2.2 und abwärtskompatibel
Übertragungsreichweite bei 4K@60 4:4:4 Max. bis zu 100 m (CAT6 STP-Kabel)
Bandbreite maximal bis zu 480 Mbit/s
USB-C unterstützt 4K@60 4:2:0
USB-C-Ladeanschluss, Max unterstützt 100 W PD, um den angeschlossenen PC aufzuladen
HDMI-Eingang am Receiver für BYOD-Geräte und mit automatischer Schaltersteuerung
De-embedded Audio (analog und optisch) des Receivers
RS232-Durchgang von Tx zu Rx
Unterstützt Automatik Umschaltung und manuellen Modus per Knopfdruck
Unterstützt 48-V-PoC-Funktion (nur von Rx zu Tx)
EDID- und HDCP-Management über DIP-Schalter
Unterstützt 3D, HDR10 und Dolby Vision
Ethernet-Anschluss für USB-C- oder USB-B-Ethernet-Nutzung
Standard-Josawa RS232-Codeformat

Anschlussdiagramm

Downloads

Technische Daten

Technische Spezifikationen:
HDMI Input

HDMI V2.0, unterstützt Auflösung bis zu 4K@60Hz 4:4:4, HDR 10 und Dolby Vision.
Unterstützt bis zu LPCM 7.1, Dolby® TrueHD, Dolby Digital® Plus und DTS-HD® Master Audio™.

USB-C

Unterstützt bis zu 4K UHD 60Hz 4:2:0.
Unterstützt das Laden mit bis zu 100 W PD

HDMI Output

HDMI V2.0, unterstützt Auflösung bis zu 4K@60Hz 4:4:4, HDR 10 und Dolby Vision.
Unterstützt bis zu PCM 7.1, Dolby® TrueHD, Dolby Digital® Plus und DTS-HD® Master Audio™

Scaling Funktion

Input	Output
4K 60Hz 4:4:4	1080p@50Hz 4:4:4
4K 50Hz 4:4:4	1080p@50Hz 4:4:4
4K 30Hz 4:4:4	1080p@30Hz 4:4:4
4K 25Hz 4:4:4	1080p@25Hz 4:4:4
4K 24Hz 4:4:4	1080p@24Hz 4:4:4
4K 60Hz 4:2:0	1080p@60Hz 4:4:4
4K 50Hz 4:2:0	1080p@50Hz 4:4:4
4K 30Hz 4:2:0	1080p@30Hz 4:4:4
4K 25Hz 4:2:0	1080p@25Hz 4:4:4
4K 24Hz 4:2:0	1080p@24Hz 4:4:4

Distanz

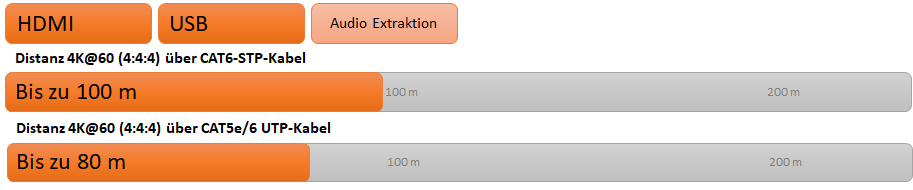

4K@60 444 bei 80 m für Cat5e/Cat 6 UTP-Kabel
4K@60 444 bei 100 m für Cat-6-STP-Kabel

HDCP Verwaltung

Eingang: HDCP 2.2 und 1.4 kompatibel. Ausgabe: Verwaltbar (Standardeinstellung: Folgen Sie der Anzeige).
Bei Anschluss an ein HDCP 1.4-Display wird HDCP 1.4 ausgegeben, wenn die Quelle HDCP 2.2 ist. HDCP wird nicht ausgeschaltet, wenn das Display HDCP nicht unterstützt.
Hinweis: Bietet einen versteckten Befehl zum Ein-/Ausschalten.

Audio Ausgang

symmetrischen 5-Pin-Phoenix-Ausgang
optischen Ausgang

USB2.0

Maximal bis zu 480 MBit/s
HOST x1 am Tx und USB-A (5V, 1A) am Tx
USB-A x 1 (5 V, 2 A), USB-A x (5 V, 500 mA), USB-A x 1 (FW-Upgrade und 5 V, 500 mA)

RS232

Zur Steuerung der Quellenumschaltung. Die Standardbaudrate beträgt 9600.
Funktioniert mit Rx für RS232-Durchleitung

CEC

Unterstützt CEC-Passthrough (nur von HDMI IN von Tx zu HDMI OUT am Rx)

EDID-Management

kopiert die EDID des Dsiplays
Verwenden Sie die integrierte EDID (insgesamt 16 EDID, werden bei Projektstart bereitgestellt).

Ethernet Anschluss (Receiver)

USB-C oder USB-B können auf Ethernet zugreifen

Ausschreibungstext

VOB/C- und DIN 18299-konformer Ausschreibungstext für Josawa TPUK100-RS:

1. Leistungsbeschreibung
Lieferung und Montage eines HDMI‑ USB‑ Audio‑ und Steuer-Extender-Systems vom Typ Josawa TPUK100‑RS bestehend aus Transmitter (Wandeinbaulösung) und Receiver. Das System überträgt Video, Audio, USB 2.0, USB‑C, RS232 sowie optional Ethernet über ein CAT‑Kabel bis zu 100 m. Der Receiver speist bidirektional angeschlossene USB‑Peripheriegeräte wie Kameras, Mikrofone und Tastaturen zurück zum TX.

2. Technische Anforderungen

Videoübertragung:
- HDMI 2.0, 18 Gbit/s, unterstützt bis zu 4K@60 Hz 4:4:4, HDR10 und Dolby Vision
- Skalierung auf unterstützte Formate möglich (z. B. 4K→1080p)
USB-Signale:
- USB‑C bis 4K@60 4:2:0, inkl. Power Delivery bis max. 100 W (externes NT)?
- USB 2.0 gemäß Hi-Speed bis 480 Mbit/s
Audio: Übergabe digital (LPCM bis 7.1, Dolby® TrueHD, Dolby Digital® Plus, DTS‑HD Master) und analog via Phoenix‑5‑pol bzw. optisch
RS232-Steuerung: Durchgang RS232 Tx → Rx, Standard‑Format Baud 9 600, Kommunikation zwischen Quelle und Anzeige
PoC & Ethernet:
- 48 V Power‑over‑Cable (nur Rx→TX)
- Ethernet Anschluss am Receiver für USB‑C oder USB‑B Ethernet
EDID/HDCP: Kompatibel mit HDCP 2.2 & 1.4, EDID‑Management via DIP‑Schalter mit 16 integrierten EDID‑Profilen
Übertragungsreichweite: 4K@60 Hz 4:4:4: bis 80 m mit Cat 5e/Cat 6 UTP, bis 100 m mit Cat 6 STP
Materialien und Normen: Konform mit HDBaseT 2.0‑Standard

3. Lieferumfang

1 x Transmitter (Wandeinbaulösung)
1 x Receiver
EDID/HDCP‑Konfigurationsmöglichkeiten über DIP‑Schalter
Anschlussdiagramm und technische Unterlagen
Herstellerangaben: Josawa

4. Einbaubedingungen

Verlegung von CAT‑6 STP‑Kabeln zwischen TX und RX (max. 100 m), stabil ausgelegt für PoC und HDMI 2.0 Flanken.
Zusätzliche Stromversorgung externe Netzteile für USB‑C Ladefunktion mit bis zu 100 W bereitstellen.
Die Geräte sind gemäß Herstellervorgaben einzubauen und über eine EDID‑ bzw. HDCP‑Konfiguration auf mögliche Displays und Quellen abzustimmen.

5. Dokumentation

EDID/HDCP‑Einstellungen (setzen der DIP‑Schalter) sind analog Protokoll gemäß DIN 18299 in die Auftragsunterlagen zu übernehmen.
Funktionsnachweis: 4K@60 Hz, USB‑C Stromversorgung, RS232‑Durchleitung, Ethernet‑Zugriff am RX.
Hersteller‑Unterlagen (Technisches Datenblatt, Anschlussdiagramm) sind beizulegen.

6. Prüfungen

Sichtprüfung der montierten Komponenten
Funktionstest aller Schnittstellen
Messung der Signalqualität am Receiver (CCIR, Einhaltungsfeld, HDCP‑Handshakes)
Protokoll gemäß § 4 Abs. 2 VOB/C

7. Hinweise

Installation und Einstellung unter Beachtung der VDE‑Vorschriften, DIN 18015 und HDBaseT-Vorgaben.
Evtl. auftragnehmerseitige Absprache zu Netzteilen und Verkabelung erforderlich.

Herstellerangaben

Josawa Trading Interprise • 54 Van Buuren Road, Unit 4 • ZA • 2007 Bedfordview • Ghazi Habib • ghazi@alfatronelectronics.de
