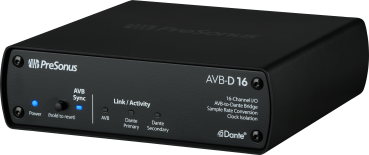

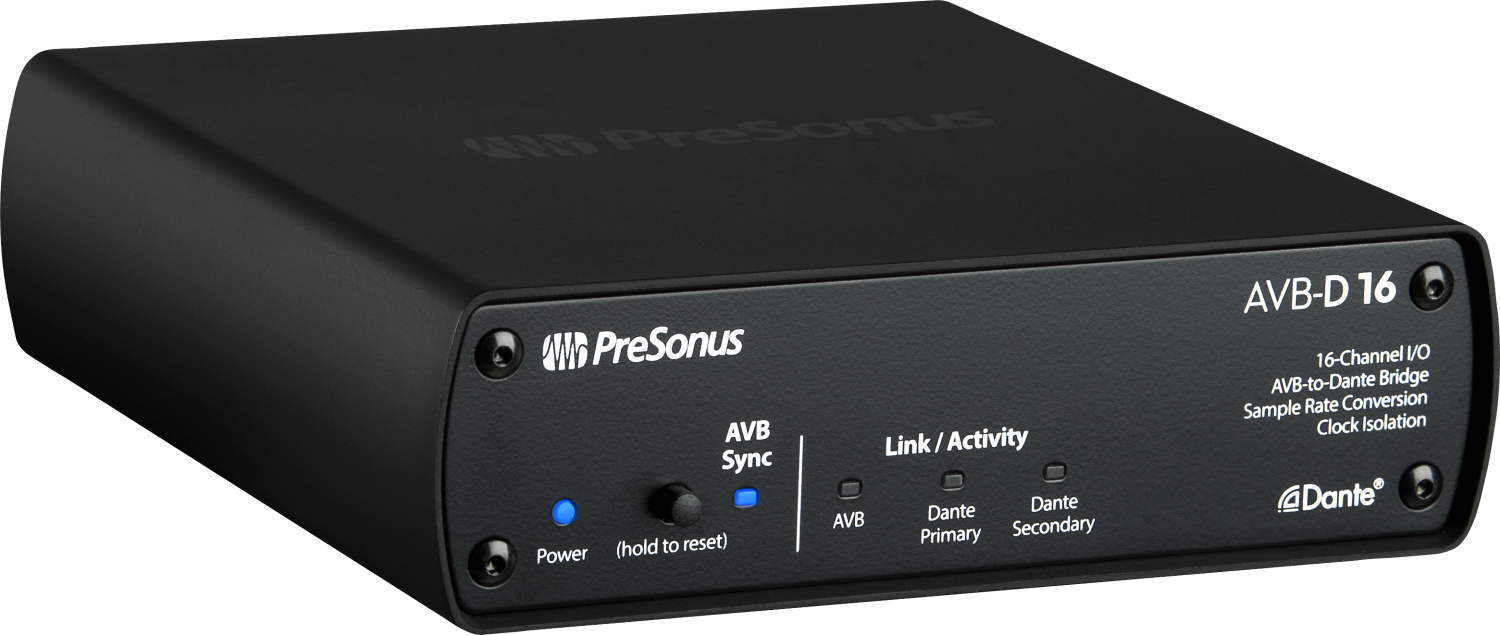

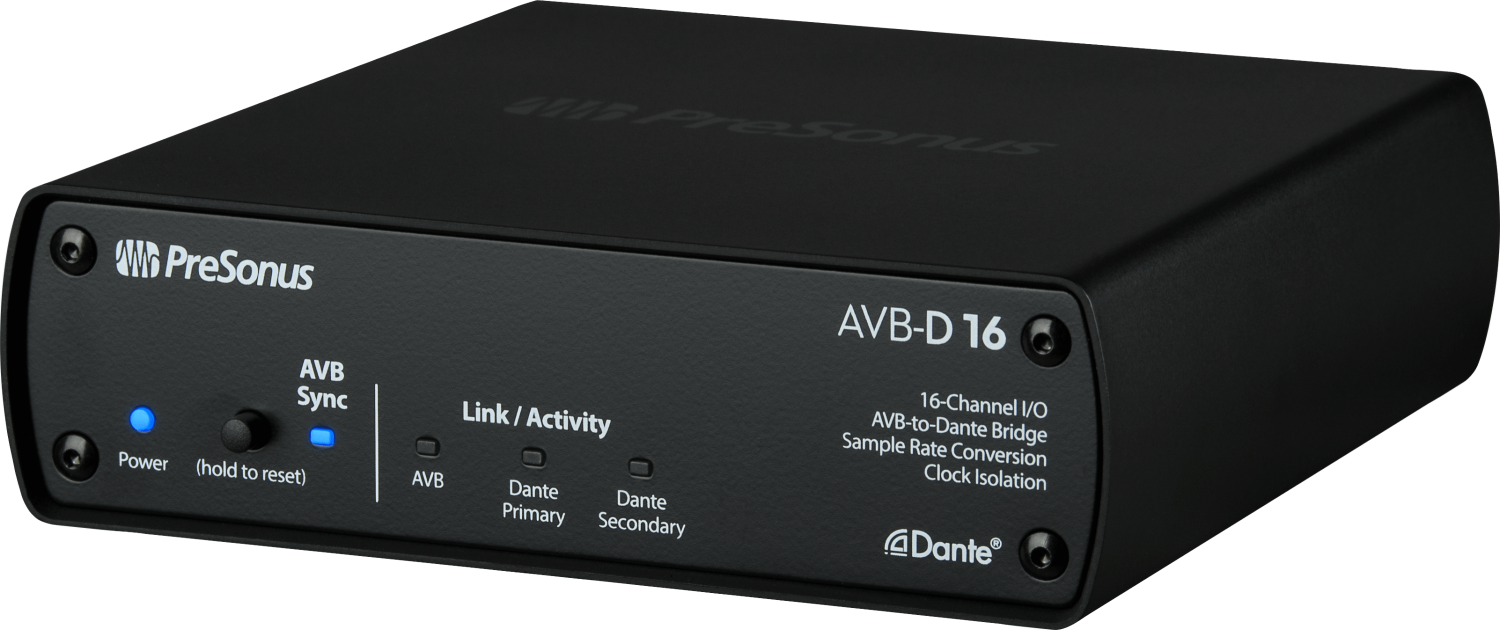

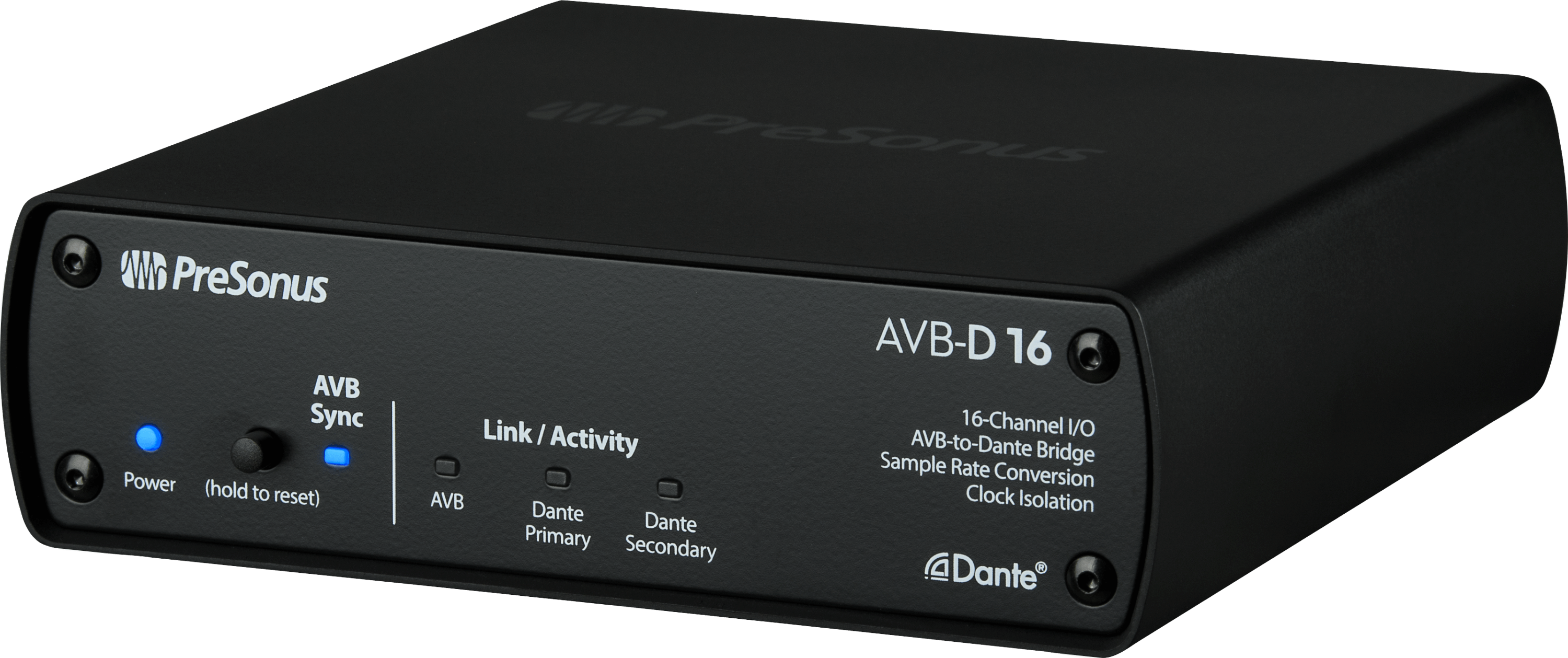

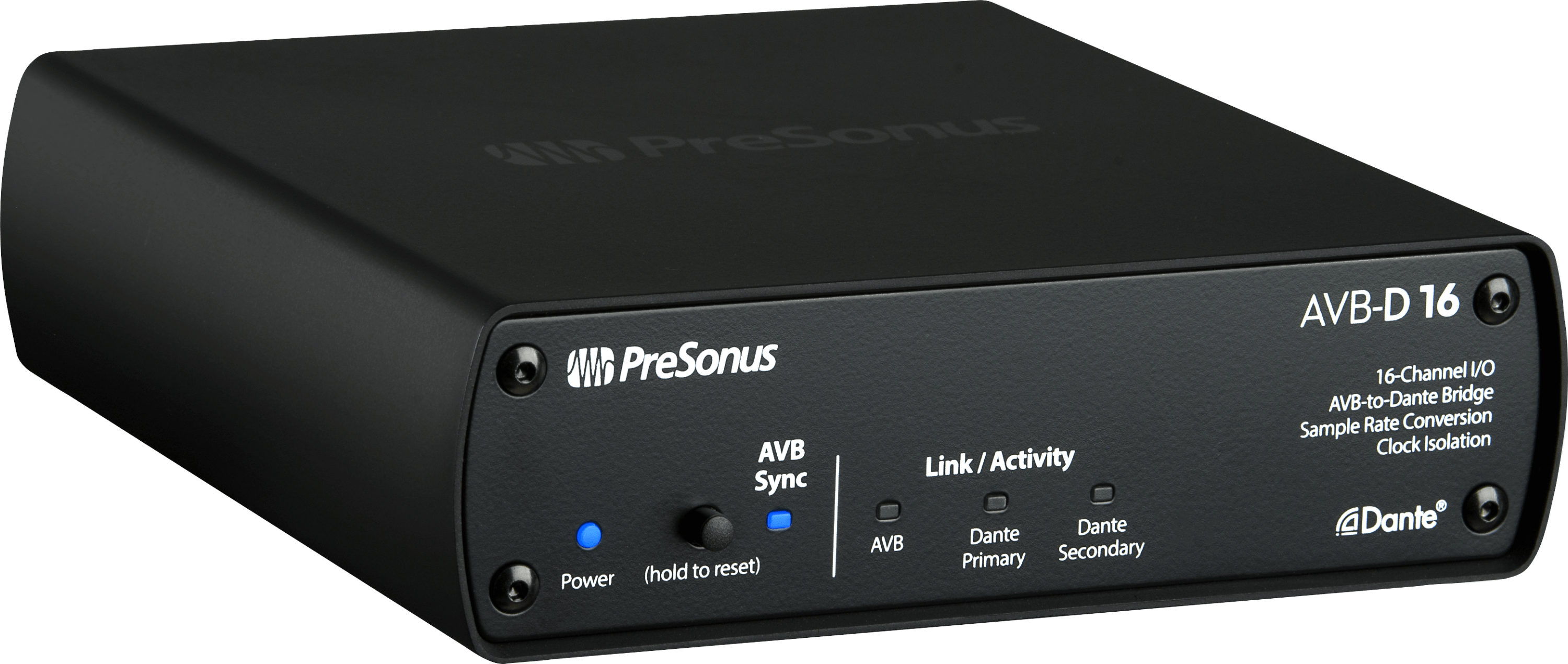

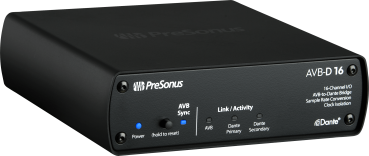

PreSonus AVB-D16
PreSonus AVB-D16
Du suchst eine einfache Möglichkeit, Dein AVB- und Dante®-Netzwerk miteinander zu verbinden? Dann ist der PreSonus® AVB-D16 genau das Richtige für Dich. Diese Plug-and-Play-Lösung erlaubt Dir, bis zu 16 Audiokanäle zwischen einem AVB- und einem Dante-Netzwerk auszutauschen – schnell, unkompliziert und ohne Konfigurationsaufwand.
Perfekt geeignet, um z. B. Deine StudioLive® Series III Mixer mit Dante-kompatiblen Geräten wie den CDL12 Lautsprechern von PreSonus zu kombinieren. Die integrierte asynchrone Abtastratenkonvertierung trennt die Clocksignale beider Netzwerke zuverlässig – für stabile, verlustfreie Audioübertragung ohne Artefakte oder Dropouts.
Mit jeder AVB-D16 Bridge erweiterst Du Dein AVB-Netzwerk um 16 zusätzliche Dante-Ein- und Ausgänge. Du kannst mehrere dieser Bridges einsetzen, um Dein Setup flexibel auszubauen – ideal für Bühne, Festinstallation oder Studio.
Ganz gleich, ob Du Dein Dante-Netzwerk über den Dante Controller von Audinate oder Deine AVB-Geräte über UC Surface bzw. den Touchscreen Deiner StudioLive Konsole steuerst – die AVB-D16 erscheint stets als übersichtliches 16x16 Netzwerkgerät. So kannst Du bis zu 16 Audioquellen Deines StudioLive Mixers auf beliebige Eingänge im Dante-Netzwerk routen – und umgekehrt bis zu 16 Dante-Kanäle an Deine Mixer, EarMix 16M Personal Monitor Mixer oder NSB-Series Stageboxen senden.
Mit dem AVB-D16 baust Du Dir ganz einfach ein kohärentes, protokollübergreifendes Audionetzwerk, das Dir maximale Flexibilität und professionelle Qualität bietet.
Du suchst eine einfache Möglichkeit, Dein AVB- und Dante®-Netzwerk miteinander zu verbinden? Dann ist der PreSonus® AVB-D16 genau das Richtige für Dich. Diese Plug-and-Play-Lösung erlaubt Dir, bis zu 16 Audiokanäle zwischen einem AVB- und einem Dante-Netzwerk auszutauschen – schnell, unkompliziert und ohne Konfigurationsaufwand.
Perfekt geeignet, um z. B. Deine StudioLive® Series III Mixer mit Dante-kompatiblen Geräten wie den CDL12 Lautsprechern von PreSonus zu kombinieren. Die integrierte asynchrone Abtastratenkonvertierung trennt die Clocksignale beider Netzwerke zuverlässig – für stabile, verlustfreie Audioübertragung ohne Artefakte oder Dropouts.
Mit jeder AVB-D16 Bridge erweiterst Du Dein AVB-Netzwerk um 16 zusätzliche Dante-Ein- und Ausgänge. Du kannst mehrere dieser Bridges einsetzen, um Dein Setup flexibel auszubauen – ideal für Bühne, Festinstallation oder Studio.
Ganz gleich, ob Du Dein Dante-Netzwerk über den Dante Controller von Audinate oder Deine AVB-Geräte über UC Surface bzw. den Touchscreen Deiner StudioLive Konsole steuerst – die AVB-D16 erscheint stets als übersichtliches 16x16 Netzwerkgerät. So kannst Du bis zu 16 Audioquellen Deines StudioLive Mixers auf beliebige Eingänge im Dante-Netzwerk routen – und umgekehrt bis zu 16 Dante-Kanäle an Deine Mixer, EarMix 16M Personal Monitor Mixer oder NSB-Series Stageboxen senden.
Mit dem AVB-D16 baust Du Dir ganz einfach ein kohärentes, protokollübergreifendes Audionetzwerk, das Dir maximale Flexibilität und professionelle Qualität bietet.
Eigenschaften
- 6 x 16 AVB
- 16 x 16 Dante®
- Asynchrone Abtastratenkonvertierung
- Präzise Clock-Isolation

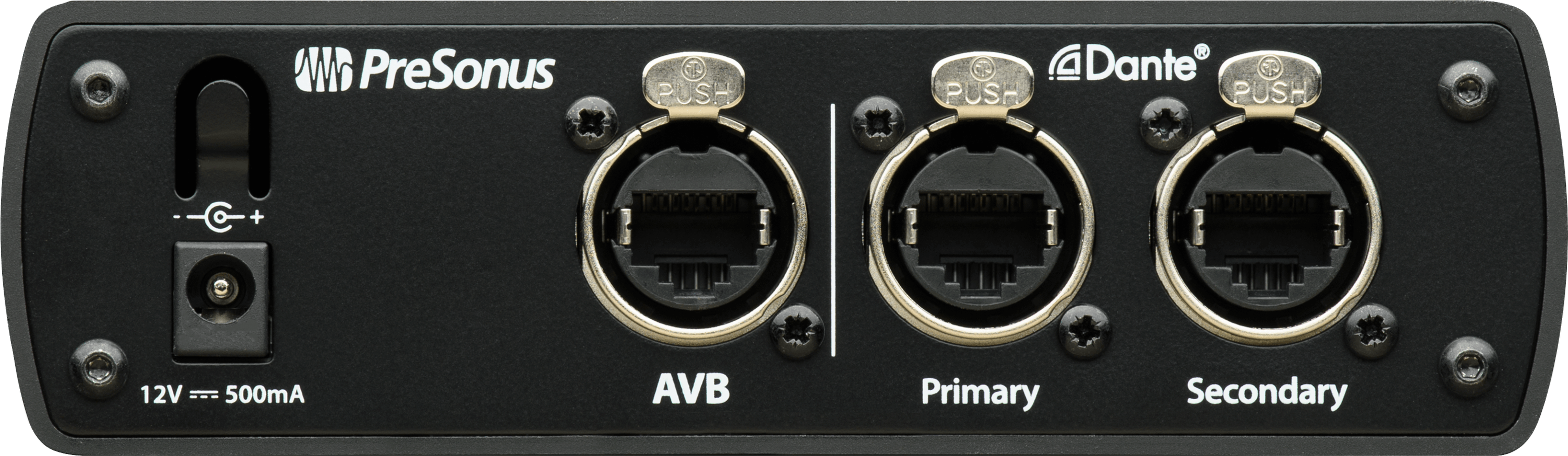

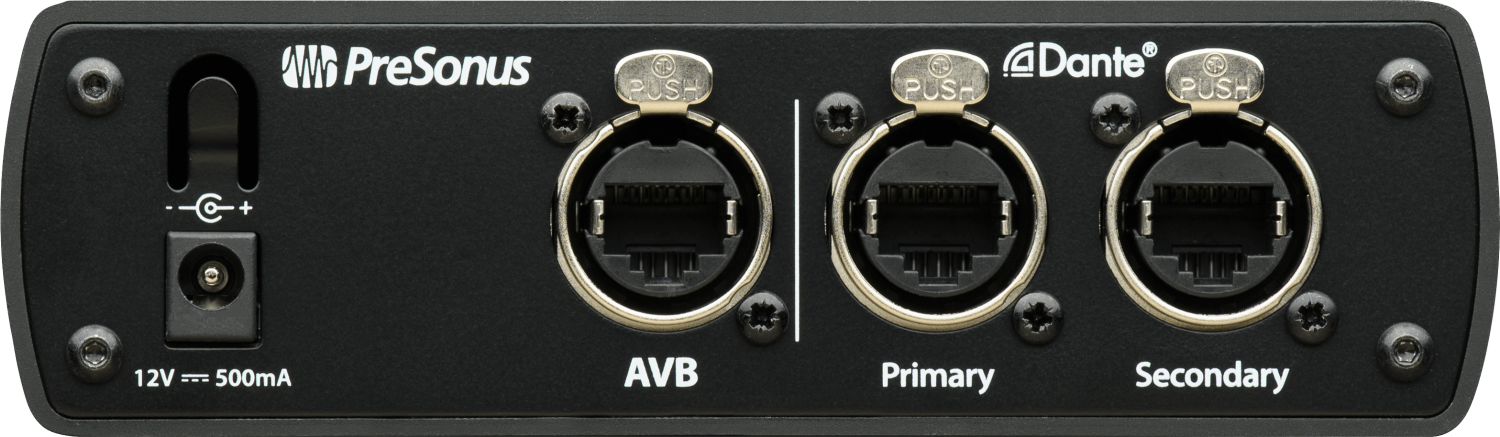

- 1 AVB-Port mit verriegelbarem etherCON™-Anschluss
- 2 Dante-Ports mit etherCON™-Anschluss
- Verwendung mehrerer AVB-D16 Bridges zur Erweiterung der Dante-Kanäle möglich
- Eine einzelne AVB-D16 Bridge kann mehreren Mixern Dante-Konnektivität hinzufügen

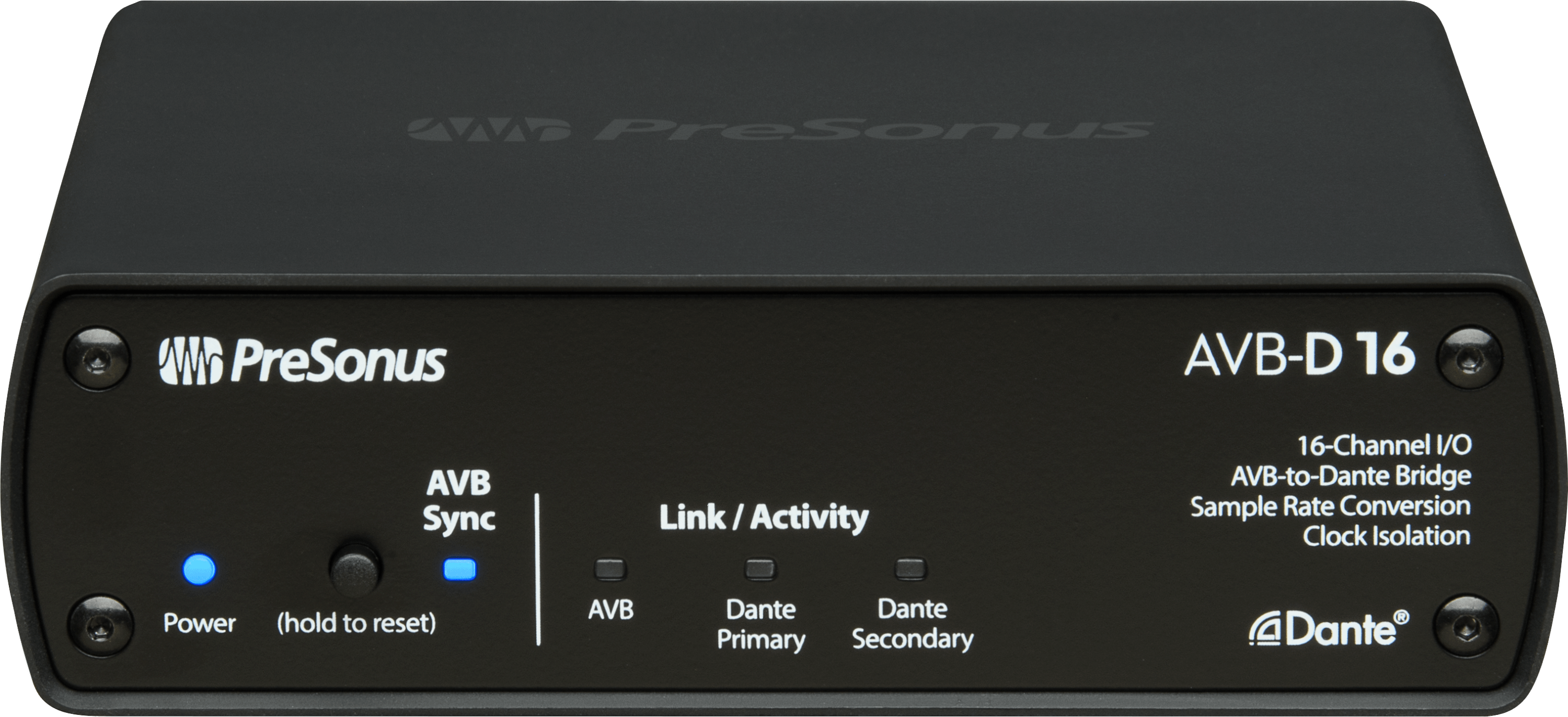

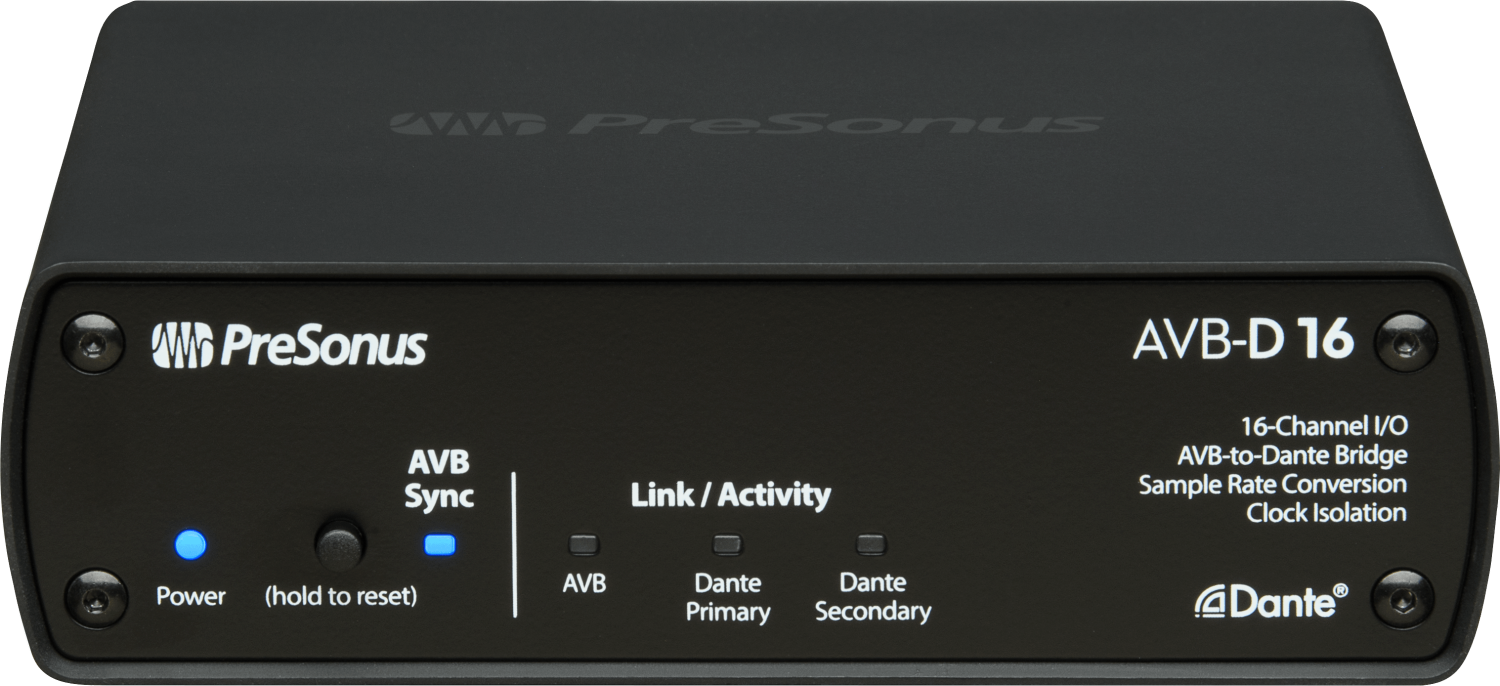

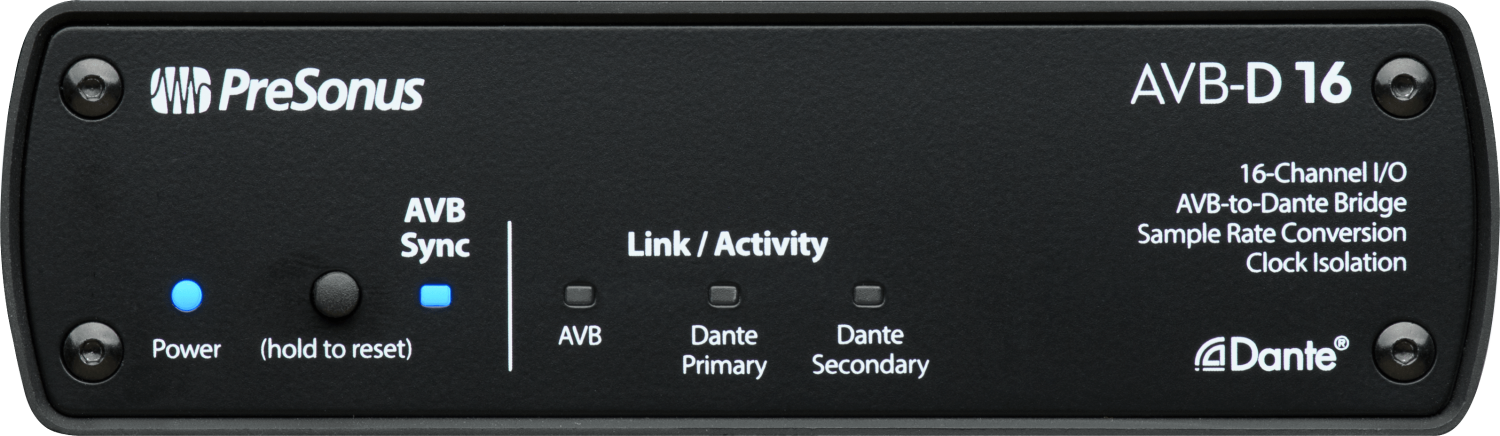

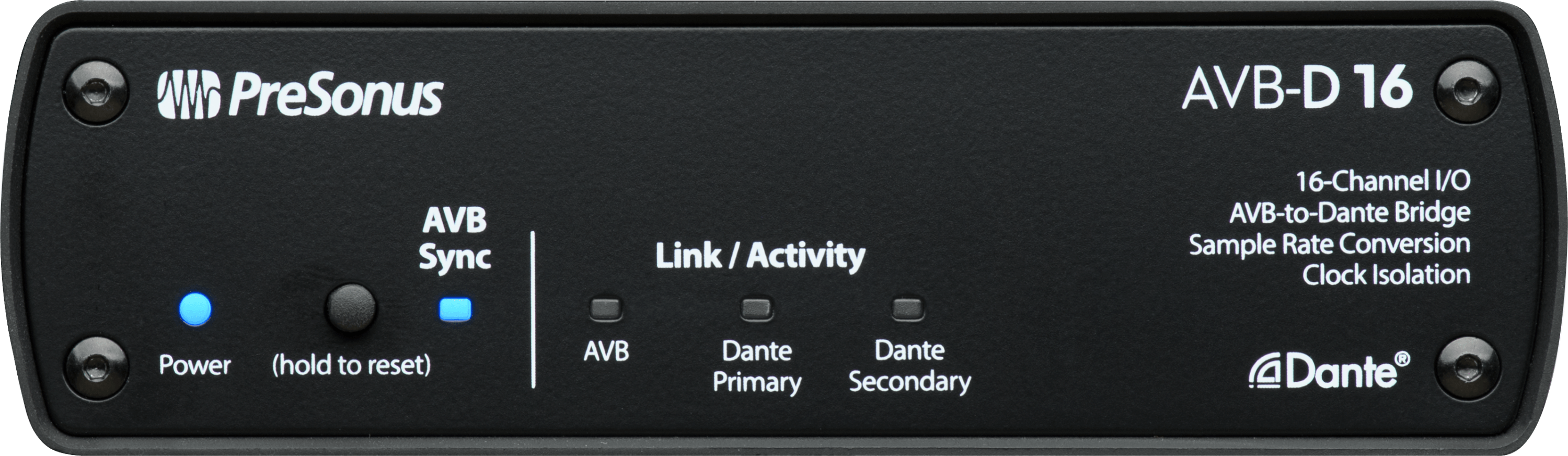

- Netzwerk-Link-/Aktivitätsanzeigen
- Unterstützung von 44,1 kHz und 48 kHz (AVB und Dante)
- Unterstützung von 88,2 kHz und 96 kHz (nur Dante)
- Robustes Metallgehäuse
Technische Daten:
Elektronik
Abmessungen
Verschiedenes
Elektronik
- Spannung: 12 V DC
Abmessungen
- Tiefe: 15 cm
- Höhe: 43 mm
- Breite: 14,6 cm
Verschiedenes
- Unterstützte Samplingraten:
- AVB: 44,1 kHz, 48 kHz
- Dante: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
Ausschreibungstext nach VOB/C und DIN 18299 für das PreSonus AVB-D16 Audio-Interface (Art.-Nr.2779300101):
1. Gegenstand der Ausschreibung
Lieferung, Installation und Inbetriebnahme eines PreSonus AVB-D16 Audio-Interfaces für den Einsatz in Audio-Netzwerken gemäß den Anforderungen der VOB/C und DIN 18299.
Hersteller / Vertrieb: PreSonus / TRIUS Pro-AV
Modell: AVB-D16
Art.-Nr.: 2779300101
2. Produktbeschreibung
Das PreSonus AVB-D16 ist ein professionelles Audio-Interface, das eine hochwertige Audioübertragung über AVB (Audio Video Bridging) ermöglicht. Es bietet 16 analoge Eingänge und 16 analoge Ausgänge in einem kompakten, rackmontierbaren Format und ist speziell für den Einsatz in professionellen Audio- und Netzwerk-Audiosystemen konzipiert. Die Integration erfolgt über den AVB-Standard und ermöglicht eine nahtlose Kommunikation zwischen verschiedenen Audio-Geräten in einem Netzwerk.
Technische Merkmale:
- 16 analoge Eingänge (XLR, Mikrofon / Line)
- 16 analoge Ausgänge (XLR, Line)
- AVB (Audio Video Bridging) Netzwerkkompatibilität für eine stabile und latenzfreie Audioübertragung
- 48V Phantomspannung für Mikrofone
- Eingangspegel: +24 dBu
- Ausgangspegel: +24 dBu
- Frequenzbereich: 20 Hz – 20 kHz
- Dynamikbereich: 118 dB (A-bewertet)
- Rackmontage (1 HE)
- Kombinierbar mit PreSonus StudioLive Mischpulten und weiteren AVB-fähigen Geräten
3. Leistungsanforderungen
- Die Lieferung und Installation des Systems umfasst folgende Leistungen:
- Lieferung und Bereitstellung des PreSonus AVB-D16 Audio-Interfaces
- Installation und Konfiguration des Audio-Interfaces in das bestehende AVB-Netzwerk
- Einrichtung der Netzwerkverbindung gemäß AVB-Standard und Anbindung an das Audio-System
- Konfiguration der analogen Eingänge und Ausgänge
- Test und Verifizierung der Funktionalität des Systems (Audioübertragung, Netzwerkverbindung, Eingangs- und Ausgangspegel)
- Bereitstellung der erforderlichen Dokumentation (Installationshandbuch, Konfigurationsanweisungen, Sicherheitsvorkehrungen)
- Schulung des Fachpersonals für den Betrieb und die Wartung des Systems
4. Ausführungsbestimmungen
Die Ausführung der Arbeiten erfolgt unter Beachtung der folgenden Vorschriften:
VOB/C (Verdingungsordnung für Bauleistungen, Teil C)
DIN 18299 (Allgemeine Regelungen für Bauleistungen)
Sicherheits- und Qualitätsnormen für den Betrieb von Netzwerk-Audio-Systemen
Der Auftragnehmer stellt sicher, dass alle Anforderungen an die Installation und die Konfiguration des Gerätes eingehalten werden.
5. Qualität und Garantie
Das gelieferte System muss den anerkannten technischen Standards entsprechen. Der Hersteller garantiert das Produkt für mindestens 2 Jahre. Es sind alle notwendigen Ersatzteile und Zubehörteile verfügbar.
6. Abnahme und Dokumentation
Nach erfolgreicher Installation erfolgt eine Abnahme des Systems durch den Auftraggeber. Der Auftragnehmer stellt dem Auftraggeber vollständige Unterlagen zur Verfügung, einschließlich:
- Installationsdokumentation
- Konfigurationsprotokolle
- Wartungsanweisungen
- Bedienungsanleitung
