PreSonus CDL Rigging Extension Bar
PreSonus CDL Rigging Extension Bar

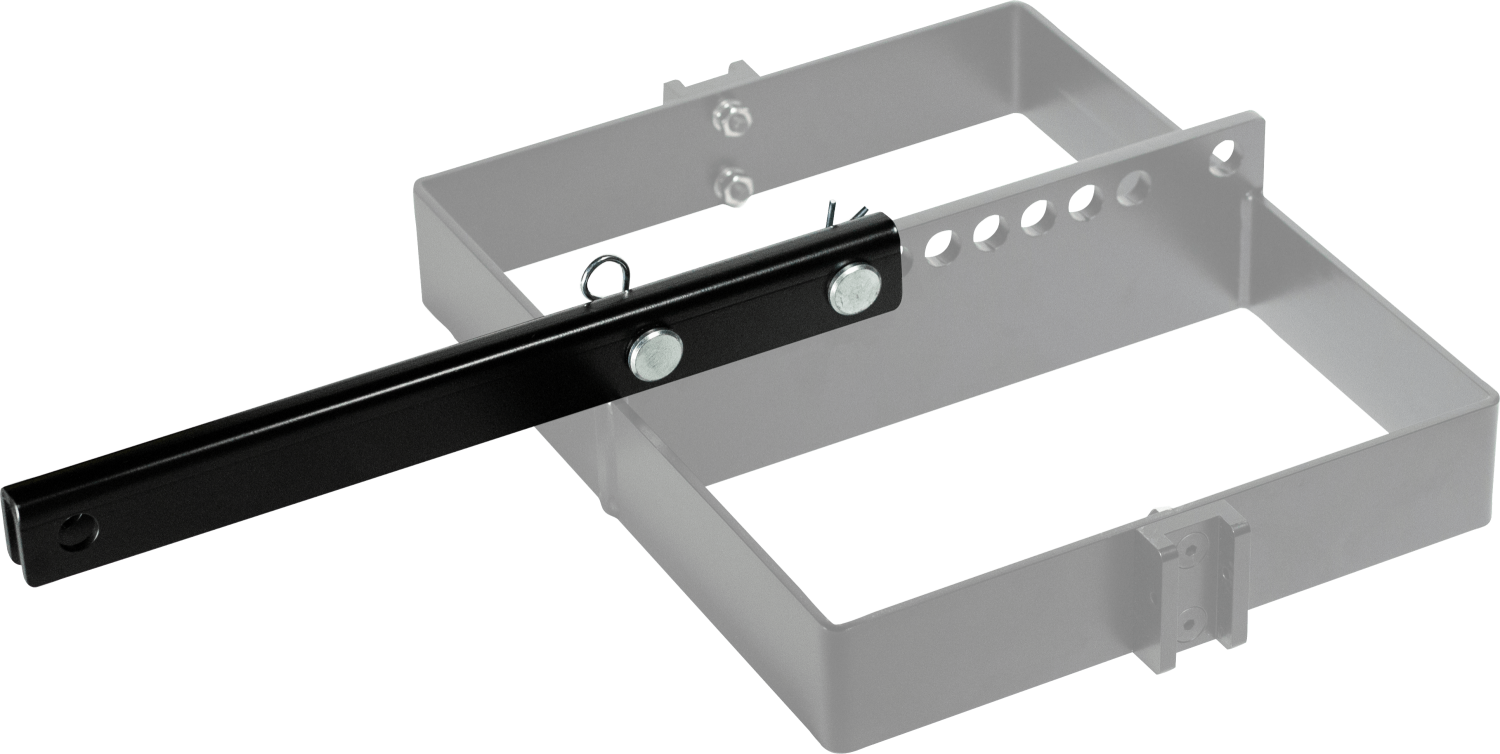

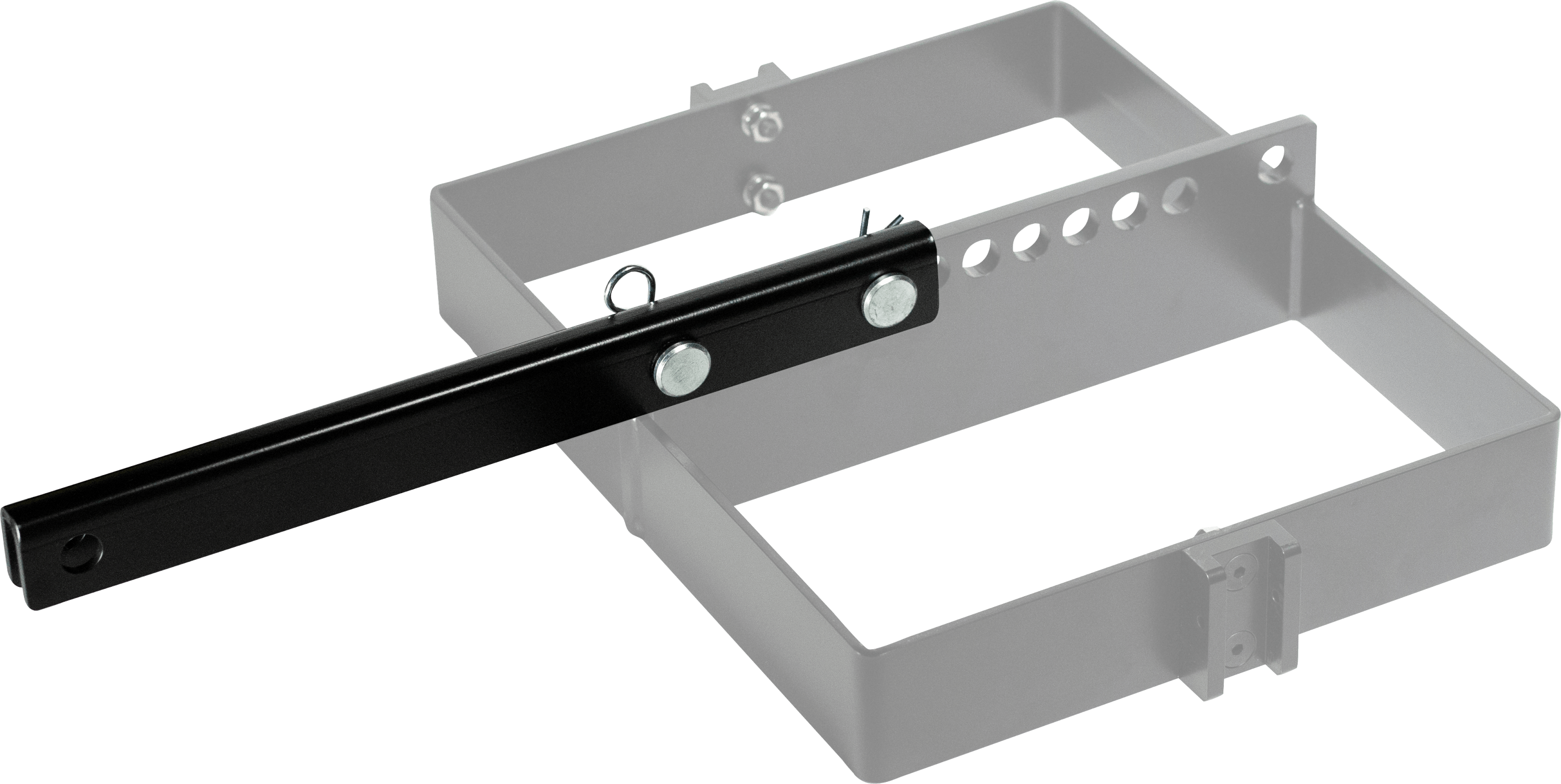

Der CDL Rigging Extension Bar ist als optionales Zubehör für das CDL Rigging Grid erhältlich und ermöglicht eine Neigung geflogener Systeme nach unten oder oben.
Der CDL Rigging Extension Bar ist als optionales Zubehör für das CDL Rigging Grid erhältlich und ermöglicht eine Neigung geflogener Systeme nach unten oder oben.
Beschallungssystem für eine Stadthalle
Technische Daten:
Material: Stahl
Farbe: schwarz
Abmessungen: 54,6 x 6,1 x 9,4 cm
Gewicht: 3,27 kg
Garantie: 2 Jahre
Material: Stahl
Farbe: schwarz
Abmessungen: 54,6 x 6,1 x 9,4 cm
Gewicht: 3,27 kg
Garantie: 2 Jahre
VOB/C‑konformer Ausschreibungstext nach DIN 18299 für das PreSonus CDL Rigging Extension Bar (Art.-Nr. 2779400108):
1. Allgemeines
Leistung:
Lieferung, Montage des CDL Rigging Extension Bar als Erweiterungsbauteil für das CDL Rigging Grid, Montage in ein bestehendes Traversen- oder Gitter‑Rigging-System, inklusive Verkabelung, Justage der Neigung, Funktionsprüfung sowie Übergabe eines dokumentierten Abnahmeprotokolls.
Hersteller / Vertrieb: PreSonus / TRIUS Pro-AV
Modell: CDL Rigging Extension Bar
Art.-Nr.: 2779400108
2. Technische Anforderungen (VOB/C – ATV gemäß DIN 18299)
2.1 Bauteil & Funktion
- Verlängerungs‑Rigging‑Arm aus Stahl, schwarz pulverbeschichtet, zur Integration in ein CDL Rigging Grid, um Auf- oder Abwärtsneigung (Tilt) eines aufgehängten CDL‑Line‑Arrays zu realisieren
- Dimensionen ca. 546 × 61 × 94 mm, Gewicht ca. 3,27 kg
2.2 Kompatibilität
- Speziell entwickelt zur Verwendung mit PreSonus CDL Rigging Grid (z. B. CDL12P/10P) – passt passgenau in die vorgesehenen Rigging-Schächte und ermöglicht präzise Neigungswinkel beim Flug-Array
- Nur in Verbindung mit zugelassenen Rigging-Mechaniken zulässig, bei Neigungswinkeln ≥12 ° ist zusätzliche Verwendung eines CDL Rigging Sling vorgeschrieben
2.3 Mechanik, Material & Montage
- Robuste Stahlkonstruktion mit definierter Traglast, um höhere Belastungen sicher abzutragen; Pulverbeschichtung erhöht Korrosionsschutz .
- Einfache Befestigung mittels Splint- und Sicherungsbolzen in den Gitter‑Rasterlöchern, nach Herstelleranleitung auszuführen .
2.4 Dokumentation
- Montage-/Bedienungsanleitung inkl. Traglastangaben, Neigungsrichtungshinweise
- Technische Datenblätter, Rigging-Diagramme, CE-Kennzeichnung, Konformitätserklärung – digital und als Printausgabe
3. Eigenschaften & Klassifizierung
- Typ: Erweiterungsarm/Neigungsarm für Line-Array-Rigging
- Hersteller: PreSonus, Art.-Nr. 2779400108
- Gewährleistung: 24 Monate VOB-konform, Hersteller bietet 2 Jahre Garantie
4. Durchführung, Prüfung & Abnahme
- Montage an vorhandener Traversenstruktur und CDL Rigging Grid nach PreSonus‑Spezifikation
- Einstellung des Neigungswinkels (Tilt) mit zwei Bolzen gemäß Herstelleranleitung
- Stabilitäts- und Lastprüfung, Prüfung der Verriegelungssicherheit und Funktionsfähigkeit unter Last
- Erstellung eines rendszerkonformen Prüf- und Abnahmeprotokolls mit Foto- und Positionsdokumentation
5. Gewährleistung
- 24 Monate Gewährleistung nach VOB/C inkl. Ersatzteilversorgung, Service- und CE-Dokumentation
6. LV-/GAEB‑Integration
- Positionsbezeichnung: PreSonus CDL Rigging Extension Bar, Tilt‑Erweiterung für CDL Rigging Grid
- Mengeneinheit: Stück
- Leistungseinheit: Lieferung, Montage/Rigging, Neigungs‑Justage, Funktionsprüfung, Dokumentation
- Technischer Verweis: Siehe Ziffer 2 – technische Spezifikation
- GAEB D81 Beispiel: 01234 CDLREXT ST 1,00
