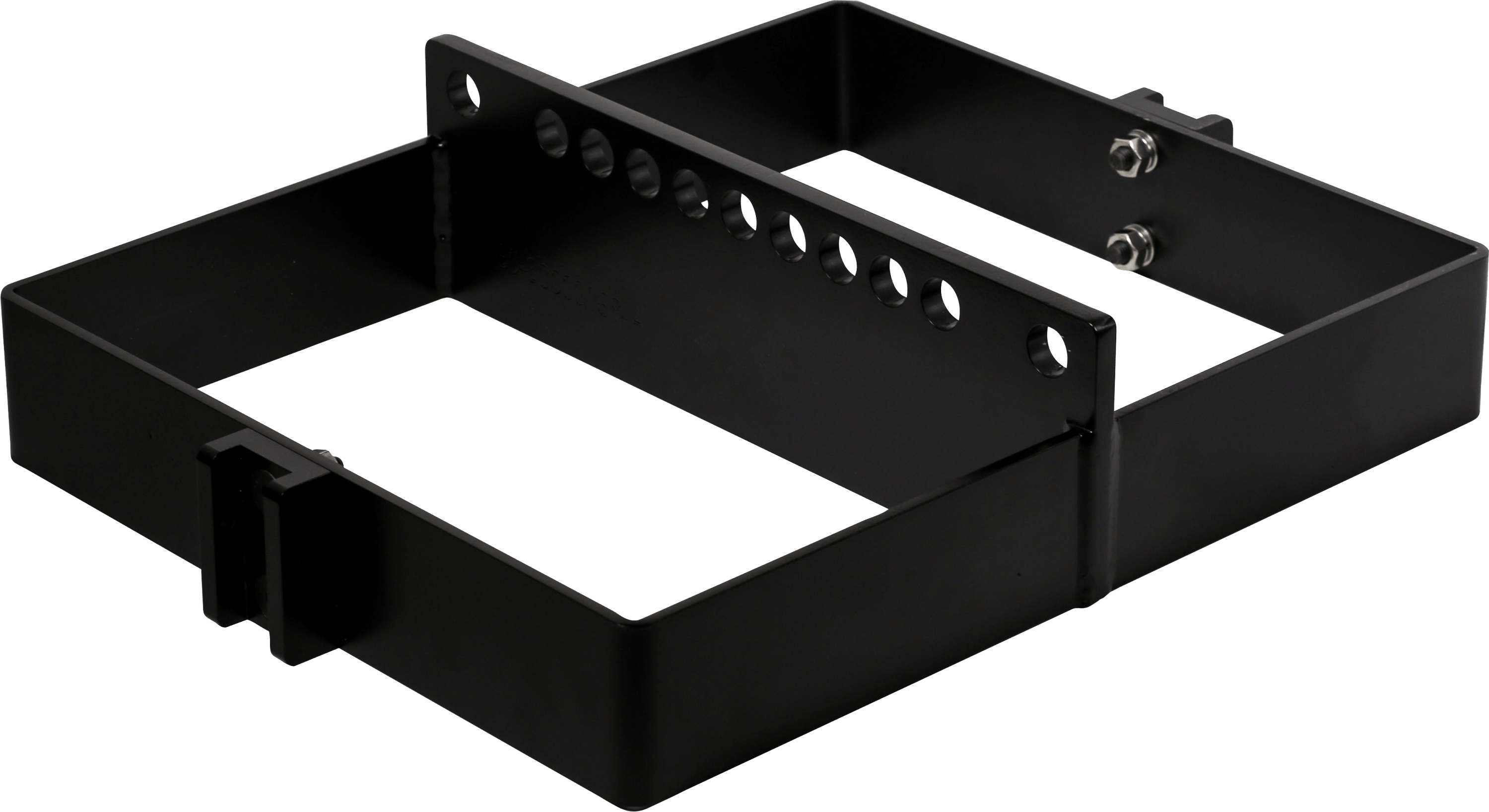

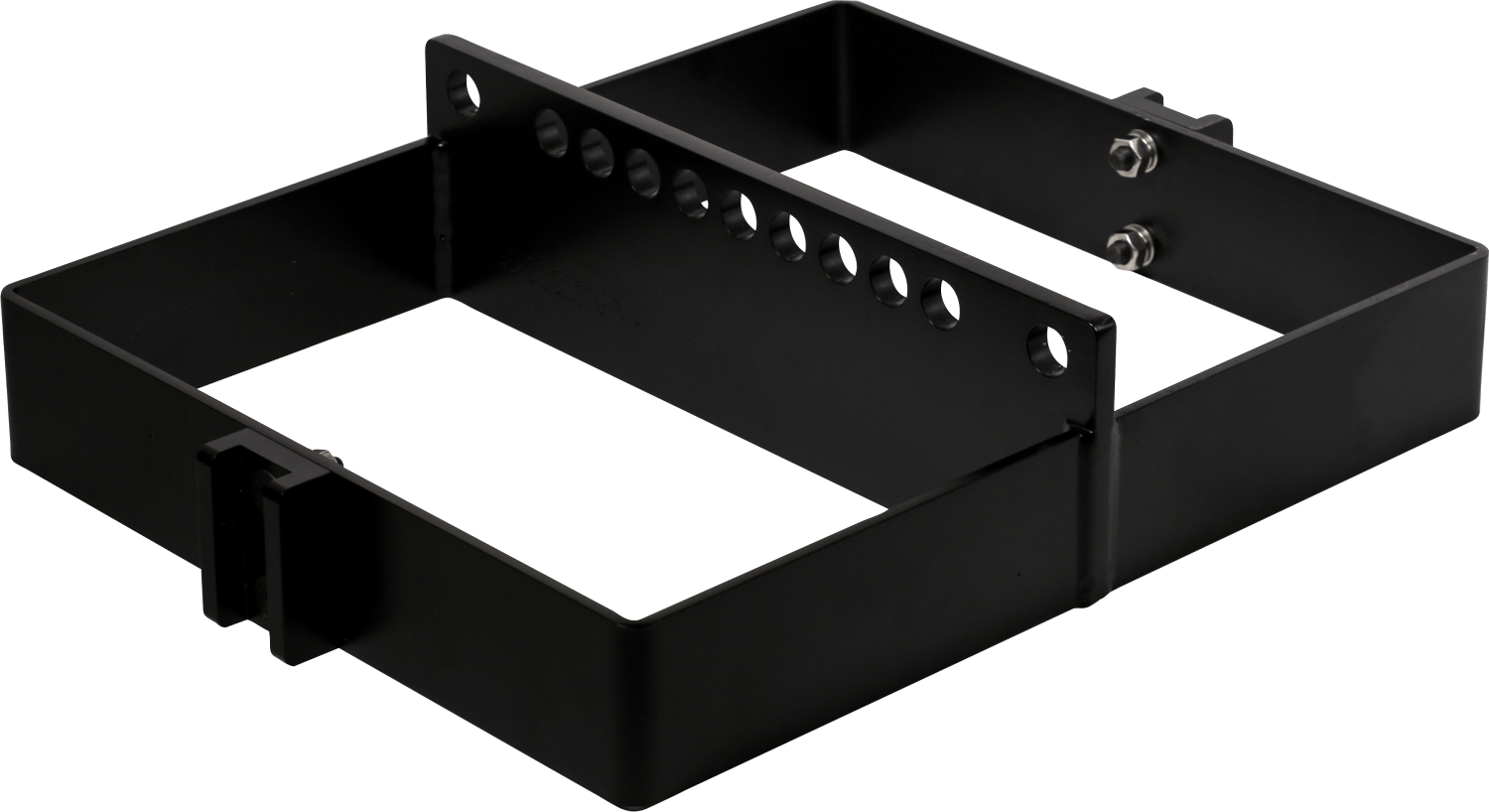

PreSonus CDL12P Flugrahmen
CDL12P Rigging Grid
Das CDL Rigging Grid ist Voraussetzung, um zwei oder mehr als Array-konfigurierte CDL-Series Lautsprecher zu fliegen. In einem Vertikal-Array können bis zu (6) CDL12 Lautsprecher, (5) CDL18s Subwoofer sowie gemischte Kombinationen geflogen werden.
Das CDL Rigging Grid ist Voraussetzung, um zwei oder mehr als Array-konfigurierte CDL-Series Lautsprecher zu fliegen. In einem Vertikal-Array können bis zu (6) CDL12 Lautsprecher, (5) CDL18s Subwoofer sowie gemischte Kombinationen geflogen werden.
Beschallungssystem für eine Stadthalle
Technische Daten
Material: Stahl
Maße (H x B x T): 55,6 x 12,2 x 40,4 cm
Gewicht: 11,8 kg
Max. Belastung: geeigent für bis zu sechs CDL12P bzw. für bis zu fünf CDL18S Systeme
Garantie: 2 Jahre
Material: Stahl
Maße (H x B x T): 55,6 x 12,2 x 40,4 cm
Gewicht: 11,8 kg
Max. Belastung: geeigent für bis zu sechs CDL12P bzw. für bis zu fünf CDL18S Systeme
Garantie: 2 Jahre
VOB/C-konformer Ausschreibungstext gemäß DIN 18299 für das PreSonus CDL12P Flug‑/Rigging‑Rahmen‑KIT (Rigging Grid, Art.-Nr. 2779400114):
1. Allgemeines
Leistung: Lieferung, Montage des Flugrahmens, Einbau von bis zu sechs CDL12P‑Lautsprechern, fachgerechte Rigging‑Montage in Traverse, inklusive Sicherung, fachgerechter Verkabelung (Netz, Audio), Justage der Neigung, Funktionsprüfung und Übergabe eines Abnahmeprotokolls.
Hersteller / Vertrieb: PreSonus / TRIUS Pro-AV
Modell: CDL12P Flugrahmen
Art.-Nr.: 2779400114
2. Technische Anforderungen (nach VOB/C – ATV gemäß DIN 18299)
2.1 Bauteil & Funktion
- Flug-/Rigging‑Rahmen („Rigging Grid“) aus Metall zur Montage von bis zu sechs PreSonus CDL12P Aktiv-Lautsprechern
- Tragfähigkeit mindestens 171 kg (378 lb), Stahlrahmen, korrosionsbeständige Pulverbeschichtung, für Tour- und Festinstallationen geeignet .
2.2 Kompatibilität
- Entwickelt für lineare Arrays mit PreSonus CDL12P‑Gehäusen; Raster und Neigungswinkel abgestimmt auf das akustische Design der Lautsprecher
- Unterstützt bis zu sechs Lautsprecher, mit Pins zur schnellen Orientierung und Verriegelung.
2.3 Abmessungen & Gewicht
- Maße: ca. 56 cm × 12 cm × 40 cm
- Gewicht: ca. 11,8 kg.
2.4 Montage & Rigging
- Integrierte Rigging-Hardware mit definierter Lastverteilung bei Flugaufhängung
- Kompatibel mit Weiterer Flugzubehör wie Rigging Sling und Extension Bar bei Arrays ab 4 Geräten oder Neigungswinkel >12°
2.5 Dokumentation
- Technische Unterlagen auf Deutsch und Englisch, inkl. Bedienungsanleitung, Rigging‑Diagramm, Traglast‑Daten, CE‑Kennzeichnung, Konformitätserklärung, digital und in Papierform.
3. Eigenschaften & Klassifizierung
- Typ: Flugrahmen / Rigging Grid für PreSonus CDL12P
- Hersteller: PreSonus (Art.-Nr. 2779400114)
- Garantie: 24 Monate Gewährleistung gemäß VOB/C inkl. Ersatzteilversorgung; Herstellergarantie mind. 12 Monate (B2B üblich)
4. Durchführung, Prüfung & Abnahme
- Professionelle Montage an Traversen oder Deckenstruktur, rigging-konform nach Herstellerangaben
- Ausrichtung & Neigungsjustierung inkl. Pin‑Fixierung
- Lastprobe und Anwendungstest mit montierten Lautsprechern, Kontrolle auf stabile Verbindung
- Erstellung eines Abnahmeprotokolls mit Angaben zu Traglast, Seriennummern, Montageposition und Prüfdatum
5. Gewährleistung
- 24 Monate Gewährleistung gemäß VOB/C inkl. Ersatzteilversorgung und Serviceunterlagen; Herstellergarantie laut PreSonus.
6. LV-/GAEB‑Integration
- Positionsbezeichnung: PreSonus CDL12P Flug-/Rigging‑Rahmen, für bis zu 6 Lautsprecher
- Mengeneinheit: Stück
- Leistungseinheit: Lieferung, Montage/Rigging, Inbetriebnahme, Dokumentation
- Technischer Verweis: Siehe Ziffer 2 – technische Spezifikation
- GAEB‑D81 Beispiel: 01234 CDL12PFR ST 1,00
