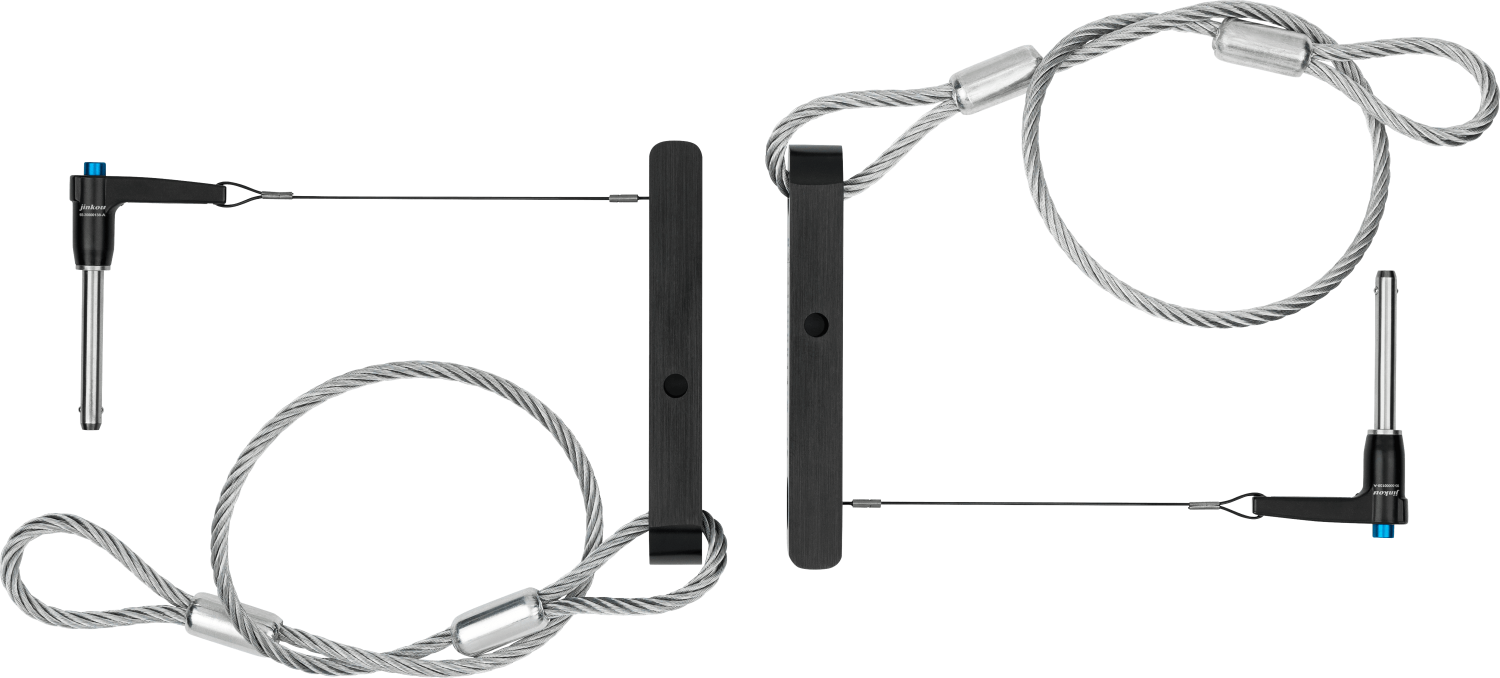

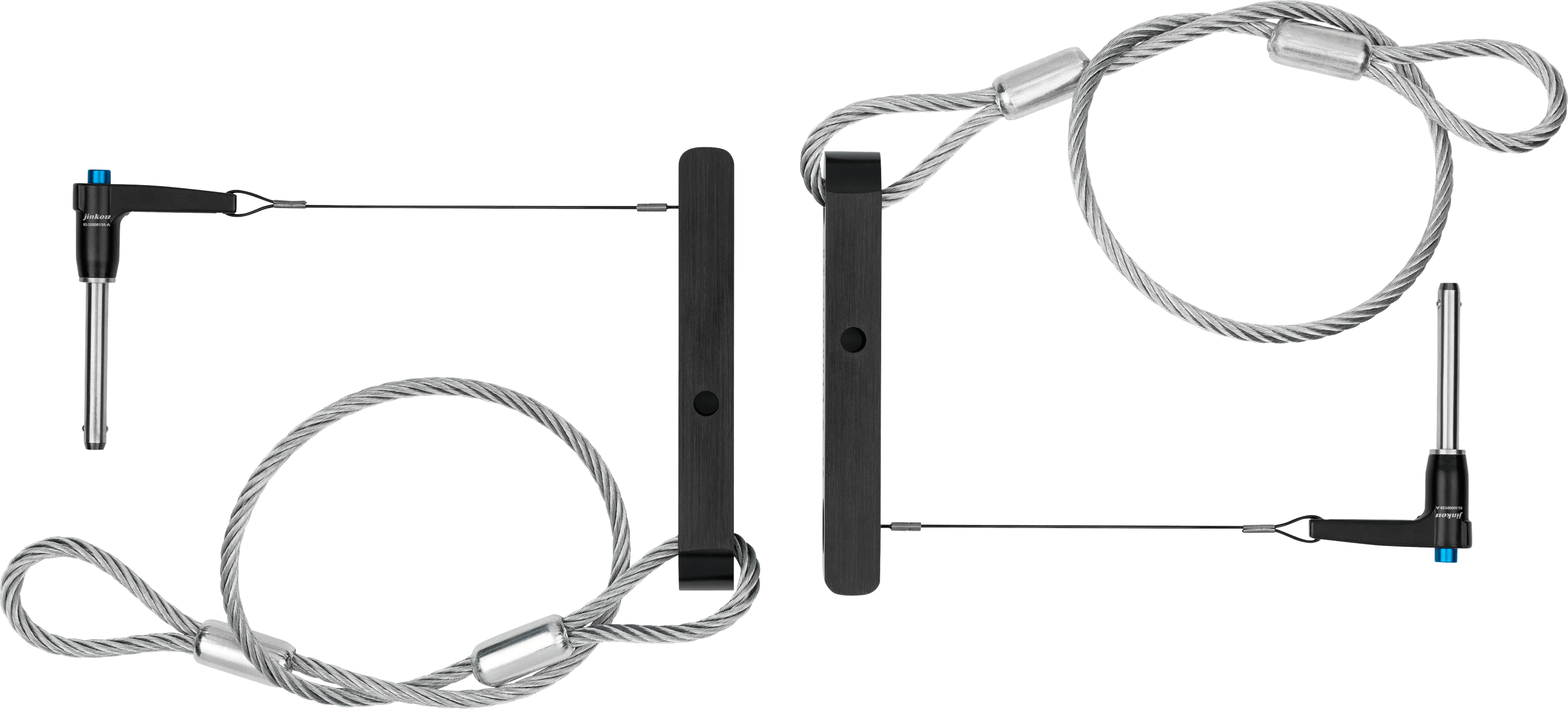

PreSonus CDL12P Pull-Back Rigging Sling
Presonus CDL12P Rigging Sling
Die CDL Rigging Sling wird für alle Installationen benötigt, bei denen vier oder mehr CDL-Series Lautsprecher in einem vertikalen Array betrieben werden. Zudem muss die CDL Rigging Sling für Installationen mit dem CDL Rigging Extension Bar benutzt werden, die eine Abweichung von 12 ° oder mehr nach unten oder oben aufweisen.
Die CDL Rigging Sling wird für alle Installationen benötigt, bei denen vier oder mehr CDL-Series Lautsprecher in einem vertikalen Array betrieben werden. Zudem muss die CDL Rigging Sling für Installationen mit dem CDL Rigging Extension Bar benutzt werden, die eine Abweichung von 12 ° oder mehr nach unten oder oben aufweisen.
Beschallungssystem für eine Stadthalle
Technische Daten
Material: Stahl
Maße (H x B x T): 23,5 x 4,1 x 19,6 cm
Gewicht: 1,13 kg
Garantie: 2 Jahre
Material: Stahl
Maße (H x B x T): 23,5 x 4,1 x 19,6 cm
Gewicht: 1,13 kg
Garantie: 2 Jahre
VOB/C-konformer Ausschreibungstext nach DIN 18299 für das PreSonus CDL12P Pull-Back Rigging Sling (Art.-Nr. 2779400115):
1. Allgemeines
Leistung:
Lieferung, Montage und Justage des PreSonus CDL12P Pull-Back Rigging Sling zur sicheren Aufhängung von vier oder mehr CDL12P Lautsprechern in einem vertikalen Array. Die Montage erfolgt gemäß Herstellerangaben, einschließlich aller erforderlichen Verbindungselemente und Sicherheitsvorkehrungen.
Hersteller / Vertrieb: PreSonus / TRIUS Pro-AV
Modell: CDL12P Pull-Back-Rigging Sling
Art.-Nr.: 2779400115
2. Technische Anforderungen (VOB/C – ATV gemäß DIN 18299)
2.1 Bauteil & Funktion
- Produktbezeichnung: PreSonus CDL12P Pull-Back Rigging Sling
- Material: Stahl, schwarz pulverbeschichtet
- Abmessungen (H × B × T): 23,5 × 4,1 × 19,6 cm
- Gewicht: 1,13 kg
Funktion:
- Ermöglicht die korrekte Neigung (Tilt) eines vertikal aufgehängten Lautsprecher-Arrays
- Erforderlich bei Verwendung von vier oder mehr CDL12P Lautsprechern in einem vertikalen Array
- Muss bei Einsatz des CDL Rigging Extension Bar mit einem Neigungswinkel von 12 ° oder mehr nach oben oder unten verwendet werden
- Kompatibel mit dem PreSonus CDL12P Rigging Grid und dem CDL Rigging Extension Bar
2.2 Montage & Sicherheit
Montage:
- Durchführung durch qualifiziertes Fachpersonal gemäß den Montageanleitungen des Herstellers
- Verwendung aller vorgesehenen Verbindungselemente und Sicherheitskomponenten
- Die gesamte Rigging-Konstruktion muss eine Sicherheitsfaktor von mindestens 10:1 aufweisen
- Alle verwendeten Komponenten müssen CE-zertifiziert sein und den geltenden Sicherheitsnormen entsprechen
2.3 Dokumentation & Abnahme
Dokumentation:
- Bereitstellung der Montageanleitung, technischen Datenblätter und CE-Konformitätserklärungen
- Erstellung eines Abnahmeprotokolls mit Dokumentation der durchgeführten Arbeiten und Prüfungen
- Durchführung einer Funktionsprüfung und Sicherheitsüberprüfung der gesamten Rigging-Konstruktion
- Übergabe des Abnahmeprotokolls an den Auftraggeber
- 24 Monate gemäß VOB/B
Leistungen:
- Kostenfreie Reparatur oder Ersatzlieferung bei nachgewiesenen Material- oder Herstellungsfehlern
- Reaktionszeit gemäß den vereinbarten Service-Level-Agreements
4. LV-/GAEB-Integration
- Positionsbezeichnung: PreSonus CDL12P Pull-Back Rigging Sling
- Mengeneinheit: Stück
- Leistungseinheit: Lieferung, Montage, Justage, Dokumentation
- GAEB D81 Beispiel: 01234 CDL12P-RIGSLING ST 1,00
