Murideo MU-GEN-SEVEN
Murideo MU-GEN-SEVEN
Der SEVEN Generator ist die nächste Generation der HDMI-Test- und Messgeräte von Murideo. Als zugelassenes Testgerät für Dolby Vision™ und Dolby Audio™ bietet das SEVEN eine beispiellose Reihe von Audio- und Videotests. Dieses Gerät ist das Werkzeug der Wahl für Hersteller von Videogeräten, Displays oder Repeatern sowie für erfahrene Videoprofis.
Zu den beeindruckenden Videofunktionen des SEVEN gehört die native 10/12-Bit-BT2020-Videoausgabe mit über 1.000 Mustern, darunter HDR, SDR, Dolby Vision und HLG. Testmuster werden aus FPGA- oder YUV-Rohdateien für ein wirklich natives Erlebnis generiert und umfassen die Videowiedergabe. Das SEVEN umfasst die gesamte Suite an Mustern von Diversified Video Solutions sowie weitere Muster und Videos von Bill Wetzel, ISF, PVA, Portrait Displays und Spears & Munsil.
Dieses Gerät ist die ideale Lösung zur Displaykalibrierung und -auswertung. Mit der Testsuite kann der Benutzer ein Testsignal mit jedem Videoformat und jedem Audioformat erstellen, dann einen Test basierend auf seinen eigenen Parametern ausführen und Berichte erstellen. Das Gerät verfügt über 1,5 TB Speicher mit Reservierungen für bis zu 3 Minuten 4K60 4:4:4-Videowiedergabe, sodass der Benutzer Muster schnell über die USB 3.0-Schnittstelle laden kann. Der SEVEN ist außerdem in der Lage, Videos mit 120 Bildern abzuspielen.
Die tadellose Leistung bei der Videogenerierung ist nur der Anfang. Als von Dolby Laboratories, Inc. zugelassenes Testgerät wurde SEVEN mit erweiterten Audiotestfunktionen entwickelt, darunter A/V-Sync (Lippensynchronisation), Audiolatenz und Dolby Audio. Dieses zugelassene Testgerät für Dolby Audio enthält alle aktuellen Dolby Audio-Streams, einschließlich; Dolby Digital, Dolby Digital Plus (mit Dolby Atmos), Dolby MAT (Dolby Atmos) und Dolby True HD (mit Dolby Atmos). Die Audio-Testsuite ist in HDMI Tx, ARC Tx und eARC Tx verfügbar. Mit zusätzlichen Funktionen wie Tonerzeugung, Frequenz-Sweeps, AV-Sync-Messungen und Audio-Latenzmessungen ist dies ein Audio-Schweizer Taschenmesser. Der eingebaute Fotodiodensensor und das Mikrofon ermöglichen Ihnen Echtzeit-Synchronisierungs- und Latenzmessungen von HDMI und ARC/eARC.
Genieße die vollständige Kontrolle, Geschwindigkeit und Vielseitigkeit mit einfachen haptischen Bedienelementen über die vordere Tastatur mit klaren Ergebnissen auf dem großen 7-Zoll-HD-Bildschirm. Die Steuerung ist im Labor mit dem intern gehosteten Webinterface noch einfacher, wenn es mit einem lokalen Netzwerk verbunden ist. IP und Geräteadressen können aktualisiert werden, sodass sich mehrere Einheiten am selben Ort und im selben Netzwerk befinden und unabhängig voneinander gesteuert werden können.
Der SEVEN Generator ist die nächste Generation der HDMI-Test- und Messgeräte von Murideo. Als zugelassenes Testgerät für Dolby Vision™ und Dolby Audio™ bietet das SEVEN eine beispiellose Reihe von Audio- und Videotests. Dieses Gerät ist das Werkzeug der Wahl für Hersteller von Videogeräten, Displays oder Repeatern sowie für erfahrene Videoprofis.
Zu den beeindruckenden Videofunktionen des SEVEN gehört die native 10/12-Bit-BT2020-Videoausgabe mit über 1.000 Mustern, darunter HDR, SDR, Dolby Vision und HLG. Testmuster werden aus FPGA- oder YUV-Rohdateien für ein wirklich natives Erlebnis generiert und umfassen die Videowiedergabe. Das SEVEN umfasst die gesamte Suite an Mustern von Diversified Video Solutions sowie weitere Muster und Videos von Bill Wetzel, ISF, PVA, Portrait Displays und Spears & Munsil.
Dieses Gerät ist die ideale Lösung zur Displaykalibrierung und -auswertung. Mit der Testsuite kann der Benutzer ein Testsignal mit jedem Videoformat und jedem Audioformat erstellen, dann einen Test basierend auf seinen eigenen Parametern ausführen und Berichte erstellen. Das Gerät verfügt über 1,5 TB Speicher mit Reservierungen für bis zu 3 Minuten 4K60 4:4:4-Videowiedergabe, sodass der Benutzer Muster schnell über die USB 3.0-Schnittstelle laden kann. Der SEVEN ist außerdem in der Lage, Videos mit 120 Bildern abzuspielen.
Die tadellose Leistung bei der Videogenerierung ist nur der Anfang. Als von Dolby Laboratories, Inc. zugelassenes Testgerät wurde SEVEN mit erweiterten Audiotestfunktionen entwickelt, darunter A/V-Sync (Lippensynchronisation), Audiolatenz und Dolby Audio. Dieses zugelassene Testgerät für Dolby Audio enthält alle aktuellen Dolby Audio-Streams, einschließlich; Dolby Digital, Dolby Digital Plus (mit Dolby Atmos), Dolby MAT (Dolby Atmos) und Dolby True HD (mit Dolby Atmos). Die Audio-Testsuite ist in HDMI Tx, ARC Tx und eARC Tx verfügbar. Mit zusätzlichen Funktionen wie Tonerzeugung, Frequenz-Sweeps, AV-Sync-Messungen und Audio-Latenzmessungen ist dies ein Audio-Schweizer Taschenmesser. Der eingebaute Fotodiodensensor und das Mikrofon ermöglichen Ihnen Echtzeit-Synchronisierungs- und Latenzmessungen von HDMI und ARC/eARC.
Genieße die vollständige Kontrolle, Geschwindigkeit und Vielseitigkeit mit einfachen haptischen Bedienelementen über die vordere Tastatur mit klaren Ergebnissen auf dem großen 7-Zoll-HD-Bildschirm. Die Steuerung ist im Labor mit dem intern gehosteten Webinterface noch einfacher, wenn es mit einem lokalen Netzwerk verbunden ist. IP und Geräteadressen können aktualisiert werden, sodass sich mehrere Einheiten am selben Ort und im selben Netzwerk befinden und unabhängig voneinander gesteuert werden können.
Allgemeine Merkmale:
Steuerungsfunktionen:
Audiotests:
Videotests:
- HDMI-Videogenerator mit 8K-Auflösung
- Zertifiziert von der Imaging Science Foundation
- Von Dolby Laboratories, Inc. zugelassenes Gerät
- Unterstützung für alle HDMI-Versionen
- Unterstützung für alle HDCP-Versionen (einschließlich Off)
- Erweiterte EDID-Analyse
- 40 Gbit/s maximale Bandbreite
- 4K BT.2020 Native 10-Bit- und 12-Bit-Unterstützung
- SDR, Dolby Vision, HDR 10 und HLG
- HDMI 2.1-Funktionen
- ARC und eARC Tx & Rx
- 120 fps Muster- und Videowiedergabe (@1080p)
Steuerungsfunktionen:
- PC-Steuerungssoftware mit Datenberichts- und Exportfunktionen
- Webinterface (auf dem Gerät gehostet)
- API (Application Programming Interface) auf Anfrage erhältlich
- Automatische Schnittstellensteuerung mit Calman und Light Illusion Calibration Software

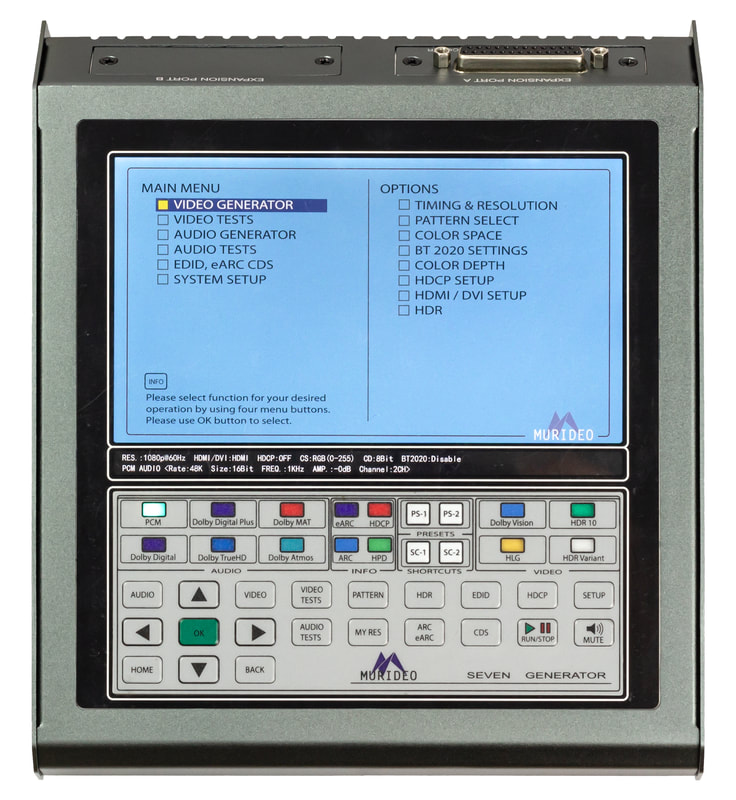

- 7-Zoll-1080p-LCD-Display mit zweizeiliger OLED-Datenanzeige und Direct-Touch-Tastatur Navigieren Sie durch ein intuitives Menüsystem mit logischem Feedback für eine schnelle Einarbeitung
Audiotests:
- HDMI-Audiogenerator
- Externer (L/R) Audioeingang
- Abtastrate, Bittiefe und Kanalkonfiguration
- Auswahl der Sinuswellenfrequenz
- Bis zu 7.1-Kanal-LPCM
- Hochladen und Wiedergeben von benutzerdefinierten Audiostreams
- Audiosignal-Übergangstest/Timing
- Audiolatenz (nach Generation)
- HDMI, ARC, eARC
- Audio-Input-Lag-Test
- (Extrahiert aus HDMI-generiertem Signal)
- A/V-Sync (Vergleich Audio-zu-Video-Synchronisation)
- HDMI, ARC, eARC
- Toslink/Koaxial-Audiogenerator
- ARC/eARC HPD-Steuerung
- ARC/eARC CDS Info Analyzer (menschlicher Text)
- ARC/eARC Rx-Analysator
- ARC/eARC-Tx-Audiogenerator
- Von Xperi zugelassenes Testgerät für DTS Audio
- Dolby Laboratories, Inc. Zugelassen für Dolby Audio™
Videotests:
- Von Dolby Laboratories zugelassenes Gerät für Dolby Vision™
- „Sofort gezeichnete“ FPGA-Testmuster
- Diversified Video Solutions Test Pattern Suite einschließlich HDR10 in unkomprimiertem nativem YUV
- Von der Imaging Science Foundation zertifizierte Testmuster in 1080p und UHD 4K, einschließlich Größenmustern von 1,78:1 und 2,40:1
- Bill Wetzel 1080p und UHD 4K Testmuster
- Videoclips und Muster von ISF, PVA, Sony Pictures & Spears & Munsil.
- UHD 4K HDR10 Unkomprimierte Video-Demonstrationsclips von Spicy Pixels
- APL-Unterstützung (Average Picture Level).
- ANSI-Kontrasttestmuster
- RGB-Triplet-Unterstützung über Software oder Konfiguration auf dem Gerät
- Durch die Verwendung von RGB-Tripletts und APL ist praktisch eine unbegrenzte Anzahl von Fenstermustern möglich
- Mehrere Bewegungstestmuster zur Überprüfung der Bildstabilitätsverarbeitung
- BT.2020 10-Bit- und 12-Bit-Farbraumgenerator
- Audio-Video-Synchronisation (Lippensynchronisation)
- Input-Lag-Test
- Natives YUV-Muster und Hochladen von Videos plus Wiedergabe
- UHD-4K-Video-Upload und native Wiedergabe (YUV)
- UHD-Pattern-Upload und native Wiedergabe (JPG, TIF, BMP)
VRs
Mit dem Seven-Generator zum Testen, Verifizieren und Analysieren von standardisierten Audiosignalen, einschließlich Dolby-Signalen, die zuvor nicht verfügbar waren, haben Sie die Oberhand. Mit dem Seven Generator ist für diese erweiterten Formate keine Überprüfung durch Dritte erforderlich, Sie können dies selbst im eigenen Haus tun. Dies wird Ihre Produktentwicklungszeit erheblich verkürzen und es Ihnen ermöglichen, Produkte mit dem gleichen Maß an Vertrauen schneller auf den Markt zu bringen.
Displays/Projektoren
Testen Sie die maximale Bandbreite und Leistungsfähigkeit der von Ihnen hergestellten Displays. Verwenden Sie eine beliebige Kombination aus Auflösung, Bildrate, Bittiefe oder Chroma-Subsampling, die Sie für ultimative Flexibilität während der Entwicklung, Produktion und Qualitätssicherung des Displays wünschen. Auf diese Weise können Sie sich einen größeren Anteil am Markt erobern, indem Sie der Öffentlichkeit ein überlegenes Produkt liefern.
Konnektivität/Repeater & OEM-Hersteller
Standardisieren Sie Ihren QA- und Testprozess mit dem Seven Generator. Indem Sie jedes von Ihnen hergestellte Produkt durch die Litanei von SEVEN Generators mit verschiedenen Auflösungen, Timings und Farbräumen laufen lassen, erhalten Sie die Gewissheit, ein Produkt auszuliefern, das für Szenarien in der realen Welt bereit ist. Die Lieferung eines Produkts nach diesem Standard spart Zeit und Personal für den technischen Support.
HDMI-Kabel
Testen Sie einzelne HDMI-Kabel auf 18-Gbit/s-Konformität, bevor sie an Ihre Kunden ausgeliefert werden. Eliminieren Sie Rücksendungen defekter Kabel, bevor sie Ihre Einrichtung verlassen. Dies senkt die Betriebskosten, spart Ihnen Geld und verleiht Ihnen einen guten Ruf für Qualität.
Professionelles AV
Die Testmuster, Bilder und Bewegungsmuster sind perfekt. Verlassen Sie sich auf die Genauigkeit der Muster und Videoclips, da sie nativ in YUV/YCbCr wiedergegeben werden können, ohne Konvertierung in oder aus RGB. Dadurch erhalten Sie während der Kalibrierung einen wirklich genauen Messwert und erhöhen Ihre eigene Genauigkeit während der Kalibrierung. Ihre Kunden werden von ihrem Bild so begeistert sein, dass sie Ihre Talente mit all ihren Freunden teilen und Ihnen mehr Kalibrieraufträge einbringen werden.
Kommerzielle Integratoren
Das Seven G ist ein ANSI- und AVIXA-konformes Referenzgerät zur Messung des Kontrastverhältnisses eines Videosystems. Vereinfachen Sie die Installation, indem Sie die spezialisierten Testmuster des SEVEN-Generators verwenden, um Ihre Systeme schnell anzupassen, um leicht lesbare Anzeigen zu liefern. Wenn Sie bei diesen Schritten Zeit sparen, können Sie die Installation schneller abschließen, sodass Sie mit dem nächsten Projekt fortfahren können …
Residential Integratoren
Sie sind sich nicht sicher, ob Audio über HDMI/ARC/eARC zu oder von einem Display gelangt? Das Seven G hilft Ihnen zu überprüfen, ob diese Signale dort ankommen, wo sie sein müssen. Die Zeiten, in denen Sie zu einer Installation zurückkehren mussten, um das verteilte Audiosystem zu „reparieren“, sind vorbei. Installieren Sie mit Zuversicht, indem Sie zuerst mit dem SEVEN Generator testen. Dadurch sparen Sie Geld für LKW-Rollen bis hin zu fertigen Installationen, sodass Sie zum nächsten Heimkino oder verteilten System übergehen können.
Mit dem Seven-Generator zum Testen, Verifizieren und Analysieren von standardisierten Audiosignalen, einschließlich Dolby-Signalen, die zuvor nicht verfügbar waren, haben Sie die Oberhand. Mit dem Seven Generator ist für diese erweiterten Formate keine Überprüfung durch Dritte erforderlich, Sie können dies selbst im eigenen Haus tun. Dies wird Ihre Produktentwicklungszeit erheblich verkürzen und es Ihnen ermöglichen, Produkte mit dem gleichen Maß an Vertrauen schneller auf den Markt zu bringen.
- Generieren Sie bis zu 7.1 Audiosignale inklusive Dolby Audio
- Über HDMI generieren
- Aus ARC-Ts generieren (HDMI-Senke)
- Generieren aus eARC (HDMI-Senke)
- Dolby Digital, Dolby Digital Plus, Dolby MAT, Dolby True HD – einschließlich Dolby Atmos
- Testen Sie A/V Sync (Lip Sync) in menschenlesbarer Sprache
- Beispiel – „Audio ist 15 ms vor Video eingetroffen“
- Passen Sie die Audio- oder Video-Startzeit an, um die Auswirkungen absichtlicher Verzögerungen zu messen
- Testen Sie die gesamte Audio- und Videolatenz ab dem Generierungspunkt
- Testsignal-Übergangszeit zwischen PCM, LPCM und Dolby Audio
- Unbegrenzte Freiheit beim Erstellen von Tests basierend auf einer bestimmten Video- und Audiokombination
Displays/Projektoren
Testen Sie die maximale Bandbreite und Leistungsfähigkeit der von Ihnen hergestellten Displays. Verwenden Sie eine beliebige Kombination aus Auflösung, Bildrate, Bittiefe oder Chroma-Subsampling, die Sie für ultimative Flexibilität während der Entwicklung, Produktion und Qualitätssicherung des Displays wünschen. Auf diese Weise können Sie sich einen größeren Anteil am Markt erobern, indem Sie der Öffentlichkeit ein überlegenes Produkt liefern.
- Generieren Sie bis zu 4K60 4:4:4 (600Mcsc) Videosignale
- Generieren Sie bis zu 1080P 120Hz
- A/V-Synchronisation testen (Lippensynchronisation)
- Testen Sie die Eingangsverzögerung von Audio und Video
- Native 10/12-Bit-BT2020-Videomuster
- Unterstützt die Wiedergabe von YUV-Rohdateien
- Über 1000 Muster
- Einschließlich Muster von - Diversified Video Systems, Spears & Munsil, ISF, PVA Sony Pictures, Bill Wetzel & Murideo
- Dolby Vision-Verifizierung und -Kalibrierung (Standard und niedrige Latenz)
- USB 3.0-Pattern-Uploader für Standbilder und Videos in rohem YUV bis zu 4K 60 4:4:4
Konnektivität/Repeater & OEM-Hersteller
Standardisieren Sie Ihren QA- und Testprozess mit dem Seven Generator. Indem Sie jedes von Ihnen hergestellte Produkt durch die Litanei von SEVEN Generators mit verschiedenen Auflösungen, Timings und Farbräumen laufen lassen, erhalten Sie die Gewissheit, ein Produkt auszuliefern, das für Szenarien in der realen Welt bereit ist. Die Lieferung eines Produkts nach diesem Standard spart Zeit und Personal für den technischen Support.
- Verstehen, was wahre Fähigkeiten von Produkten sind (Video- und Audiounterstützung)
- Schnelle, tragbare und einfach anzuwendende Tests – ideal für die abschließende QA
- Überprüfen Sie HDR-Passthrough mit hoher Bandbreite (SDR, HDR, Dolby Vision, HLG), einschließlich 4:2:2
- Überprüfen Sie den HDR-Durchgang
- Testen Sie die Gesamtproduktlatenz in endgültigen Messungen
- Vereinheitlichen Sie Ihre Produkttests
- Überprüfen Sie die ARC/eARC-Leistung
- Verstehen Sie HDMI Rx EDID und wie seine Quellen beeinflusst werden
HDMI-Kabel
Testen Sie einzelne HDMI-Kabel auf 18-Gbit/s-Konformität, bevor sie an Ihre Kunden ausgeliefert werden. Eliminieren Sie Rücksendungen defekter Kabel, bevor sie Ihre Einrichtung verlassen. Dies senkt die Betriebskosten, spart Ihnen Geld und verleiht Ihnen einen guten Ruf für Qualität.
- Kabeltests für bis zu 18 Gbit/s
- Überprüfen Sie HDR, Dolby Vision, HLG
- Überprüfen Sie HDMI Deep Color und Wide Color Gamut
- Zeigen Sie die Auswirkung des HDMI-Bildes auf aktiven Geräten an
- ARC/eARC einschließlich Dolby Audio testen/bestätigen
- Test auf EDID- und CDS-Übertragung
Professionelles AV
Die Testmuster, Bilder und Bewegungsmuster sind perfekt. Verlassen Sie sich auf die Genauigkeit der Muster und Videoclips, da sie nativ in YUV/YCbCr wiedergegeben werden können, ohne Konvertierung in oder aus RGB. Dadurch erhalten Sie während der Kalibrierung einen wirklich genauen Messwert und erhöhen Ihre eigene Genauigkeit während der Kalibrierung. Ihre Kunden werden von ihrem Bild so begeistert sein, dass sie Ihre Talente mit all ihren Freunden teilen und Ihnen mehr Kalibrieraufträge einbringen werden.
- Referenz 18 Gbit/s Quelle
- Generieren Sie 18-Gbit/s-Videosignale (bis zu 4K60 4:4:4)
- Erzeugt Stand- und Bewegungsmuster sowie die Wiedergabe von YUV-Videodateien im Rohformat
- Kalibrieren Sie HDR, HLG und Dolby Vision
- Kalibrieren Sie D65 P3, BT2020, BT709 oder jeden gewünschten Farbraum
- Rohe YUV-Wiedergabe für Muster und Video für unkomprimierte Originaldateien
- Echte native 10/12-Bit-Ausgabe - keine Konvertierungsmatrix
- Vollständige RGB-Triplets und APL für automatische Kalibrierung
- Voll kompatibel mit CalMAN
- Vollständig kompatibel mit Light Illusion
- Über 1000 Muster, einschließlich Muster von - Diversified Video Systems, Spears & Munsil, ISF, PVA Sony Pictures, Bill Wetzel & Murideo
- USB 3.0-Muster-Uploader für die schnelle Installation von benutzerdefinierten Mustern und Videodateien
- Reserviert für bis zu 3 Minuten rohe 4K-Videodateien

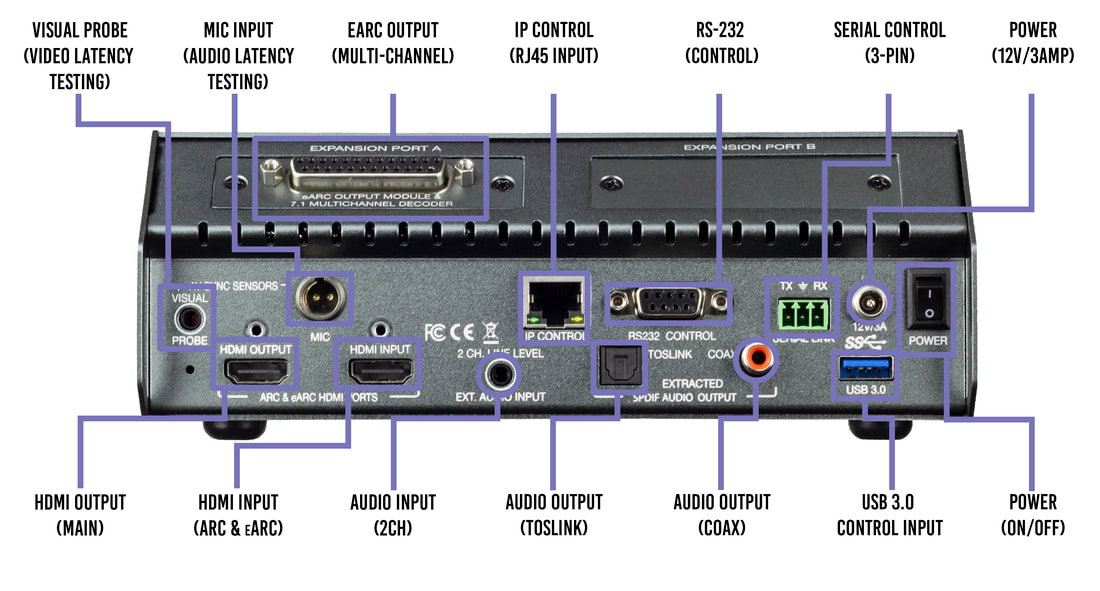

- Tastatur-, LAN-, USB- und RS232-Steuerung.
- Eingebaute Web-GUI und PC-Software
Kommerzielle Integratoren
Das Seven G ist ein ANSI- und AVIXA-konformes Referenzgerät zur Messung des Kontrastverhältnisses eines Videosystems. Vereinfachen Sie die Installation, indem Sie die spezialisierten Testmuster des SEVEN-Generators verwenden, um Ihre Systeme schnell anzupassen, um leicht lesbare Anzeigen zu liefern. Wenn Sie bei diesen Schritten Zeit sparen, können Sie die Installation schneller abschließen, sodass Sie mit dem nächsten Projekt fortfahren können …
- Verbessern Sie die Kundenzufriedenheit, indem Sie bis zu 4K-Videowände kalibrieren
- ANSI (American National Standards Institute) und AVIXA-konformes Gerät für ISCR (Image System Contrast Ratation)
- Hinweis: Der ISCR-Standard kombiniert ANSI/INFOCOMM 3M-2011, Projected Image System Contrast Ratio (PISCR) und den Entwurf des Standards ANSI/AVIXA V201.02 Direct View Display Image System Contrast Ratio (DVDSCR).
- Überprüfen Sie die CEC-Leistung (demnächst verfügbar)
- Überprüfen Sie kommerzielle HDMI-Installationen auf 4K, HDR, Kontrastverhältnisse, Audioleistung und mehr
- Testen und bestätigen Sie Audiorückkanäle für Smartboards, die ARC/eARC unterstützen
- Überprüfen Sie das richtige Seitenverhältnis und die richtige Skalierung für RGB-Systeme
- Identifizieren Sie Kompressions- und Bewegungsartefakte in Repeater- oder Sink-Geräten mit einer Vielzahl von Testmustern
Residential Integratoren
Sie sind sich nicht sicher, ob Audio über HDMI/ARC/eARC zu oder von einem Display gelangt? Das Seven G hilft Ihnen zu überprüfen, ob diese Signale dort ankommen, wo sie sein müssen. Die Zeiten, in denen Sie zu einer Installation zurückkehren mussten, um das verteilte Audiosystem zu „reparieren“, sind vorbei. Installieren Sie mit Zuversicht, indem Sie zuerst mit dem SEVEN Generator testen. Dadurch sparen Sie Geld für LKW-Rollen bis hin zu fertigen Installationen, sodass Sie zum nächsten Heimkino oder verteilten System übergehen können.
- Verbessern Sie die Kundenzufriedenheit, indem Sie Displays nach Industriestandards kalibrieren
- Stellen Sie sicher, dass die Infrastruktur die gepriesenen hochwertigen Spezifikationen unterstützt (HDR, Dolby Vision, Wide Color Gamut usw.)
- Validieren Sie ARC/eARC in Kabeln und Infrastruktur
- Kennen Sie die tatsächliche Systemlatenz
- Synchronisieren Sie Audio und Video mit der Lip Sync-Anzeige in Millisekunden
- Identifizieren Sie Kompressions- und Bewegungsartefakte
Control Software

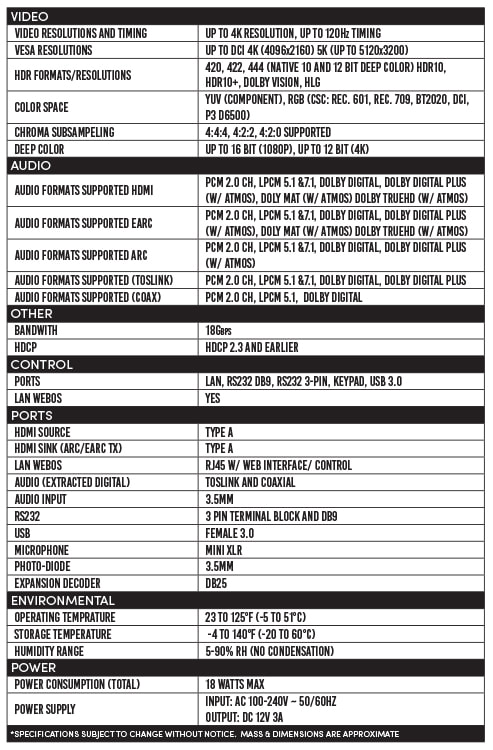

Technische Daten:
