MuxLab DiGiSign MXT (500799)
DigiSign MXT (500799)
Der DigiSign MXT ist in der Lage, mehrere Audio-/Video-Signage-Inhalte gleichzeitig in einem Multi-View-Fenster mit bis zu 4K/60 (4:4:4) wiederzugeben – aus einem lokalen Netzwerk, dem Internet oder dem internen Speicher des Players. Er unterstützt Multi-View-Funktionalität, einschließlich der gleichzeitigen Wiedergabe von zwei 4K-Videos oder mehreren 1080p-Videos, und verfügt über einen integrierten Zeitplaner, der die automatische Ausspielung von fensterbasierten Audio-/Video-Inhalten anhand eines Jahreszeitplans ermöglicht. Der Player unterstützt eine Vielzahl von Video-, Audio- und Bildformaten.

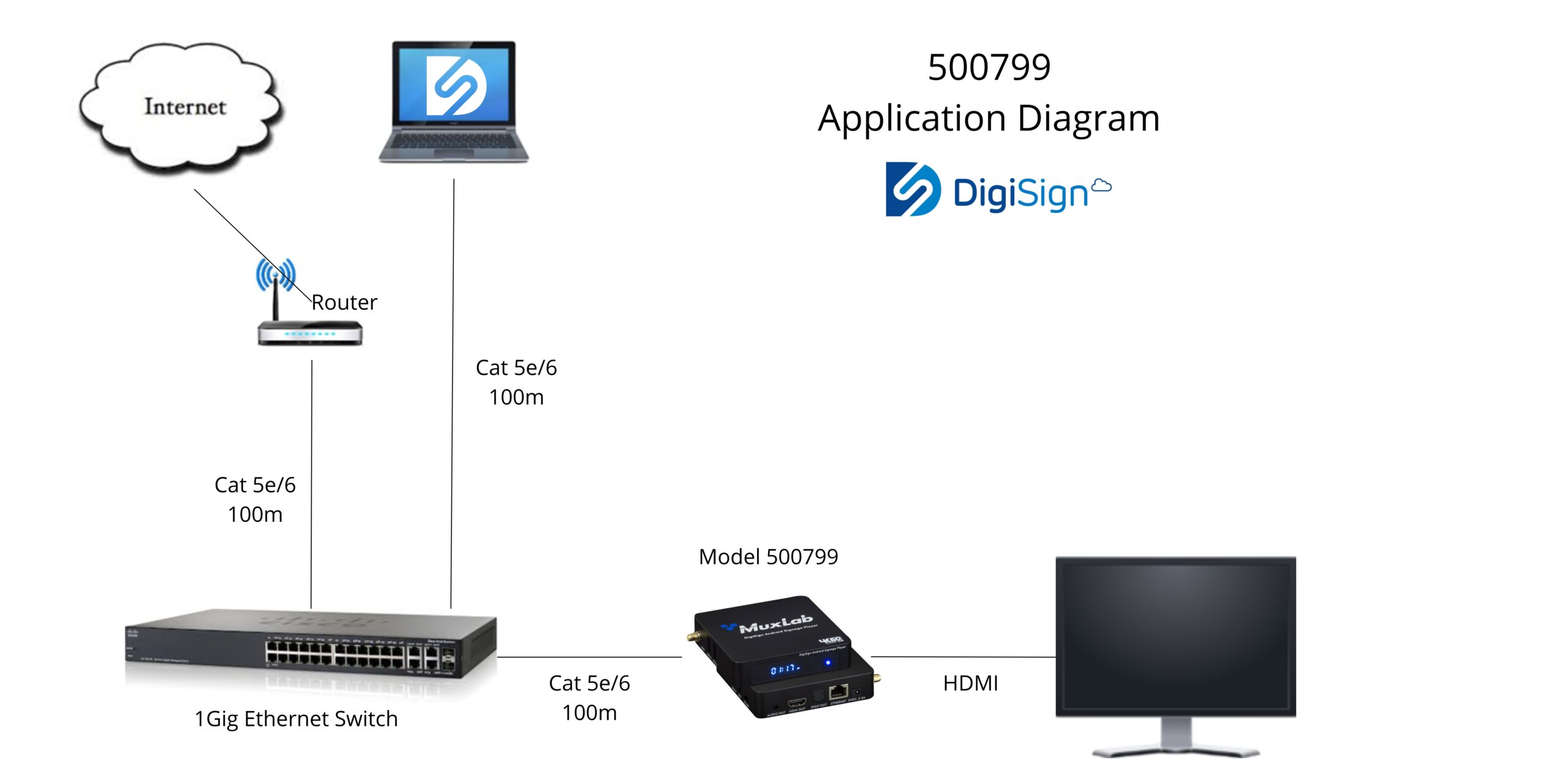

Die Einheit liefert Inhalte in 4K@60Hz (4:4:4) an ein Display oder an ein MuxLab AV-over-IP-System, um die Inhalte auf mehrere Displays oder Videowände zu verteilen.
Der Player unterstützt zudem ein Keyword-Wörterbuch, Proof of Play (Wiedergabenachweis) sowie einen interaktiven Modus. Dank seines äußerst geringen Bandbreitenbedarfs kann das Gerät Audio-/Videostreams sowohl über das lokale Netzwerk als auch über das Internet empfangen. Die Einheit kann über CAT5/6-Kabel bis zu 100 m von einem Ethernet-Switch entfernt betrieben werden.
Der DigiSign MXT wird über die DigiSign CMS (Content Management System) Software auf einem PC verwaltet, welche Video-, Audio- und Bildinhalte sowie HTML5, RSS-Feeds und viele weitere Widgets unterstützt. Mit DigiSign CMS lassen sich digitale Inhalte schnell und einfach erstellen und planen. Der Player verfügt über 64 GB internen Speicher, um die erstellten Inhalte und Zeitpläne lokal zu speichern und diese autonom wiederzugeben.
Der Player unterstützt Ethernet und WLAN (WiFi).
Anwendungsbereiche:
Der DigiSign MXT ist in der Lage, mehrere Audio-/Video-Signage-Inhalte gleichzeitig in einem Multi-View-Fenster mit bis zu 4K/60 (4:4:4) wiederzugeben – aus einem lokalen Netzwerk, dem Internet oder dem internen Speicher des Players. Er unterstützt Multi-View-Funktionalität, einschließlich der gleichzeitigen Wiedergabe von zwei 4K-Videos oder mehreren 1080p-Videos, und verfügt über einen integrierten Zeitplaner, der die automatische Ausspielung von fensterbasierten Audio-/Video-Inhalten anhand eines Jahreszeitplans ermöglicht. Der Player unterstützt eine Vielzahl von Video-, Audio- und Bildformaten.
Die Einheit liefert Inhalte in 4K@60Hz (4:4:4) an ein Display oder an ein MuxLab AV-over-IP-System, um die Inhalte auf mehrere Displays oder Videowände zu verteilen.
Der Player unterstützt zudem ein Keyword-Wörterbuch, Proof of Play (Wiedergabenachweis) sowie einen interaktiven Modus. Dank seines äußerst geringen Bandbreitenbedarfs kann das Gerät Audio-/Videostreams sowohl über das lokale Netzwerk als auch über das Internet empfangen. Die Einheit kann über CAT5/6-Kabel bis zu 100 m von einem Ethernet-Switch entfernt betrieben werden.
Der DigiSign MXT wird über die DigiSign CMS (Content Management System) Software auf einem PC verwaltet, welche Video-, Audio- und Bildinhalte sowie HTML5, RSS-Feeds und viele weitere Widgets unterstützt. Mit DigiSign CMS lassen sich digitale Inhalte schnell und einfach erstellen und planen. Der Player verfügt über 64 GB internen Speicher, um die erstellten Inhalte und Zeitpläne lokal zu speichern und diese autonom wiederzugeben.
Der Player unterstützt Ethernet und WLAN (WiFi).
Anwendungsbereiche:
- Digitale Beschilderung / Media-Player
- Audio-/Video-Streaming über LAN und Internet
- Kommerzielle und private AV-Systeme
- Unternehmenslobbys, Einkaufszentren und Boutiquen, Flughäfen, U-Bahn-/Zug-/Busstationen u. v. m.
Eigenschaften
- Unterstützt Video-Streams mit bis zu 4K @ 60Hz (4:4:4)
- Unterstützt Wiedergabelisten und einen Jahreszeitplaner für den autonomen Betrieb
- Unterstützt Video-, Bild- und Audioformate in verschiedenen Dateiformaten
- Unterstützt HTML5, Widgets und RSS-Feeds mit DigiSign Plus CMS
- Unterstützt Multi-View-Layouts, einschließlich zwei 4K/60-Fenster
- Dekodiert H.264/H.265-Videostreams über das Internet und lokale Netzwerke
- Unterstützt RTSP, Multicast, HLS und TS
- Gibt analogen Ton über 2-Kanal-3,5-mm-Klinke sowie digitalen Ton über SPDIF aus
- Unterstützt ein Schlüsselwort-Wörterbuch
- Unterstützt einen interaktiven Modus
- Unterstützt Ethernet und WiFi
- Cloud-fähiger Media-Player, verwaltet über DigiSign Cloud oder die nicht-Cloud-basierte DigiSign CMS Windows-App auf einem PC
_Onlinebutton.jpg)
Technische Spezifikationen
Umgebung
Reichweite (Netzwerk): Bis zu 100 m über Cat5e/6 vom Ethernet-Switch, unbegrenzte Reichweite über das Internet
Hinweis: In elektrisch störanfälligen Umgebungen muss ein STP-Kabel verwendet werden. Kreuzverbindungen können je nach Qualität des verwendeten Twisted-Pair-Kabels die effektive Reichweite verringern.
RJ45-Pinbelegung: Polaritätssensitiv – Verwenden Sie EIA/TIA 568A oder 568B gerade Durchgangsverkabelung
Stromversorgung:
Umweltbedingungen:
Mechanische Daten:
Zertifizierungen und Konformität:
Garantie: 3 Jahre Herstellergarantie
Umgebung
HDMI-Version: HDMI 2.0
Unterstützte Geräte: Fernseher, Monitore, Projektoren mit HDMI-Unterstützung
Signalprotokoll/-standard: HDMI 2.0 und HDCP 2.2
Videobandbreite: 594 MHz
Netzwerkbandbreite: 25 Mbps (typisch)
Protokolle: Unterstützt Multicast & HLS
Anschlüsse
Unterstützte Geräte: Fernseher, Monitore, Projektoren mit HDMI-Unterstützung
Signalprotokoll/-standard: HDMI 2.0 und HDCP 2.2
Videobandbreite: 594 MHz
Netzwerkbandbreite: 25 Mbps (typisch)
Protokolle: Unterstützt Multicast & HLS
1x HDMI-Ausgang für Audio/Video
1x RJ45 Ethernet-Anschluss für LAN-Verbindung
1x USB 3.0 (für zukünftige Verwendung)
2x USB 2.0 (für zukünftige Verwendung)
1x MicroSD-Steckplatz (für zukünftige Verwendung)
1x OTG-Anschluss
1x 3,5 mm Audioausgang (analoge Tonausgabe)
1x SPDIF-Ausgang (digitale Tonausgabe)
1x 2,1 mm Stromanschluss
1x RJ45 Ethernet-Anschluss für LAN-Verbindung
1x USB 3.0 (für zukünftige Verwendung)
2x USB 2.0 (für zukünftige Verwendung)
1x MicroSD-Steckplatz (für zukünftige Verwendung)
1x OTG-Anschluss
1x 3,5 mm Audioausgang (analoge Tonausgabe)
1x SPDIF-Ausgang (digitale Tonausgabe)
1x 2,1 mm Stromanschluss
Reichweite (Netzwerk): Bis zu 100 m über Cat5e/6 vom Ethernet-Switch, unbegrenzte Reichweite über das Internet
Hinweis: In elektrisch störanfälligen Umgebungen muss ein STP-Kabel verwendet werden. Kreuzverbindungen können je nach Qualität des verwendeten Twisted-Pair-Kabels die effektive Reichweite verringern.
RJ45-Pinbelegung: Polaritätssensitiv – Verwenden Sie EIA/TIA 568A oder 568B gerade Durchgangsverkabelung
Pin 1 (R) – Pin 2 (T)
Pin 3 (R) – Pin 6 (T)
Pin 4 (R) – Pin 5 (T)
Pin 7 (R) – Pin 8 (T)
Pin 3 (R) – Pin 6 (T)
Pin 4 (R) – Pin 5 (T)
Pin 7 (R) – Pin 8 (T)
Stromversorgung:
Mitgeliefertes Netzteil: 5 VDC / 2,5 A
Leistungsaufnahme: 12 W
Leistungsaufnahme: 12 W
Umweltbedingungen:
Betriebstemperatur: 0 °C bis 40 °C
Lagertemperatur: -20 °C bis 85 °C
Luftfeuchtigkeit: Bis zu 95 % (nicht kondensierend)
Lagertemperatur: -20 °C bis 85 °C
Luftfeuchtigkeit: Bis zu 95 % (nicht kondensierend)
Mechanische Daten:
Abmessungen: 99 mm × 97 mm × 24 mm (3,9” × 3,8” × 0,9”)
Gewicht: 0,21 kg (0,48 lbs)
Gewicht: 0,21 kg (0,48 lbs)
Zertifizierungen und Konformität:
Regulatorisch: FCC, CE, RoHS
Entflammbarkeit: 94V-0
Entflammbarkeit: 94V-0
Garantie: 3 Jahre Herstellergarantie
VOB/C und DIN 18299 konformer Ausschreibungstext für das MuxLab DigiSign MXT (500799).
1. Leistungsumfang
Gegenstand der Leistung ist die Lieferung und Inbetriebnahme eines Media-Players des Typs MuxLab DigiSign MXT (500799) mit allen notwendigen Komponenten und Funktionen zur digitalen Audio-/Video-Signage-Anwendung. Die Einheit soll in der Lage sein, mehrere Audio-/Video-Inhalte simultan in Multi-View-Fenstern darzustellen, sowohl über lokal verfügbare Netze als auch über das Internet.
2. Technische Anforderungen
Folgende Mindestanforderungen sind zu erfüllen:
- Anzeigeauflösung & Mehrfachdarstellung: Wiedergabe mehrerer Videoinhalte gleichzeitig in Multi-View‑Fenster mit Auflösung bis 4K @ 60 Hz (4:4:4); Unterstützung von zwei 4K‑Fenstern oder mehreren 1080p‑Fenstern.
- Quellen: Inhalte aus dem lokalen Netzwerk, dem Internet sowie internem Speicher des Players.
- Zeitsteuerung: Integrierter Jahreszeitplaner zur automatischen Auslieferung und Steuerung der Inhalte.
- Formate und Protokolle: Unterstützung von gängigen Video‑, Audio‑ und Bildformaten; Dekodierung von H.264/H.265; Protokolle wie RTSP, Multicast, HLS, TS.
- Audioausgabe: Analoge Audioausgabe über 3,5 mm Klinke (2‑Kanal); digitale Audioausgabe über SPDIF.
- Interaktion & Zusatzfunktionen: Keyword‑Dictionary, Proof of Play (Wiedergabenachweis), interaktiver Modus.
- Netzwerk & Speicherung: Interner Speicher mindestens 64 GB; Ethernet‑ und WLAN‑Unterstützung; Möglichkeit der Stromversorgung über Standardnetzteil.
- Anschlüsse: HDMI‑Ausgang für A/V; RJ45 für LAN; USB 3.0 und USB 2.0; OTG‑Anschluss; MicroSD (wenn vorgesehen) etc., gemäß Herstellerangabe.
- Netzwerkkabellänge & Qualität: Bis zu 100 m über Cat5e/Cat6 vom Ethernet‑Switch; bei elektrisch gestörten Umgebungen geschirmtes Kabel (STP); korrekte RJ45‑Belegung nach EIA/TIA 568A oder 568B.
- Betriebsbedingungen: Betriebstemperatur 0 °C bis 40 °C; Lagerung ‑20 °C bis +85 °C; relative Luftfeuchtigkeit bis 95 % (nicht kondensierend).
- Netzteil und Stromaufnahme: Netzteil 5 V DC / 2,5 A; maximale Leistungsaufnahme 12 W.
- Zertifizierung & Normen: CE, RoHS, FCC; Entflammbarkeit mindestens 94V‑0 oder gleichwertig.
- Garantie: mindestens 3 Jahre Herstellergarantie.
Der Auftragnehmer hat zu leisten:
- Lieferung eines vollständig montierfähigen, betriebsbereiten DigiSign MXT (500799) inkl. aller erforderlichen Netz‑ und Anschlusskabel sowie Netzteil.
- Durchführung der Installation und Montage im vorgesehenen Umfeld (z. B. AV‑Rack, Präsentationsraum etc.).
- Konfiguration gemäß Funktionen: Einbindung ins Netzwerk (LAN/WLAN), Einrichtung des Zeitplaners, Multi‑View‑Layouts, Proof of Play usw.
- Funktionsprüfung und Abnahme: Der Player funktioniert mit allen geforderten Formaten und Protokollen, liefert 4K‑Darstellung bei 60 Hz, synchronisierte Wiedergabe bei Mehrfachvideofenstern, Audioausgabe korrekt sowohl analog als auch digital, Bedienbarkeit über interaktive Modi, Keyword Dictionary etc.
- Übergabe der Dokumentation: Bedienungsanleitung, technische Daten, Garantiebedingungen.
- Einweisung des Personals in Bedienung und Wartung.
4. Zusätzliche Anforderungen / Bedingungen
- Die angebotene Lösung muss kompatibel sein mit den vorhandenen Displays / Projektoren, die HDMI‑2.0 und HDCP‑2.2 unterstützen.
- Hersteller‑Software (DigiSign CMS) zur Inhaltsverwaltung muss enthalten sein und lizenzrechtlich sauber zur Nutzung übergeben werden.
- Ersatzteilversorgung und Software‑Support über mind. 3 Jahre.
- Preisangabe netto; ggf. zzgl. Installationskosten, Versand etc.
5. Vergabeunterlagen
- Preisangebot inklusive Lieferung, Installation, Konfiguration und Schulung.
- Zeitplan für Lieferung und Installation.
- Referenzprojekte vergleichbarer Art.
- Nachweis der Erfüllung der technischen Anforderungen (Datenblatt, Herstellerzertifikate etc.).
- Hinweis nach VOB/C und DIN 18299
- Die Ausschreibung erfolgt unter Beachtung der VOB/C für Lieferleistungen und der DIN 18299 (Allgemeine Regelungen für Bau‑ und Ingenieurarbeiten, Lieferungen) bezüglich der Anforderungen an Bauteile, Dokumentation und Funktionstüchtigkeit.
- Alle Leistungen müssen dem Stand der Technik entsprechen und dürfen nach Übergabe mängelfrei betrieben werden.
