AVparts AV8800

Art.Nr.:: 52.10.10
Lieferzeit:: Lieferbar sofort (Ausland abweichend)
Lagerbestand:: Stück

Shop-Funktionen nur für Fachhandelspartner

Beschreibung

AVParts AV8800

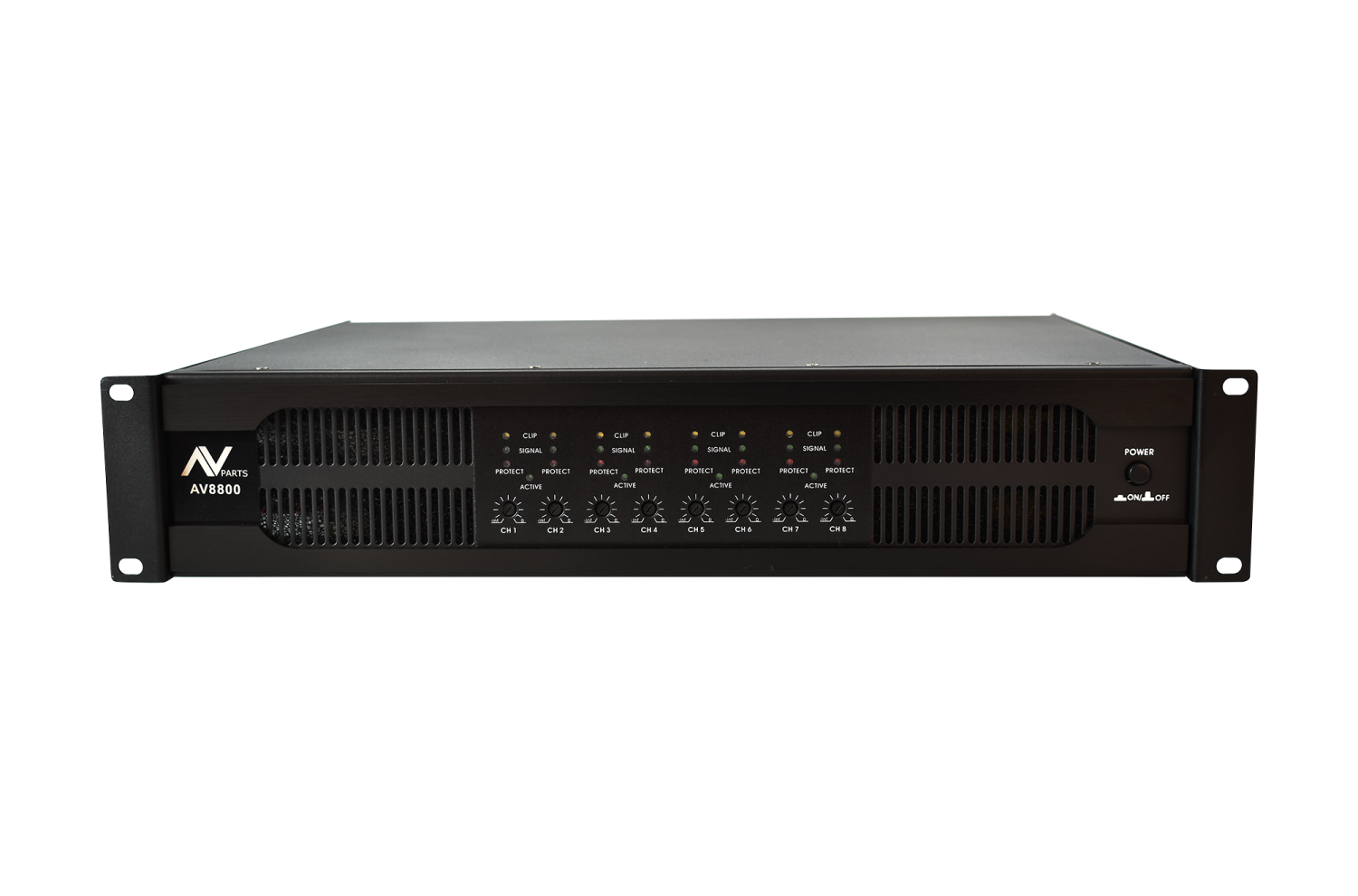

Die AVParts AV8800 ist eine 8-Kanal Class-D Endstufe mit 500 Watt @ 4 Ohm je Kanal bzw. 4 x 1.000 Watt @ 8 Ohm im Brückenbetrieb. Auf der Fronteite befindet sich eine 3-Fach LED-Kette je Kanal um den aktuellen Status je Endstufenkanal sichtbar zu machen. Zusätzlich findet man für die Ch1+2, Ch3+4, Ch5+6 sowie Ch7+8 eine Statusanzeige, die leuchtet, wenn die beiden Kanäle jeweils im Mono- bzw. Brückenbetrieb genutzt werden. Der Stereo-, Mono- und Brückenbetrieb wird über Schalter auf der Rückseite je Kanalpaar individuell aktiviert.

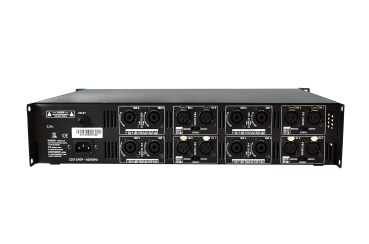

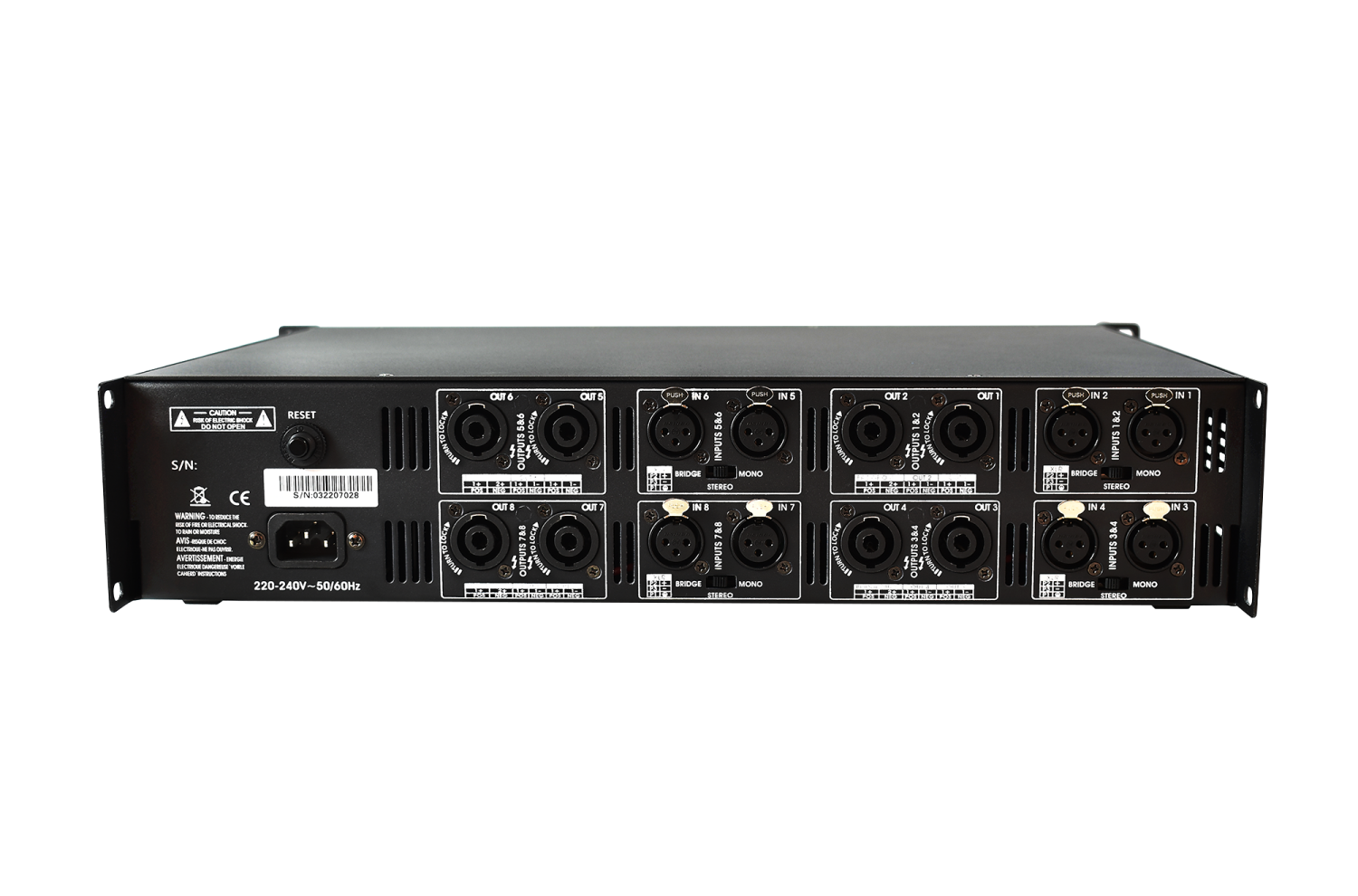

Unterhalb der LED-Ketten steht ein versenkt angebrachter Volumenregler (aus Sicherheitsgründen nur mit einem Schraubendreher justierbar) je Ausgangskanal zur Verfügung. Im Brückenbetrieb hat dann immer der erste der zusammengeschalteten Kanäle eine Volumen-Funktionsweise, während der andere dann automatisch außer Betrieb gesetzt wird. In der Eingangssektion stehen XLR und analog im Ausgang Speakon-Anschlüsse je Kanal zur Verfügung.

Eigenschaften

Produkteigenschaften

8-Kanal-Endstufe mit 8 x 500 Watt @ 4 Ohm
Bei Bedarf auch Mono- und Brückenbetrieb - individuell je Kanal (-Paar)
Umfangreiche LED-Anzeigen je Kanal visualisieren den Betriebsstatus
Alle gängigen Schutzschaltung - automatische Schutzschaltungen je Kanal
Class-D Endstufentechnologie mit Schaltnetzteil
Modernes und hochwertiges Gehäusedesign
Stabiles Metallgehäuse
Speakon-Buchsen je Ausgangskanal

Anwendungsbeispiele

AV-Technik für ein Museum

Beschallungstechnik für Wellness-Center

Audio-Signalverlängerung im Privathaus

Anschlussdiagramm

Downloads

Technische Daten

Technische Daten:

Typ: Professionelle 8-Kanal Class-D Leistungsendstufe mit 8 x 500 Watt @ 4 Ohm in einem 19"-Gehäuse mit zwei HE

Ausgangsleistung: 8 x 500 Watt @ 4 Ohm, 8 x 300 Watt @ 8 Ohm

Verzerrungen (1 kHz =10 dB/4 Ohm): <0,2%

S/N (20 Hz bis 20 kHz, 4 Ohm): >112 dBA

Übersprechen: >70 dB

Frequenzübertragungsbereich: 10 Hz bis 20 kHz, +/-1 dB

Eingangs-Impedanz: 20 kOhm (symmetrisch), 10 kOhm (unsymmetrisch)

Dämpfungsfaktor: >300

Empfindlichkeit: 0 dB

Schutzschaltungen: Eingangs-Limiter, Überhitzung, Überlast, Überspannung, RF, Kurzschluss

Regler/Schalter: Netzschalter on/off und Volumenregler auf der Front, Auswahlmöglichkeit des Eingangs-Modus (Stereo, Mono) auf der Rückseite

Kühlung: temperaturgeregelte Lüfter

Anzeigen: LED-Anzeigen für Power-On, Signalpegel, Clip und Status der Schutzschaltung(en) auf der Frontseite

Einschaltverzögerung: 4 Sekunden

Eingänge: XLR

Ausgänge: Speakon

Abmessungen: 483 x 88 x 350 mm (19"/2 HE)

Gewicht: 15,3 kg

Stromaufnahme bei Last:

Ausschreibungstext

VOB/C- und DIN 18299-konforme Ausschreibungstext für die AVparts AV8800:

1. Allgemeines
Lieferung, Montage und Inbetriebnahme einer professionellen 8-Kanal-Class-D-Leistungsendstufe mit 500 W pro Kanal an 4 Ω oder 1.000 W im Brückenbetrieb an 8 Ω. Die Endstufe ist für den Einsatz in AV-Installationen mit hohem Leistungsbedarf konzipiert und bietet eine kompakte Bauform bei hoher Effizienz.

2. Hersteller & Typ
Hersteller: AVparts
Modell: AV8800 – 8-Kanal Class-D-Leistungsendstufe

3. Technische Leistungsbeschreibung

Leistungsdaten:
- 8 × 500 W an 4 Ω
- 4 × 1.000 W im Brückenbetrieb an 8 Ω
Verstärkertechnologie: Class-D mit Schaltnetzteil
Frequenzbereich: 10 Hz bis 20 kHz (±1 dB)
Total Harmonic Distortion (THD): <0,2 % bei 1 kHz und 10 dB über Nennleistung an 4 Ω
Signal-Rausch-Verhältnis (SNR): 112 dBA (20 Hz bis 20 kHz, 4 Ω)
Übersprechen: 70 dB
Dämpfungsfaktor: 300
Empfindlichkeit: 0 dB
Eingänge: 8 × XLR (symmetrisch)
Ausgänge: 8 × Speakon
Schutzfunktionen: Automatische Schutzschaltungen je Kanal
Betriebsspannung: 100–240 V AC, 50/60 Hz

4. Gehäuse & Montage

Bauform: 19"-Rackmontage, 2 HE (Höheneinheiten)
Abmessungen (B × H × T): 483 mm × 88 mm × 350 mm
Gewicht: 15,3 kg
Gehäusematerial: Metall
Farbe: Schwarz

5. Bedienung & Anzeige

Volumenregler: Versenkt angebrachte, mit Schraubendreher justierbare Regler je Ausgangskanal
LED-Anzeigen:
- 3-fach LED-Kette je Kanal zur Anzeige von: Power-On, Signalpegel, Clip
- Statusanzeige für Mono- bzw. Brückenbetrieb je Kanalpaar

Betriebsmodus: Stereo-, Mono- und Brückenbetrieb individuell je Kanalpaar über rückseitige Schalter

6. Lieferumfang
1 × AVparts AV8800 Leistungsendstufe
1 × Netzkabel
1 × Bedienungsanleitung

7. Garantie & Konformität

Garantie: 3 Jahre Herstellergarantie
Konformität: CE, RoHS

Herstellerangaben
