MuxLab DA-EX-100 (500086)
MuxLab DA-EX-100 (500086) • Digital Audio Extender Kit, 150 m

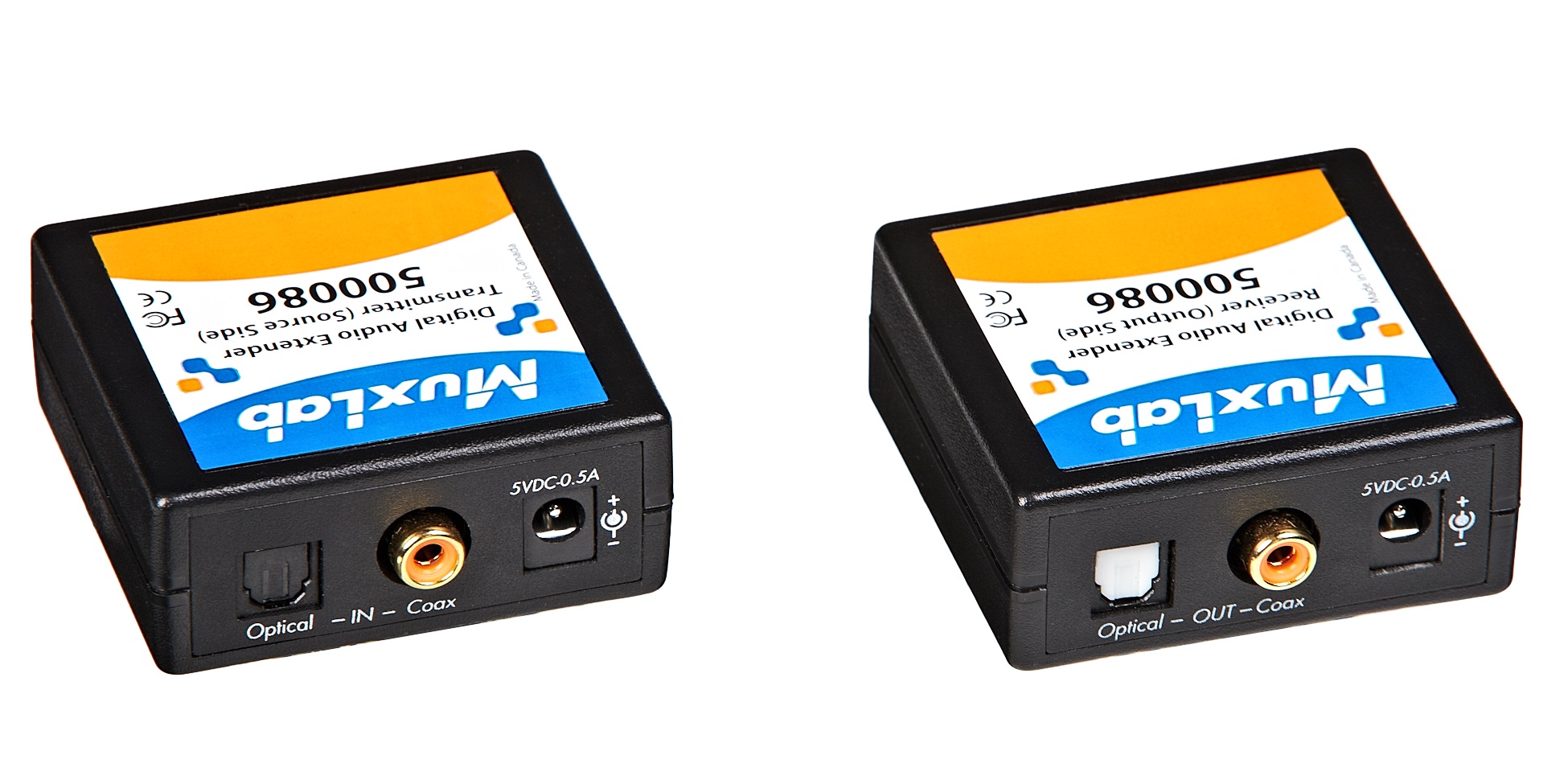

Das MuxLab Digital Audio Extender Kit (500086) ist ein vielseitiger Extender und Konverter für digitale Audio-Standards.
Das Produkt ermöglicht es, eine digitale Koaxialquelle (S/PDIF) oder eine digitale Optikquelle (TOSLINK) mit einem Digital Audio Empfänger zu verbinden, der entweder digitale Koaxial- (S/PDIF) oder digitale Optik- (TOSLINK) Eingänge unterstützt. Die Ausgänge der Empfängereinheit (500086) sind gleichzeitig verfügbar.

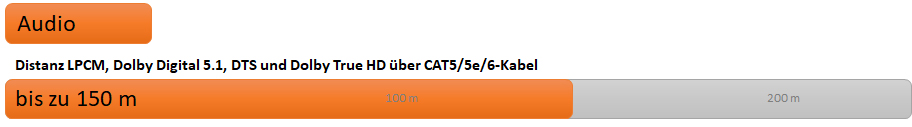

Das Audiosignal kann in einer Punkt-zu-Punkt-Konfiguration über ein einziges Cat5e/6 Kabel bis zu einer Entfernung von 150 m übertragen werden.
Der Extender unterstützt die meisten Standards, um zwei Kanäle unkomprimiertes verlustfreies PCM-Audio oder komprimiertes 5.1/7.1 Surround-Sound zu übertragen, wie z.B. Dolby® Digital Plus oder DTS-HD High Resolution Audio (mehrkanaliges digitales Audio: Dolby Digital® 5.1, DTS und Dolby® True HD).
Eigenschaften
- Konvertiert Digitaloptik (TOSlink) zu Digital Koax (S/PDIF), Digital Koax (S/PDIF) zu Digitaloptik (TOSlink)
- Abtastrate: bis zu 96 kHz
- Bitrate: 24 Bit S/PDIF komprimierter und unkomprimierter Bitstream
- Eingang (Tx): ein (1) Digital Koax RCA (S/PDIF), ein (1) Digitaloptik (TOSlink)
- Ausgang (Tx): ein (1) RJ45
- Ausgang: ein (1) Digital Koax RCA (S/PDIF), ein (1) Digitaloptik (TOSlink) – Ausgänge sind gleichzeitig
- Eingang (Rx): ein (1) RJ45
- Schalter zum Auswählen zwischen S/PDIF- und TOSlink-Eingängen auf der Quellseite (Tx-Einheit)
- Stromversorgung über Kabel – entweder Tx- oder Rx-Einheit kann mit Strom versorgt werden
- 1 m Digitaloptik (TOSlink)-Kabel enthalten
- Abmessungen: 61 x 57 x 25 mm
- Gewicht: 0,45 kg
- Garantie des Herstellers: 2 Jahre
- Stromversorgung: 110-240V / 5V DC 0,5A mit austauschbaren Steckern
Folgen in Kürze!
Technische Daten
Umgebung: Digital Audio
Unterstützter Standard: LPCM, Dolby Digital® 5.1, DTS und Dolby® True HD
Ein-/Ausgangssignal: S/PDIF Koaxialkabel oder TOSLINK Lichtwellenleiterkabel, Eingang wählbar
Abtastrate: Bis zu 96kHz / 24 Bit
Maximale Entfernung zwischen den Einheiten: 150 m
Anschlüsse: RCA, TOSLINK, POWER, RJ45 an jeder Einheit
Stromversorgung: Max. 1W, 5V DC
S/PDIF-Spezifikation: Koaxial 75 Ohm mit RCA-Anschluss, Pegel: 500 mVp-p bei 75 Ohm
TOSLINK-Spezifikation: Kunststoff-Lichtwellenleiter mit EIAJ/JEITA RC-5720C-Anschluss, Wellenlänge: Rot 660 nm, Pegel: max. -15 dBm
Kabelanforderung (nicht im Lieferumfang enthalten): Beliebiges 4-Paar-Standardkabel CAT5/5E/6 mit RJ-45-Stecker, Koaxial- und zweites Lichtleiterkabel
Im Lieferumfang enthalten:
Betriebstemperatur: -40° bis 85°C
Lagertemperatur: -40° bis 85°C
Luftfeuchtigkeit: Maximal 95 % (nicht kondensierend)
Gehäuse: ABS-Kunststoff, flammhemmend nach UL94HB
Abmessungen: 6 x 6 x 2,5 cm pro Einheit
Versandgewicht: 450 g
Garantie: 2 Jahre
Umgebung: Digital Audio
Unterstützter Standard: LPCM, Dolby Digital® 5.1, DTS und Dolby® True HD
Ein-/Ausgangssignal: S/PDIF Koaxialkabel oder TOSLINK Lichtwellenleiterkabel, Eingang wählbar
Abtastrate: Bis zu 96kHz / 24 Bit
Maximale Entfernung zwischen den Einheiten: 150 m
Anschlüsse: RCA, TOSLINK, POWER, RJ45 an jeder Einheit
Stromversorgung: Max. 1W, 5V DC
S/PDIF-Spezifikation: Koaxial 75 Ohm mit RCA-Anschluss, Pegel: 500 mVp-p bei 75 Ohm
TOSLINK-Spezifikation: Kunststoff-Lichtwellenleiter mit EIAJ/JEITA RC-5720C-Anschluss, Wellenlänge: Rot 660 nm, Pegel: max. -15 dBm
Kabelanforderung (nicht im Lieferumfang enthalten): Beliebiges 4-Paar-Standardkabel CAT5/5E/6 mit RJ-45-Stecker, Koaxial- und zweites Lichtleiterkabel
Im Lieferumfang enthalten:
- 1 x TX-Einheit
- 1 x RX-Einheit
- 1 x 5V Netzteil
- 1 x Lichtwellenleiterkabel 1 m
- 1 x Installationsanleitung
- Paar 4+5 (Daten)
- 1+2+7 (+5V)
- 3+6+8 (0V)
Betriebstemperatur: -40° bis 85°C
Lagertemperatur: -40° bis 85°C
Luftfeuchtigkeit: Maximal 95 % (nicht kondensierend)
Gehäuse: ABS-Kunststoff, flammhemmend nach UL94HB
Abmessungen: 6 x 6 x 2,5 cm pro Einheit
Versandgewicht: 450 g
Garantie: 2 Jahre
VOB/C und DIN 18299 konformer Ausschreibungstext für MuxLab Digital Audio Extender Kit (500086)
Leistungsbeschreibung:
Es wird ein Digital Audio Extender Kit gemäß den technischen Anforderungen zur Übertragung digitaler Audiosignale zwischen Geräten über eine Netzwerkinfrastruktur gefordert. Das System soll sowohl komprimierte als auch unkomprimierte Audioformate über eine Cat5e/6-Verkabelung über eine Distanz von bis zu 150 m (500 ft) ermöglichen.
Technische Anforderungen:
- Übertragungsformate: Das Extender-Kit muss digitale Audiosignale in den Formaten LPCM (Linear Pulse Code Modulation), Dolby Digital® 5.1, DTS, und Dolby® True HD übertragen können.
- Eingangsformate: Das Extender-Kit muss die Eingänge S/PDIF (Digital Koax) und TOSLINK (Digital Optik) unterstützen.
- Ausgangsformate: Es müssen gleichzeitig digitale Koaxial- (S/PDIF) und digitale Optik- (TOSLINK) Ausgänge zur Verfügung stehen.
- Abtastrate: Das Extender-Kit muss eine Abtastrate von bis zu 96 kHz unterstützen.
- Bitrate: Die Übertragung muss eine Bitrate von 24 Bit sowohl für komprimierte als auch unkomprimierte S/PDIF-Bitströme ermöglichen.
- Datenübertragung: Der maximale Übertragungsabstand zwischen Sender (Tx) und Empfänger (Rx) muss 150 m betragen.
- Eingangssignale: Der Sender (Tx) muss die Möglichkeit bieten, zwischen einem digitalen Koaxialanschluss (S/PDIF) und einem TOSLINK-Anschluss als Eingang zu wählen.
- Stromversorgung: Das Extender-Kit muss über Power over Cable (PoC) betrieben werden können. Es soll sowohl der Sender als auch der Empfänger mit Strom versorgt werden können.
- Kabel: Ein 1 m langes TOSLINK-Kabel ist im Lieferumfang enthalten.
- Stromversorgungseinheit: Das Gerät muss eine Wechselstromversorgung von 110-240V / 5V DC 0,5A mit austauschbaren Steckern unterstützen.
- Abmessungen: Das Gerät muss eine kompakte Baugröße von 61 x 57 x 25 mm (L x B x H) aufweisen.
- Gewicht: Das Gesamtgewicht des Geräts muss 0,45 kg betragen.
- Zubehör: Im Lieferumfang des Digital Audio Extender Kits muss ein 5V-Netzteil sowie ein TOSLINK-Kabel (1m) enthalten sein.
- Garantie: Das Gerät muss mit einer Garantie von mindestens 2 Jahren geliefert werden.
Erforderliche Qualitätsmerkmale:
- Normen: Das Produkt muss den einschlägigen Normen der Elektrotechnik und Informationstechnik entsprechen.
- Prüfzeichen: Das Gerät muss mit einem CE-Zeichen versehen sein und die Anforderungen für die Nutzung in Deutschland gemäß den relevanten europäischen Richtlinien erfüllen.
- Lieferung und Leistung: Die Lieferung und Montage des Systems erfolgt durch den Anbieter, wobei alle Komponenten des Extender-Kits (Sender, Empfänger, Netzteil, Kabel) vollständig und funktionsfähig bereitgestellt werden müssen.
- Das System muss vor der Übergabe in einwandfreiem Zustand geprüft und funktionsfähig sein.
Betriebsbedingungen:
- Betriebstemperatur: Das Gerät muss in einem Temperaturbereich von -40°C bis 85°C betriebsfähig sein.
- Luftfeuchtigkeit: Die maximale relative Luftfeuchtigkeit darf 95% nicht überschreiten (nicht kondensierend).
- Gehäuse: Das Gehäuse des Geräts muss aus ABS-Kunststoff bestehen und flammhemmend nach UL94HB zertifiziert sein.
