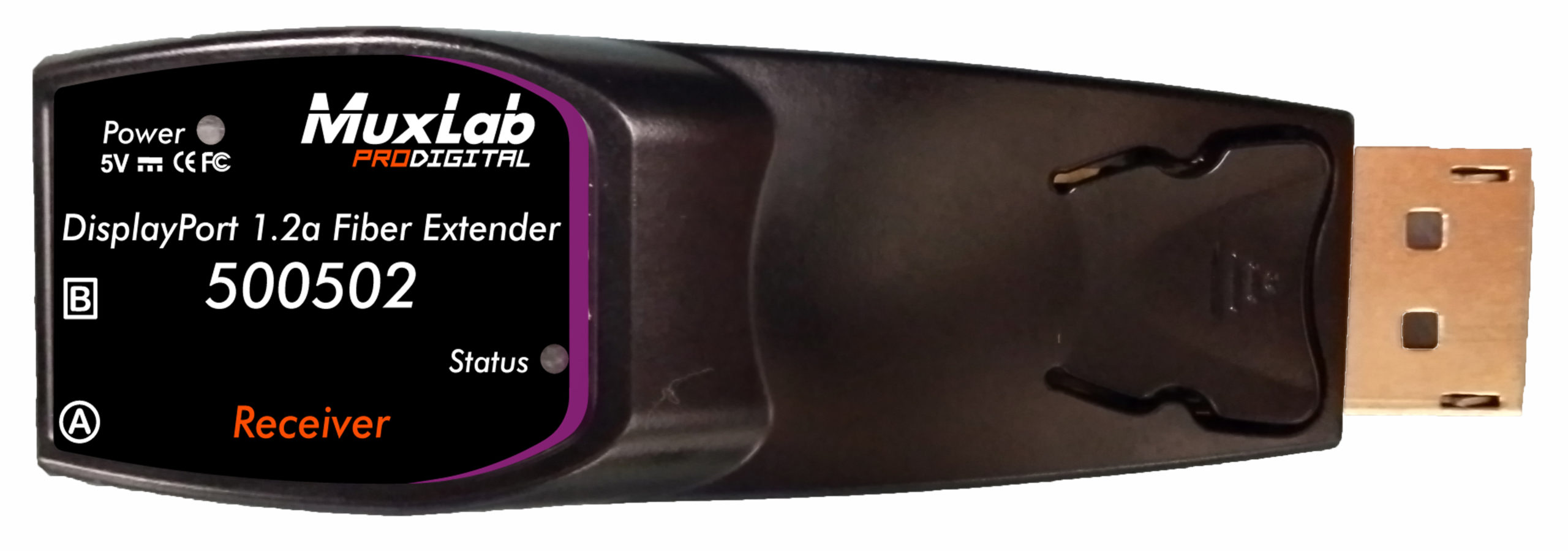

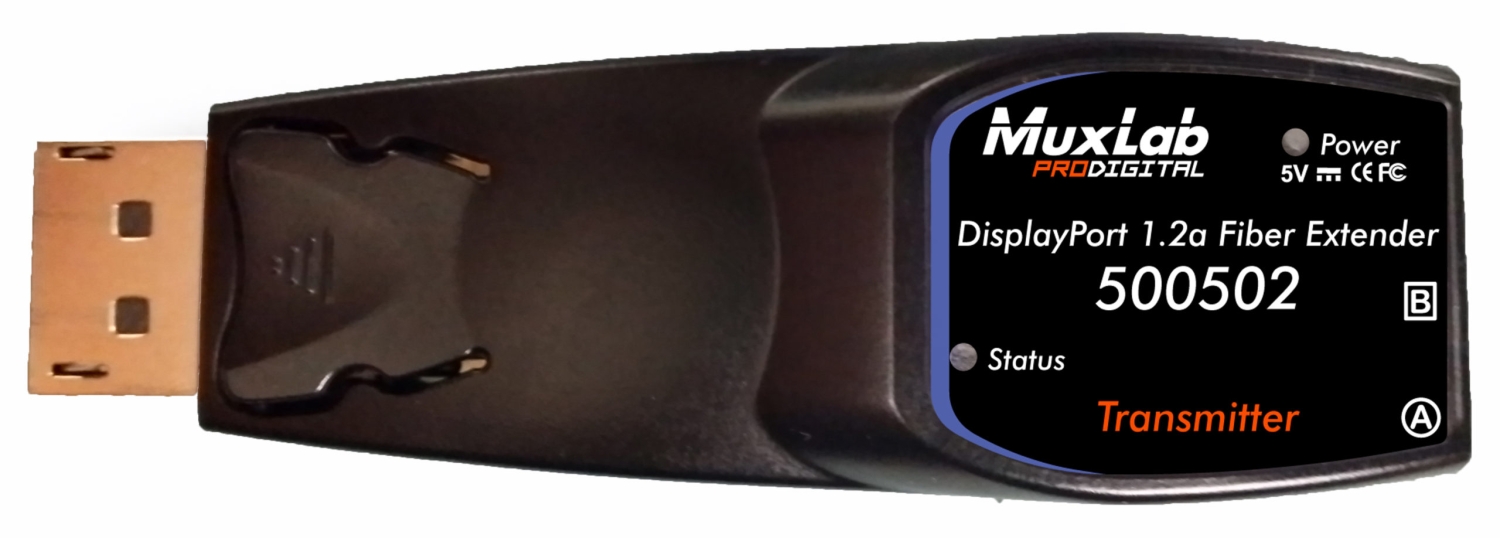

MuxLab DP Fiber-EX (500502)
MuxLab DB Fiber-EX (500502) • DisplayPort 1.2a Fiber Extender-Kit
Das DisplayPort 1.2a Fiber Extender Kit (500502) ermöglicht es dem Nutzer, WQUXGA (3840x2400) Video mit 60Hz Signal bis zu einer Entfernung von 100 m zu übertragen, ohne dass Skalierung oder Datenkompression auf das Signal angewendet werden. Das Gerät unterstützt eine Gesamtdatenübertragung von 21,6 Gbps (5,4 Gbps pro Lane).
Anwendungen:
Das DisplayPort 1.2a Fiber Extender Kit (500502) ermöglicht es dem Nutzer, WQUXGA (3840x2400) Video mit 60Hz Signal bis zu einer Entfernung von 100 m zu übertragen, ohne dass Skalierung oder Datenkompression auf das Signal angewendet werden. Das Gerät unterstützt eine Gesamtdatenübertragung von 21,6 Gbps (5,4 Gbps pro Lane).
Anwendungen:
- Erweiterung von DisplayPort-Monitoren in verschiedenen Anwendungen, einschließlich:
- Kommerzielle und private Computersysteme
- Computersysteme für Schulungen im Klassenzimmer
- Kollaborative Computersysteme
- Medizinische Informationscomputersysteme
Eigenschaften
- Erweiterung der DisplayPort-Konnektivität über Mehrmodenfaser
- Unterstützt den DisplayPort 1.2a Standard
- Bis zu 100 m über 50/125 μm Mehrmodenfaser
- Unterstützt WQUXGA (3840x2400) Auflösung bei 60Hz
- Bandbreite von 21,6 Gbps
- Unterstützt Dual-Mode DP (DP++)
- Unterstützt den Auxiliary/I2C-Kanal über Faser
- Kompakte Metallgehäuse für eine robuste und einfache Installation
Folgt in Kürze!
Technische Daten:
Umgebung: DisplayPort 1.2a
Geräte: Plasma, Projektoren, Monitore, PCs, Laptops und Server, die DisplayPort unterstützen.
Übertragung: Transparent für den Benutzer
Video-Bandbreite: 21,6 Gbps (5,4 Gbps pro Lane)
Video-Auflösung: Bis zu 3840x2400 bei 60Hz
Signale: DisplayPort 1.2a
Anschlüsse:
Kabel: Zwei (2) LC Multimode-Fasern mit 50/125 μm Kern
Stromversorgung: Zwei (2) 110-240V auf 5VDC, 1A Netzteile mit austauschbaren Steckblättern für US, UK und Europa
Temperatur:
Abmessungen: 26 x 72 x 15 mm
Gewicht: 0,45 kg
Compliance: Regulierung: FCC, CE, RoHS
Garantie: 2 Jahre
Umgebung: DisplayPort 1.2a
Geräte: Plasma, Projektoren, Monitore, PCs, Laptops und Server, die DisplayPort unterstützen.
Übertragung: Transparent für den Benutzer
Video-Bandbreite: 21,6 Gbps (5,4 Gbps pro Lane)
Video-Auflösung: Bis zu 3840x2400 bei 60Hz
Signale: DisplayPort 1.2a
Anschlüsse:
- Ein (1) DisplayPort-Männlichanschluss
- Zwei (2) LC-Optische Anschlüsse
- Ein (1) Micro-USB-Anschluss für externe Stromversorgung
Kabel: Zwei (2) LC Multimode-Fasern mit 50/125 μm Kern
Stromversorgung: Zwei (2) 110-240V auf 5VDC, 1A Netzteile mit austauschbaren Steckblättern für US, UK und Europa
Temperatur:
- Betrieb: 0° bis 50°C
- Lagerung: -30° bis 70°C
- Luftfeuchtigkeit: Bis zu 85%, nicht kondensierend
Abmessungen: 26 x 72 x 15 mm
Gewicht: 0,45 kg
Compliance: Regulierung: FCC, CE, RoHS
Garantie: 2 Jahre
VOB/C- und DIN 18299-konforme Ausschreibungstext für MuxLab DisplayPort Fiber-EX (500502):
1. Allgemeines – Lieferung und Leistungsumfang
Liefergegenstand: Lieferung eines DisplayPort-Extender-Sets MuxLab DisplayPort Fiber-EX (500502) zur verlustfreien Übertragung von DisplayPort 1.2a-Signalen über eine Multimode-Glasfaser (LC-Duplex) in Punkt-zu-Punkt-Konfiguration. Das Set ermöglicht Übertragungsstrecken von bis zu 100 m bei einer Auflösung von 3840 × 2400 px (WQUXGA) bei 60 Hz. Das Set enthält einen Transmitter, einen Receiver sowie zwei Netzteile mit austauschbaren Steckblättern für US, UK und Europa.
Typische Einsatzbereiche: KVM-Anwendungen, kommerzielle und private AV-Systeme, Projektorsysteme für Klassenzimmer, Besprechungsraumsysteme, kollaborative PC-Systeme, medizinische Informationssysteme.
2. Technische Beschreibung / Anforderungen
- Videoauflösungen: WQUXGA (3840 × 2400) @ 60 Hz
- DisplayPort-Version: 1.2a
- Datenrate: 21,6 Gbps (5,4 Gbps pro Lane)
- Kabelanforderung: 2 × LC-Duplex Multimode-Glasfaser 50/125 µm
- Stromversorgung: 2 × 5 V DC über USB (inkl. Netzteile)
- Mechanik / Gehäuse: Kompaktes Metallgehäuse; Abmessungen: 10,2 × 7,6 × 2,2 cm; Gewicht: 0,9 kg pro Einheit
- Umweltbedingungen: Betrieb: 0–50 °C; Lagerung: –30–70 °C; Luftfeuchtigkeit: bis zu 95 % nicht-kondensierend
- Zertifizierung & Garantie: CE, RoHS; Herstellergarantie 2 Jahre
3. Anforderungen gemäß VOB/C und DIN 18299
3.1 VOB/C – Allgemeine Technische Vertragsbedingungen
- Lieferung als vollständiges, betriebsbereites Set gemäß Herstellerdaten, inkl. Transmitter, Receiver, Netzteile, Bedienungsanleitung sowie Konformitätsnachweisen.
- Geräte müssen dem aktuellen Stand der Technik entsprechen (EMV, sichere und geschützte Gehäuse).
- Funktionsprüfung (DisplayPort-Bild) im Rahmen der Abnahme erforderlich.
3.2 DIN 18299 – Allgemeine Leistungen
- Positionierung als „Sonstige Leistung“ mit eindeutiger Hersteller- und Typenbezeichnung: MuxLab DisplayPort Fiber-EX (500502).
- Technische Leistungsbeschreibung muss alle genannten Parameter enthalten.
- Optionale Zusatzleistungen sollten separat ausgeschrieben werden: Montage, Glasfaserverlegung (LC-Duplex), Inbetriebnahme, Dokumentation mit Protokoll.
- Austauschbarkeit von Komponenten (TX/RX) und klare Kennzeichnung sind sicherzustellen.
