MuxLab DVI-Opt-Kit (500463)

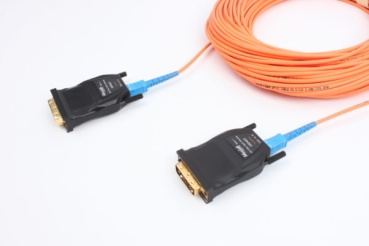

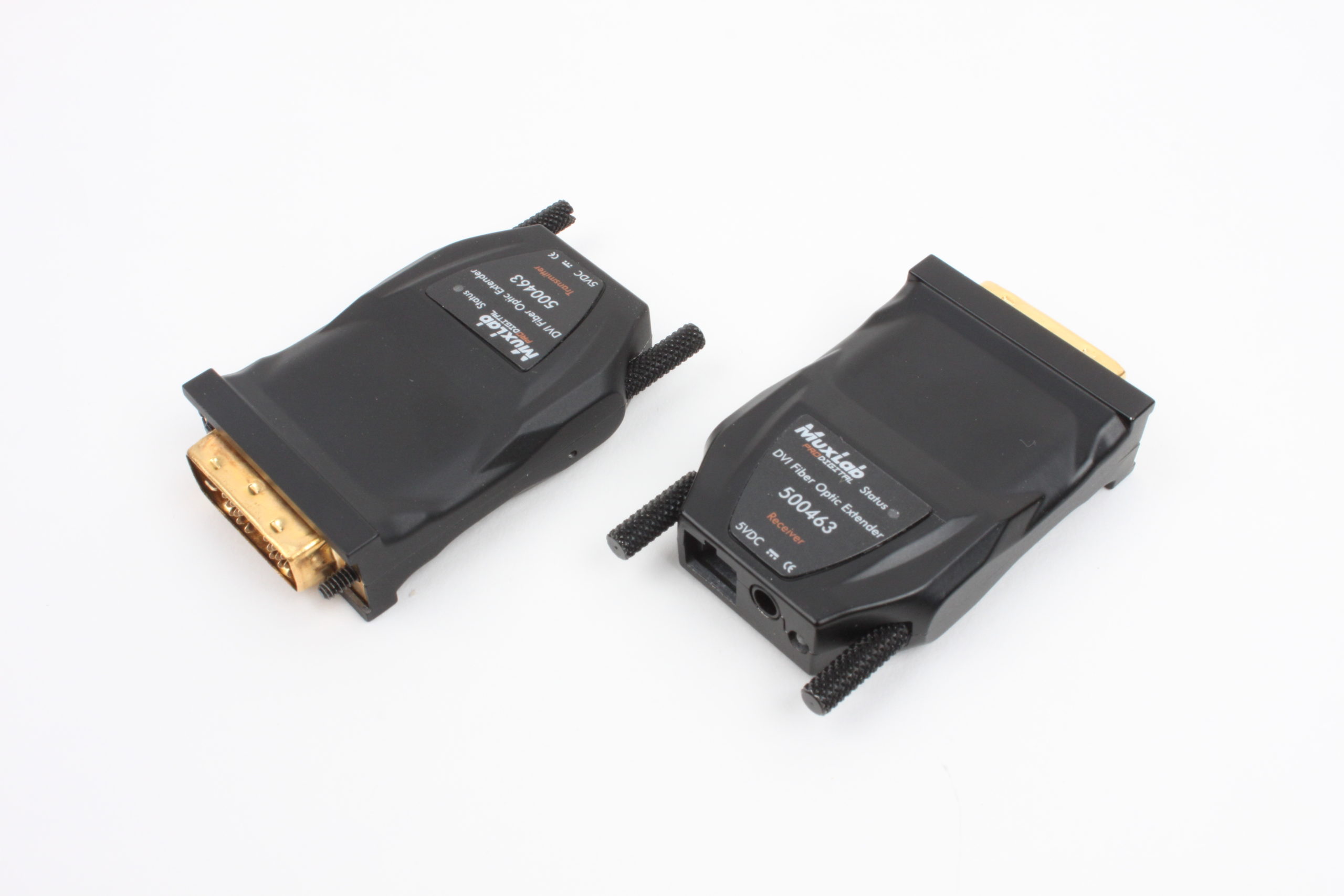

MuxLab DVI Opt-Kit (500463) • DVI Fiber Optic Extender-Kit
MuxLab DVI Fiber Optic Extender Kit ermöglicht die Verlängerung von DVI über ein einziges Glasfaserkabel bis zu 1.000 Metern. Das Kit verlängert das DVI-Display von Ihrer Videoquelle, indem es eine einzelne Faser verwendet. Die automatische EDID-Programmierung sorgt für eine einfache Synchronisation zwischen der Videoquelle und dem Display.
Anwendungen:
- Kommerzielle Anwendungen
- Regierungsbehörden
- Medizinische Bildgebung
- Effekte (FX)
- Simulationen
- Gaming
Eigenschaften
- Erweitert DVI-Geräte bis zu 1.000 m.
- Unterstützt Videoauflösungen bis zu 1080p und 1920 x 1200.
- Verwendet ein einadriges Multimode-Glasfaserkabel.
- Einfache EDID-Programmierung ermöglicht eine einfache Synchronisation.
- Unterstützt den DDWG-Standard für DVI-konforme Monitore.
- Video-Verstärkerbandbreite: 165 MHz (Einzelverbindung).
- Eingangs-DDC-Signal: 5 Volt p-p (TTL).
- DVI-Anschluss: Typ DVI-D, männlich.
- Link-Anschluss: SCPower-Versorgung: 5V DC.
Folgt in Kürze!
Folgt in Kürze!
VOB/C- und DIN 18299-konforme Ausschreibungstext für MuxLab DVI Fiber Optic Extender Kit (500463):
1. Allgemeines – Lieferung und Leistungsumfang
Liefergegenstand: Lieferung eines DVI-Extender-Sets MuxLab DVI Fiber Optic Extender Kit (500463) zur verlustfreien Übertragung von DVI-Signalen über eine einzelne Multimode-Glasfaser (SC-Anschluss) in Punkt-zu-Punkt-Konfiguration. Das Set ermöglicht Übertragungsstrecken von bis zu 1.000 m bei 1080p-Auflösungen. Das Set enthält einen Transmitter, einen Receiver sowie zwei Netzteile.
Typische Einsatzbereiche: Digitale Beschilderung, kommerzielle AV-Systeme, medizinische Bildgebung, Simulationen, Gaming, Regierungsbehörden.
2. Technische Beschreibung / Anforderungen
- Videoauflösungen: 1080p bis 1.000 m, 1920 × 1200
- HDCP & HDR: HDCP 1.3-konform
- Steuerungssignale: Keine
- Audio: Keine
- Kabelanforderung: 1 × Multimode-Glasfaser 50/125 µm oder 62,5/125 µm; SC-Stecker
- Stromversorgung: Zwei Netzteile 110–240 V auf 5 V DC; Leistungsaufnahme: TX ≈ 2,7 W, RX ≈ 2,3 W
- Mechanik / Gehäuse: Kunststoffgehäuse; Abmessungen ca. 10,2 × 7,6 × 2,2 cm; Gewicht ca. 0,9 kg pro Einheit
- Umweltbedingungen: Betrieb: 0–40 °C; Lagerung: –20–85 °C; Luftfeuchtigkeit ≤ 95 % (nicht kondensierend)
- Zertifizierung & Garantie: Konform mit CE, RoHS; Herstellergarantie 2 Jahre
3. Anforderungen gemäß VOB/C und DIN 18299
3.1 VOB/C – Allgemeine Technische Vertragsbedingungen
- Lieferung als vollständiges, betriebsbereites Set gemäß Herstellerdaten, inkl. Netzteile, Bedienungsanleitung sowie Konformitätsnachweisen.
- Geräte müssen dem aktuellen Stand der Technik entsprechen (EMV, sichere und geschützte Gehäuse).
- Funktionsprüfung (DVI-Bild) im Rahmen der Abnahme erforderlich.
3.2 DIN 18299 – Allgemeine Leistungen
- Positionierung als „Sonstige Leistung“ mit eindeutiger Hersteller- und Typenbezeichnung: MuxLab DVI Fiber Optic Extender Kit (500463).
- Technische Leistungsbeschreibung muss alle genannten Parameter enthalten.
- Optionale Zusatzleistungen sollten separat ausgeschrieben werden: Montage, Glasfaserverlegung (SC-Stecker), Inbetriebnahme, Dokumentation mit Protokoll.
- Austauschbarkeit von Komponenten (TX/RX) und klare Kennzeichnung sind sicherzustellen.
