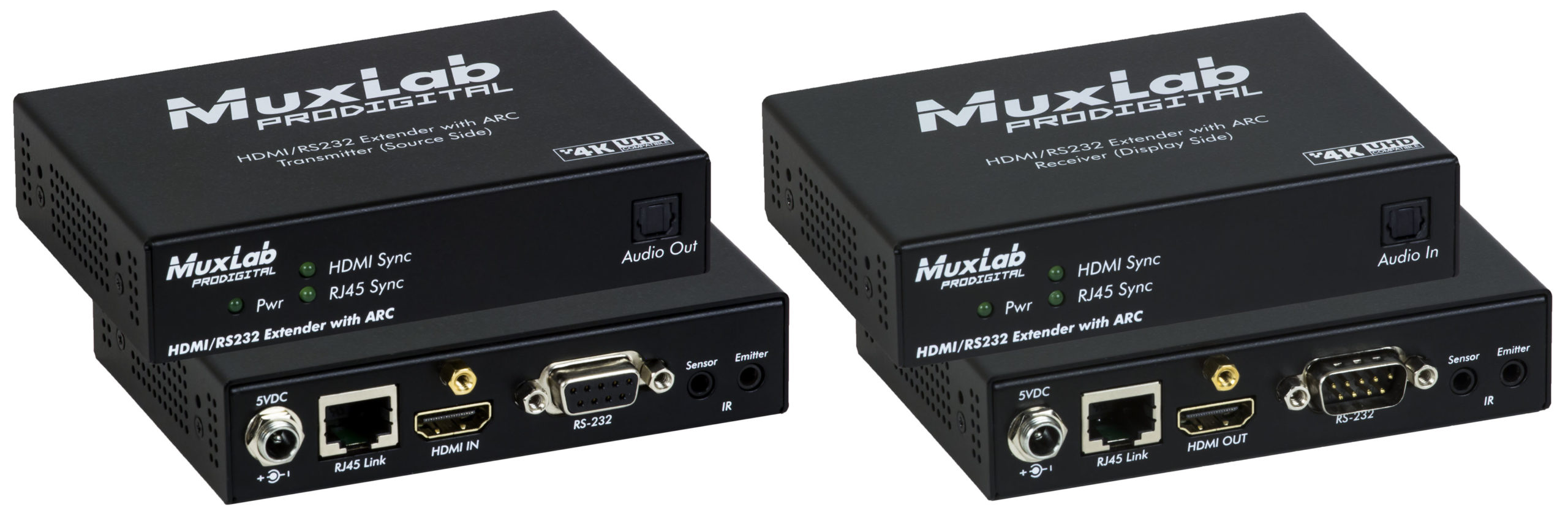

MuxLab HDMI-EX-ARCHDBT (500458-ARC)
MuxLab HDMI-EX-ARCHDBT (500458-ARC) • HDMI/RS232 Extender-Kit mit ARC, HDBaseT, UHD-4K

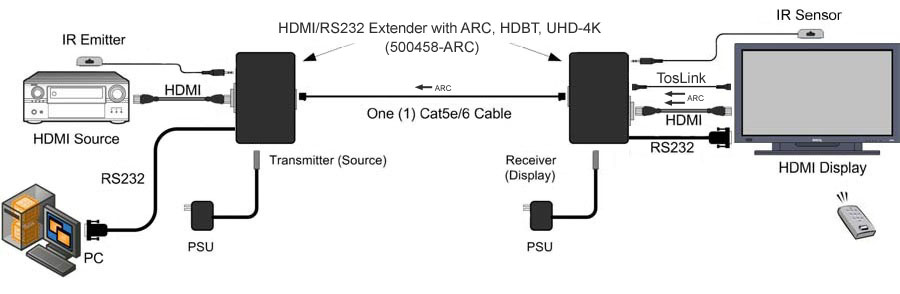

Das HDMI/RS232 Extender Kit mit ARC, HDBT, UHD-4K (500458-ARC) ermöglicht es, HDMI-Geräte über ein (1) CAT5e/6 ungeschirmtes Twisted-Pair-Kabel in einer Punkt-zu-Punkt-Konfiguration zu verbinden – mit einer Reichweite von bis zu 40 m bei 4K/30 (4:4:4) und 4K/60 (4:2:0) oder bis zu 70 m bei Auflösungen bis 1080p.
Das Kit unterstützt den Audio Return Channel (ARC), sodass der Empfänger Audiosignale von einem Endgerät wie einem Smart-TV zurück an den Sender und weiter an ein Audiosystem übermitteln kann. Das eingehende ARC-Signal kann entweder über den HDMI-Eingang oder den TosLink-Eingang des 500458-ARC-RX empfangen und über den TosLink-Ausgang des 500458-ARC-TX ausgegeben werden.
Das Gerät ist HDCP 2.2-konform und unterstützt RS232 sowie die bidirektionale IR-Signalübertragung zur Fernsteuerung von Endgeräten.
Lieferumfang:
Das HDMI/RS232 Extender Kit mit ARC, HDBT, UHD-4K (500458-ARC) ermöglicht es, HDMI-Geräte über ein (1) CAT5e/6 ungeschirmtes Twisted-Pair-Kabel in einer Punkt-zu-Punkt-Konfiguration zu verbinden – mit einer Reichweite von bis zu 40 m bei 4K/30 (4:4:4) und 4K/60 (4:2:0) oder bis zu 70 m bei Auflösungen bis 1080p.
Das Kit unterstützt den Audio Return Channel (ARC), sodass der Empfänger Audiosignale von einem Endgerät wie einem Smart-TV zurück an den Sender und weiter an ein Audiosystem übermitteln kann. Das eingehende ARC-Signal kann entweder über den HDMI-Eingang oder den TosLink-Eingang des 500458-ARC-RX empfangen und über den TosLink-Ausgang des 500458-ARC-TX ausgegeben werden.
Das Gerät ist HDCP 2.2-konform und unterstützt RS232 sowie die bidirektionale IR-Signalübertragung zur Fernsteuerung von Endgeräten.
Lieferumfang:
- ein (1) Sender
- ein (1) Empfänger
- ein (1) IR-Sender
- ein (1) IR-Sensor
- zwei (2) Netzteile
Eigenschaften
- Unterstützt 4K @ 24/25/30Hz (4:4:4) und 4K @ 60Hz (4:2:0) über Entfernungen von bis zu 40 m mit einem einzelnen CAT5e/6-Kabel
- Unterstützt 1080p und Full 3D über Entfernungen von bis zu 70 m mit einem einzelnen CAT5e/6-Kabel
- HDCP 2.2-konform
- Unterstützt Audio Return Channel (ARC)
- Unterstützt alle digitalen Audioformate
- Unterstützt RS232 und bidirektionale IR-Übertragung
- Inklusive IR-Sender und IR-Sensor (Trägerwelle)
Technische Daten
Umgebung: HDMI 2.0b
Geräte: DVDs, Blu-ray-Player, Projektoren, Monitore, Fernseher, PCs, Laptops, Server mit HDMI-Unterstützung.
Übertragung: Transparent für den Benutzer
Signale: HDMI 2.0b Protokoll
Anschlüsse: Kabel nicht enthalten
RJ45-Pinbelegung: Polaritätssensitiv (umgekehrte Polarität beachten). Verwenden Sie EIA/TIA 568 A oder B, 1:1-Verdrahtung.
Stromversorgung: Zwei (2) Netzteile 110–240 V / 5 VDC mit austauschbaren Steckern.
Leistungsaufnahme:
Abmessungen: 11,2 × 7,6 × 2,5 cm
Gewicht: 0,6 kg
Zertifizierungen: FCC, CE, RoHS
Garantie: 2 Jahre
Umgebung: HDMI 2.0b
Geräte: DVDs, Blu-ray-Player, Projektoren, Monitore, Fernseher, PCs, Laptops, Server mit HDMI-Unterstützung.
Übertragung: Transparent für den Benutzer
Signale: HDMI 2.0b Protokoll
Anschlüsse: Kabel nicht enthalten
- Eine (1) HDMI-Buchse
- Eine (1) RJ45S-Buchse für Cat5e/6 ungeschirmtes oder geschirmtes Twisted Pair
- Ein (1) DB9-Anschluss für RS232
- Ein (1) TosLink-Optischer Anschluss für Audio Return
- Zwei (2) 3,5-mm-Buchsen für IR-Sensor & -Sender (Trägerwelle)
- Ein (1) 2,1-mm-Verriegelungsstromanschluss
- 4K/30 (4:4:4): Cat 5e/6: 40 m
- 4K/60 (4:2:0): Cat 5e/6: 40 m
- 1080p/60: Cat 5e/6: 70 m
RJ45-Pinbelegung: Polaritätssensitiv (umgekehrte Polarität beachten). Verwenden Sie EIA/TIA 568 A oder B, 1:1-Verdrahtung.
- Pin 1 (R) – Pin 2 (T)
- Pin 3 (R) – Pin 6 (T)
- Pin 4 (R) – Pin 5 (T)
- Pin 7 (R) – Pin 8 (T)
Stromversorgung: Zwei (2) Netzteile 110–240 V / 5 VDC mit austauschbaren Steckern.
Leistungsaufnahme:
- Sender: 1,6 Watt
- Empfänger: 3,2 Watt
- Betrieb: 0 °C bis 40 °C
- Lagerung: -20 °C bis 85 °C
- Luftfeuchtigkeit: bis zu 95 % (nicht kondensierend)
Abmessungen: 11,2 × 7,6 × 2,5 cm
Gewicht: 0,6 kg
Zertifizierungen: FCC, CE, RoHS
Garantie: 2 Jahre
