MuxLab HDMI-EX50 (500408)
MuxLab HDMI-EX50 (500408) • HDMI 2.0 Extender-Kit, 50 m
Das Extender-Kit HDMI-EX50 (500408) ermöglicht die Verlängerung von hochauflösenden Video-/Audiosignalen und einseitigen IR-Befehlen bis zu 50 m zwischen dem Sender und Empfänger über ein einziges CAT5e/6-Kabel. Dieser Extender unterstützt Videoauflösungen bis zu 4K/60Hz 4:4:4, eine Bandbreite von 18 Gbps, HDCP 2.2, HDMI Loop-out am Sender sowie einseitiges IR-Durchschleifen zur Steuerung der Quelle.

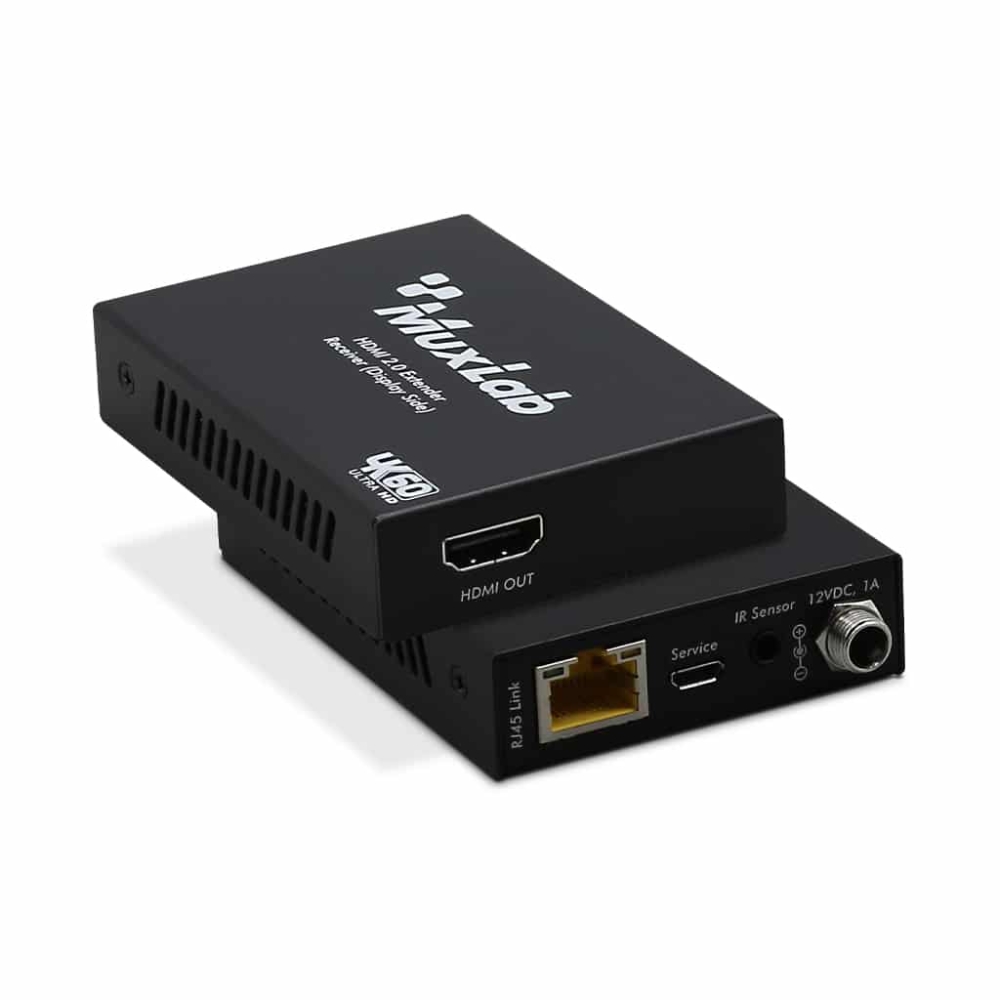

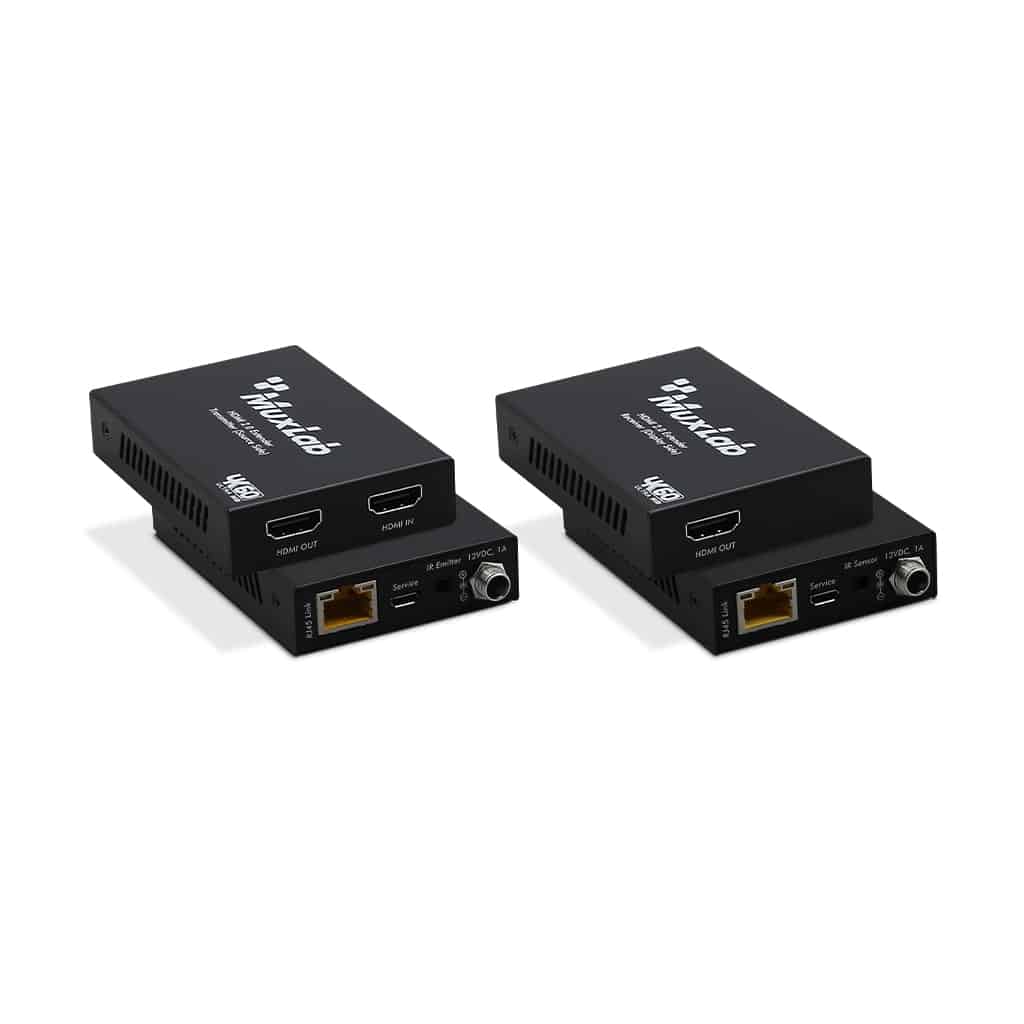

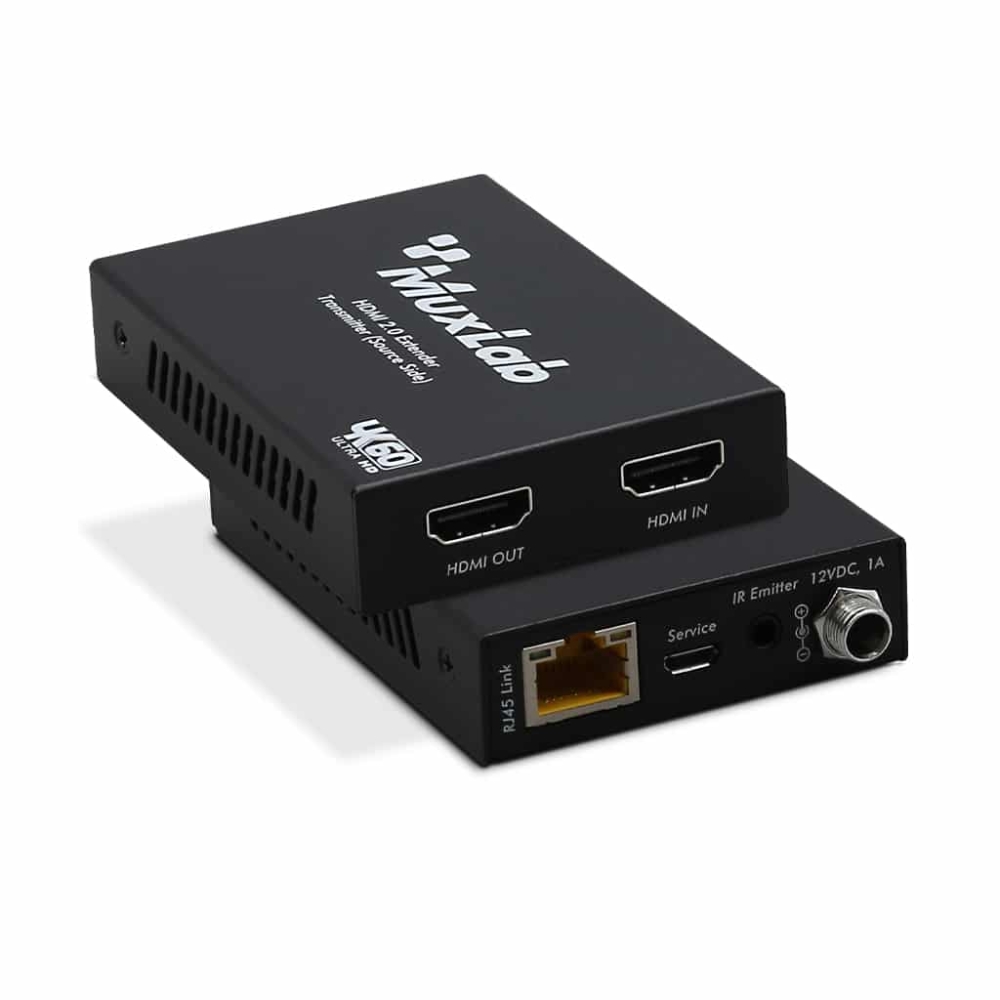

Das Extender-Kit umfasst eine Sender- und eine Empfängereinheit. Die Sender-Einheit erfasst das HDMI-Eingangssignal und überträgt das Signal über ein Cat5e/6-Kabel, während sie IR-Steuersignale aussendet. Die Empfängereinheit empfängt das HDMI-Signal und erfasst IR-Steuersignale.
Anwendungen:
Das Extender-Kit HDMI-EX50 (500408) ermöglicht die Verlängerung von hochauflösenden Video-/Audiosignalen und einseitigen IR-Befehlen bis zu 50 m zwischen dem Sender und Empfänger über ein einziges CAT5e/6-Kabel. Dieser Extender unterstützt Videoauflösungen bis zu 4K/60Hz 4:4:4, eine Bandbreite von 18 Gbps, HDCP 2.2, HDMI Loop-out am Sender sowie einseitiges IR-Durchschleifen zur Steuerung der Quelle.
Das Extender-Kit umfasst eine Sender- und eine Empfängereinheit. Die Sender-Einheit erfasst das HDMI-Eingangssignal und überträgt das Signal über ein Cat5e/6-Kabel, während sie IR-Steuersignale aussendet. Die Empfängereinheit empfängt das HDMI-Signal und erfasst IR-Steuersignale.
Anwendungen:
- Kommerzielle AV-Systeme
- Private AV-Systeme
- Kollaborative PC-Systeme
- Digitale Beschilderung
- Bildungseinrichtungen
- Konferenzraumsysteme
Eigenschaften:
- HDMI 2.0, HDCP 2.2 / HDCP 1.4 und DVI 1.0-konform
- Unterstützt eine Bandbreite von 18 Gbps
- Unterstützt Eingangs- und Ausgangs-Videoinhalte bis zu 4K/60Hz 4:4:4, verlängert die Distanz bis zu 50 m
- Unterstützt einen HDMI Loop-Ausgang
- Unterstützt einseitiges IR-Durchschleifen
- Unterstützt HDR-Funktion
- Unterstützt PoC (Power over Cable) Funktion, d.h. entweder der Sender oder der Empfänger wird durch ein 12VDC/1A Netzteil mit Strom versorgt, der andere benötigt keine Stromversorgung
- Unterstützt automatische EDID-Kopierfunktion
- Kompaktes Design für einfache und flexible Installation
Folgen in Kürze!
Technische Daten:
HDMI-Konformität: HDMI 2.0
HDCP-Konformität: HDCP 2.2 / HDCP 1.4
Video-Bandbreite: 18 Gbps
Videoauflösung: Bis zu 4K/60Hz 4:4:4
Farbformat: RGB / YCbCr 4:4:4, YCbCr 4:2:2/4:2:0, YUV 4:4:4
Farb-Tiefe:
ESD-Schutz: Menschliches Modell — ±8kV (Luftentladung) & ±4kV (Kontaktentladung)
Sender:
Farbe: Schwarz
Abmessungen: 61 mm [B] x 88 mm [T] x 18 mm [H]
Gewicht:
Betriebstemperatur: 0 - 40 °C
Lagertemperatur: -20 - 60 °C
Relative Luftfeuchtigkeit: 20 - 90 % RH (keine Kondensation)
Garantie: 2 Jahre
HDMI-Konformität: HDMI 2.0
HDCP-Konformität: HDCP 2.2 / HDCP 1.4
Video-Bandbreite: 18 Gbps
Videoauflösung: Bis zu 4K/60Hz 4:4:4
Farbformat: RGB / YCbCr 4:4:4, YCbCr 4:2:2/4:2:0, YUV 4:4:4
Farb-Tiefe:
- 8/10/12-Bit (1080P/60Hz, 4K/30Hz, 4K/60Hz YCbCr 4:2:2/4:2:0)
- 8-Bit (4K/60Hz 4:4:4)
ESD-Schutz: Menschliches Modell — ±8kV (Luftentladung) & ±4kV (Kontaktentladung)
Sender:
- Eingänge: 1 x HDMI Typ A (19-pol. weiblich), 1 x Service (Micro USB, Update-Port)
- Ausgänge: 1 x HDMI Typ A (19-pol. weiblich), 1 x IR Out (3,5 mm Stereo Mini-Klinke), 1 x CAT OUT (RJ45, 8-pol. weiblich)
- Eingänge: 1 x IR IN [3,5 mm Stereo Mini-Klinke], 1 x CAT IN [RJ45, 8-pol. weiblich], 1 x SERVICE [Micro USB, Update-Port]
- Ausgänge: 1 x HDMI Typ A (19-pol. weiblich)
Farbe: Schwarz
Abmessungen: 61 mm [B] x 88 mm [T] x 18 mm [H]
Gewicht:
- Sender: 160 g
- Empfänger: 155 g
- Eingang: 100 - 240VAC 50/60Hz
- Ausgang: 12VDC/1A
Betriebstemperatur: 0 - 40 °C
Lagertemperatur: -20 - 60 °C
Relative Luftfeuchtigkeit: 20 - 90 % RH (keine Kondensation)
Garantie: 2 Jahre
VOB/C- und DIN 18299-konforme Ausschreibungstext für MuxLab HDMI-EX50 HDMI-Extender (50 m über CAT5e/6):
1. Allgemeines, Lieferung und Leistungsumfang
Liefergegenstand: Lieferung eines HDMI-Extender-Kits vom Typ MuxLab HDMI-EX50, bestehend aus Transmitter und Receiver, zur verlustfreien Übertragung von HDMI-Signalen (inkl. 1080p und 3D) über ein einziges Cat5e/6-Kabel über eine Strecke von bis zu 50 m.
Lieferumfang gemäß Herstellerdaten:
- HDMI-Transmitter mit HDMI-Eingang, HDMI-Loop-Out, RJ45-Port, 3.5 mm IR-In/Out sowie eines Netzteils (nur Transmitter)
- HDMI-Receiver mit RJ45-Port, HDMI-Ausgang, 3.5 mm IR-In/Out
- IR-Emitter und IR-Sensor für Steuerung
- Netzteil für Transmitterseite inkludiert; Receiver benötigt keine zusätzliche Stromversorgung
Leistungspflicht: Lieferung als betriebsbereites Set inkl. aller Komponenten. Optional separat zu beauftragen: Montage, Verkabelung, Inbetriebnahme und Nachweis der Funktionstüchtigkeit.
2. Technische Beschreibung / Anforderungen
- Signaltiefe: HDMI 1080p (bis 50 m), 3D-kompatibel
- Kabellänge: Bis 50 m über ein CAT5e/6-Kabel
- EDID-Funktion: Umschaltbare EDID-Option: vom Loop-Out-Display oder vom Receiver-Display
- IR-Steuerung: Einweg-IR-Pass-Through zur Steuerung der Quelle über 3,5 mm-Buchsen
- Signal-LEDs: Link-LED am Transmitter, Lock-LED am Receiver zur Anzeige der Verbindung bzw. Ausgabe
- Stromversorgung: 5 V DC, geliefert (UK-Stecker) nur für Transmitter; Receiver wird über die Kabelverbindung betrieben
- Gehäuse: Schwarzes, lackiertes Metallgehäuse
- Abmessungen & Gewicht: Größe je Gerät: ca. 70 × 79 × 16 mm; Gewicht je ca. 133 g
- Garantie: 24 Monate Herstellergarantie
3. Anforderungen gemäß VOB/C und DIN 18299
3.1 VOB/C (Allgemeine Technische Vertragsbedingungen)
- Lieferung gemäß Herstellerunterlagen, betriebsbereit, mit vollständigem Zubehör.
- Schutzmaßnahmen und Qualität: korrosionsgeschütztes Gehäuse, sichere Steckverbindungen, EMV-gerecht.
- Dokumentation beizufügen: Installations- und Bedienungsanleitung, Konformitätserklärung, ggf. Prüfprotokolle.
3.2 DIN 18299 (Allgemeine Leistungen)
- Das Gerät ist als "Sonstige Leistung" zu definieren – Hersteller: MuxLab, Typ: HDMI-EX50.
- Exakte Leistungsbeschreibung aller technischen Parameter (siehe Tabelle).
- Optional: Fachgerechte Ausführung von Montage, Verkabelung (Cat5e/6), Inbetriebnahme, Funktionsprüfung als separate Position ausweisen.
