MuxLab HDMI Fiber-EX (500460) • HDMI 4K Fiber Extender-Kit

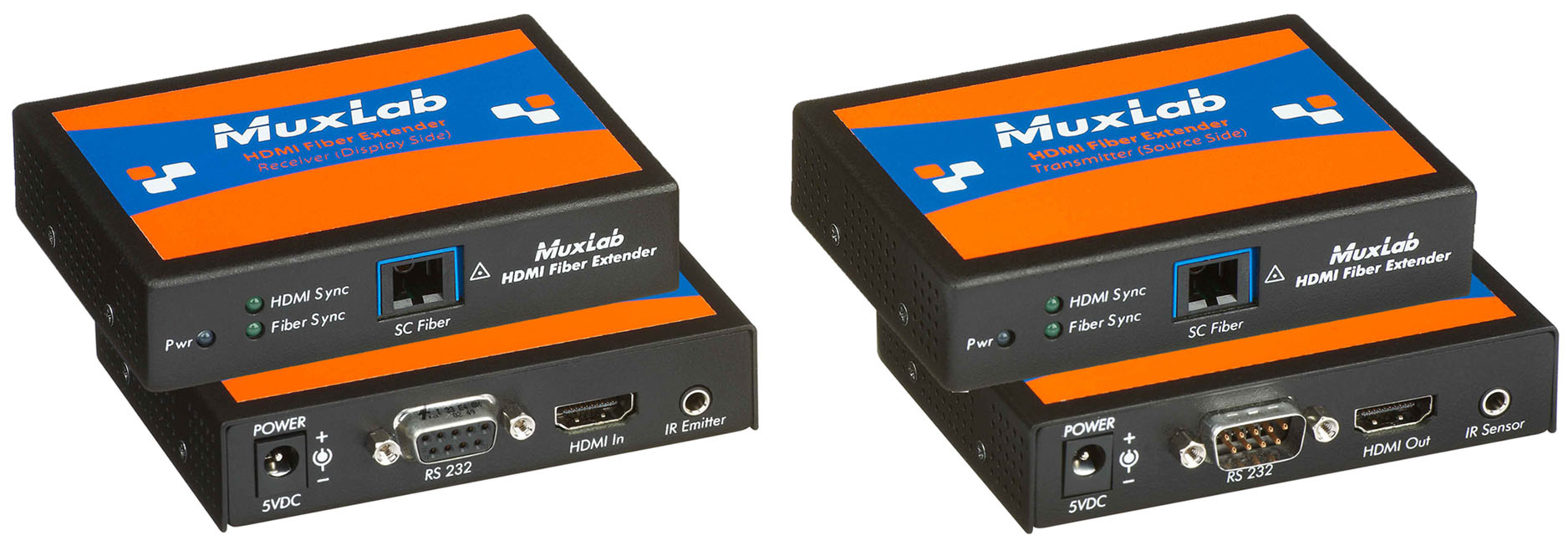

Dieser Fiber HDMI Extender ermöglicht die Verbindung von HDMI-Geräten bis zu einer Entfernung von 305 m über einen (1) Multimode-Faserstrang in einer Punkt-zu-Punkt-Konfiguration, abhängig von der Auflösung. Das HDMI Extender 4K Kit enthält einen (1) Sender, einen (1) Empfänger, den IR-Sensor (500998), den IR-Emitter (500999) sowie zwei (2) Netzteile.
Eigenschaften
- Bis zu 305 m über eine einzelne Multimode-Faser
- IR-Steuerung (IR-Sensor und IR-Emitter enthalten)
- SC-Anschluss für Multimode-Faser 62,5 µm/125 µm oder 50 µm/125 µm
- Unterstützt RS232
Folgt in Kürze!
Technische Daten:
Umgebung: HDMI 1.3a
Geräte: DVD, Plasma, Projektoren, Monitore, TVs, PCs, Laptops, Server, die HDMI unterstützen.
Übertragung: Transparent für den Benutzer
Bandbreite: 340 MHz
Signale: HDMI 1.3a Protokoll
Anschlüsse:
Maximale Entfernung: Basierend auf einer maximalen Länge von 6,6 ft (2 m) HDMI-Kabel pro Ende.
Stromversorgung: Zwei (2) 110-240V/5VDC Netzteile mit austauschbaren Klingen
Stromverbrauch:
Lagertemperatur: -20° bis 85°C
Luftfeuchtigkeit: Bis zu 95% ohne Kondensation
Gehäuse: Stahl
Abmessungen: 10,2 x 7,6 x 2,2 cm
Gewicht: 0,9 kg
Zertifikate: FCC, CE, RoHS
Entflammbarkeit: 94V0
Garantie: 2 Jahre
Umgebung: HDMI 1.3a
Geräte: DVD, Plasma, Projektoren, Monitore, TVs, PCs, Laptops, Server, die HDMI unterstützen.
Übertragung: Transparent für den Benutzer
Bandbreite: 340 MHz
Signale: HDMI 1.3a Protokoll
Anschlüsse:
- Ein (1) HDMI-Steckplatz
- Ein (1) SC-Fiberanschluss
- 3,5-mm-Buchsen für IR-Emitter und Sensor
- DB9-Anschlüsse für RS-232-Ports
Maximale Entfernung: Basierend auf einer maximalen Länge von 6,6 ft (2 m) HDMI-Kabel pro Ende.
- 1080P Video kann bis zu 305 m verlängert werden, abhängig vom verwendeten Faser-Typ.
- 100 m bei 62,5/125 μm (OM1) Multi-Mode SC-Faser
- 305 m bei 50/125 μm (OM3) Multi-Mode SC-Faser
Stromversorgung: Zwei (2) 110-240V/5VDC Netzteile mit austauschbaren Klingen
Stromverbrauch:
- Sender: 2,7 Watt
- Empfänger: 2,3 Watt
Lagertemperatur: -20° bis 85°C
Luftfeuchtigkeit: Bis zu 95% ohne Kondensation
Gehäuse: Stahl
Abmessungen: 10,2 x 7,6 x 2,2 cm
Gewicht: 0,9 kg
Zertifikate: FCC, CE, RoHS
Entflammbarkeit: 94V0
Garantie: 2 Jahre
VOB/C- und DIN 18299-konforme Ausschreibungstext für MuxLab HDMI Fiber-EX (Modell 500460):
1. Allgemeines – Lieferung und Leistungsumfang
Liefergegenstand: Lieferung eines HDMI-Extender-Sets MuxLab HDMI Fiber-EX (500460) zur verlustfreien Übertragung von HDMI-Signalen über eine einzelne Multimode-Glasfaser (SC-Anschluss) in Punkt-zu-Punkt-Konfiguration. Das Set ermöglicht Übertragungsstrecken von bis zu 100 m bei 1080p und bis zu 305 m bei 1080p-Auflösungen, abhängig vom verwendeten Faser-Typ. Das Set enthält einen Transmitter, einen Receiver, einen IR-Sensor (500998), einen IR-Emitter (500999) sowie zwei Netzteile.
Typische Einsatzbereiche: Digitale Beschilderung, kommerzielle AV-Systeme, Projektionslösungen in Bildungseinrichtungen, Konferenzräume, kollaborative PC-Arbeitsplätze, medizinische Informationssysteme.
2. Technische Beschreibung / Anforderungen
- Videoauflösungen: 1080p bis 305 m über 50/125 µm OM3 Multimode-Glasfaser; 1080p bis 100 m über 62,5/125 µm OM1 Multimode-Glasfaser
- HDCP & HDR: HDCP 1.3a-konform
- Steuerungssignale: Bidirektionale IR-Übertragung (IR-Sensor und IR-Emitter enthalten); RS-232-Durchleitung
- Audio: Weiterleitung sämtlicher digitalen Audioformate
- Kabelanforderung: 1 × Multimode-Glasfaser 50/125 µm oder 62,5/125 µm; SC-Stecker
- Stromversorgung: Zwei Netzteile 110–240 V auf 5 V DC (wechselbare Stecker); Leistungsaufnahme: TX ≈ 2,7 W, RX ≈ 2,3 W
- Mechanik / Gehäuse: Stahlgehäuse; Abmessungen ca. 10,2 × 7,6 × 2,2 cm; Gewicht ca. 0,9 kg pro Einheit
- Umweltbedingungen: Betrieb: 0–40 °C; Lagerung: –20–85 °C; Luftfeuchtigkeit ≤ 95 % (nicht kondensierend)
- Zertifizierung & Garantie: Konform mit FCC, CE, RoHS; Gehäuseflammklasse 94V‑0; Herstellergarantie 2 Jahre
3. Anforderungen gemäß VOB/C und DIN 18299
3.1 VOB/C – Allgemeine Technische Vertragsbedingungen
- Lieferung als vollständiges, betriebsbereites Set gemäß Herstellerdaten, inkl. Netzteile, Bedienungsanleitung sowie Konformitätsnachweisen.
- Geräte müssen dem aktuellen Stand der Technik entsprechen (EMV, sichere und geschützte Gehäuse, integrierte IR-Übertragung).
- Funktionsprüfung (HDMI-Bild, IR, RS-232) im Rahmen der Abnahme erforderlich.
3.2 DIN 18299 – Allgemeine Leistungen
- Positionierung als „Sonstige Leistung“ mit eindeutiger Hersteller- und Typenbezeichnung: MuxLab HDMI Fiber-EX (500460).
- Technische Leistungsbeschreibung muss alle genannten Parameter enthalten.
- Optionale Zusatzleistungen sollten separat ausgeschrieben werden: Montage, Glasfaserverlegung (SC-Stecker), Inbetriebnahme, Dokumentation mit Protokoll.
- Austauschbarkeit von Komponenten (TX/RX) und klare Kennzeichnung sind sicherzustellen.
