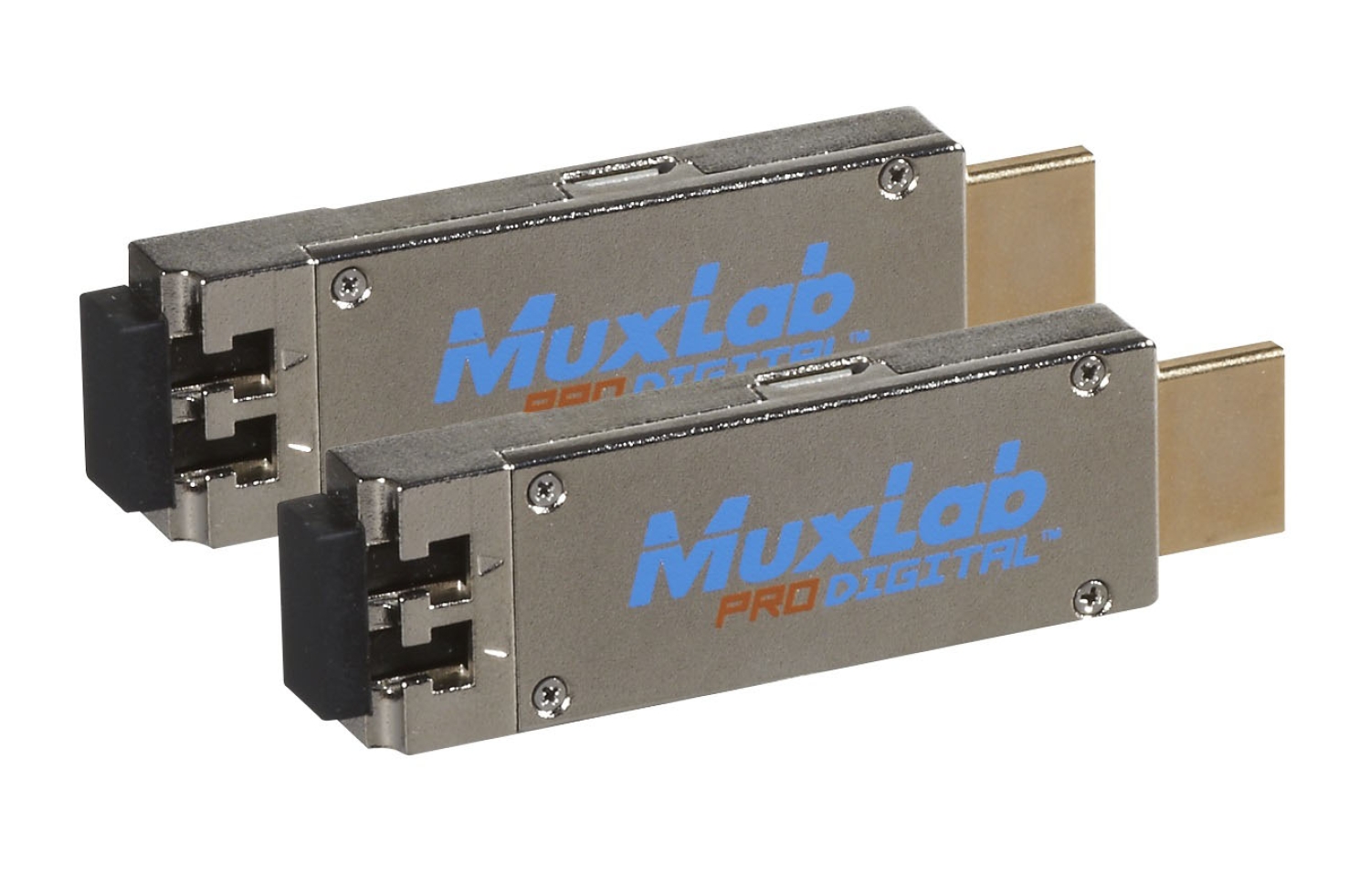

MuxLab HDMI Fiber Mini-EX (500461)
MuxLab HDMI Fiber Mini-EX (500461) • Mini HDMI 4K Fiber Extender-Kit
Das Mini HDMI Fiber 4K Extender Kit ermöglicht es, eine HDMI-Quelle, wie beispielsweise einen BluRay-Player, über eine duale Glasfaserverbindung an einen Monitor oder Projektor zu verlängern.
Das Mini HDMI Fiber 4K Extender Kit ermöglicht es, eine HDMI-Quelle, wie beispielsweise einen BluRay-Player, über eine duale Glasfaserverbindung an einen Monitor oder Projektor zu verlängern.
Eigenschaften
- HDMI 1.4a Unterstützung
- HDCP-Unterstützung
- Kompaktes Design
- Reichweite bis zu 300 m mit LC-Duplex-Multimode 50/125 µm OM3-Glasfaserkabel
- Unterstützt 4K @ 24, 25, 30 Hz
- Stromversorgung über Micro-USB-Anschluss
- Metallgehäuse für bessere Wärmeableitung
Folgt in Kürze!
Technische Daten
Umgebung: HDMI 1.4a (3D)
Geräte: DVD/Blu-Ray, Plasma, Projektoren, Monitore, TV, PCs, Laptops
Übertragung: Transparent für den Benutzer
Frequenz: 340 MHz
Signale: HDMI 1.4a Protokoll
Anschlüsse:
Audio: LPCM 7.1CH, Dolby TrueHD und DTS-HD Master Audio
HDCP: Revision 1.3
Glasfaserkabel: LC Duplex Multimode 50/125 μm OM3 Glasfaserkabel
Entfernung: Bis zu 300 m mit OM3 Multimode Glasfaserkabel
Temperatur:
Gehäuse: Metallgehäuse
Abmessungen: 70 mm x 20 mm x 8 mm
Gewicht: 0.13 kg
Garantie: 2 Jahre
Umgebung: HDMI 1.4a (3D)
Geräte: DVD/Blu-Ray, Plasma, Projektoren, Monitore, TV, PCs, Laptops
Übertragung: Transparent für den Benutzer
Frequenz: 340 MHz
Signale: HDMI 1.4a Protokoll
Anschlüsse:
- HDMI-Buchse
- Duplex LC-Glasfaseranschlüsse
- Micro-USB (zur Stromversorgung des Geräts über ein externes Gerät wie Quelle und Display – Typ A zu Micro-USB-Kabel enthalten)
- 480i bis 1080p @ 50/60 FPS
- 1080p @ 24/50/60 FPS
- 3840 x 2160 @ 24/25/30 FPS
- VGA bis UXGA
Audio: LPCM 7.1CH, Dolby TrueHD und DTS-HD Master Audio
HDCP: Revision 1.3
Glasfaserkabel: LC Duplex Multimode 50/125 μm OM3 Glasfaserkabel
Entfernung: Bis zu 300 m mit OM3 Multimode Glasfaserkabel
Temperatur:
- Betrieb: 0° bis 50°C
- Lagerung: -20° bis 60°C
Gehäuse: Metallgehäuse
Abmessungen: 70 mm x 20 mm x 8 mm
Gewicht: 0.13 kg
Garantie: 2 Jahre
Hier ist der VOB/C- und DIN 18299-konforme Ausschreibungstext für MuxLab HDMI Fiber Mini-EX (Modell 500461):
1. Allgemeines – Lieferung und Leistungsumfang
Liefergegenstand: Lieferung eines HDMI-Extender-Sets MuxLab HDMI Fiber Mini-EX (500461) zur verlustfreien Übertragung von HDMI-Signalen über eine einzelne Multimode-Glasfaser (LC-Duplex) in Punkt-zu-Punkt-Konfiguration. Das Set ermöglicht Übertragungsstrecken von bis zu 300 m bei 4K-Auflösungen (24/25/30 Hz) und bis zu 100 m bei 1080p-Auflösungen. Das Set enthält einen Transmitter, einen Receiver sowie ein Micro-USB-Kabel für die Stromversorgung.
Typische Einsatzbereiche: Digitale Beschilderung, kommerzielle AV-Systeme, Projektionslösungen in Bildungseinrichtungen, Konferenzräume, kollaborative PC-Arbeitsplätze, medizinische Informationssysteme.
2. Technische Beschreibung / Anforderungen
- Videoauflösungen: 4K (3840 × 2160) @ 24/25/30 Hz, 1080p @ 50/60 Hz, 1080p @ 24/50/60 Hz
- HDCP & HDR: HDCP 1.3-konform
- Audio: LPCM 7.1, Dolby TrueHD, DTS-HD Master Audio
- Kabelanforderung: 1 × LC-Duplex Multimode 50/125 µm OM3 Glasfaser
- Stromversorgung: Micro-USB-Anschluss (USB-A zu Micro-USB Kabel enthalten); optionales Netzteil erforderlich
- Mechanik / Gehäuse: Metallgehäuse für bessere Wärmeableitung; Abmessungen: 70 × 20 × 8 mm; Gewicht: 0,13 kg
- Umweltbedingungen: Betrieb: 0–50 °C; Lagerung: –20–60 °C; Luftfeuchtigkeit: bis zu 90 % nicht-kondensierend
- Zertifizierung & Garantie: 2 Jahre Herstellergarantie
3. Anforderungen gemäß VOB/C und DIN 18299
3.1 VOB/C – Allgemeine Technische Vertragsbedingungen
- Lieferung als vollständiges, betriebsbereites Set gemäß Herstellerdaten, inkl. Transmitter, Receiver, Micro-USB-Kabel, Bedienungsanleitung sowie Konformitätsnachweisen.
- Geräte müssen dem aktuellen Stand der Technik entsprechen (EMV, sichere und geschützte Gehäuse, integrierte IR-Übertragung).
- Funktionsprüfung (HDMI-Bild) im Rahmen der Abnahme erforderlich.
3.2 DIN 18299 – Allgemeine Leistungen
- Positionierung als „Sonstige Leistung“ mit eindeutiger Hersteller- und Typenbezeichnung: MuxLab HDMI Fiber Mini-EX (500461).
- Technische Leistungsbeschreibung muss alle genannten Parameter enthalten.
- Optionale Zusatzleistungen sollten separat ausgeschrieben werden: Montage, Glasfaserverlegung (LC-Duplex), Inbetriebnahme, Dokumentation mit Protokoll.
- Austauschbarkeit von Komponenten (TX/RX) und klare Kennzeichnung sind sicherzustellen.
