MuxLab HDMI-KVM-HDBT-EX100 (500449)
MuxLab HDMI-KVM-HDBT-EX100 (500449) • HDMI 2.0 KVM HDBaseT Extender-Kit, 100 m

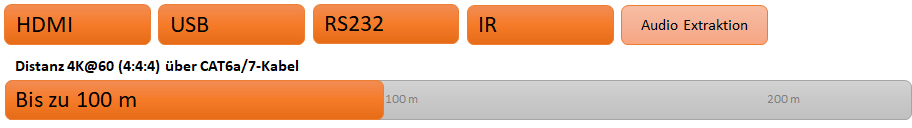

Das MuxLab HDMI-KVM-HDBT-EX100 Extender Kit (Modell: 500449) ermöglicht die Übertragung eines HDMI-Kanals, eines USB 2.0-Signals, eines RS232-Signals und eines bidirektionalen IR-Signals über Entfernungen von bis zu 100 m bei 4K@60Hz (4:4:4)-Auflösung über ein (1) CAT6a/7 ungeschirmtes Twisted-Pair-Kabel in einer Punkt-zu-Punkt-Konfiguration.
Das MuxLab HDMI 2.0 KVM HDBT Extender Kit umfasst einen (1) Sender und einen (1) Empfänger. Der Extender unterstützt EDID-Management, bidirektionale PoC-Funktion und kann zwischen dem HDBT Standard Mode (Werkseinstellung) und dem HDBT Long Reach Mode umschalten. Der Extender verfügt sowohl im Sender als auch im Empfänger über einen 1×2 USB-Hub zur Übertragung von USB-Datenströmen und einen analogen Audioanschluss, der für die Audio-De-Embedding-Ausgabe verwendet wird.
Das MuxLab HDMI-KVM-HDBT-EX100 Extender Kit (Modell: 500449) ermöglicht die Übertragung eines HDMI-Kanals, eines USB 2.0-Signals, eines RS232-Signals und eines bidirektionalen IR-Signals über Entfernungen von bis zu 100 m bei 4K@60Hz (4:4:4)-Auflösung über ein (1) CAT6a/7 ungeschirmtes Twisted-Pair-Kabel in einer Punkt-zu-Punkt-Konfiguration.
Das MuxLab HDMI 2.0 KVM HDBT Extender Kit umfasst einen (1) Sender und einen (1) Empfänger. Der Extender unterstützt EDID-Management, bidirektionale PoC-Funktion und kann zwischen dem HDBT Standard Mode (Werkseinstellung) und dem HDBT Long Reach Mode umschalten. Der Extender verfügt sowohl im Sender als auch im Empfänger über einen 1×2 USB-Hub zur Übertragung von USB-Datenströmen und einen analogen Audioanschluss, der für die Audio-De-Embedding-Ausgabe verwendet wird.
Eigenschaften:
- Unterstützt HDMI 2.0b (4K/60 4:4:4) & HDCP 2.2
- Unterstützt eine Video-Bandbreite von 18 Gbps
- Übertragung von 4K/60Hz bis zu 100 m über ein einzelnes CAT6A/7-Kabel
- Übertragung von 1080p/60Hz bis zu 150 m über ein einzelnes CAT6/6A/7-Kabel
- Unterstützt HDR, HDR10, HDR10+, Dolby Vision und HLG-Durchleitung
- Unterstützt LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD-Durchleitung
- Unterstützt bidirektionales PoC (Power over Cable)
- Unterstützt 3,5 mm analoge Audio-De-Embedding an TX und RX
VOB/C- und DIN 18299-konformer Ausschreibungstext für MuxLab HDMI 2.0 KVM HDBaseT Extender Kit, 100 m (Modell 500449):
1. Allgemeines, Lieferung und Leistungsumfang
Liefergegenstand: Lieferung eines HDMI-KVM-Extender-Kits MuxLab (Modell 500449) zur signalgetreuen Übertragung von HDMI-Video, USB 2.0, RS-232 und bi-direktionalem IR über eine einzelne Cat 6a oder Cat 7 Leitung (HDBaseT „point-to-point“) bis zu 100 m bei 4K/60 Hz (4:4:4).
Lieferumfang laut Hersteller:
- Transmitter
- Receiver
- IR-Blaster-Kabel (1,5 m)
- IR-Empfänger-Kabel (1,5 m)
- 2 Stück 3-polige Phoenix-Steckverbinder (male)
- 4 Montage-Ohren
- 8 Schrauben (KM3×4)
- 24 V / 1 A Sperrnetzteil (US/EU, CE/FCC/UL-zertifiziert)
- Bedienungsanleitung / Handbuch
Leistungspflicht: Die Lieferung erfolgt als vollständiges, betriebsbereites Set. Montage, Verkabelung, Inbetriebnahme und Funktionsprüfung sind nur im Ausschreibungstext enthalten, sofern entsprechend beauftragt.
2. Technische Beschreibung / Anforderungen
- HDMI-Compliance: HDMI 2.0b, HDCP 2.2, 18 Gbps Videobandbreite
- Videoübertragung: 4K/60 Hz (4:4:4) bis 100 m über Cat 6a/7; 1080p/60 bis 150 m (Long-Reach-Modus)
- HDR-Formatunterstützung: HDR, HDR10, HDR10+, Dolby Vision, HLG
- Audioformate: LPCM, Dolby Digital/Plus/EX, Dolby TrueHD, DTS-Formate, DSD
- USB-Erweiterung: 1×2 USB-Hub (Transmitter & Receiver) – USB 2.0
- IR- und RS-232-Signalübertragung: Bidirektional über je 3,5 mm Klinke (IR) und Phoenix-RS-232-Anschlüsse
- EDID-Management & Betriebsmodi: EDID-Switch („Display kopieren“, 4K30, 1080p60 etc.), Umschaltung HDBaseT Standard bzw. Long-Reach Modes
- PoC-Funktion: Bidirektionale Stromversorgung über Kabel – nur ein Netzteil pro Set erforderlich
- Gehäuse: Schwarzes Metallgehäuse, TX: 144×78×23 mm (323 g), RX: gleichermaßen ~319 g
- Stromversorgung & Leistungsaufnahme: 24 V DC, 1 A, ca. 14,3 W (PoC-Modus)
- Umgebungsbedingungen: Betriebstemperatur: 0–40 °C; Lagerung: –20–60 °C; 20–90 % RH (nicht kondensierend)
- Zertifizierungen & Garantie: CE, FCC, RoHS; 2 Jahre Garantie
3. Anforderungen gemäß VOB/C und DIN 18299
3.1. VOB/C – Allgemeine Technische Vertragsbedingungen
- Lieferung gemäß Herstellerangaben mit vollständigem Zubehör und betriebsfertigem Zustand.
- Qualität entsprechend aktuellem Stand der Technik, inklusive EMV-Schutz, sichere und korrosionsgeschützte Steckverbindungen, IP-/Schutzanforderungen entsprechend Einsatzzweck.
- Sicherheitsnachweise und Dokumentationen (inkl. CE-Konformität, Bedienungs- und Installationsanleitung) sind Bestandteil der Lieferung.
- Funktions- und Abnahmeprüfung der Übertragung (Bild, USB, IR, RS-232) zur Abnahme erforderlich.
3.2. DIN 18299 – Allgemeine Leistungen
- Als „Sonstige Leistung“ auszuweisen; exakte Bezeichnung (Hersteller: MuxLab, Typ: 500449).
- Technische Leistungsbeschreibung muss alle oben genannten Parameter beinhalten.
- Kabelverlegung, Termination (Cat 6a/7, EIA/TIA-Standards), Montage, Beschriftung, Inbetriebnahme und Dokumentation (z. B. Übergabeprotokoll) sind gesondert zu beauftragen.
- Wartbarkeit: Austauschbarkeit von Sender/Empfänger, EDID-Switchbarkeit, modularer Aufbau.
