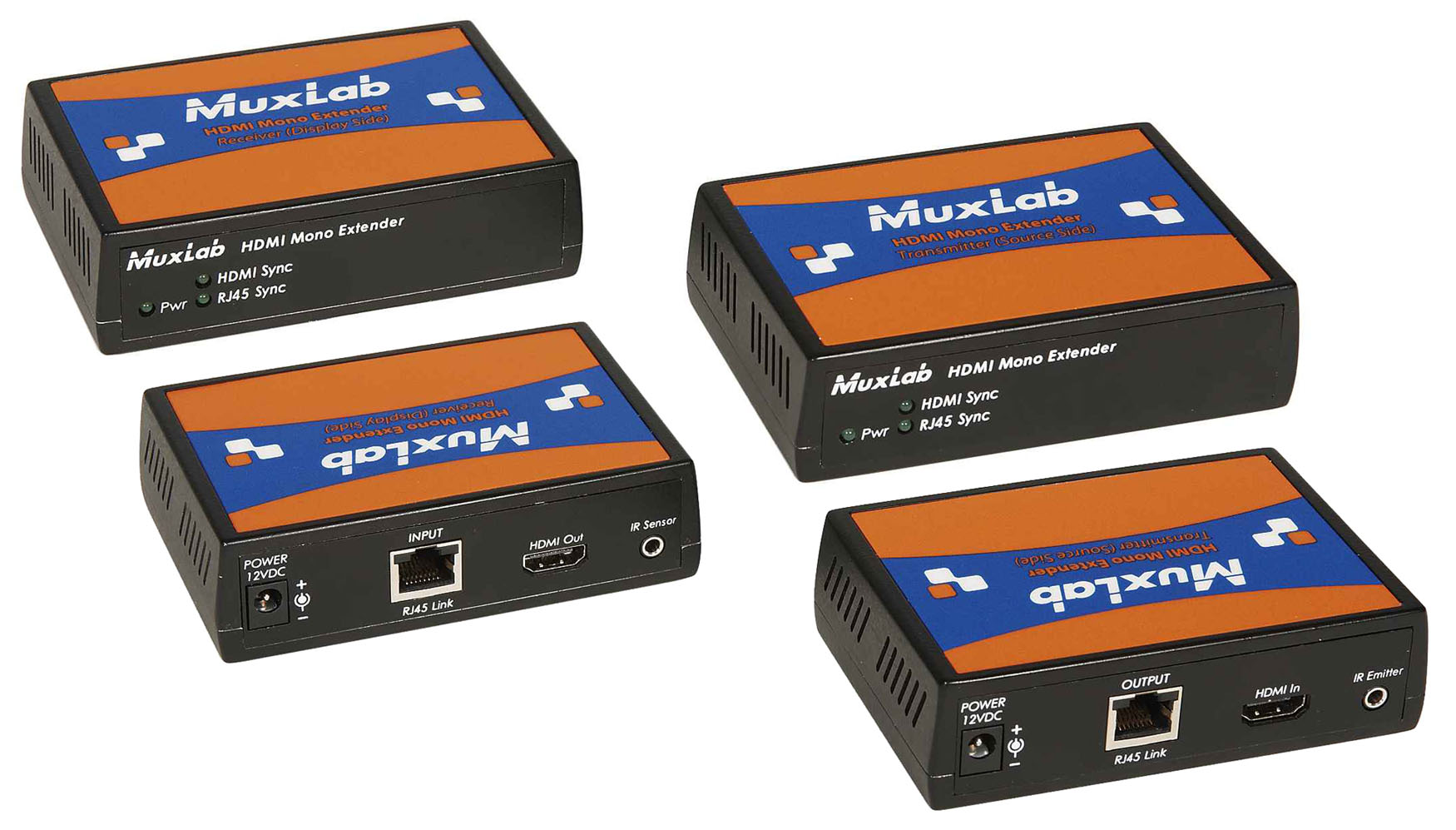

MuxLab HDMI-EX-Plus-HDBT (500450-LR)

Eigenschaften

• Unterstützt HDMI 1.3a bei 1080p 8-Bit
• Unterstützt Long Reach-Übertragungsdistanzen von bis zu 150 m über CAT5e/6 UTP- oder STP-Kabel
• Unterstützt IR-Fernsteuerung von Endgeräten
• IR-Emitter (500998) und IR-Sensor (500999) im Lieferumfang enthalten

Folgt in Kürze!

Technische Daten

Umgebung: HDMI 1.3a

Geräte: DVD-Player, Plasmafernseher, Projektoren, Monitore, Fernseher, PCs, Laptops, Server mit HDMI-Unterstützung

Übertragung: Transparent für den Benutzer

Bandbreite: 148,5 MHz

Signale: HDMI 1.3a-Protokoll

Anschlüsse:

• Ein (1) HDMI-Anschluss
• Ein (1) RJ45S-Anschluss für CAT5e/6 (geschirmte oder ungeschirmte Twisted-Pair-Kabel)
• 3,5-mm-Klinkenbuchsen für IR-Emitter und -Empfänger

Hinweis: HDMI-Kabel nicht im Lieferumfang enthalten

Maximale Übertragungsdistanz: Basierend auf einer maximalen HDMI-Kabellänge von 2 m an jedem Ende:

• 480i/p: CAT5e/6 – 150 m
• 720p, 1080i: CAT5e/6 – 150 m
• 1080p 8-Bit: CAT5e/6 – 150 m

Hinweis: In elektrisch störungsanfälligen Umgebungen muss ein STP-Kabel (geschirmtes Twisted Pair) verwendet werden. Kreuzverbindungen können die effektive Übertragungsdistanz je nach Kabelqualität verringern.

RJ45-Pinbelegung: Achtung: Verpolungsempfindlich. Verwenden Sie EIA/TIA 568A oder 568B für durchgehende Verdrahtung (Straight-Through).
RJ45-Verbindung:

• Pin 1 (R) ↔ Pin 2 (T)
• Pin 3 (R) ↔ Pin 6 (T)
• Pin 4 (R) ↔ Pin 5 (T)
• Pin 7 (R) ↔ Pin 8 (T)

Kabel: Ein (1) CAT5e/6- oder höherwertiges Twisted-Pair-Kabel erforderlich

Stromversorgung: Zwei (2) Netzteile 110–240 V auf 5 VDC mit austauschbaren Steckern

Leistungsaufnahme:

• Sender: 4 Watt
• Empfänger: 6 Watt

Temperatur:

• Betrieb: 0 °C bis 40 °C
• Lagerung: -20 °C bis 85 °C
• Luftfeuchtigkeit: Bis zu 95 % (nicht kondensierend)

Gehäuse: Aluminium

Abmessungen: 11,4 × 7,6 × 3,2 cm

Gewicht: 1,2 kg

Zertifizierungen:

• Regulatorisch: FCC, CE, RoHS
• Entflammbarkeit: 94V-0

Garantie: 2 Jahre
