MuxLab HDMI-RS232 EX40 (500459)

Eigenschaften

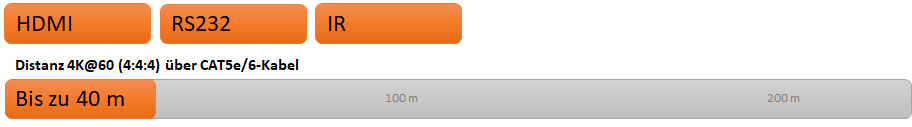

• Unterstützt 4K @ 24/25/30/60Hz (4:4:4) bis zu Entfernungen von 40 m über ein einziges CAT5e/6 Kabel
• Unterstützt 1080p und volles 3D bis zu Entfernungen von 70 m über ein einziges CAT5e/6 Kabel
• Verwendet visuell verlustfreie leichte Kompression bei 4K/60 (4:4:4)
• HDCP 2.2 konform
• Unterstützt HDR
• Unterstützt RS232 und bidirektionale IR-Durchleitung
• Unterstützt alle digitalen Audiomodi
• Inklusive IR-Emitter und IR-Sensor (Trägerwelle)
• Unterstützt PoC (Power over Cable)

Folgt in Kürze!

Technische Daten

Umgebung: HDMI 2.0

Geräte: DVDs, Blu-ray-Player, Projektoren, Monitore, Fernseher, PCs, Laptops, Server mit HDMI-Unterstützung.

Übertragung: Transparent für den Benutzer

Signale: HDMI 2.0-Protokoll

Anschlüsse: Kabel nicht enthalten

• Ein (1) HDMI-Buchse
• Ein (1) RJ45S für Cat5e/6 ungeschirmtes oder geschirmtes Twisted-Pair-Kabel
• Ein (1) 3-poliger Terminalblock für RS232
• Zwei (2) 3,5-mm-Buchsen für IR-Sensor und Emitter (Trägerwelle)
• Ein (1) 2,1-mm-Sicherungskabelanschluss

Maximale Entfernung: Basierend auf einer maximalen Länge von 2 m HDMI-Kabel pro Ende

• 4K/60 (4:4:4): CAT5e/6 40 m
• 1080p/60: CAT5e/6 70 m

Hinweis: Wenn das Gerät in einer elektrisch störanfälligen Umgebung installiert wird, muss ein STP-Kabel verwendet werden. Auch eine Kreuzverbindung verringert die effektive Entfernung, abhängig von der Qualität des verwendeten verdrillten Kabels.

RJ45 Pin-Konfiguration: Umkehrpolungs-sensitiv. Verwenden Sie EIA/TIA 568 A oder B, durchgehende Verkabelung.
RJ45-Verbindung:

• Pin 1 (R) Pin 2 (T)
• Pin 3 (R) Pin 6 (T)
• Pin 4 (R) Pin 5 (T)
• Pin 7 (R) Pin 8 (T)

Kabel: Ein (1) Cat 5e oder besser verdrilltes Paar Kabel erforderlich.

Stromversorgung: Ein (1) 110-240V/12VDC @ 2A Netzteil mit austauschbaren Steckblättern.

Stromverbrauch:

• Sender: 10,44 Watt
• Empfänger: 10,44 Watt

Temperatur:

• Betrieb: 0º bis 40º C
• Lagerung: -20º bis 85º C
• Feuchtigkeit: Bis zu 95% nicht-kondensierend

Gehäuse: Metall

Abmessungen: 12,0 x 7,3 x 2,5 cm

Gewicht: 0,79 kg

Zertifizierung: FCC, CE, RoHS

Entflammbarkeit: 94V0

Garantie: 2 Jahre

VOB/C- und DIN 18299-konforme Ausschreibungstext für MuxLab HDMI-RS232 EX40 (HDMI/RS232 Extender Kit, HDBaseT, 4K/60, ca. 40 m):

1. Allgemeines – Lieferung und Leistungsumfang

Liefergegenstand: Lieferung eines MuxLab HDMI-RS232 EX40 Extender Kits (Typ: HDMI/RS232 Extender Kit, HDBaseT, 4K/60) zur verlustfreien Übertragung von HDMI und RS-232-Signalen über ein einfaches Cat 5e/6 Twisted-Pair-Kabel in Punkt-zu-Punkt-Konfiguration. Das Kit ermöglicht Übertragungsstrecken von bis zu 40 m bei 4K/60 (4:4:4) und bis zu 70 m bei 1080p-Auflösungen.

Typische Einsatzbereiche (Beispiel): Digitale Beschilderung, kommerzielle AV-Systeme, Projektionslösungen in Bildungseinrichtungen, Konferenzräume, kollaborative PC-Arbeitsplätze, medizinische Informationssysteme.

2. Technische Beschreibung / Anforderungen

• Videoübertragung:
  • 4K @ 24/25/30/60 Hz (4:4:4) bis 40 m;
  • 1080p inkl. 3D bis 70 m über ein CAT5e/6-Kabel
• HDCP & HDR: HDCP 2.2-konform; HDR-Unterstützung
• Steuerungssignale: Bidirektionale IR- und RS-232-Durchleitung für Fernsteuerungen
• Audio: Weiterleitung sämtlicher digitaler Audioformate
• PoC-Funktion: Power-over-Cable – Stromversorgung entweder vom Transmitter oder Receiver möglich
• Lieferumfang: Enthält Transmitter, Receiver, IR-Emitter, IR-Sensor sowie ein Netzteil
• Gehäuse: Gehäuse aus Metall, kompakte Dimension: ca. 26,5 × 17,5 × 9,7 cm, Gewicht pro Set 0,79 kg

3. Anforderungen gemäß VOB/C und DIN 18299
3.1 VOB/C – Allgemeine Technische Vertragsbedingungen

• Lieferung als vollständiges, betriebsbereites Set gemäß den Herstellerunterlagen.
• Gerät muss dem Stand der Technik entsprechen (EMV-Schutz, sichere Steckverbindungen, robuster Gehäusebau).
• Dokumentation (Installations- und Bedienungsanleitung, Konformitätserklärungen) sind beizufügen.
• Abnahme umfasst die Funktionsprüfung (Bildübertragung, IR, RS-232, PoC-Stromversorgung).

3.2 DIN 18299 – Allgemeine Leistungen

• Leistung ist als „Sonstige Leistung“ auszuweisen mit genauer Bezeichnung (Hersteller: MuxLab, Typ: HDMI-RS232 EX40).
• Technische Leistungsbeschreibung muss alle genannten Parameter enthalten.
• Optionale Leistungspositionen (Montage, Cat-Kabelverlegung gemäß EIA/TIA, Inbetriebnahme, Übergabeprotokoll) sind gesondert aufzuführen.
• Modularität sowie Austauschbarkeit der Komponenten (z. B. Transmitter/Receiver) muss gewährleistet sein.
