MuxLab HDMI-USB-C EX40 (500452)
MuxLab HDMI-USB-C EX40 (500452) • HDMI/USB-C KVM Extender-Kit, HDBaseT, 4K/60
Das MuxLab HDMI/USB-C KVM Extender Kit (500452) ermöglicht die Übertragung eines HDMI-Kanals und eines USB2.0-Kanals über Entfernungen von bis zu 40 m bei 4K@60Hz (4:4:4) Auflösung oder 70 m bei Auflösungen bis zu 1080p über ein (1) CAT6/6a/7 ungeschirmtes Twisted-Pair-Kabel in einer Punkt-zu-Punkt-Konfiguration.
Das MuxLab HDMI/USB-C KVM Extender Kit HDBT, 4K/60 enthält einen (1) Sender und einen (1) Empfänger. Der Sender ist ein Wandplatten-HDBT 2×1 Umschalter mit HDMI- und USB-C-Eingang. Er verfügt über ein US-Einzelganggehäuse für Decora-Wandplattenöffnungen. Der USB-C-Eingang bietet eine ideale AV-Schnittstelle für die Verbindung mit neuen Apple-Laptops und Windows®-PCs sowie Smartphones und Tablets. Der Sender wird vom Empfänger über PoC ferngepowered. Der Empfänger verfügt über einen 1×2 USB2.0-Hub für die Übertragung von USB2.0-Daten und bietet einen analogen Audioausgang.
Das MuxLab HDMI/USB-C KVM Extender Kit (500452) ermöglicht die Übertragung eines HDMI-Kanals und eines USB2.0-Kanals über Entfernungen von bis zu 40 m bei 4K@60Hz (4:4:4) Auflösung oder 70 m bei Auflösungen bis zu 1080p über ein (1) CAT6/6a/7 ungeschirmtes Twisted-Pair-Kabel in einer Punkt-zu-Punkt-Konfiguration.
Das MuxLab HDMI/USB-C KVM Extender Kit HDBT, 4K/60 enthält einen (1) Sender und einen (1) Empfänger. Der Sender ist ein Wandplatten-HDBT 2×1 Umschalter mit HDMI- und USB-C-Eingang. Er verfügt über ein US-Einzelganggehäuse für Decora-Wandplattenöffnungen. Der USB-C-Eingang bietet eine ideale AV-Schnittstelle für die Verbindung mit neuen Apple-Laptops und Windows®-PCs sowie Smartphones und Tablets. Der Sender wird vom Empfänger über PoC ferngepowered. Der Empfänger verfügt über einen 1×2 USB2.0-Hub für die Übertragung von USB2.0-Daten und bietet einen analogen Audioausgang.
Eigenschaften
- Kompatibel mit HDMI 2.0b, HDCP 2.2 und DisplayPort 1.2a
- Unterstützt 18Gbps Video-Bandbreite

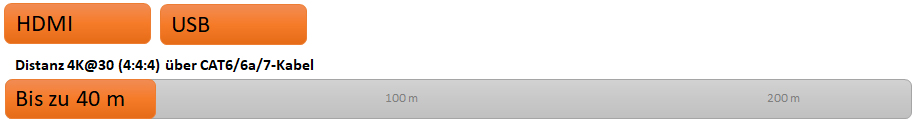

- 4K @ 60Hz (4:4:4) bis zu Entfernungen von 40 m über ein einzelnes CAT6/6a/7-Kabel
- 1080p @ 60Hz bis zu Entfernungen von 70 m über ein einzelnes CAT6/6a/7-Kabel
- Unterstützt alle digitalen Audioformate
- Unterstützt HDMI- und USB-C-Eingang
- USB2.0-Erweiterung mit Empfänger
- Eingangs-Signalwahl unterstützt automatischen oder manuellen Modus
- USB-C Ladeanschluss
Folgt in Kürze!
Technische Daten:
HDMI-Kompatibilität: HDMI 2.0b, DisplayPort 1.2a
HDCP-Kompatibilität: HDCP 2.2
Video-Bandbreite: 18 Gbps
Videoauflösungen:
Farbtiefe: 8/10/12-bit
HDR: HDR10, HDR10+
HDMI Audio-Formate: Dolby Atmos, TrueHD, Digital+, Digital; DTS X, HD, Master Audio, HD High Resolution Audio, 5.1; PCM 2-8Ch
Übertragungsdistanz:
Anschlüsse (Sender):
Abmessungen (B x T x H):
HDMI-Kompatibilität: HDMI 2.0b, DisplayPort 1.2a
HDCP-Kompatibilität: HDCP 2.2
Video-Bandbreite: 18 Gbps
Videoauflösungen:
- 4096×2160@24/25/30/50/60Hz
- 3840×2160@24/25/30/50/60Hz
- 2048x1080p@23.98/24/25/29.97/30/50/59.94/60Hz
- 1080i@50/59.94/60Hz
- 720p@50/59.94/60Hz
- 576p, 576i, 480p, 480i
Farbtiefe: 8/10/12-bit
HDR: HDR10, HDR10+
HDMI Audio-Formate: Dolby Atmos, TrueHD, Digital+, Digital; DTS X, HD, Master Audio, HD High Resolution Audio, 5.1; PCM 2-8Ch
Übertragungsdistanz:
- Maximaldistanz (1080p): 70 m (230 ft) über CAT6/6a/7
- Maximaldistanz (4K): 40 m (131 ft) über CAT6/6a/7
Anschlüsse (Sender):
- Eingänge: 1x HDMI Typ A [19-Pin weiblich], 1x USB-C
- Ausgänge: 1x HDBaseT Out [RJ45, 8-Pin weiblich], 1x USB-C (nur zum Laden)
- Steuerung: 1x USB-B [Micro-USB, Update-Port]
- Eingänge: 1x HDMI IN [Typ A, 19-Pin weiblich], 1x HDBaseT IN [RJ45, 8-Pin weiblich]
- Ausgänge: 1x HDMI OUT [Typ A, 19-Pin weiblich], 1x AUDIO OUT [Phoenix-Stecker]
- Steuerung: 2x USB [USB A TYPE], 1x FW [Micro-USB, Update-Port]
- Empfänger: Ein (1) 110-240V/24VDC Netzteil mit austauschbaren Klingen
- Sender: Wird über PoC vom Empfänger mit Strom versorgt (Hinweis: Nur eine Stromversorgung erforderlich, wenn USB-Geräte mit Strom versorgt werden)
Abmessungen (B x T x H):
- Wandabdeckung: 33.3mm x 65.7mm x 68.7mm
- Frontabdeckung: 69.9mm x 3mm x 114.3mm
- Empfänger: 200mm x 98mm x 23mm
- Wandabdeckung: 0.196 kg
- Empfänger: 0.511 kg
- Versandgewicht: 1.21 kg
VOB/C- und DIN 18299-konformer Ausschreibungstext für MuxLab HDMI-/USB-C KVM Extender Kit, HDBT, 4K/60 (Modell 500452):
1. Allgemeines – Lieferung und Leistungsumfang
Liefergegenstand: Lieferung eines HDMI-/USB-C KVM-Extender-Kits (Modell 500452) zur verlustfreien Übertragung eines HDMI- und USB-2.0-Signals (KVM-Funktion) über eine einzelne Cat 6/6a/7-Leitung (HDBaseT, Punkt-zu-Punkt).
Lieferumfang:
- 1 × Transmitter als Wand-/Einbauplatte (Decora-Style), mit HDMI- und USB-C-Eingang
- 1 × Receiver mit 1×2 USB-2.0-Hub und analogem Audioausgang
- Netzteil entfällt am Transmitter: PoC (Power over Cable) versorgt den Transmitter über die Verbindung
- Integriertes Signalmanagement zur Auswahl der Eingangsquelle (automatisch/manuell)
Leistungspflicht: Lieferung als vollständiges, betriebsfähiges Set. Montage, Verkabelung (Cat 6/6a/7), Inbetriebnahme und Funktionsnachweis (HDMI-Bild, USB-Übertragung, Audio) sind separat zu beauftragen, falls erforderlich.
2. Technische Beschreibung / Anforderungen
- Standards: HDMI 2.0b, HDCP 2.2, DisplayPort 1.2a, 18 Gbps Videobandbreite
- Videoauflösungen & Reichweiten:
- 4K @ 60 Hz (4:4:4) bis 40 m über CAT6/6a/7
- 1080p @ 60 Hz bis 70 m
- Audioformate: Alle digitalen Audioformate unterstützt
- Eingänge / Signale: HDMI- und USB-C-Eingang, USB-C-Ladeanschluss am Transmitter
- USB-Extension: USB-2.0-Hub 1×2 am Receiver zur USB-Geräteanbindung
- PoC-Funktion: Receiver speist den Transmitter via PoC – ein Netzteil genügt
- Signalwahl: Automatische oder manuelle Eingangssignalauswahl
- Mechanik: Gehäusewandplatte mit US-Decora-Rahmenform, kompakte Abmessungen (~9.8 × 7.3 × 2.2 cm), Gewicht ca. 1,1 kg
- Zertifikate & Umwelt: CE, FCC, RoHS-konform (Herstellerstandard)
- Garantie: Herstellergarantie 2 Jahre
3. Anforderungen gemäß VOB/C und DIN 18299
3.1 VOB/C – Allgemeine Technische Vertragsbedingungen
- Lieferung als vollständiges, betriebsbereites Set gemäß Herstellerangaben.
- Gerät muss dem Stand der Technik entsprechen (EMV, sichere Gehäuseinstallation, CE-konform).
- Dokumentation (Installations- und Bedienungsanleitung, Konformitätserklärungen) ist beizufügen.
- Funktionsprüfung (Bildübertragung, USB-Funktion, Audio, PoC) ist im Rahmen der Abnahme durchzuführen.
3.2 DIN 18299 – Allgemeine Leistungsbeschreibung
- Position als „Sonstige Leistungen“ mit genauen Hersteller- und Typangaben (MuxLab Modelle 500452).
- Technische Leistungsbeschreibung muss alle oben genannten Parameter aufführen.
- Zusatzleistungen (Montage, Verkabelung nach EIA/TIA-Norm, Inbetriebnahme, Dokumentation mit Abnahmeprotokoll) sind separat auszuweisen.
- Wartbarkeit (z. B. einfache Module, austauschbare Einheiten) muss gewährleistet sein.
