MuxLab HDMI-USB EX100 (500457)

Eigenschaften

• Unterstützt HDMI 4K @ 30 fps (4:4:4)
• Unterstützt HDMI 4K @ 60 fps (4:2:0)
• Unkomprimierte Signalübertragung
• USB 2.0 (max. 250 Mbps)
• Die Empfangseinheit enthält einen 4-Port USB Hub, der KVM-Anwendungen unterstützt

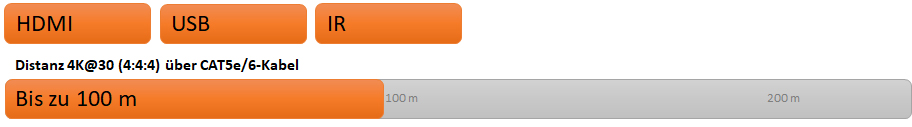

• Bis zu 100 m über CAT5e/6 bei 4K30
• Unterstützt bidirektionale IR-Übertragung

Folgt in Kürze!

Technische Daten

Umgebung: KVM, HDMI 1.4 & USB 2.0

Geräte: KVM, Monitore, TV, PC, Laptops, Maus, Tastatur.

Übertragung: Transparent für den Benutzer.

Bandbreite: 340 MHz

Signale: HDMI 1.4-Protokoll und USB 2.0

USB: Ein Eingang auf der TX-Seite und 4 Ausgänge auf der RX-Seite.

Verfügbare Bandbreite: Bis zu 250 Mb/s.

Anschlüsse: Hinweis: Kabel nicht im Lieferumfang enthalten.

• Ein (1) HDMI-Steckplatz.
• Ein (1) RJ45 für Cat 5e/6 ungeschirmtes oder geschirmtes Twisted-Pair-Kabel.
• Auf TX: 1 Standard-USB-Anschluss, Typ B.
• Auf RX: 4 Standard-USB-Anschlüsse, Typ A.

Maximale Entfernung: Basierend auf einer maximalen Länge von 6,6 ft (2 m) HDMI-Kabel pro Ende.
CAT5e/6:

• 100 m bis 1920 X 1200 Auflösung, bis 60 Hz
• 100 m für 4K (3840 X 2160) bis 30 Hz

Hinweis: Eine Mindestkabellänge von 4 m CAT5e/6 ist erforderlich. Bei Installation in einer elektrisch störanfälligen Umgebung muss ein STP-Kabel verwendet werden.

RJ45 Pin-Konfiguration: Empfindlich gegenüber umgekehrter Polarität. Verwenden Sie EIA/TIA 568A oder 586B Durchgangsverkabelung.
RJ45-Link:

• Pin 1 (R)
• Pin 2 (T)
• Pin 3 (R)
• Pin 6 (T)
• Pin 4 (R)
• Pin 5 (T)
• Pin 7 (R)
• Pin 8 (T)

Kabel: Ein (1) Cat 5e/6 oder besser Twisted-Pair-Kabel erforderlich.

Stromversorgung: Zwei (2) 110-240V/5VDC-Netzteile mit austauschbaren Klingen.

Stromverbrauch:

• Sender: 3 Watt
• Empfänger: 7 Watt + USB-Strom

Betriebstemperatur:

• Betrieb: 0° bis 40°C
• Lagerung: -20° bis 85°C
• Luftfeuchtigkeit: Bis zu 95% nicht-kondensierend

Gehäuse: Aluminiumguss mit Kunststoff-Seitenwand.

Abmessungen: 11,4 x 7,6 x 3,2 cm

Gewicht: 1,2 kg

Konformität:

• Regulierung: FCC, CE, RoHS
• Entflammbarkeit: 94V0

Garantie: 2 Jahre

VOB/C- und DIN 18299-konforme Ausschreibungstext für MuxLab HDMI-USB EX100 (HDMI/USB 2.0 Extender Kit, HDBaseT, 4K/60):

1. Allgemeines – Lieferung und Leistungsumfang

Liefergegenstand: Lieferung eines HDMI-USB-Extender-Kits MuxLab HDMI-USB EX100 (Modell 500457) zur Übertragung eines HDMI-1.4-Signals sowie eines USB-2.0-Kanals über eine einzelne Cat 5e/6-Leitung (Punkt-zu-Punkt), bei Auflösungen bis 1920 × 1200 @ 60 Hz bzw. 4K bei 30 Hz über bis zu 100 m. Die Empfangseinheit enthält einen 4-Port-USB-2.0-Hub, geeignet für KVM-Anwendungen, und bidirektionale IR-Übertragung.

Typische Einsatzbereiche: Kommerzielle AV-Systeme, Unterrichtstechnik, Konferenzräume, Kooperationsarbeitsplätze, medizinische Informationssysteme.

2. Technische Beschreibung / Anforderungen

• Videoauflösungen: HDMI 4K @ 30 fps (4:4:4) und 4K @ 60 fps (4:2:0); unkomprimierte Übertragung; unterstützte Auflösung bis 1920 × 1200 @ 60 Hz über 100 m
• USB-Übertragung: USB 2.0 mit max. 250 Mbps; 1 × USB-Typ B Eingang (TX), 4 × USB-Typ A Ausgang (RX, 4-Port Hub)
• IR-Übertragung: Bidirektionale Infrarot-Steuerung
• Bandbreite: HDMI-Bandbreite bis ca. 340 MHz
• Kabelanforderung: 1 × CAT  5e/6 (UTP/STP); Mindestlänge 4 m; bei starker Störumgebung STP-Kabel empfohlen; EIA/TIA 568A/B Durchgangsverkabelung
• Stromversorgung: Zwei Netzteile 110-240 V auf 5 V DC (wechselbare Stecker) für TX und RX; Leistungsaufnahme: TX ≈ 3 W, RX ≈ 7 W + USB-Power
• Mechanik / Gehäuse: Aluminiumgehäuse mit Kunststoff-Seitenteil; Abmessungen ca. 11,4 × 7,6 × 3,2 cm pro Einheit; Gewicht ca. 1,2 kg pro Einheit
• Umweltbedingungen: Betrieb: 0–40 °C; Lagerung: –20–85 °C; Luftfeuchtigkeit ≤ 95 % (nicht kondensierend)
• Zertifizierung & Garantie: Konform mit FCC, CE, RoHS; Gehäuseflammklasse 94V-0; Herstellergarantie 2 Jahre

3. Anforderungen gemäß VOB/C und DIN 18299
3.1 VOB/C – Allgemeine Technische Vertragsbedingungen

• Lieferung als vollständiges, betriebsbereites Set gemäß Herstellerdaten, inkl. Netzteile, Bedienungsanleitung sowie Konformitätsnachweisen.
• Geräte müssen dem aktuellen Stand der Technik entsprechen (EMV, sichere und geschützte Gehäuse, integrierte IR-Übertragung).
• Funktionsprüfung (HDMI-Bild, USB-Hub, IR) im Rahmen der Abnahme erforderlich.

3.2 DIN 18299 – Allgemeine Leistungen

• Positionierung als „Sonstige Leistung“ mit eindeutiger Hersteller- und Typenbezeichnung: MuxLab HDMI-USB EX100 (500457).
• Technische Leistungsbeschreibung muss alle genannten Parameter enthalten.
• Optionale Zusatzleistungen sollten separat ausgeschrieben werden: Montage, Cat-Kabelverlegung (EIA/TIA), Inbetriebnahme, Dokumentation mit Protokoll.
• Austauschbarkeit von Komponenten (TX/RX) und klare Kennzeichnung sind sicherzustellen.
