MuxLab USB-C-Dual-EX100 (500536)
MuxLab USB-C DualEX100 (500536) • USB-C 3.2 Gen1 Dual HDMI Extender-Kit, 100 m
Das USB-C 3.2 Gen1 Dual HDMI Extender Kit, 100 m (Modell: 500536) ermöglicht USB 3.2 Gen1-Konnektivität mit Datenraten von bis zu 5 Gbps und verlängert echtes USB-Signal auf bis zu 100 m über ein Standard CAT6a-UTP-Kabel.
Der Transmitter verfügt über:
- zwei wählbare USB-C 3.2 Gen1 Host-Ports,
- drei lokale Eingänge (ein USB-C und zwei USB-A),
- einen FSYNC-GPIO-Eingang
- sowie eine RS-232-Durchleitung.
Der Receiver bietet:
- drei USB 3.2 Gen1 Ausgänge (ein USB-C und zwei USB-A),
- zwei HDMI-Ausgangsports,
- einen FSYNC-GPIO-Ausgang
- sowie eine RS-232-Durchleitung.
Das Gerät unterstützt außerdem bidirektionales 24 V-PoC (Power over Cable). Das USB-C 3.2 Gen1 Dual HDMI Extender Kit, 100 m ist echtes Plug-and-Play, benötigt keine zusätzlichen Softwaretreiber und ist kompatibel mit allen gängigen Betriebssystemen.
Die Einheit eignet sich für eine Vielzahl von USB-Erweiterungsanwendungen, darunter:
- Sicherheitslösungen
- industrielle Steuerungssysteme
- Digital Signage
- wissenschaftliche Datenerfassung
- sowie andere Implementierungen von USB-Standards.
Eigenschaften

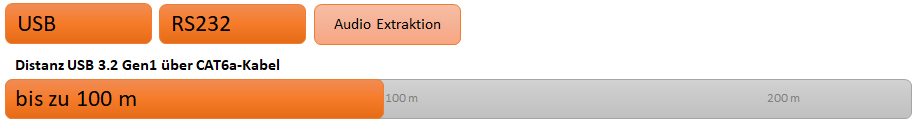

- Verlängerung von USB 3.2 Gen1 über bis zu 100 m Fuß über CAT6a-Kabel
- USB 3.2 Gen1-Konnektivität mit Datenübertragungsraten von bis zu 5 Gbps
- Integrierte DisplayLink-Technologie für Videoübertragung über USB auf zwei HDMI-Ausgängen, unterstützt bis zu 4K/60Hz
- Abwärtskompatibel mit USB 2.0 und USB 1.1
- Hardwarebeschleunigung für isochrone und Bulk-Übertragungen
- USB-C- und USB-A-Anschlüsse am Empfänger unterstützen 5 VDC mit bis zu 1,5 A bzw. 1 A
- Unterstützung für RS-232-Durchleitung und FSYNC-GPIO-Durchleitung (z. B. für Industriekameras)
- Unterstützung für bidirektionales 24 VDC PoC (Power over Cable)
- Einfaches Plug-and-Play – keine Treiber- oder Konfigurationserfordernisse
VOB/C- und DIN 18299-konforme Ausschreibungstext für MuxLab USB-C DualEX100 (Modell 500536):
1. Allgemeines – Lieferung und Leistungsumfang
Liefergegenstand: Lieferung eines USB 3.2 Gen1 Dual HDMI Extender-Sets MuxLab USB-C DualEX100 (500536) zur verlustfreien Übertragung von USB- und HDMI-Signalen über ein CAT6a-Kabel in Punkt-zu-Punkt-Konfiguration. Das Set ermöglicht Übertragungsstrecken von bis zu 100 m bei Datenraten bis zu 5 Gbps. Das Set enthält einen Transmitter, einen Receiver sowie Netzteile.
Typische Einsatzbereiche: Sicherheitslösungen, industrielle Steuerungssysteme, Digital Signage, wissenschaftliche Datenerfassung, medizinische Informationssysteme.
2. Technische Beschreibung / Anforderungen
- USB-Version: USB 3.2 Gen1 (5 Gbps)
- HDMI-Auflösung: Bis zu 4K@60Hz
- Kabelanforderung: 1 × CAT6a UTP-Kabel
- Stromversorgung: 24 V DC über PoC; 5 V DC am Empfänger (Ports 1–2: 1,5 A, Port 3: 1 A)
- RS-232 & GPIO: Bidirektionale RS-232-Durchleitung; FSYNC-GPIO-Durchleitung
- Plug-and-Play: Keine Treiberinstallation erforderlich
- Betriebstemperatur: 0–50 °C
- Luftfeuchtigkeit: Bis zu 95 % nicht-kondensierend
- Gehäuse: Aluminium, wandmontierbar
- Abmessungen (L × B × H): 21,0 × 14,0 × 11,0 cm
- Gewicht: 0,6 kg
- Zertifizierungen: CE, RoHS
- Garantie: 2 Jahre
3. Anforderungen gemäß VOB/C und DIN 18299
3.1 VOB/C – Allgemeine Technische Vertragsbedingungen
- Lieferung als vollständiges, betriebsbereites Set gemäß Herstellerdaten, inkl. Transmitter, Receiver, Netzteile, Bedienungsanleitung sowie Konformitätsnachweisen.
- Geräte müssen dem aktuellen Stand der Technik entsprechen (EMV, sichere und geschützte Gehäuse).
- Funktionsprüfung (USB- und HDMI-Datenübertragung) im Rahmen der Abnahme erforderlich.
3.2 DIN 18299 – Allgemeine Leistungen
- Positionierung als „Sonstige Leistung“ mit eindeutiger Hersteller- und Typenbezeichnung: MuxLab USB-C DualEX100 (500536).
- Technische Leistungsbeschreibung muss alle genannten Parameter enthalten.
- Optionale Zusatzleistungen sollten separat ausgeschrieben werden: Montage, Kabelverlegung (CAT6a), Inbetriebnahme, Dokumentation mit Protokoll.
- Austauschbarkeit von Komponenten (TX/RX) und klare Kennzeichnung sind sicherzustellen.
