AVPro Edge AC-MXNET-1G-E-Dante
AC-MXNET-1G-E-Dante
Mit diesen Encoder kann man Dante & AES67 in einem MXNet-System verteilen und das Audio an alle Dante-kompatiblen Geräte weiterleiten.
AC-MXNET-1G-DANTE-E ist ein Dante-Audio-kompatibler Encoder für das AVPro Edge MXNET 1G-System, der in der Grundkonfiguration und im technischen Profil zum AC-MXNET-1G-E identisch ist. Die Vielseitigkeit des Systemdesigns wird durch die integrierte Audinate-Technologie für eine verlustfreie ADC-DAC-Zweikanal-Audioverarbeitung erweitert, sodass der AC-MXNET-1G-DANTE-E auf einzigartige Weise als Dante-Encoder und -Decoder fungieren kann.
AVPro Edge verwendet den Ultimo-Chipsatz von Dante mit einem ADC-DAC-Prozess, der zu 100 % verlustfrei ist und Abtastraten von 44,1 kHz bis zu 96 kHz in 16-, 24- oder 32-Bit-Wortlängen nutzt, um eine hohe Qualität, nahezu Latenzfreie Verteilung der Sprach- und Musiksignalisierung zu ermöglichen. Die Übertragungsentfernung entspricht für Ethernet etwa 100 m, wobei die Ergebnisse von der Kabelqualität, der Abschlussgenauigkeit und dem Grad des Rauschens in der Kabelführungsumgebung abhängen.
HINWEIS: Das Gehäuse des AC-MXNET-1G-DANTE-E ist notwendigerweise etwas „größer“ (bei direkter Betrachtung des Geräts), um den Dante Ultimo-Chipsatz und die unterstützenden Schaltkreise unterzubringen. Thermisch moduliert die Integration dieser zusätzlichen Komponenten in die Hauptplatine die interne statische Betriebstemperatur des Geräts in leichten bis moderaten Schritten. Zur ordnungsgemäßen Konvektion des Luftstroms (und zur Einhaltung der Garantie) darf der AC-MXNET-1G-DANTE-E nur vertikal im AVPro Edge AC-EZRACK-15 installiert werden.
Während Dante effektiv die Ethernet-Technologie für die Signalübertragung nutzt (CAT5e- oder CAT6-Verkabelung, RJ-45-Anschlüsse und Standard-Netzwerk-Switches), ist sie aber nicht identisch zum Ethernet, da Dante-Netzwerke typischerweise auf eigene geschlossene Systemumgebungen isoliert sind. Alle AVPro Edge MXNET 1G-Switches können eigenständig für Dante-Netzwerkkonfigurationen verwendet werden. Dante- und MXNET 1G-Systeme können hybrid nebeneinander existieren und sich denselben Netzwerk-Switch teilen (richtige Switch-Konfiguration erforderlich).

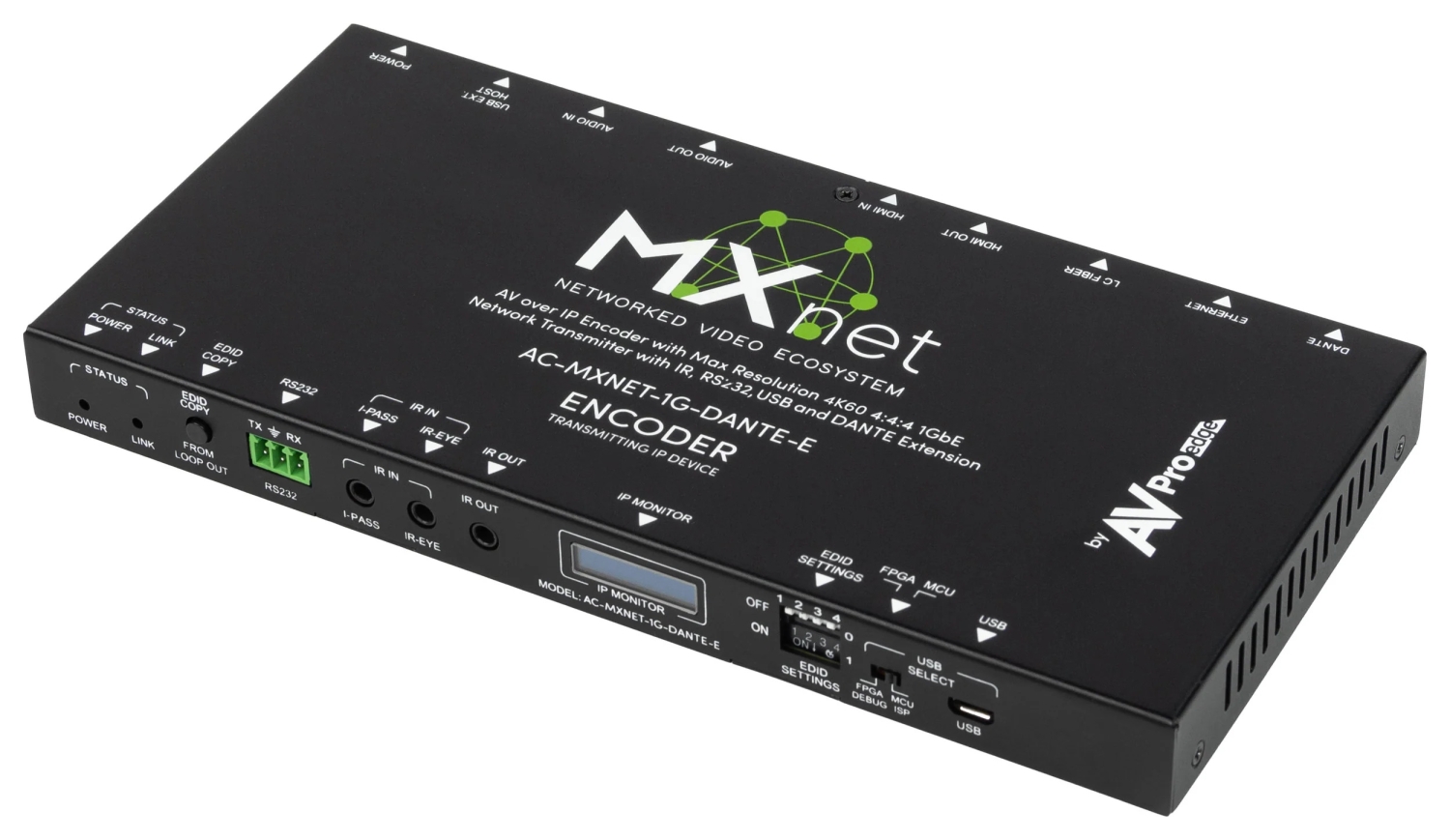

Das leicht größere Gehäuse des AC-MXNET-1G-DANTE-E Encoders verfügt über einen Dante RJ-45-Netzwerkanschluss. Wenn der AC-MXNET-1G-DANTE-E eingeschaltet und mit einem Dante-Netzwerk verbunden ist, wird das Signal „erkannt“ und steht zum Patchen von Audio auf Dante-fähige Geräte mithilfe der Dante-Controller-Software zur Verfügung. Dante-Port-LEDs zeigen Verbindungsstatus und Aktivität an.
Mit diesen Encoder kann man Dante & AES67 in einem MXNet-System verteilen und das Audio an alle Dante-kompatiblen Geräte weiterleiten.
AC-MXNET-1G-DANTE-E ist ein Dante-Audio-kompatibler Encoder für das AVPro Edge MXNET 1G-System, der in der Grundkonfiguration und im technischen Profil zum AC-MXNET-1G-E identisch ist. Die Vielseitigkeit des Systemdesigns wird durch die integrierte Audinate-Technologie für eine verlustfreie ADC-DAC-Zweikanal-Audioverarbeitung erweitert, sodass der AC-MXNET-1G-DANTE-E auf einzigartige Weise als Dante-Encoder und -Decoder fungieren kann.
AVPro Edge verwendet den Ultimo-Chipsatz von Dante mit einem ADC-DAC-Prozess, der zu 100 % verlustfrei ist und Abtastraten von 44,1 kHz bis zu 96 kHz in 16-, 24- oder 32-Bit-Wortlängen nutzt, um eine hohe Qualität, nahezu Latenzfreie Verteilung der Sprach- und Musiksignalisierung zu ermöglichen. Die Übertragungsentfernung entspricht für Ethernet etwa 100 m, wobei die Ergebnisse von der Kabelqualität, der Abschlussgenauigkeit und dem Grad des Rauschens in der Kabelführungsumgebung abhängen.
HINWEIS: Das Gehäuse des AC-MXNET-1G-DANTE-E ist notwendigerweise etwas „größer“ (bei direkter Betrachtung des Geräts), um den Dante Ultimo-Chipsatz und die unterstützenden Schaltkreise unterzubringen. Thermisch moduliert die Integration dieser zusätzlichen Komponenten in die Hauptplatine die interne statische Betriebstemperatur des Geräts in leichten bis moderaten Schritten. Zur ordnungsgemäßen Konvektion des Luftstroms (und zur Einhaltung der Garantie) darf der AC-MXNET-1G-DANTE-E nur vertikal im AVPro Edge AC-EZRACK-15 installiert werden.
Während Dante effektiv die Ethernet-Technologie für die Signalübertragung nutzt (CAT5e- oder CAT6-Verkabelung, RJ-45-Anschlüsse und Standard-Netzwerk-Switches), ist sie aber nicht identisch zum Ethernet, da Dante-Netzwerke typischerweise auf eigene geschlossene Systemumgebungen isoliert sind. Alle AVPro Edge MXNET 1G-Switches können eigenständig für Dante-Netzwerkkonfigurationen verwendet werden. Dante- und MXNET 1G-Systeme können hybrid nebeneinander existieren und sich denselben Netzwerk-Switch teilen (richtige Switch-Konfiguration erforderlich).
Das leicht größere Gehäuse des AC-MXNET-1G-DANTE-E Encoders verfügt über einen Dante RJ-45-Netzwerkanschluss. Wenn der AC-MXNET-1G-DANTE-E eingeschaltet und mit einem Dante-Netzwerk verbunden ist, wird das Signal „erkannt“ und steht zum Patchen von Audio auf Dante-fähige Geräte mithilfe der Dante-Controller-Software zur Verfügung. Dante-Port-LEDs zeigen Verbindungsstatus und Aktivität an.
Produkteigenschaften:
- Die Kernfunktionen und das technische Profil sind identisch zum Modell AC-MXNET-1G-E Standard
- Vollständige Dante-Systemkompatibilität
- Dante Ultimo-Chipsatz
- 1G maximale Datenrate
- SFP-Glasfaserverbindung für lange Strecken
- Bandbreitenmanagement über MXNet Mentor
- Kombiniert Dante-Audiokodierung/-dekodierung mit MXNET 1G-Ressourcen in einem einzigen Gehäuse
- Gleichzeitige Dante-Kodierung und -Dekodierung mit bidirektionalen Signalfunktionen
- Automatische Geräteerkennung in einem Dante-Netzwerk
- MXNet 1G-Switches können eigenständig für Dante-Netzwerke verwendet werden
- Der Dante-Betrieb kann mit MXNET 1G über Ethernet-Netzwerke kombiniert werden
- Konnektivität mit Dante-kompatiblen Geräten, einschließlich AVPro Edge AC-DANTE-D
- 10 Jahre Garantie!
Lieferumfang:
- AC-MXNET-DANTE-1G-E (Encoder/Sendegerät)
- 1 x IR-Emitter
- 1 x IR-Empfänger
- 2 x Montagehalterungen
- 4 x Schrauben für Montagehalterungen
- 1 x 3-poliger Klemmblock
- 1 x 5-poliger Klemmblock
Decoder:
Netzwerk-Switche:
- AVPro Edge AC-MXNet-1G-D, 1G Decoder
- AVPro Edge AC-MXNet-1G-D-SEA, 1G Decoder mit SEALoc-Beschichtung
Netzwerk-Switche:
- AVPro Edge AC-MXNet-SW12, 12-Port Netzwerk-Swich
- AVPro Edge AC-MXNet-SW24, 24-Port Netzwerk-Switch
- AVPro Edge AC-MXNet-SW48, 48-Port Netzwerk-Switch
AV over IP-System mit Dante-Interface
Was ist MXNet Mentor?
Mentor ist eine Softwarelösung mit vollem Funktionsumfang, die eine große Vielfalt an einfachen, aber auch leistungsstarken Merkmalen und Funktionen bietet. Sie ist Bestandteil des MXNet-Systems und auf der AC-MXNET-CBOX vorinstalliert. MXNet Mentor ist einfach zu bedienen und vor allem zu verstehen und wurde entwickelt, um viele der AV-over-IP-typischen Probleme auf einfachster Art und Weise zu lösen.
Was macht das AV-over-IP System von AVPro Edge so einzigartig?
Mentor ist eine Softwarelösung mit vollem Funktionsumfang, die eine große Vielfalt an einfachen, aber auch leistungsstarken Merkmalen und Funktionen bietet. Sie ist Bestandteil des MXNet-Systems und auf der AC-MXNET-CBOX vorinstalliert. MXNet Mentor ist einfach zu bedienen und vor allem zu verstehen und wurde entwickelt, um viele der AV-over-IP-typischen Probleme auf einfachster Art und Weise zu lösen.
- SYSTEM-DIENSTPROGRAMME: Neustarten und Zurücksetzen auf die Werkseinstellungen von CBOX, Encodern und Decoder
- EINRICHTUNG UND DIAGNOSE: Weisen Sie Encodern und Decodern benutzerdefinierte Namen zu
- AUTO-MATRIX: Einfach zu verwendende und verständliche Quelle, um auf die Switching-Schnittstelle abzuzielen
- VIDEOWÄNDE: Unbegrenzt mit Mosaik- und asymmetrischen Arrays
- CEC UND RS-232 Pass-Through
- Direktes RS-232- UND IR-Routing
- ZEIT SPAREN: Richten Sie Ihr neues AV/IP-Projekt in Rekordzeit ein und konfigurieren Sie es auf einfachster Art und Weise. Fehlerbehebung war noch nie so einfach. Die Diagnose von MXNet Mentor ist live und liefert sofortiges Feedback zum Zustand Ihrer HDMI-Kabelverbindungen, Netzwerkkabelverbindungen, Auflösung und vielem mehr.
- MXNet Mentor hilft Ihnen beim einfachen Einrichten und Erstellen unbegrenzter Videowände mit Mosaikstilen und asymmetrischen Arrays. Richten Sie die Abhängigkeiten der Leistungssteuerung einfach ein, indem Sie entweder gekapselte RS-232-über-IP-Befehle oder CEC-über-HDMI-Leistungssteuerungen verwenden. Darüber hinaus unterstützt Mentor direktes RS-232- und IR-Routing zum Einrichten der Steuerungsverarbeitung von Drittanbietern.
Was macht das AV-over-IP System von AVPro Edge so einzigartig?
- Alle Systemkomponenten – auch die Switches - werden von AVPro Edge selber entwickelt und hergestellt. Das oberste Ziel ist die einfache Installation und Bedienung sowie eine garantierte störungsfreie Nutzung.
- Schnelles Umschalten - einschließlich 4K und Formatänderungen.
- Unbegrenzte Anzahl Videowände.
- Umfangreiche Videoformat-Unterstützung.
- Von 720p bis 4K60 (4:4:4).
- 10 Jahre Garantie!
.jpg)
Technische Daten:
Codierung
Videoanschlüsse
Audioanschlüsse
Kommunikation/Steuerung externer Geräte:
Weitere Anschlüsse:
Übertragungsdistanz:
Weitere Daten:
Codierung
- Videocodec: Videocodec Proprietärer Codec basierend auf M-JPEG
- Audio-Codec: Proprietärer Codec
- Latenz: 16 ms bei 60 Hz
- Streaming-Protokolle: TCP, UDP, IP, IGMP, V2
- Kopierschutz: HDCP 2.2 und frühere Versionen
Videoanschlüsse
- Signaltyp: DVI 1.0, HDMI 2.0b
- Videoauflösung: 4K@30Hz 4:2:0
- Chroma-Unterabtastung: 4:4:4, 4:2:2, 4:2:0
- Bittiefe pro Farbe: 1080P (16 Bit), 4k (10, 12 Bit)
Audioanschlüsse
- Audioformat: PCM 2, 5.1, 7.1 Kanal, Dolby Digital 5.1 Kanal, Dolby Digital Plus, DTS 5.1 Kanal, DTS–ES, DTS–HD High Resolution
- Audioformat (HDMI-Loopout): PCM 2, 5.1, 7.1 Kanal, Dolby Digital 5.1 Kanal, Dolby Digital Plus, DTS 5.1 Kanal, DTS–ES, DTS–HD High Resolution, Dolby MAT 8CH
- Eingebettetes Audio: Stereo-Analog-Audio
- De-Embedded Audio: Ausgewogenes analoges Audio
- De-Embedded Audio-Ausgangsspannung Symmetrisch oder unsymmetrisch: 1,5 Vrms (4,2 Vp-p) bei 0 dBFS
- De-Embedded-Audio-Frequenzgang: 20–20 kHz
Kommunikation/Steuerung externer Geräte:
- USB: HID-kompatibel
- Seriell/RS-232: Bidirektionale Gerätesteuerung/-überwachung
- IR: Bidirektionale Gerätesteuerung/-erweiterung
- HDMI: HDCP 2.2, EDID-Management (Encoder), CEC (Decoder)

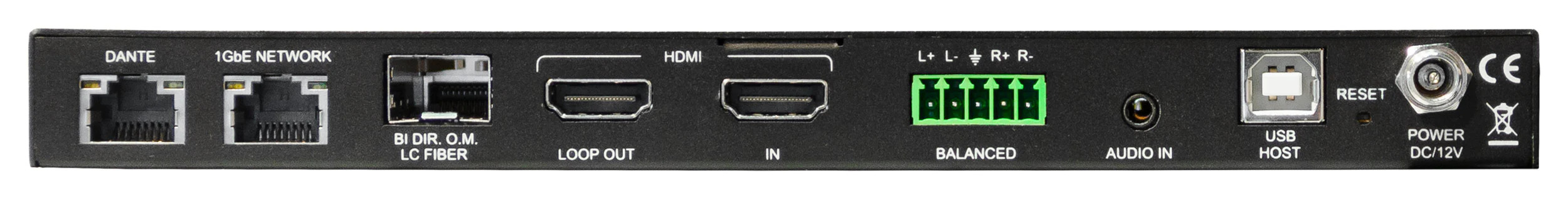

Weitere Anschlüsse:
- Ethernet: (1) × RJ-45-Buchse, PoE
- SFP: (1) × SFP-Steckplatz
- HDMI: (2) × HDMI Typ A 19-polig, weiblich, ein HDMI-Eingang, ein HDMI-Loop-Ausgang
- Audio: (1) × 5-poliger Anschlussblock, symmetrischer L/R-Audioausgang, (1) × 3,5-mm-Mini-Stereo-Klinkenstecker, Audioeingang
- IR: (3) × 3,5-mm-Mini-Stereo-Buchse, ein IR-Pass, ein IR-EYE, ein IR-Ausgang
- RS232: (1) × 3-poliger Klemmenblock
- USB: (1) × USB 2.0 Typ-B für USB-Erweiterung und KVM, (1) × USB Micro für MXNET-Dienst
Übertragungsdistanz:
- Ethernet: 100 m über CAT5e und höher
- SFP und Glasfaser: 1000BASE-SX SFP-Transceiver-Modul (MMF, 850 nm, 550 m, LC, DOM) 1000BASE-LX/LH SFP 1310 nm 10 km Transceiver-Modul
Weitere Daten:
- Betriebstemperatur: 23 bis 125 °F (-5 bis 51 °C)
- Lagertemperatur: -20 bis 60 °C (-4 bis 140 °F)
- Betriebsfeuchtigkeit: 5–90 % relative Luftfeuchtigkeit (keine Kondensation)
- Kühlung: Lüfterlose Kühlung
- Akustischer Geräuschpegel: 0 dB
- Vorschriften: CE/FCC/UL
- Maximaler Stromverbrauch: 6,5 W
- PoE (Power over Ethernet): IEEE 802.3af (15,4 W)
- Netzteil: Eingang - AC 120–240 V, 50/60 Hz, 0,8 A; Ausgang - DC 12 V, 2 A
- Montage: Halterung für Rack-Montage im Lieferumfang
- Abmessungen (nur Gerät): 215 x 104 x 20 mm
- Abmessungen (verpackt): 310 x 180 x 54 mm
- Gewicht (nur Gerät): 0,59 kg
- Gewicht (verpackt): 0,785 kg
- Produktgarantie: 10 Jahre
AV-over-IP Sender/Encoder
Der AV over IP Encoder kodiert ein Videosignal mit einer maximalen Auflösung von 4K 60Hz 4:4:4 – zusammen mit Audio-, Steuer-, Strom- sowie HDR-Metadatensignalen. Diese Signale werden via Multicast-Routing über einen Multicast-kompatiblen L3-Managed-Network-Switch an einzelne oder mehrere Decoder-Endpunkte weitergeleitet. Die Signal-Latenz beträgt hierbei weniger als 17ms (bei 60Hz). Der Encoder (Sender) kodiert die Audio-/Video-/Steuersignale in IP-Pakete unter Verwendung eines optimierten JPEG2000-Codecs mit einer flexiblen Datenrate von 200Mbps bis zu 850Mbps in der Spitze. Er unterstützt ebenfalls eine eigenständige Punkt-zu-Punkt-Anwendung, indem er direkt an einen Decoder des gleichen Typs angeschlossen wird. Das Lüfterlose Design, das geringe Gewicht und das OLED Informations-Display auf der Front fördern die Integration und Installation. Es lassen sich alle selbstleuchtenden Elemente, wie LED´s und Displays deaktivieren um eine sogenannte Dunkelraum-Installation zu gewährleisten. Alle Einstellungen, sowie die komplette Steuerung des Senders übernimmt eine entsprechende Konfigurations-Box auf Basis einer eigenständigen Software.
Eigenschaften:
- Die Kernfunktionen und das technische Profil sind identisch zum Modell AC-MXNET-1G-E Standard
- Vollständige Dante-Systemkompatibilität
- Dante Ultimo-Chipsatz
- 1G maximale Datenrate
- SFP-Glasfaserverbindung für lange Strecken
- Bandbreitenmanagement über MXNet Mentor
- Kombiniert Dante-Audiokodierung/-dekodierung mit MXNET 1G-Ressourcen in einem einzigen Gehäuse
- Gleichzeitige Dante-Kodierung und -Dekodierung mit bidirektionalen Signalfunktionen
- Automatische Geräteerkennung in einem Dante-Netzwerk
- MXNet 1G-Switches können eigenständig für Dante-Netzwerke verwendet werden
- Der Dante-Betrieb kann mit MXNET 1G über Ethernet-Netzwerke kombiniert werden
- Konnektivität mit Dante-kompatiblen Geräten, einschließlich AVPro Edge AC-DANTE-D
Technische Ausführung:
Signaleingänge: 1x HDMI, RJ45 (AVoverIP),1 x RJ45 (Dante) 1x Audio-In, SFP-Port, 1x USB-B (Host), 2x IR-In, DC, Micro-USB (für Updates);
Signalausgänge: 1x HDMI-Loop, 1x balanced analog Audio-Out, 1x IR-Out;
Stromversorgung: PoE oder DC 12V / 2,0A;
Leistungsaufnahme: max. 6,5 W;
Gehäuseabmessungen (BxTxH): 215 x 104 x 20 mm;
Gehäusefarbe: schwarz;
Gewicht: 0,59 kg;
Hersteller: AVPro Edge
Modell: AC-MXNET-1G-E-Dante
Trius-Artikelnummer: 89.11.13
