AC-MXNET-1G-E Standard
Dieser MXNet-Encoder-/Transmitter ist der Ausgangspunkt eines AV over IP-Systems. Dazu wird dieser an einer beliebigen HDMI-Quelle angeschlossen. Der Encoder kodiert dabei das Audio-/Videosignal in ein Multicast-Datenformat, das an jeden Decoder-Endpunkt innerhalb der Installation weitergeleitet werden kann. Dieses Gerät verbindet sich direkt über CAT-Kabel (CAT5e oder besser) oder Glasfaser mit dem MXNet Switch (beispielsweise AC-MXNET-SW48) oder einem anderen kompatiblen Multicast-fähigen verwalteten L3-Netzwerk-Switch.
Der AC-MXNET-1G-E kodiert ein 4K 4:4:4 30Hz HDMI-Videosignal – zusammen mit Audio, Steuerung und Stromversorgung. Diese Signale werden über Multicast-Routing über einen MXNet- oder Multicast-kompatiblen L3-verwalteten Netzwerk-Switch an einzelne oder mehrere Decoder-Endpunkte weitergeleitet - und das mit nahezu nicht erkennbarer Latenz. MXNet-Encoder kodieren Audio-/Video-/Steuersignale mithilfe eines optimierten JPEG2000-Codecs mit einer flexiblen Datenrate (200 Mbit/s für 1080p-Inhalte, 300 Mbit/s für 4K30-Inhalte, 850 Mbit/s in der Spitze) in IP-Pakete.
Der AC-MXNET-1G-E-Encoder unterstützt auch eigenständige Punkt-zu-Punkt-Anwendungen, wenn er direkt an einen AC-MXNET-1G-D-Decoder angeschlossen wird.
Produkteigenschaften:
- 1G Encoder/Transmitter des MXNet-Systems
- HDMI 2.0
- 18 Gbit/s Bandbreitenunterstützung
- HDCP 2.2 (und alle früheren Versionen werden unterstützt)
- 1G maximale Datenrate
- Bandbreitenverwaltung über MXNet Mentor
- Verwendet mit CAT-Kabel (CAT 5e oder besser)
- SFP-Glasfaserverbindung für lange Strecken
- Eingebautes OLED-Display
- RS-232 und IR Direct Routing zu einem oder mehreren Decodern
- RS-232-über-IP serielle Pass-Through-Unterstützung
- 10 Jahre Garantie!
Weitere Eigenschaften im Detail:
- JPEG 2000 ist die offensichtliche und unverzichtbare Wahl für die Videokodierung, wenn die Bildqualität entscheidend ist. JPEG 2000 unterstützt progressive Dekodierung und bietet sowohl verlustbehaftete als auch verlustfreie Komprimierung innerhalb eines Codestreams. JPEG 2000 unterstützt GEN LOCK, sodass die Bilder einer Videoquelle mit allen Decodern synchronisiert werden. JPEG 2000 ermöglicht die Verarbeitung von Farbrauminformationen, 10-Bit-Farben, und unterstützt die Interaktivität in Netzwerkanwendungen.

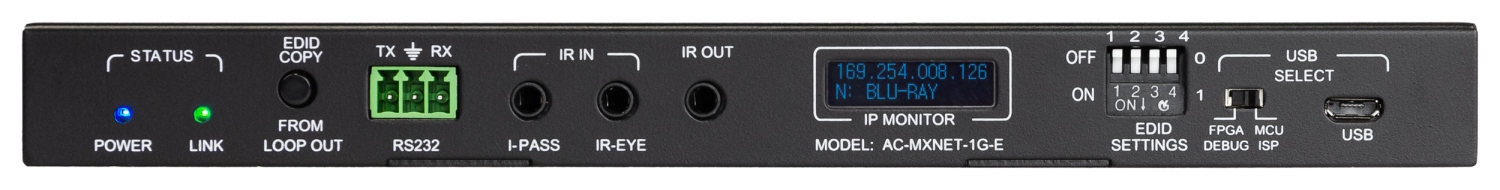

- Über einen integrierten Mini-OLED-Bildschirm, der auf der Frontseite eines jeden einzelnen Encoders zu finden ist, werden wichtige Informationen anzeigt, die die Einrichtung und Fehlerbehebung erheblich erleichtern. Der Bildschirm zeigt die IP-Adresse und die MAC-Adresse an, oder den individualisierten Namen (über MXNet Mentor einstellbar). So können benutzerdefinierte Namen wie beispielsweise „AppleTV-4K“, „Blu-ray“, „Streamer“ usw. angezeigt werden. Für den benutzerdefinierten Namen stehen bis zu 12 Zeichen zur Verfügung.
- Werden Encoder an einem diskreten Ort installiert besteht die Möglichkeit, alle Lichtquellen am Gerät - einschließlich der Netzwerkverbindungsleuchten sowie das OLED-Display - abzuschalten.
- Sowohl RS-232- als auch IR-Signale können direkt über den AC-MXNET-1G-E-Encoder geleitet werden. Wenn Sie diese Signale über einen Netzwerk-Switch leiten, können Sie entweder einen einzelnen oder mehrere Decoder für den Empfang dieser Steuersignale angeben.
- USB- und KVM-Unterstützung. Jede Encoder-Einheit verfügt über einen USB-B-Host-Anschluss. Dadurch können alle USB-Signale an ein Decoder-Gerät angeschlossen und weitergeleitet werden.
- Netgear-Support. Um die Installation von MXNet Komponenten mit Netgear-Switches noch einfacher zu machen, hat Netgear ein „AVPro Edge Profile“ entwickelt. Sobald dies geladen ist, funktioniert der Netgear Switch problemlos mit den AVPro Edge-Encodern und -Decodern.
Lieferumfang:
- AC-MXNET-1G-E (Encoder/Transmitter)
- 1 x IR-Emitter
- 1 x IR-Empfänger
- 2 x Montagehalterungen
- 4 x Schrauben für Montagehalterungen
- 1 x 3-polige Klemmenblock
- 1 x 5-poliger Klemmenblock
Technische Daten:
Videoanschlüsse
- Signaltyp: DVI 1.0, HDMI 2.0b
- Videoauflösung: 4K@30Hz 4:2:0; 4K@24Hz 4:2:0/4:2:2
- Chroma-Unterabtastung: 4:4:4, 4:2:2, 4:2:0
- Bittiefe pro Farbe: 1080P (16 Bit), 4k (10, 12 Bit)
- Visuell verlustfrei: 1080P@60Hz SDR (8 Bit), 4k@30Hz SDR (8 Bit)
Audioanschlüsse
- Audioformat (Ende zu Ende): PCM 2, 5.1, 7.1 Kanal, Dolby Digital 5.1 Kanal, Dolby Digital Plus, DTS 5.1 Kanal, DTS–ES, DTS–HD High Resolution
- Audioformat (HDMI-Loopout): Wie End-to-End, jedoch zusätzlich Dolby MAT 8CH
- Eingebettetes Audio: Stereo-Analog-Audio
- De-Embedded Audio: Stereo-Analog-Audio

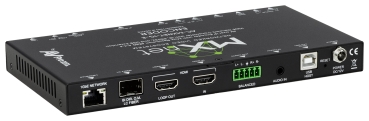

Weitere Anschlüsse:
- Ethernet: (1) × RJ-45-Buchse, PoE
- SFP: (1) × SFP-Steckplatz
- HDMI: (2) × HDMI Typ A 19-polig, weiblich, ein HDMI-Eingang, ein HDMI-Loop-Ausgang
- Audio: (1) × 5-poliger Anschlussblock, symmetrischer L/R-Audioausgang, (1) × 3,5-mm-Mini-Stereo-Klinkenstecker, Audioeingang
- IR: (3) × 3,5-mm-Mini-Stereo-Buchse, ein IR-Pass, ein IR-EYE, ein IR-Ausgang
- RS232: (1) × 3-poliger Klemmenblock
- USB: (1) × USB 2.0 Typ-B für USB-Erweiterung und KVM, (1) × USB Micro für MXNET-Dienst
Übertragungsdistanz:
- Ethernet: 100 m über CAT5e und höher
- SFP und Glasfaser: 1000BASE-SX SFP-Transceiver-Modul (MMF, 850 nm, 550 m, LC, DOM), 1000BASE-LX/LH SFP 1310 nm 10 km Transceiver-Modul
Weitere Daten:
- Betriebstemperatur: 23 bis 125 °F (-5 bis 51 °C)
- Lagertemperatur: -20 bis 60 °C (-4 bis 140 °F)
- Betriebsfeuchtigkeit: 5–90 % relative Luftfeuchtigkeit (keine Kondensation)
- Maximaler Stromverbrauch: 6,5 W
- PoE (Power over Ethernet): IEEE 802.3af (15,4 W)
- Netzteil: Eingang: AC 120–240 V, 50/60 Hz, 0,8 A, Ausgang: DC 12 V, 2 A
- Montage: Halterung zur Rack-Montage im Lieferumfang
- Abmessungen (nur Gerät): 200 x 104 x 20 mm
- Abmessungen (verpackt): 310 x 180 x 54 mm
- Gewicht (nur Gerät): 0,55 kg
- Gewicht (verpackt): 0,77 kg
- Vorschriften: CE/FCC/UL
- Produktgarantie: 10 Jahre
