MuxLab MIP 222-RW (W)

Eigenschaften:

• HDMI 2.0b bis zu 4K @ 30Hz (4:4:4) und 4K @ 60Hz (4:2:0)
• Audio-Ausgangsfunktion
• Unterstützt zwei (2) USB 2.0- und zwei (2) USB 1.1-Type-A-Anschlüsse
• Verlängert HDMI, 2-Kanal-Audio und USB über bis zu 100 m über CAT5e/6-Kabel
• HDCP 2.2 konform
• Kompatibel mit den über IP betriebenen Transmittern: 500777-TX, 500759-TX, 500770-TX und 500771-TX
• RS232- und IR-Schnittstelle (gerichtet) zur Fernsteuerung angeschlossener Geräte
• Stromversorgung über PoE



Technische Daten:

Umgebung: HDMI- und USB-Konnektivität

Geräte: Blu-Ray-Player, Projektoren, Monitore, Fernseher, PCs, Laptops, Server und interaktive Whiteboards

Bandbreite: 300 MHz

Signale: HDMI 2.0b (4K/30 Hz 4:4:4 & 4K/60 Hz 4:2:0), USB 1.1 & 2.0 sowie HDCP 2.2

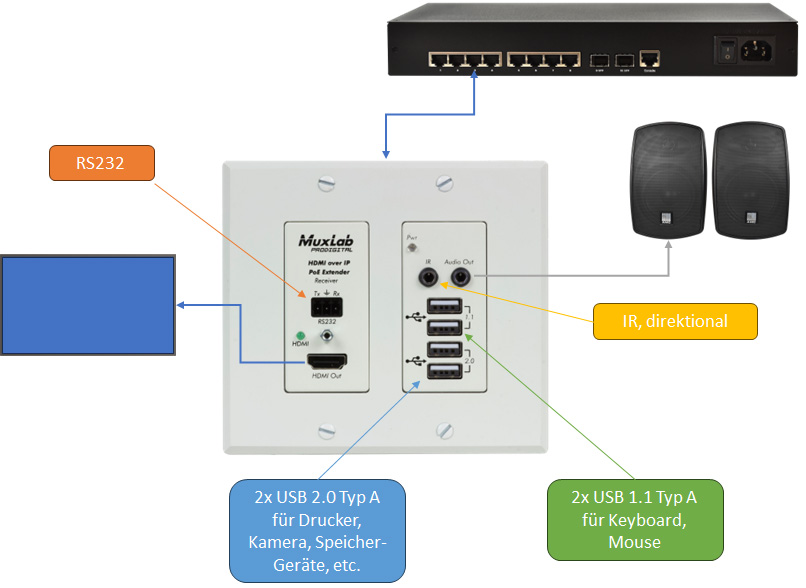

Anschlüsse:
Hinweis: Kabel sind nicht im Lieferumfang enthalten.

• Ein (1) HDMI-Anschluss
• Vier (4) USB-Typ-A-Anschlüsse
• Ein (1) RJ45-Anschluss für Ethernet-Verbindung
• Ein (1) 3,5-mm-Klinkenanschluss für Audio-Ausgang
• Ein (1) 3,5-mm-Klinkenanschluss für gerichtetes IR
• Ein (1) 2,1-mm-Anschluss für Stromversorgung

Maximale Entfernung: Basierend auf einer maximalen HDMI-Kabellänge von 2 m pro Ende. CAT5e/6: bis zu 100 m
Hinweis: In Umgebungen mit hoher elektrischer Störbelastung ist ein STP-Kabel erforderlich. Kreuzverkabelung kann die maximale Übertragungsdistanz je nach Qualität des verwendeten Twisted-Pair-Kabels verringern.

Latenz: Typisch eine (1) Bildrate (16 ms)

Kompression: JPEG2000

Datenrate: Bis zu 500 Mbps

Netzwerkanforderungen: 1-Gigabit-Ethernet mit IGMP, Jumbo Frames und PoE-Unterstützung
RJ45-Pinbelegung (Polaritätssensitiv): EIA/TIA 568A oder 586B Durchgangsverdrahtung verwenden

• Pin 1 (R), Pin 2 (T)
• Pin 3 (R), Pin 6 (T)
• Pin 4 (R), Pin 5 (T)
• Pin 7 (R), Pin 8 (T)

Stromversorgung:

• Dieses Gerät unterstützt PoE (PD). Ein externes Netzteil ist nicht im Lieferumfang enthalten. Vorgesehen für die Stromversorgung über einen PoE-fähigen Ethernet-Switch (PSE).
• Optionales Netzteil (500993) separat erhältlich.

PoE-Standard: IEEE 802.3af

Leistungsaufnahme: 3 W

Temperaturbereich:

• Betrieb: 0 °C bis 40 °C
• Lagerung: -20 °C bis 85 °C

Luftfeuchtigkeit: Bis zu 95 % (nicht kondensierend)

Abmessungen: 128 × 115 × 42 mm

Gewicht: 0,61 kg

Zertifizierungen: FCC, CE, RoHS

Entflammbarkeit: 94V-0

Garantie: 3 Jahre

Optionales Zubehör: MuxLab PSU 5VDC26 (500993), Universelles Verriegelungs-Netzteil 5VDC/2,6A, Art.-Nr. 55.00.96

VOB/C- und DIN 18299-konforme Ausschreibungstext für den MuxLab MIP 222-RW (W) – HDMI/USB Wall Plate Receiver in Weiß:

Abschnitt: AV-Technik – Wandplatten-Receiver HDMI/USB über IP, PoE (MuxLab MIP 222-RW-(W))

1. Allgemeines – Leistungsbild
Lieferung, fachgerechte Montage und Inbetriebnahme eines Wandplatten-Receivers zur Übertragung von hochauflösendem HDMI- und USB-2.0-Signal aus über ein IP-Netzwerk, einschließlich PoE-Versorgung. Das System eignet sich für dezente, flächenbündige Wandinstallation (2-Gehäuse-Format, weiß), ideal für Anwendungen wie interaktive Präsentationen, Konferenzumgebungen oder Digital Signage.

2. Produktbeschreibung
Gerät: MuxLab MIP 222-RW (W), Artikelnummer 500777-RX-WH – HDMI/USB over IP PoE Wall-Plate Receiver, UHD-4K, White.

3. Technische Spezifikationen

• Videoübertragung: HDMI bis UHD-4K über JPEG 2000 Kompression (entsprechend MIP-200-Serie)
• USB-Unterstützung: USB 2.0 über IP („Wall-Plate Receiver“) zur Verlängerung von Peripherieanschlüssen.
• PoE-Versorgung: Power-over-Ethernet (PD) gemäß IEEE 802.3af.
• Netzwerkintegration: Nutzung von Gigabit-Ethernet mit Multicast-Unterstützung und Mindestbandbreite gemäß JPEG 2000-Standard.
• Topologie: Konzipiert für Punkt-zu-Punkt, Punkt-zu-Mehrpunkt und Mehrpunkt-zu-Mehrpunkt-Szenarien innerhalb eines IP-Netzwerks.

4. Anschlüsse & Ausstattung

• HDMI-Ausgang (Wall-Plate-Format)
• USB-2.0-Anschluss (Typ-A) für lokale Peripheriegeräte (z. B. Tastatur, Maus)
• Ethernet-Port (RJ45) für Netzwerkverbindung und PoE-Stromversorgung

5. Physikalische Daten & Umweltbedingungen

• Farbe: Weiß („W“ steht für White Wall-Plate)
• Einbautyp: 2-Gang Wandplatten-Format zur Integration in Standard-Installationsdosen.
• Umgebung: Angaben zur Temperatur, Luftfeuchtigkeit, Leistung und Zertifizierungen basieren auf üblichen Spezifikationen der MIP-200-Serie (UHD-4K, JPEG 2000, PoE)

6. Lieferumfang

• MuxLab MIP 222-RW (W) Receiver im Wall-Plate-Format
• Technische Unterlagen: Datenblatt, Bedienungsanleitung (sofern verfügbar)

7. Ausführungsbedingungen (VOB/C & DIN 18299)

• Installation: Fachgerechte Montage in standardisierten Unterputzdosen, EMV-konforme Verkabelung (CAT5e/6), stabile PoE-Versorgung, dekorative Integration in bestehendes Raumdesign, insbesondere weiße Wall-Plate zur optischen Anpassung.
• Inbetriebnahme: Prüfung der HDMI-Videoausgabe (bis UHD-4K), USB-Peripheriekonnektivität, Netzwerkanbindung inkl. Multicast / Controller-Steuerung (z. B. Pro Digital Network Controller), PoE-Funktion.
• Dokumentation & Schulung: Übergabe des gelieferten Systems inklusive detaillierter Dokumentation und Einweisung der Bedienung sowie der Konfiguration.
