Josawa UC1-HDMI (Gen2)

Art.Nr.:: 23.13.00-II
Lieferzeit:: Lieferbar sofort (Ausland abweichend)
Lagerbestand:: Stück

Shop-Funktionen nur für Fachhandelspartner

Beschreibung

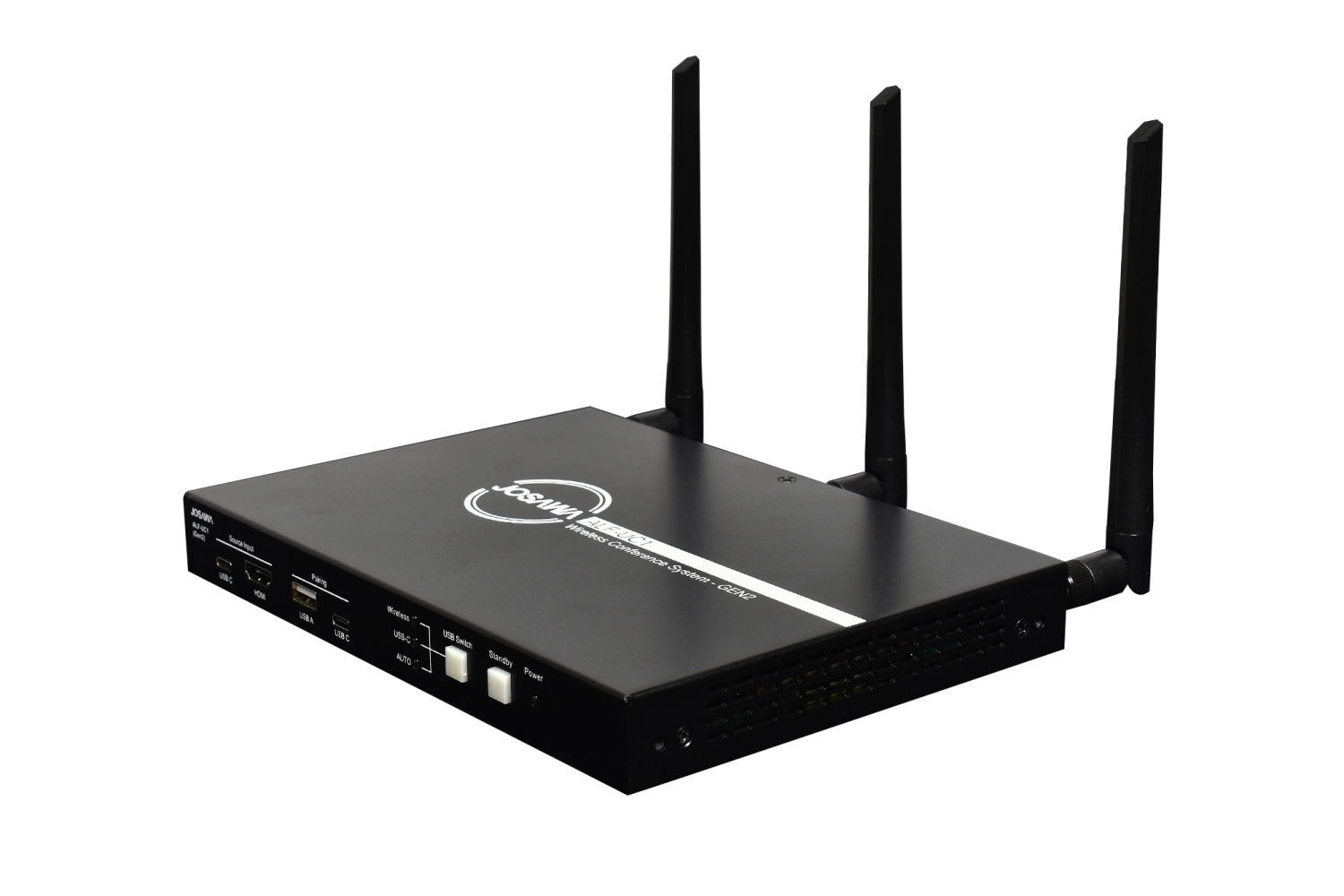

Josawa UC1 – Gen 2
Das UC1-Gen2 ist ein drahtloses 4K-Konferenzsystem mit zwei HDMI-Ausgängen und optionalen 4K-Dongles, die die Verbindung oder Teilnahme an einem Meeting ganz einfach per Knopfdruck ermöglichen. Präsentatoren (oder sogar eine Reihe von Präsentatoren) können Ihr Konferenzsystem miteinander verbinden - Audio und Video - ohne dass Kabel oder Konverter erforderlich sind oder darauf geachtet werden muss, wo sich Anschlussfelder im Raum befinden.

Der Wechsel zwischen den Moderatoren ist einfach und logisch; Man kann sogar den Bildschirm teilen und zwei Moderatoren gleichzeitig verbinden! (Bis zu 4 Bilder auf einem Display und ein fünftes auf einem anderen Display).

Das UC-1-System ermöglicht entweder eine direkte Verbindung oder die Verwendung eines externen „Dongles“ (um zu verwalten, wer sich zu einem bestimmten Zeitpunkt verbinden kann und wer nicht) von Android, Airplay für IOS, Miracast (Windows) und MAC OS über das lokale Netzwerk.

Der UC-1 Generation 2 verfügt jetzt über einen sekundären HDMI-Ausgang, der an ein zusätzliches Anzeigegerät, einen Rekorder, einen Überwachungsmonitor oder eine Remote-Anzeige an einem anderen Standort angeschlossen werden kann.

Das UC1 Gen 2 verfügt außerdem über eine drahtlose Softwareanwendung, die eine einfache Möglichkeit bietet, von jeder Windows- oder Mac OS-Plattform aus eine drahtlose Verbindung zum Gerät herzustellen. Diese Anwendung verfügt über eine intuitive Benutzeroberfläche und ermöglicht eine einfache Verwendung der in der Anwendung integrierten Funktionen, z B. den Freigabebildschirm, die Freigabe im Vollbildmodus festlegen oder nicht, Bildschirm einfrieren, lokale Freigabe und eine ganze Reihe von Einstellungen, wie z. B. die Audioauswahl an den USB-Verbindungen und die Qualität der Latenz.

Hinweis: Die Dongle auf einem der Bilder dienen nur der vollständigen Darstellung. Die Basiseinheit wird ohne Dongle ausgeliefert!

Eigenschaften

Eigenschaften

Ausgang #1: Auflösungen bis zu 4K60
Ausgang #2: Auflösungen bis zu 1.080p60
HDMI 1.4 und 2.0 kompatibel
HDMI- und UBC-C-Eingangsauflösungen bis zu 4k30
HDMI-D (Gen2) und USBC-D (Gen2) Dongle-Eingangsauflösungen 4k30
Airplay-, Miracast- und Chromecast-Auflösungen 1.080p60
Das Gerät unterstützt bis zu 3x USB-A 3.0, 1x Typ USB C (2.0 Pairing), 3x USB-A 2.0 (Touch und Pairing)
Audioausgänge: HDMI, Phoenix-Anschluss, USB.
Unterstützt alle gängigen Betriebssysteme Windows, MacOS, Android, IOS.
Plug-and-Play-Lösung mit Wireless-USB-Treibern erforderlich
Die WLAN-Datenrate ist WLAN IEEE 802.11 b/g/n/ac
WLAN 2,4 GHz und 5 GHz werden unterstützt
Der LAN-Port hat eine Geschwindigkeit von 1 Gbit/s
Latenz <100 ms, mindestens 20 s

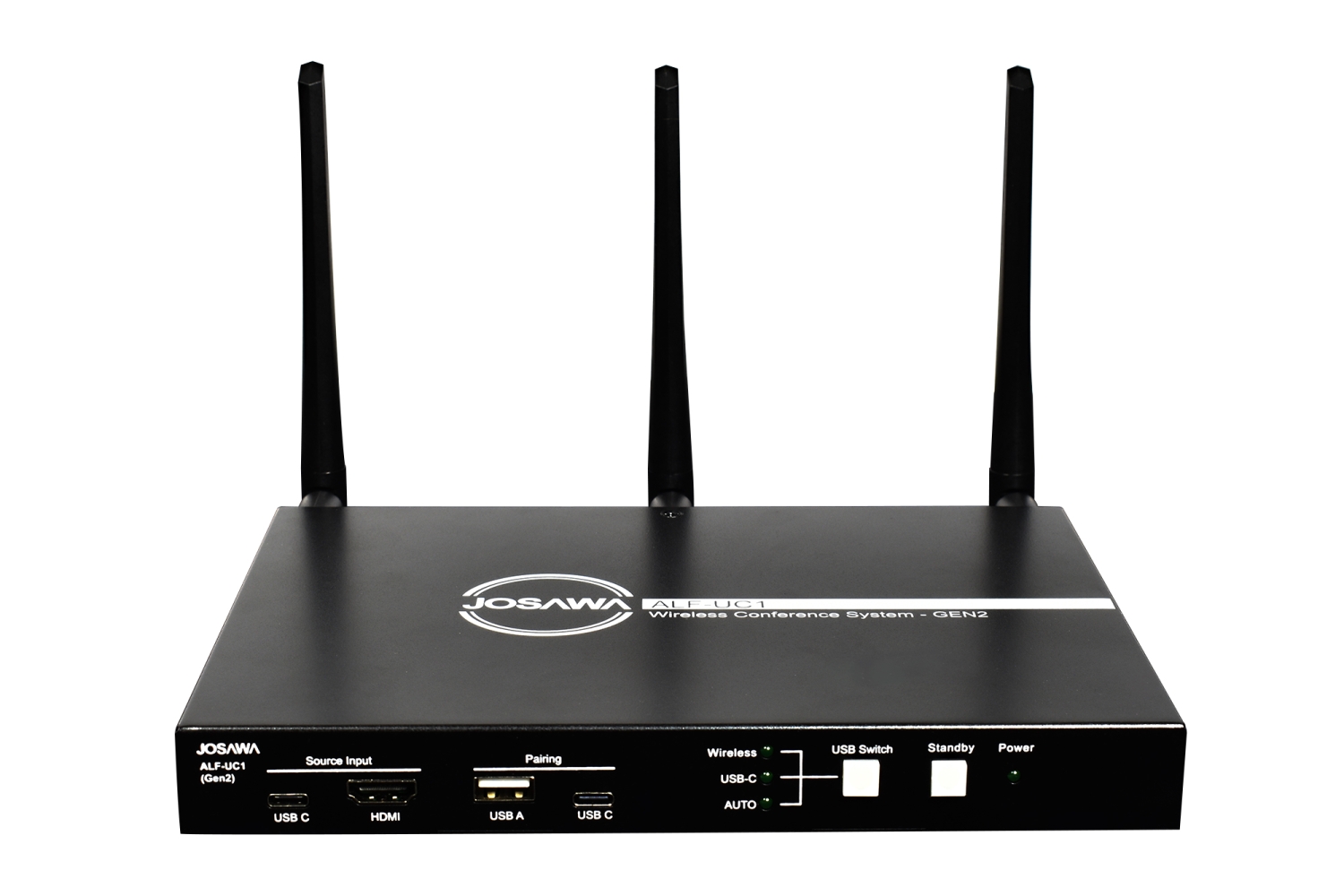

Die Steuerungsmethode ist Web-GUI, Telnet, RS232, Tasten an der Vorderseite

Anschlussdiagramm

Videos

Downloads

Technische Daten

Technische Daten:

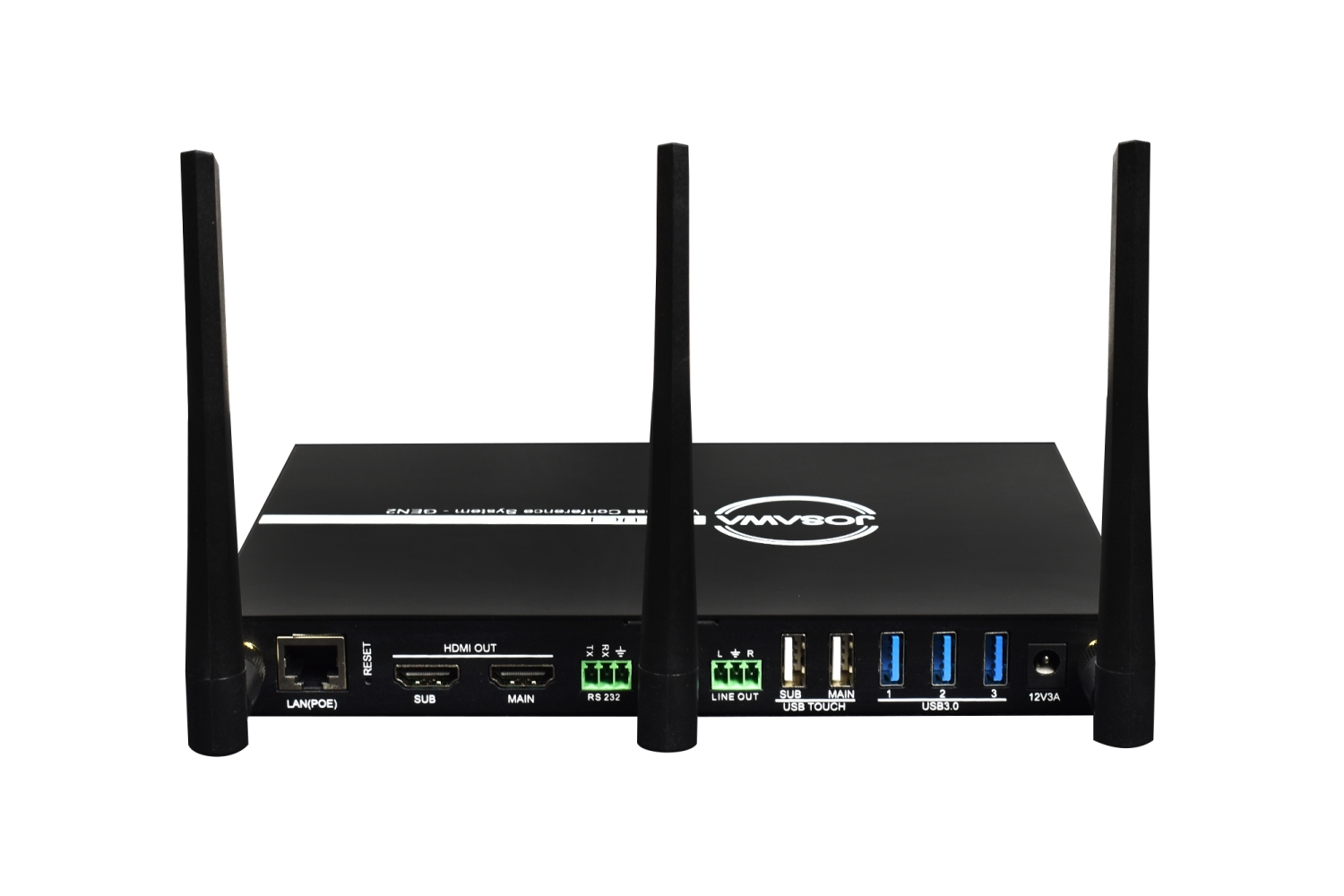

Videoausgang: 2×HDMI Typ A 19-polige Buchse;

HDMI Main: 3840×2160@60Hz, 3840×2160@30Hz, 1920×1080@60Hz, 1280×720@60Hz

Videoausgabeauflösung:

HDMI Sub: 1920×1080@60Hz, 1280×720@60Hz
HDMI-Main: HDMI1.4/HDMI2.0

Videoausgabefunktionen:

HDMI Main: HDMI1.4/HDMI2.0,
HDMI-Sub: HDMI1.4

Videoausgang HDCP

HDMI-Main: HDCP1.4/HDCP2.2
HDMI-Sub: HDCP1.4

Videoeingang: 1×HDMI Typ A 19-polige Buchse

Videoeingangsauflösung: 3840×2160@30Hz, 1920×1080@60Hz, 1280×720@60Hz

Videoeingangsfähigkeit: HDMI1.4

Videoeingang HDCP: HDCP1.4

Analoger Audioausgang: 1× Phoenix-Anschluss

LAN-Schnittstelle: RJ45 x1; 1000 Mbit/s x1

USB-Schnittstelle: USB3.0: Typ A x3, Typ C x1; USB2.0: Typ A x3, Typ C x1;

Audioeingang: AirPlay, Miracast, Chromecast, Windows/MAC App, WMH, WMC

Steuerschnittstelle: Phoenix-Terminal 3,5 mm RS232-Schnittstelle

Maximales Anzeigefenster: ≥4+14 (4 Hauptbildschirme + 14 Vorschau-Kontrollfenster)

Maximal angeschlossener Sender: ≥16

Drahtlose Datenrate: Bis zu 1200 Mbit/s

Videowiedergabe-Bildrate: 20–60 FPS

Übertragungsverzögerung: 80 ms/min

Drahtloses Übertragungsprotokoll: WIFI IEEE 802.11 a/g/n/ac/ax

Frequenzband: 2,4 GHz und 5 GHz

WLAN-Antenne: MIMO 2×2, MIMO 1×1

Abmessungen (B x T x H): 220 mm x 130 mm x 34 mm, 280 mm x 130 mm x 34 mm (einschließlich Antenne)

Gewicht: 930g

Lagertemperatur: -20° bis +60° C

Luftfeuchtigkeit: 20 %–90 % (nicht kondensierend)

Stromversorgung: DC 12 V oder POE

POE-Standard: IEEE802.3at

Stromverbrauch: 30 W (maximal)

Ausschreibungstext

VOB/C- und DIN 18299-konforme Ausschreibungstext Josawa UC1-HDMI:

1. Objekt / Leistung
Lieferung und Inbetriebnahme eines drahtlosen 4K-Videokonferenz- und Präsentationssystems Josawa UC1 mit zwei HDMI-Ausgängen und Netzwerk- bzw. Dongle-basierten Eingängen.

2. Technische Beschreibung
2.1 Josawa UC1 (Generation 2) Basisstation

Systemtyp: Drahtloses 4K-Kooperations- und Konferenzsystem, Präsenz mit Widgets wie USB‑Dongle (HDMI, USB‑C), AirPlay (iOS), Miracast (Windows), Android und MacOS App
HDMI-Ausgänge:
- HDMI #1: bis 4 K @ 60 Hz (HDMI 1.4/2.0, HDCP 1.4/2.2)
- HDMI #2: bis 1080p @ 60 Hz (HDMI 1.4, HDCP 1.4)
Videoeingänge: 1× HDMI und optional Dongle‑Eingänge HDMI‑D / USB‑C-D, Auflösung bis 4K @ 30 Hz
Audioausgabe: via HDMI, analogem Phoenix-Anschluss sowie USB
USB-Schnittstellen: 3× USB‑A 3.0, 1× USB‑C (Pairing), + 3× USB‑A 2.0 für Touch/Pairing
Netzwerk & WLAN:
- LAN: 1× RJ45, 1 000 Mbit/s
- WLAN: IEEE 802.11 b/g/n/ac, 2,4 GHz & 5 GHz, MIMO 2×2, Datenrate bis 1 200 Mbit/s
- Steuerung: Web-GUI, Telnet, RS‑232, Frontpanetasten
Leistung & Stromversorgung:
- Stromversorgung via DC 12 V oder PoE (IEEE 802.3at), max. Stromaufnahme 30 W
Leistung & Latenz:
- Videorausgabe bei 20–60 FPS, Latenz < 100 ms (min. 20 ms)
Anzeigefähigkeit: Parallelanzeige von bis zu 4 Hauptbildern + 14 Vorschauscreens, bis zu 16 gleichzeitige Sender möglich
Mechanische Daten:
- Maße: 220 × 130 × 34 mm (oder mit Antennen 280 × 130 × 34 mm)
- Gewicht: ca. 930 g
Umweltbedingungen:
- Lagertemperatur: –20 °C bis +60 °C
- Luftfeuchte: 20–90 % (nicht kondensierend)
Konformität: CE, FCC, RoHS

3. VOB/C- & DIN 18299-Anforderungen

Technische Lieferbedingungen: Alle technischen und mechanischen Merkmale sind verbindlich gemäß Herstellerbeschreibung, inklusive Abmessungen, Gewichte, Leistungsdaten, Schnittstellen, Umgebungstoleranzen und Konformitäten.
Material & Ausführung: Gehäuse material- und mechanisch geeignet zur Aufstellung in AV-Medienmöbeln oder als Tischgerät. Frontseitige Bedienelemente und Ports vollständig zugänglich.
Elektrische Integration:
- Versorgung per 12 V DC-Netzteil oder PoE (IEEE 802.3at), maximale Leistungsaufnahme 30 W.
- Netzwerk per Kabel oder WLAN; RJ45-Buchse inklusive.
Systemintegration:
- HDMI-Ausgänge an AV-Verteilungssysteme anschließen; Phoenix-Audio- und USB-Schnittstellen einbinden.
- Steuerung über Web-GUI, RS‑232 oder Tasten.
Inbetriebnahme & Funktionstest:
- Netzwerkverbindung, PoE-Stromversorgung prüfen.
- HDMI-Ausgänge testen (4K/60 Hz + 1080p/60 Hz), Audio-Signale analog und via USB prüfen.
- Wireless-Verbindungen via Dongle und App testen; mindestens 4 gleichzeitige Sender.
- Latenzmessung (< 100 ms) dokumentieren.
- Steuerbarkeit per Web, Telnet, RS‑232 und Fronttasten verifizieren.
Dokumentation:
- Datenblatt, Konformitätsnachweise (CE, FCC, RoHS) sowie Montage‑ und Bedienanleitung bereitstellen.
Garantie: 7 Jahre Herstellerangabe
Abrechnung: Pauschalpreis je System gemäß VOB/C Abschnitt 3.
