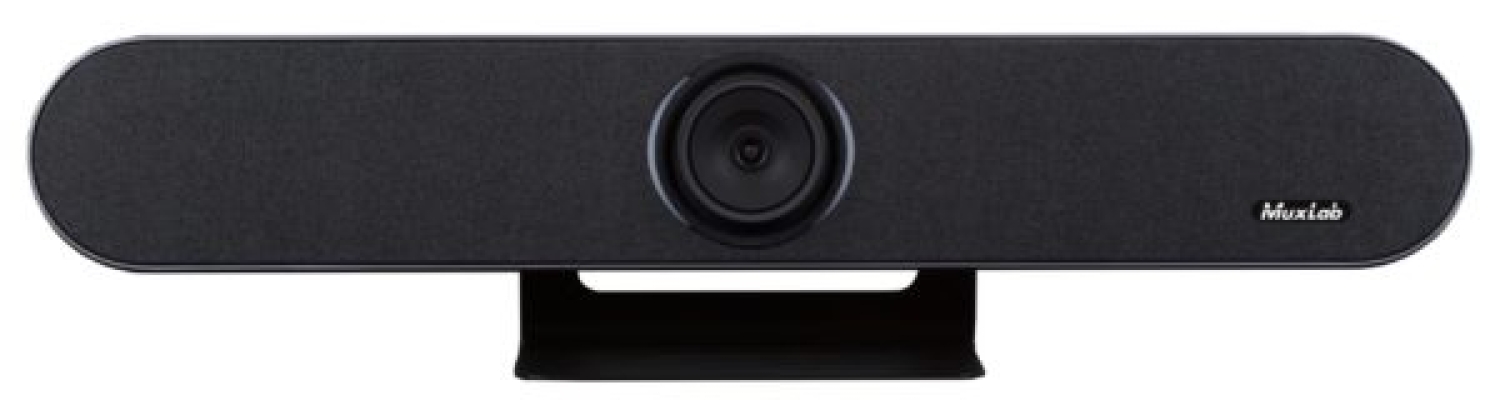

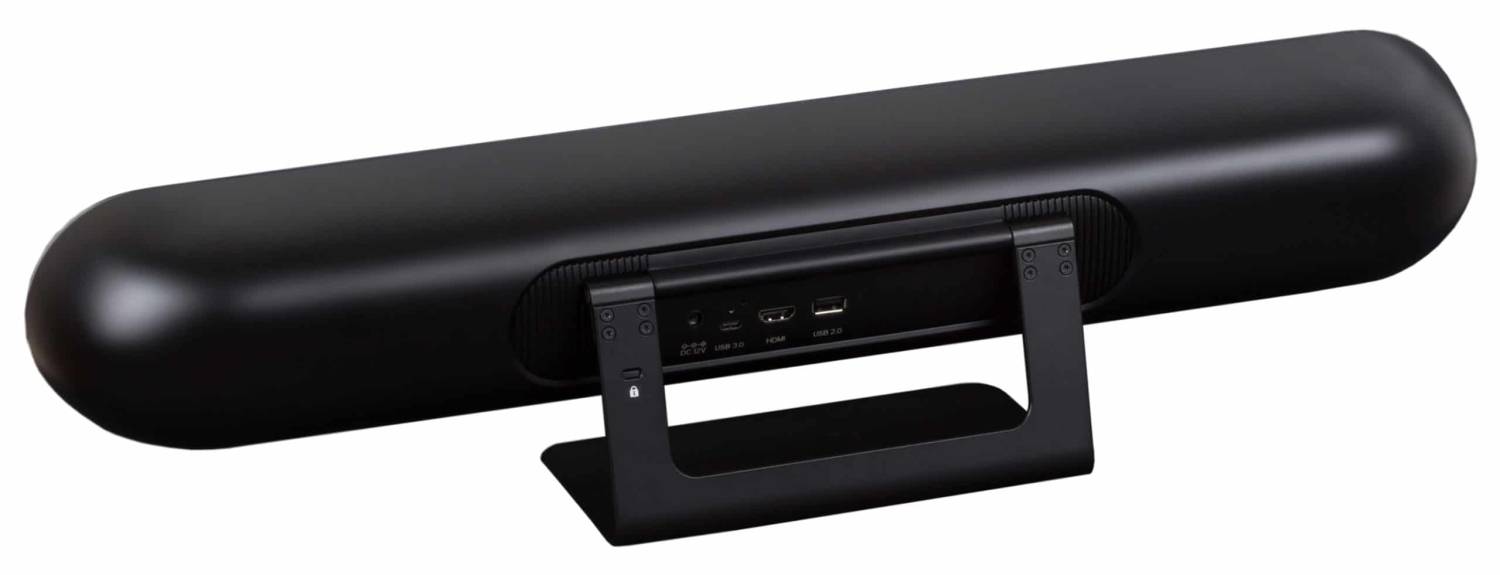

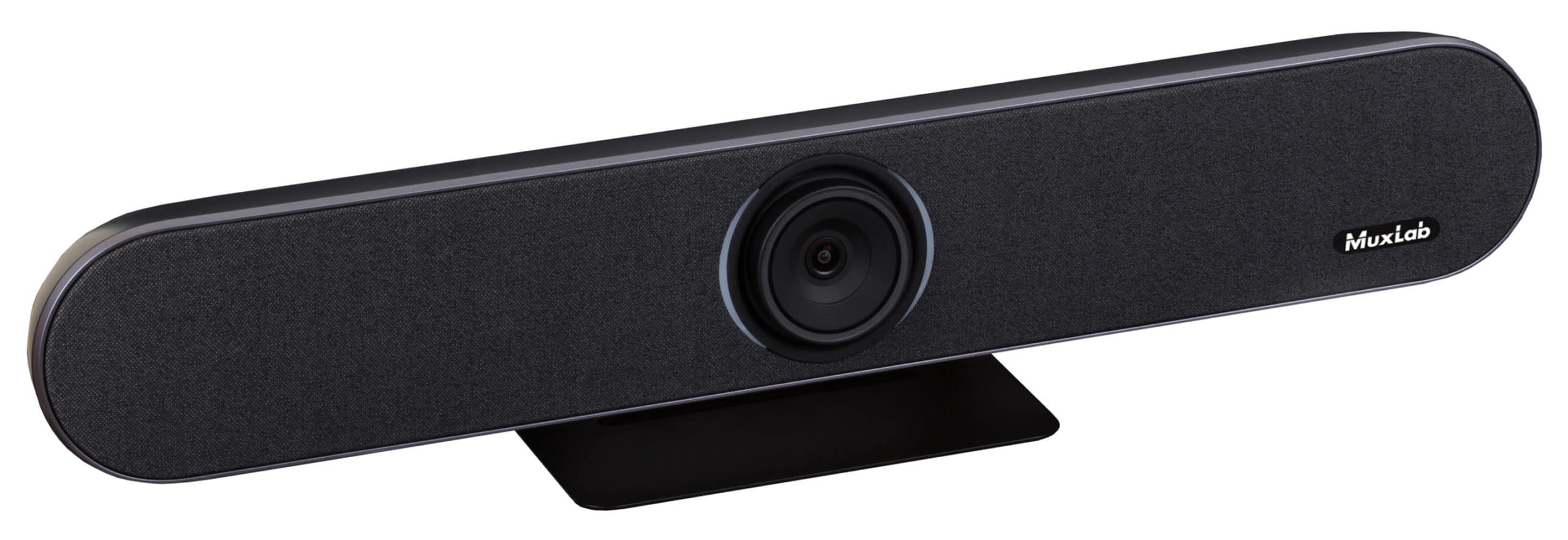

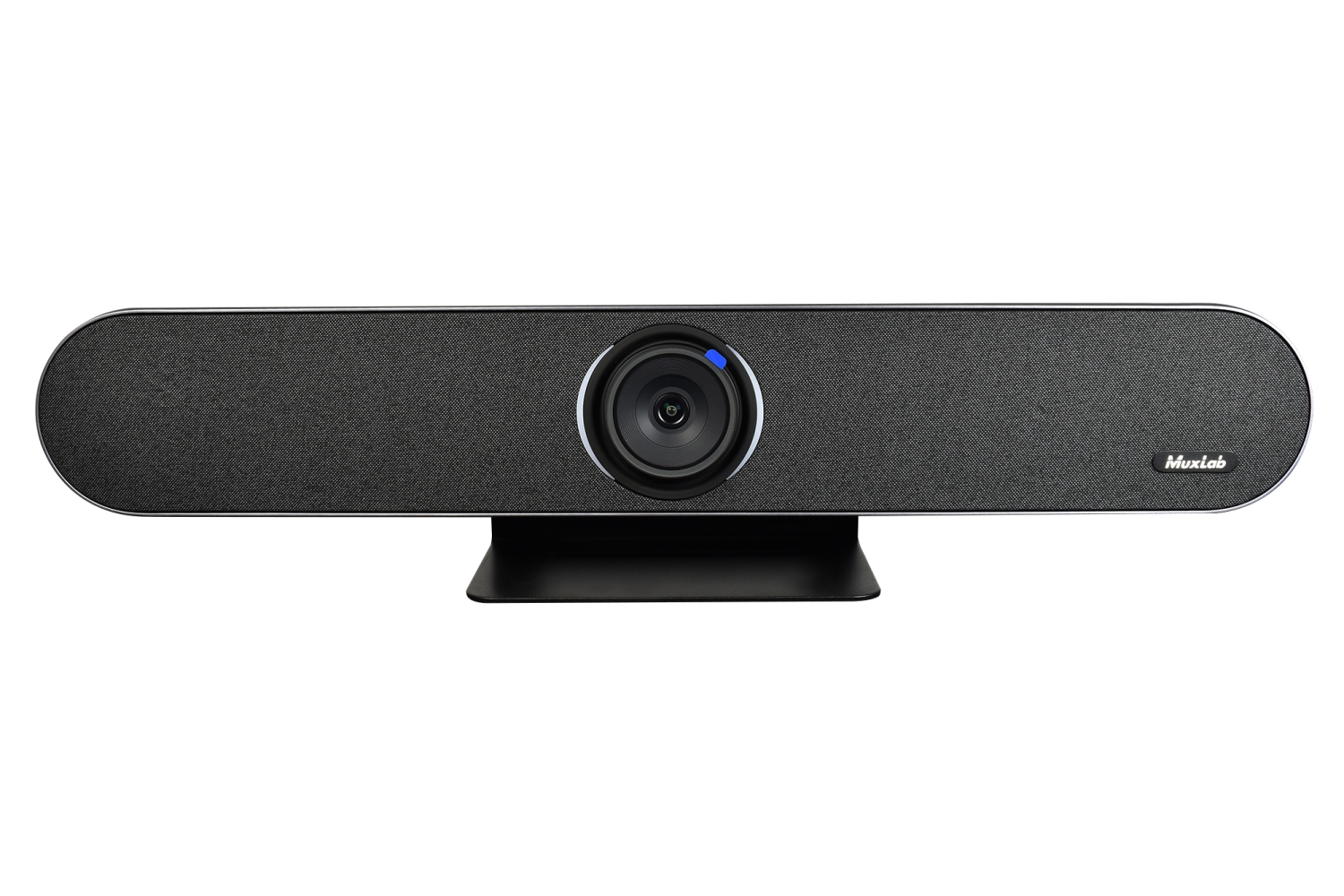

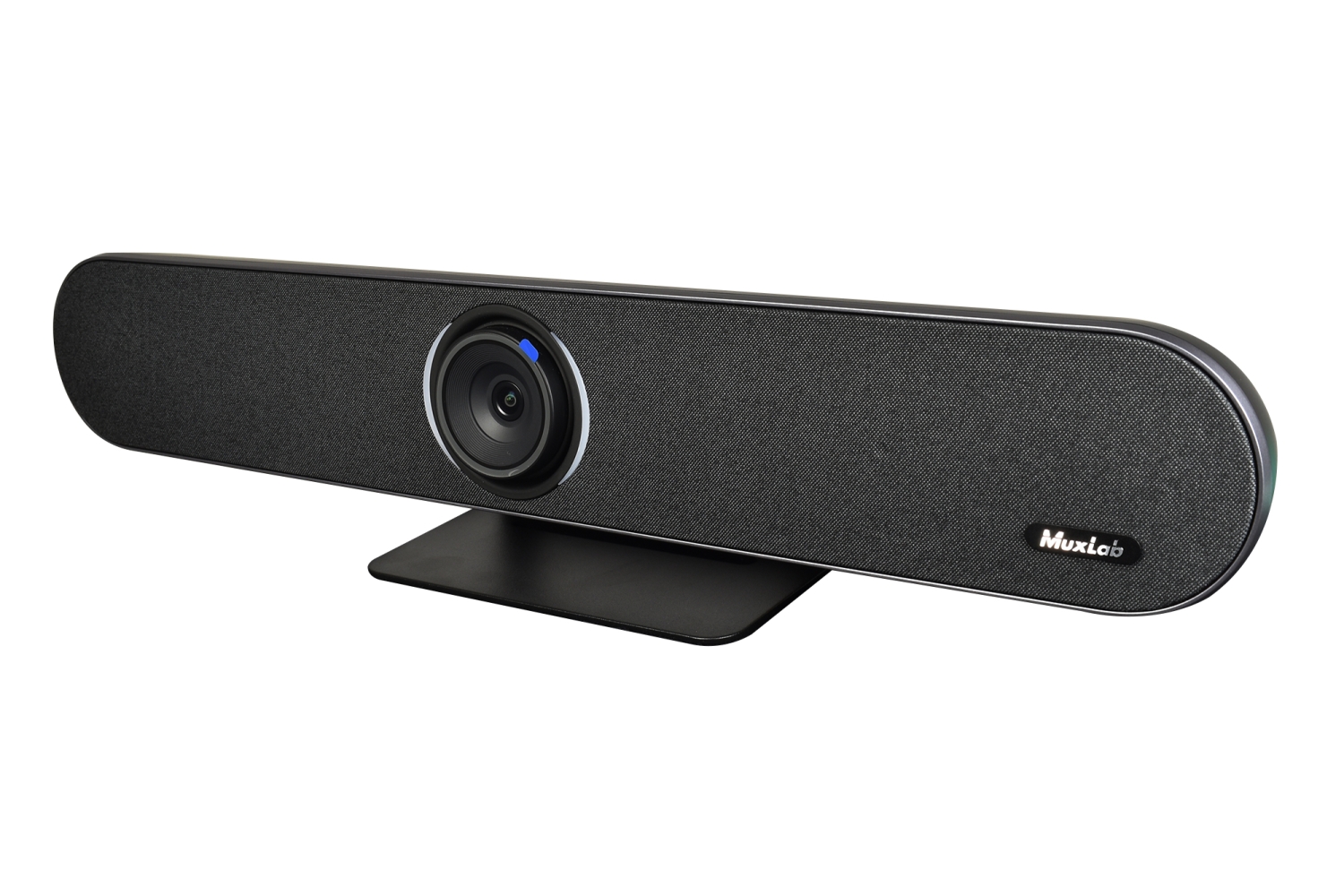

MuxLab MuxMeet VB (500820)

Eigenschaften

• Kamera mit 8 MP Sensor (1/2.5″ CMOS), Auflösung bis zu UHD 4K (3840 × 2160)
• Sichtfeld 120° Blickwinkel („field of view“) + 5× Digitalzoom
• Neigung / Schwenkung (Pan/Tilt): ± 15° Schwenken bzw. Kippen, um den Bildausschnitt anzupassen
• Vier integrierte Beamforming-Mikrofone, Richtwirkung, mit Sprachaufnahme bis zu ca. 6 Metern Entfernung
• Lautsprecher: Vollbandlautsprecher, 8 W Leistung, Mono-Ausgabe; ausgelegt für klare Sprachwiedergabe auch im größeren Raum
• Geräuschunterdrückung, Akustisches Echo-Underdrücken („Acoustic Echo Cancellation“) und weitere DSP-Technologien zur Verbesserung der Sprachverständlichkeit
• USB (kompatibel, Plug & Play), HDMI-Out, USB-C, auch Bluetooth 5.0 für kabellose Verbindung
• Tischaufstellung oder Wandmontage – flexibel einsetzbar je nach Raumsituation
• Auto-Framing, Auto-Tracking (automatisches Zuschneiden und Nachführen des Sprechers), Presets (voreingestellte Kamerawinkel/Einstellungen)

Hybrides Team-Meeting in einem mittelgroßen Besprechungsraum
Ein Unternehmen mit mehreren Standorten (z. B. Hamburg, München und Zürich) führt wöchentliche Statusmeetings durch. Ein Teil des Teams arbeitet im Büro, andere Mitarbeitende sind remote im Homeoffice oder an anderen Standorten tätig. Für diese hybriden Meetings soll der Besprechungsraum am Hauptstandort mit minimalem Aufwand videokonferenzfähig gemacht werden – ohne komplizierte Verkabelung, AV-Racks oder zusätzliche Technik.

Einsatz der MuxLab 500820 Videobar

Raumgröße:

• Ca. 5 m × 4 m
• 6–8 Personen vor Ort

Technik im Raum:

• 1x MuxLab MuxMeet Videobar (500820)
• 1x Raum-PC oder Laptop (USB-Anschluss)
• 1x Display / Monitor (angeschlossen per HDMI)
• Optional: Bluetooth-Tastatur & -Maus

Ablauf / Nutzung in der Praxis:

1. Vor dem Meeting:

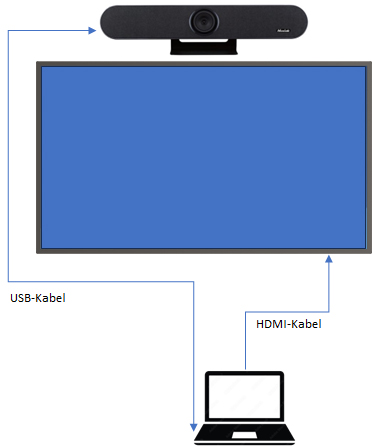

Die Videobar ist bereits an der Wand unter dem Monitor montiert und über USB mit dem Raum-PC verbunden. Kein separates Mikrofon, Lautsprecher oder Kamera notwendig.

2. Teilnehmende vor Ort nehmen Platz:
Dank 120° Weitwinkelkamera sind alle Anwesenden sichtbar – selbst an den Randplätzen des Tisches. Die Auto-Framing-Funktion stellt automatisch sicher, dass alle Personen im Bild sind.

3. Remote-Teilnehmende wählen sich über MS Teams / Zoom ein:
Die Videobar wird automatisch als Audio- und Videoquelle erkannt – ohne Treiberinstallation.

4. Während des Meetings:
Die integrierten Mikrofone erfassen Stimmen in bis zu 6 m Entfernung – auch leise Redebeiträge.
Der Lautsprecher sorgt für klare Verständlichkeit der Remote-Stimmen – kein externes Lautsprechersystem nötig.
Die Kamera fokussiert automatisch die sprechende Person, wodurch die Remote-Teilnehmenden den Gesprächsfluss besser verfolgen können.

5. Zusätzliche Funktionen:
Ein Referent kann die Videobar per Bluetooth mit dem Smartphone koppeln, um Audio z. B. von einem Video einzuspielen.
Bei Präsentationen kann ein Preset (Zoom auf Whiteboard) abgerufen werden, um das Kamerabild anzupassen.


Die wesentlichen Vorteile in der Übersicht

• Plug & Play - Keine AV-Fachkraft notwendig – einfach anschließen und loslegen
• All-in-One - Kamera, Mikrofon und Lautsprecher in einem Gerät – ideal für schlanke Räume
• Mobil einsetzbar - Gerät kann bei Bedarf in andere Räume mitgenommen werden
• Kompatibel mit gängiger Software - Funktioniert sofort mit Zoom, Teams, Webex etc.
• Kosteneffizient - Kein AV-Rack, keine Deckenmikros oder DSP-Systeme nötig

Alternative Einsatzorte/Anwendungsbeispiele

• Klassenzimmer für Fernunterricht / hybride Lehre
• Kanzlei- oder Therapieräume für Videoberatung
• Co-Working Spaces mit wechselnden Teams
• Temporäre Konferenzräume auf Messen oder Events



---

6 x 8 m Konferenzraum


Technische Daten

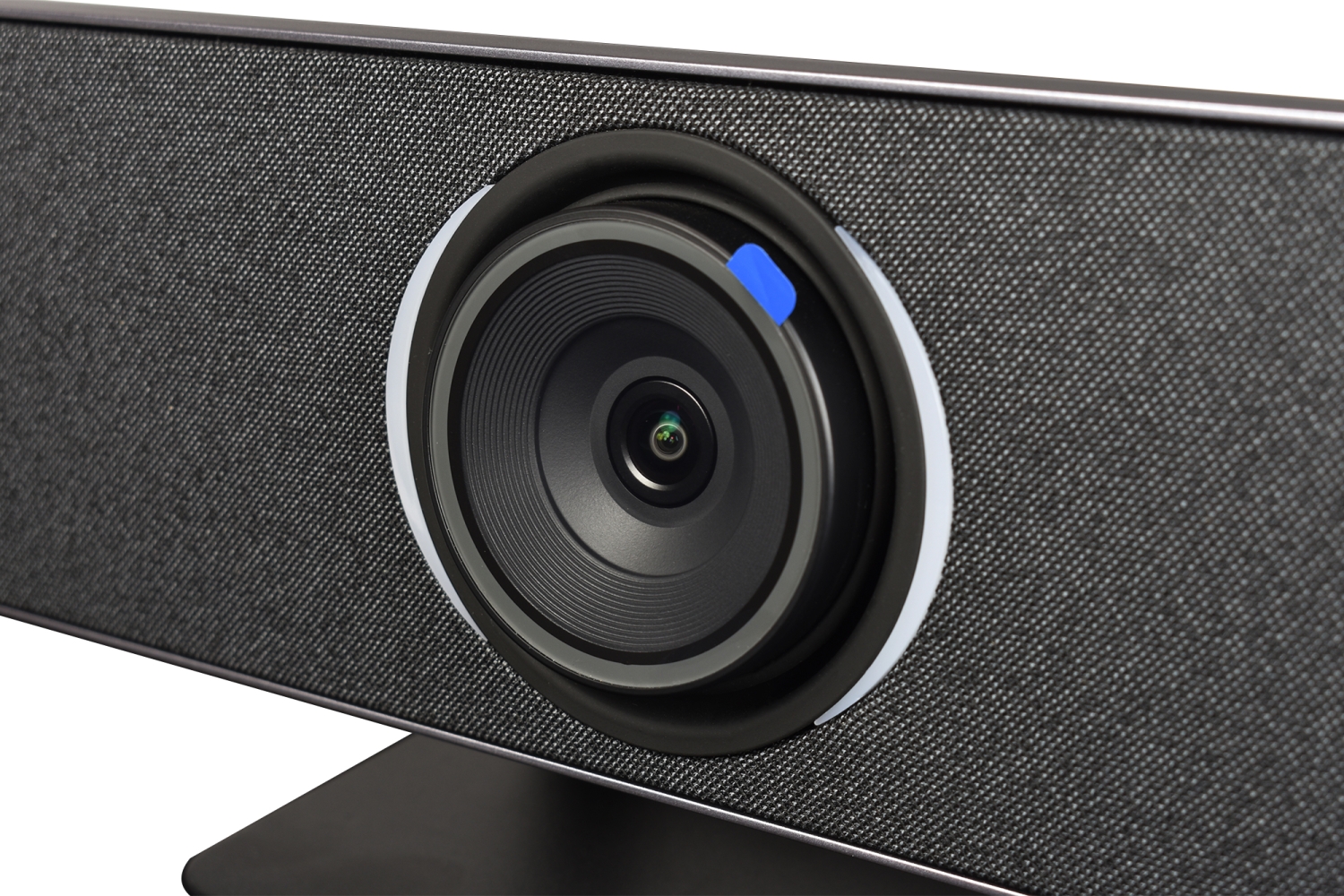

• Bild / Kamera
  • Auflösung: 4K UHD (3840 × 2160)
  • Sensor: 1/2,5″ CMOS, ca. 8,51 Megapixel
  • Sichtfeld: 120° DFOV (deutliches Sichtfeld), horizontales Blickfeld ~110°
  • Digitalzoom: 5× Digitalzoom
  • Pan/Tilt: ± 15° Schwenken / Neigen
  • Weitere Bildfunktionen: 2D & 3D Rauschunterdrückung, Hintergrundlichtkompensation, Auto‑Tracking, Auto‑Framing
• Audio / Mikrofone / Lautsprecher
  • Mikrofone: 4 Beamforming-Mikrofone integriert
  • Aufnahmebereich / Entfernung: bis ca. 6 Meter
  • Frequenzbereich Mikrofon: ca. 100 Hz – 10 kHz
  • Empfindlichkeit Mikrofon: ~ −38 dB
  • Rauschabstand (Mikrofon): ~ 65 dB
  • Verzerrung (THD) Mikrofon: maximal 1 % @ 1 kHz bei 100 dB SPL
  • Lautsprecherleistung: 8 W RMS
  • Lautsprecherkanal / Typ: Mono, Vollfrequenzlautsprecher
  • Lautsprecherfrequenzbereich: ca. 100 Hz – 16 kHz
  • Lautsprecher‑Empfindlichkeit / SNR: Empfindlichkeit ~ 82 ± 3 dB, SNR ~ 69 dB

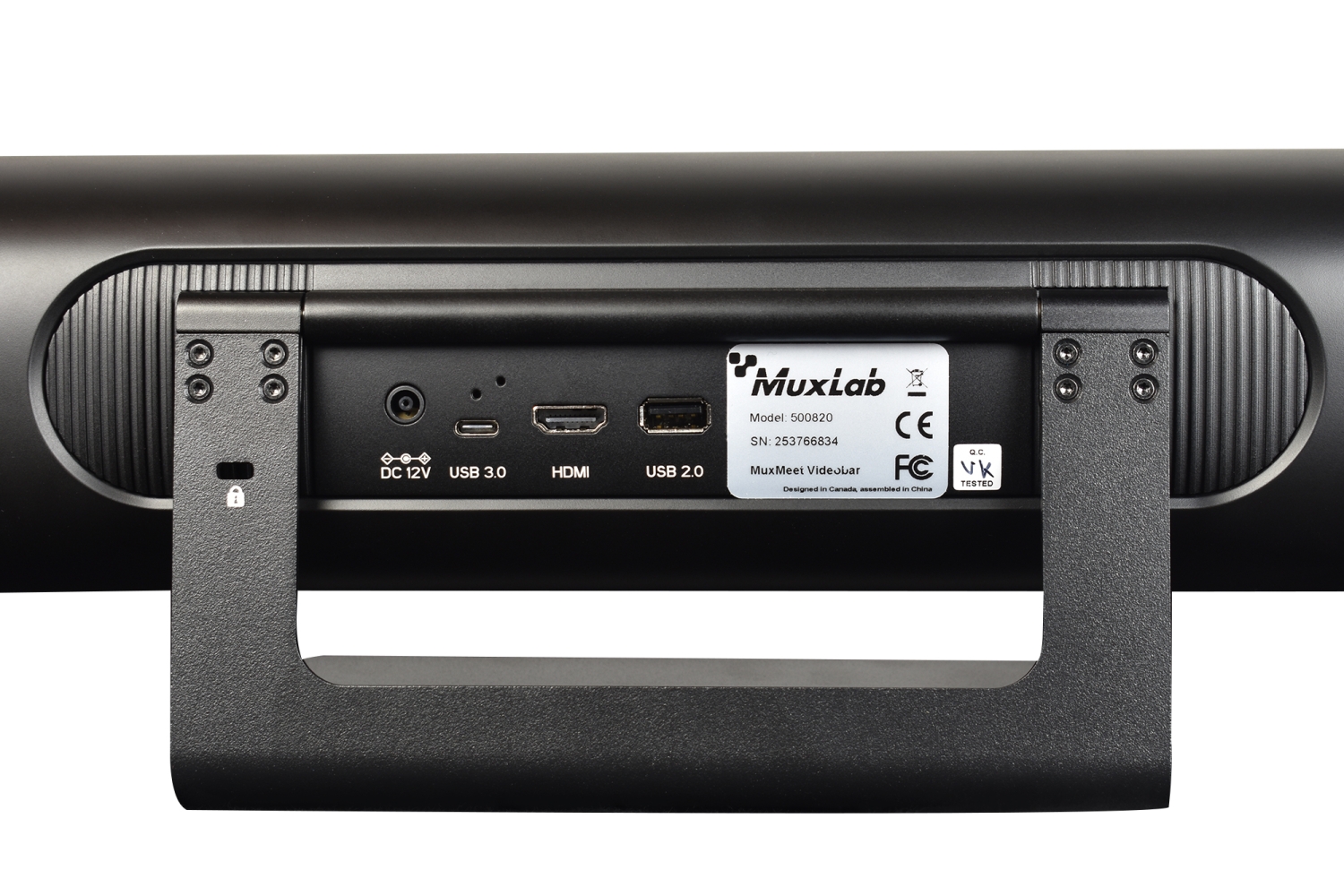

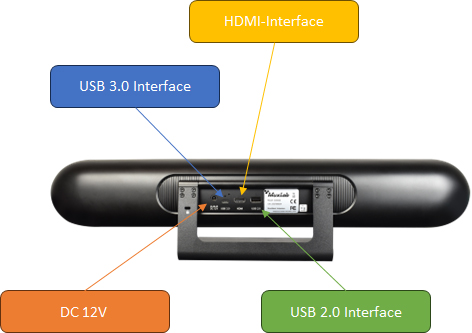

• Schnittstellen / Anschlüsse
  • USB-Anschluss: USB 3.0, abwärtskompatibel mit USB 2.0
  • Videoformate über USB: Unterstützt Formate wie H.264, MJPEG, YUY2, NV12
  • USB-Kommunikationsprotokoll: UVC 1.1 bis 1.5, mit PTZ-Steuerung über USB
  • HDMI: Lokaler HDMI-Ausgang vorhanden
  • Bluetooth: Bluetooth 5.0
• Mechanik, Maße & Umwelt
  • Abmessungen: ca. 600 × 135 × 115 mm
  • Gewicht: ca. 2,50 kg
  • Montagearten: Tischaufstellung oder Wandmontage
• Stromversorgung & Umweltbedingungen
  • Netzteil: Externes Netzteil im Lieferumfang enthalten
  • Betriebstemperatur: ca. 0 °C bis +40 °C
  • Lagertemperatur: ca. −40 °C bis +60 °C

VOB/C- und DIN 18299-konformer Ausschreibungstext für MuxLab VB (500820):
Leistungsbeschreibung

Leistungsumfang:

• Gerätelieferung inkl. Zubehör
• Lieferung einer MuxLab VB (Modell 500820, MuxMeet Videobar) inklusive Netzteil und aller erforderlichen Anschlusskabel für USB, HDMI und Bluetooth nach Herstellerangaben

Funktionseinheit:

• 3-in-1 All-in-one Gerät: 4K-Ultra-HD-Kamera (8 MP) mit 120° Diagonal Field of View, 5× Digitalzoom, ± 15° Schwenk/Neige (PTZ), Auto-Tracking & Auto-Framing
• Integriertes 4-Mikrofon-Beamforming-Array, Reichweite ca. 6 m, DSP-gestützte Echounterdrückung und Rauschunterdrückung
• Full-frequency Lautsprecher (8 W, Mono, ca. 96 dB SPL bei 0,5 m)

Konnektivität & Benutzerfreundlichkeit:

• Plug-and-Play via USB (UVC 1.x Video, UAC Audio), kein Treiber erforderlich
• Bluetooth 5.0 für Audio-Streaming und externe Audiogeräte
• Lokaler HDMI-Videoausgang für direkte Bildschirmübertragung
• Unterstützt Videokonferenzplattformen wie Microsoft Teams, Zoom, Skype, BlueJeans, GoToMeeting etc.

Installationsoptionen: Tisch-Aufstellung oder Wandmontage (z. B. unter- oder oberhalb eines Displays)

Inbetriebnahme & Funktionstests:

• Aufbau, Anschluss an Stromversorgung sowie Test aller Funktionen: Videobild, Audioaufnahme und -ausgabe, PTZ-Steuerung, Autotracking, Presets, Bluetooth-Verbindung, HDMI-Ausgabe.
• Funktionsnachweis unter Einsatzbedingungen (konferenzbereit).

Dokumentation & Einweisung:

• Übergabe der Herstellerunterlagen (z. B. Datenblatt, Manual).
• Kurze Einweisung des Bedienpersonals in Grundfunktionen und Einstellungen.

Garantie: Zwei Jahre Herstellergarantie ab Abnahme.

Nebenleistungen: Alle erforderlichen Nebenleistungen wie Montage, Verkabelung, Inbetriebnahme und Funktionstest sind gemäß DIN 18299 als Bestandteil der Leistung einzupreisen und gelten als in der Einheitspreisleistung enthalten.
