MuxLab 42HDMI-QV (500446)
MuxLab 42HDMI-QC (500446) • 4×2 HDMI 2.0 Quad-View Prozessor

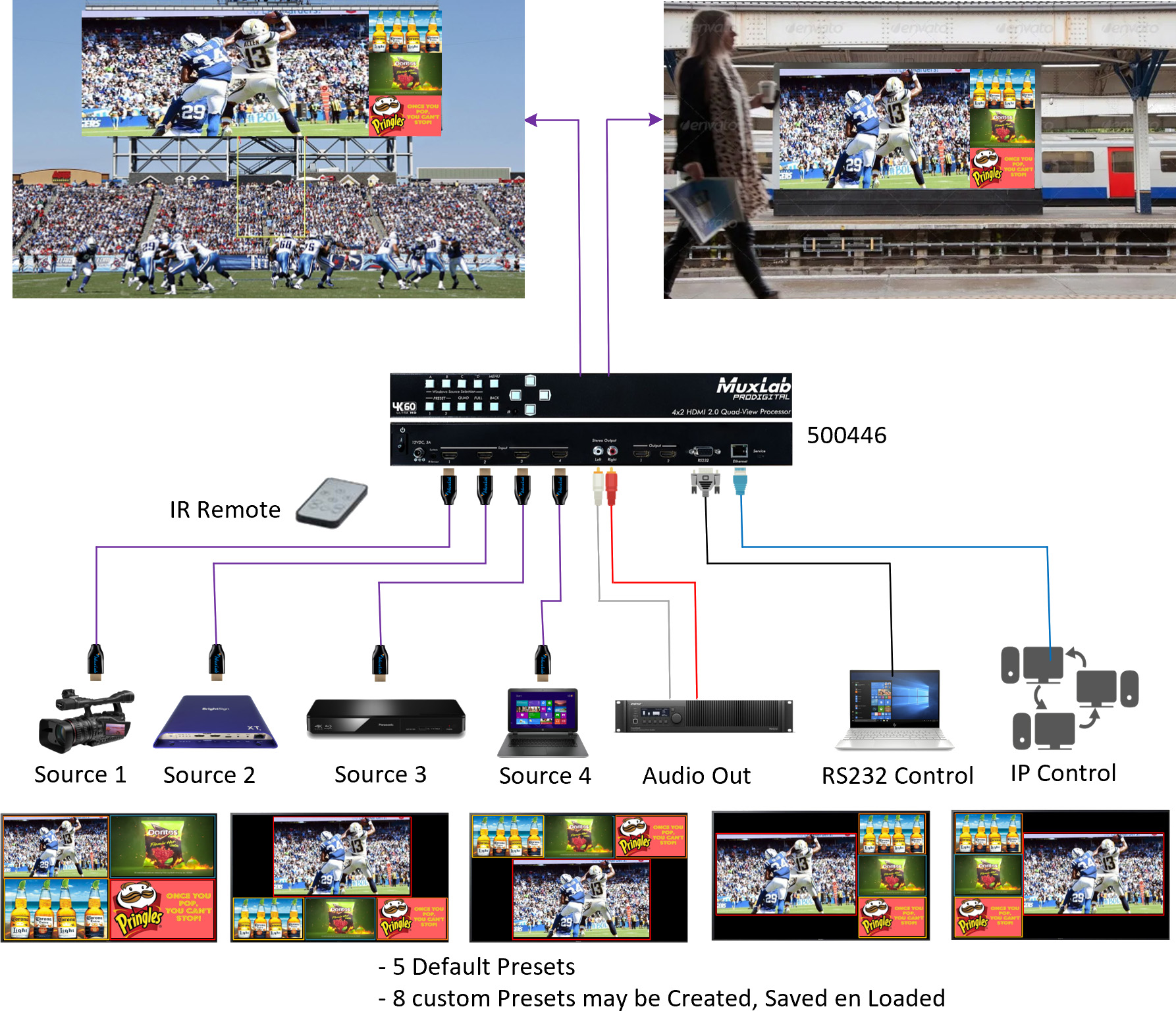

Der 4×2 HDMI 2.0 Quad-View Prozessor ermöglicht es, bis zu vier (4) HDMI-Quellen mit 4K/60Hz gleichzeitig auf einem oder zwei Displays als Multiview-Anordnung darzustellen – ebenfalls mit bis zu 4K/60Hz Auflösung. Der Nutzer kann zwischen fünf (5) voreingestellten Multi-View-Layouts wählen oder acht (8) benutzerdefinierte Layouts nutzen, bei denen Fenster frei in Größe und Position angepasst werden können – inklusive PIP (Picture-in-Picture)-Unterstützung.
Besonderheiten:
Steuerung:
Lieferumfang:
Anwendungsbereiche:
Der 4×2 HDMI 2.0 Quad-View Prozessor ermöglicht es, bis zu vier (4) HDMI-Quellen mit 4K/60Hz gleichzeitig auf einem oder zwei Displays als Multiview-Anordnung darzustellen – ebenfalls mit bis zu 4K/60Hz Auflösung. Der Nutzer kann zwischen fünf (5) voreingestellten Multi-View-Layouts wählen oder acht (8) benutzerdefinierte Layouts nutzen, bei denen Fenster frei in Größe und Position angepasst werden können – inklusive PIP (Picture-in-Picture)-Unterstützung.
Besonderheiten:
- Unterstützt Übergangseffekte beim Umschalten im Vollbildmodus:
- Nahtlos (seamless)
- Ein-/Ausblenden (fade-in / fade-out)
- Wischen (wipe)
- Überblenden (dissolve)
- Alle Audioformate werden durchgeschleift (Pass-Through)
- 2-Kanal-Audio-Extraktion über zwei RCA (Cinch) Audioausgänge
- Unterstützung für benutzerdefinierten Hintergrund und Logoanzeige
Steuerung:
- Lokal: Über Tasten am Frontpanel
- Fernbedienung: IR-Fernbedienung (inklusive), RS-232, Ethernet-Netzwerk
Lieferumfang:
- IR-Fernbedienung
- Rackmount-Halterungen für 19"-Schrank
- Netzteil: 12V DC @ 5A
Anwendungsbereiche:
- Digital Signage (digitale Beschilderung)
- Sicherheits- und Überwachungssysteme
- Bildungsumgebungen / Klassenzimmer
- Konferenzräume
- Präsentationssäle
- Test- und Laborumgebungen
Eigenschaften
- Unterstützt 4 HDMI 2.0 Eingänge und 2 HDMI 2.0 Ausgänge
- Unterstützt Auflösungen bis zu 4K/60 Hz (4:4:4 Farbabtastung)
- HDCP 2.2 konform
- Gibt Multi-View-Video von 1 bis 4 HDMI-Eingängen gleichzeitig auf beiden HDMI-Ausgängen wieder
- Unterstützt PIP (Picture-in-Picture) sowie 5 voreingestellte Multi-View-Layouts
- Es können bis zu 8 benutzerdefinierte Layouts erstellt, gespeichert und abgerufen werden
- Unterstützt verschiedene Übergangseffekte zwischen den Ansichten
- Unterstützt Audio-Extraktion von 2-Kanal PCM in 2-Kanal-Analog-Audio
- Unterstützt Pass-Through folgender Audioformate:
- LPCM 7.1,
- Dolby® TrueHD,
- Dolby Digital® Plus,
- Dolby Atmos,
- DTS-HD Master Audio™,
- DTS:X
- Steuerung möglich über:
- Frontseitige Tasten
- IR-Fernbedienung (inklusive)
- RS-232
- Ethernet-Netzwerk
Technische Daten
Verwendungszweck: Multi-Viewer / Video-Prozessor
Hintergrundbild-Aktualisierung: Ja
HDCP-Konformität: Version 1.4 / 2.2
HDMI-Konformität: HDMI 2.0a
Video-Bandbreite: HDMI: 594 MHz (18 Gbps)
Unterstützte Videoauflösungen:
Audio-Unterstützung: Bypass (Signal wird direkt durchgeleitet)
Steuerung:
TMDS-Eingangssignal: 1,2 Volt (Spitze-Spitze)
ESD-Schutz: Menschliches Körpermodell: ±15 kV (Luftentladung), ±8 kV (Kontaktentladung)
Anschlüsse
Verwendungszweck: Multi-Viewer / Video-Prozessor
Hintergrundbild-Aktualisierung: Ja
HDCP-Konformität: Version 1.4 / 2.2
HDMI-Konformität: HDMI 2.0a
Video-Bandbreite: HDMI: 594 MHz (18 Gbps)
Unterstützte Videoauflösungen:
- Ausgang: Bis zu 4K@60Hz (4:4:4, 8 Bit)
- Eingang: Bis zu 4K@60Hz (4:4:4, 8 Bit)
Audio-Unterstützung: Bypass (Signal wird direkt durchgeleitet)
Steuerung:
- RS-232
- Ethernet
- Infrarot (IR)
- Frontpanel-Tasten
- Web-GUI
- Bildschirmmenü (OSD)
- Cloud-Steuerung
TMDS-Eingangssignal: 1,2 Volt (Spitze-Spitze)
ESD-Schutz: Menschliches Körpermodell: ±15 kV (Luftentladung), ±8 kV (Kontaktentladung)
Anschlüsse
- Eingänge:
- 4 × HDMI
- 1 × RS-232
- 1 × RJ-45 (Ethernet)
- 1 × 3,5-mm-Buchse (Audio oder Steuerung, je nach Gerät)
- Ausgänge:
- 2 × HDMI
- 2 × RCA (Cinch-Buchsen für Audioausgang)
- Anschlusstypen:
- HDMI: Typ A, 19-polig, weiblich
- RS-232: DB-9 (9-polige Sub-D-Buchse)
- RJ-45: WE/SS 8P8C (Standard-Ethernet-Anschluss)
- Gehäuse: Metallgehäuse
- Abmessungen (L × B × H): 390 × 248 × 44 mm
- Gewicht: 2,2 kg
- Netzteil: 12V DC, 3,33A
- Leistungsaufnahme: Max. 22 Watt
- Betriebstemperatur: 0 bis 40 °C (32 bis 104 °F)
- Lagertemperatur: -20 bis 60 °C (-4 bis 140 °F)
- Relative Luftfeuchtigkeit: 20–90 % (nicht kondensierend)
VOB/C und DIN 18299 konformer Ausschreibungstext für MuxLab 42HDMI‑QV (500446):
Ausschreibungspunkt: HDMI Quad‑View Prozessor 4×2 MuxLab 42HDMI‑QV (500446)
Bezeichnung / Leistungsumfang: Lieferung und Montage eines HDMI‑Quad‑View‐Prozessors 4×2 inkl. aller Zubehörteile, betriebsbereit installiert und eingerichtet.
Technische Anforderungen
- Grundfunktion: Umschalten und parallele Ausgabe von maximal vier (4) HDMI‑Quellen auf zwei (2) HDMI‑Ausgänge in Multiview/Dual‑View/Bild‑in‑Bild (PIP) oder Vollbild‑Modus.
- Videoauflösung: Eingang und Ausgang bis 4K@60 Hz bei 4:4:4 Farbabtastung.
- HDMI / HDCP: HDMI‑Standard 2.0; HDCP Konformität mindestens Version 2.2 (kompatibel zu 1.4).
- Multiview‑Layouts & PIP: Mindestens fünf (5) voreingestellte Layouts für Multiview plus Möglichkeit, mindestens acht (8) benutzerdefinierte Layouts mit freier Fenstergröße und Position; Unterstützung von PIP.
- Übergangseffekte (Transitions): Umschaltung im Vollbildmodus mit Effekten wie nahtlos (seamless), fade‑in/fade‑out, wipe, dissolve.
- Audiofunktionen
- HDMI‑Audio Durchleitung („Pass‑Through“) für Formate: LPCM 7.1, Dolby TrueHD, Dolby Digital Plus, Dolby Atmos, DTS‑HD Master Audio, DTS:X.
- 2‑Kanal Audio‑Extraktion über analoge Cinch‑RCA Ausgänge.
- Steuerung / Bedienung: Steuerung über Frontpanel‑Tasten, IR‑Fernbedienung, RS‑232, Netzwerk‑Ethernet; Web‑GUI und OSD Menüs; Unterstützung von Steuer‑Protokollen.
- Anschlüsse:
- Eingänge: 4 × HDMI
- Ausgänge: 2 × HDMI
- Analoge Audioausgänge: 2 × RCA Cinch
- Steuerverbindungen: RS‑232, RJ‑45/Ethernet, IR‑Empfänger, Frontpanel.
- Mechanik & Gehäuse: Metallgehäuse; Rack‑Montage möglich (19″‑Schrank) mit Rackmount‑Haltern; Abmessungen und Gewicht wie im Herstellerdatenblatt.
- Stromversorgung / Umweltbedingungen: Netzteil: 12 V DC bei ca. 5 A; Leistungsaufnahme max. ca. 22 W.
- Einsatz bei Umgebungstemperaturen 0 °C … +40 °C, Lagerung −20 °C … +60 °C; Luftfeuchtigkeit 20‑90 % nicht kondensierend.
- Sicherheit / Schutz: ESD‑Schutz nach IEC Normen (z. B. ±15 kV Luft, ±8 kV Kontakt) oder gleichwertig; CE‐Kennzeichnung; Einhaltung relevanter elektromagnetischer Verträglichkeit (EMV).
- Garantie / Nachweise: Mindestgarantie 24 Monate; Herstellerzertifikate/Nachweise zu Leistung, Auflösung, HDCP/HDMI Standard sind beizulegen.
