MuxLab 44HDMI-SM (500428)
MuxLab 44HDMI-SM (500428)
MuxLab 44HDMI-SM (500428)

MuxLab 44HDMI-SM (500428)

Art.Nr.:
55.02.01
Lieferzeit:
Lieferzeit ca. 1 Woche Lieferzeit ca. 1 Woche
Shop-Funktionen nur für Fachhandelspartner

Auf den Merkzettel
Weiterempfehlen
Beschreibung

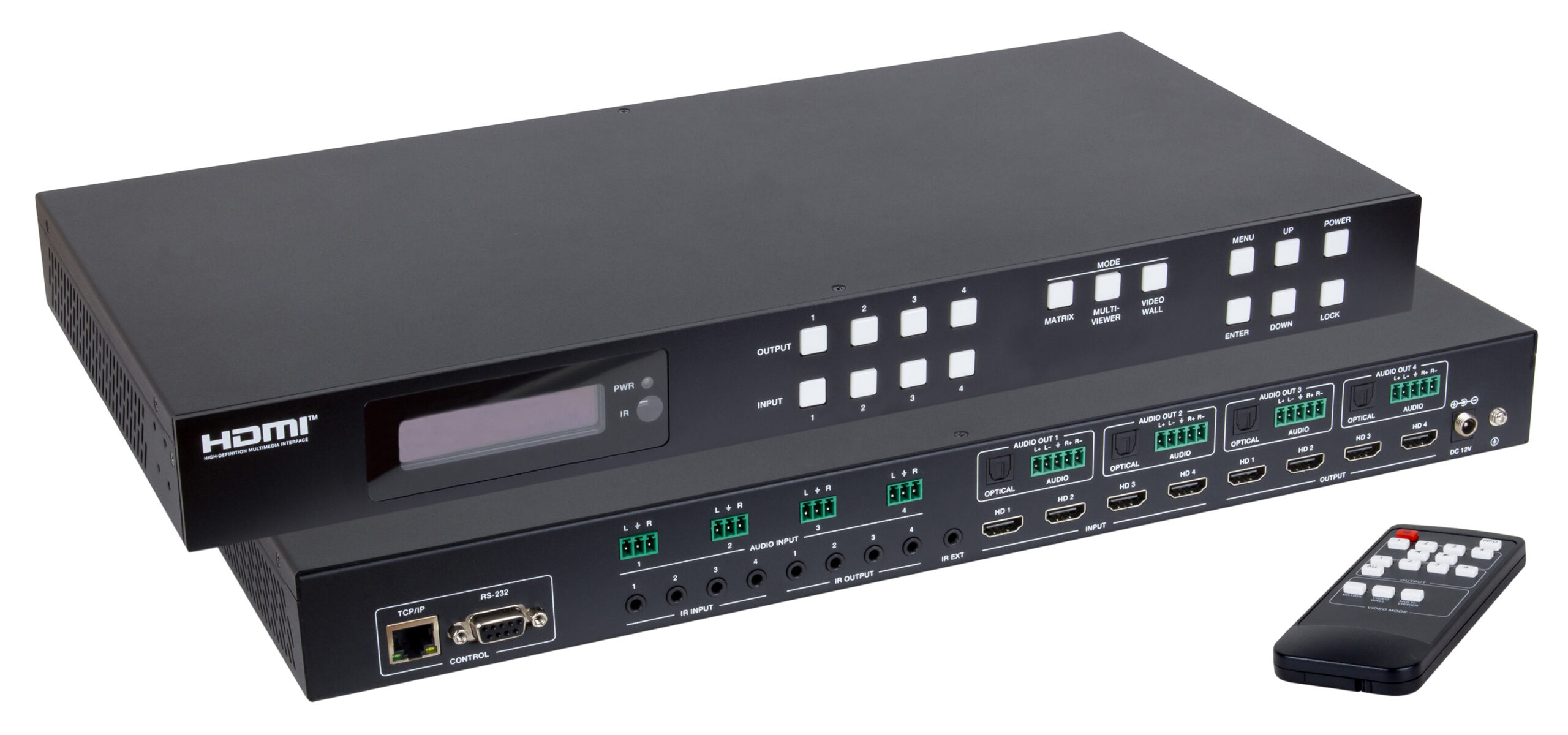

MuxLab 44HDMI-SM (500425) • HDMI 2.0 4X4 Nahtlose Matrix mit Videowand & Multiview
Die HDMI 2.0 4X4 Nahtlose Matrix mit Videowand- und Multiview-Funktion (Modell: 500428) ermöglicht den Anschluss und/oder die Verteilung von bis zu vier (4) verschiedenen HDMI-Quellen auf bis zu vier (4) HDMI-Anzeigen. Das Gerät unterstützt Matrix-, Videowand- und Multiview-Konfigurationen mit mehreren Anzeigemodi. Jede Quelle kann individuell skaliert werden, und das nahtlose Umschalten sorgt für einen flüssigen Bildwechsel ohne Frame-Verlust.

Die Steuerung des Geräts ist über Tasten am Frontpanel, IR-Fernbedienung, RS232 und Webserver-Oberfläche möglich.

Anwendungsbereiche:
  • Kommerzielle und private AV-Systeme
  • Schulungsräume und Unterrichtssysteme
  • Digitale Beschilderung (Digital Signage)
  • Konferenzraumsysteme
  • Kollaborative PC-Systeme
  • Medizinische Informationssysteme


Eigenschaften
Eigenschaften
  • Unterstützt HDMI 2.0 (4K/60 4:4:4) und HDCP 2.2
  • Unterstützt 12 Anzeigemodi im Multiview-Modus und 9 Splitting-Modi im Videowand-Modus
  • Der Ausgangsscaler unterstützt mehrere Videoauflösungen
  • HDMI-Audio-Passthrough mit Unterstützung für bis zu 7.1-Kanal HD-Audio (LPCM, Dolby TrueHD und DTS-HD Master Audio)
  • Analoge Audioeinfügung und -extraktion an Ein- und Ausgängen
  • Unterstützt eine IR-Matrix
  • Leistungsstarkes EDID-Management und CEC-Steuerung werden unterstützt
  • Integrierte grafische Web-Oberfläche (GUI)

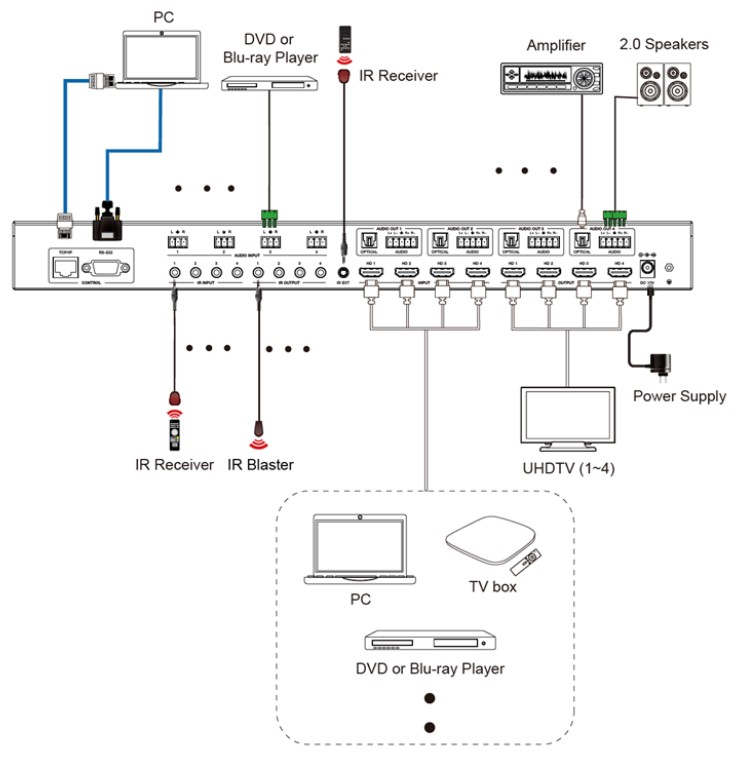

Anwendungsbeispiel
Downloads
Technische Daten
Technische Daten
  • Video
    • HDMI-Standard: HDMI konform
    • HDCP-Standard: HDCP konform
    • Video-Bandbreite: [nicht angegeben, ggf. 18 Gbps]
    • Unterstützte Videoauflösungen:
      • 1080p @ 60 Hz (8-, 10-, 12-Bit Farbtiefe)
      • 4K @ 60 Hz YUV 4:4:4 (8 Bit)
      • 4K @ 60 Hz YCbCr 4:2:2 / 4:2:0 (8-, 10-, 12-Bit Farbtiefe)
    • Videosystem: [Nicht angegeben – HDMI digital]
    • Farbtiefe (Color Depth):
      • 8 Bit, 10 Bit, 12 Bit (bei 1080p)
      • 8 Bit (bei 4K 60Hz YUV 4:4:4)
      • 8/10/12 Bit (bei 4K 60Hz YCbCr 4:2:2 / 4:2:0)
  • Infrarot: IR-Frequenzbereich: [Nicht angegeben]
  • Audio
    • HDMI-Audioformate:
      • LPCM 2.0 / 2.1 / 5.1 / 6.1 / 7.1
      • Dolby Digital, Dolby Digital Plus (DD+), Dolby TrueHD
      • DTS-EX, DTS-HD Master Audio
    • Optische Audioformate (S/PDIF): [Nicht spezifiziert – üblicherweise Dolby/DTS 5.1]
    • Analoge Audioformate: PCM 2.0
  • Analoge Audio-Spezifikationen:
    • Max. Ausgangsspannung (Vmax): 2 Vrms
    • Signal-Rausch-Verhältnis (SNR): > 90 dB
    • Klirrfaktor (THD+N):
      • < 0,1 % bei Vmax
      • 0,001 % – 0,01 % bei optimalem Signalpegel (V_best)
    • Übersprechen (Crosstalk): > 80 dB
    • Frequenzgang: 20 Hz – 20 kHz (±0,5 dB)
  • ESD-Schutz
    • Menschliches Körpermodell:
      • ±8 kV (Luftentladung)
      • ±4 kV (Kontaktentladung)
  • Anschlüsse
    • Matrix-Eingänge:
      • 4 × HDMI Typ A (19-polig, Buchse)
      • 4 × Stereo-Audioeingang (3,81 mm, 3-poliger Phoenix-Stecker)
    • Matrix-Ausgänge:
      • 4 × HDMI Typ A (19-polig, Buchse)
      • 4 × Optischer Audioausgang (S/PDIF)
      • 4 × Stereo-Audioausgang symmetrisch (3,81 mm, 5-poliger Phoenix-Stecker)
    • Steuerungsanschlüsse:
      • 4 × IR-Eingang (3,5 mm Stereo-Klinke)
      • 4 × IR-Ausgang (3,5 mm Stereo-Klinke)
      • 1 × IR-Extender-Anschluss (3,5 mm Stereo-Klinke)
      • 1 × TCP/IP (RJ45)
      • 1 × RS-232 (D-Sub 9, Buchse)
  • Mechanik & Stromversorgung
    • Gehäuse: Metallgehäuse
    • Farbe: Schwarz
    • Abmessungen (B × T × H): 440 × 203 × 44,5 mm
    • Gewicht: 2,55 kg
  • Stromversorgung:
    • Eingang: 100–240 VAC, 50/60 Hz
    • Ausgang: 12 VDC / 2,5 A
    • Leistungsaufnahme: Max. 25 W
  • Umgebungsbedingungen
    • Betriebstemperatur: 0°C bis 40°C (32°F – 104°F)
    • Lagertemperatur: –20°C bis 60°C (–4°F – 140°F)
    • Relative Luftfeuchtigkeit: 20 – 90 % (nicht kondensierend)
  • Zertifizierungen & Garantie
    • Zertifizierungen: FCC, CE, RoHS
    • Garantie: 2 Jahre
Ausschreibungstext


VOB/C und DIN 18299‑konformer Ausschreibungstext für MuxLab 44HDMI‑SM (SKU 500428):

Ausschreibungspunkt: HDMI 2.0 4×4 Seamless Matrix mit Videowand- & Multiview‑Funktion – MuxLab 500428 (44HDMI‑SM)

Leistungsbeschreibung
Lieferung und Montage einer hochleistungsfähigen HDMI 2.0 Matrix‑Einheit mit 4 Eingängen und 4 Ausgängen, inkl. aller notwendigen Komponenten, funktionsbereit und fachgerecht eingerichtet. Die Anlage soll in AV‑, Konferenz‑, Präsentations‑, Digital‑Signage‑ und Schulungsräumen eingesetzt werden können.

Technische Anforderungen
Das zu liefernde Gerät muss mindestens folgende Spezifikationen erfüllen:
  • Bezeichnung / Modell: MuxLab 44HDMI‑SM, Modellnr. 500428 („Seamless Matrix with Videowall & Multiview“)
  • HDMI / HDCP: HDMI 2.0, Unterstützung von 4K@60 Hz bei Farbtiefe und Farbsampling 4:4:4; HDCP mindestens Version 2.2
  • Eingänge und Ausgänge: 4 × HDMI Eingänge / 4 × HDMI Ausgänge
  • Matrix / Multiview / Videowand: Gerät muss Matrix‑Modus, Videowand‑Modus und Multiview‑Modus unterstützen; in Multiview ≥ 12 Display‑Layouts; in Videowand ≥ 9 Splicing‑Modi
  • Seamless Switching: Umschaltung ohne Bild‑ oder Frame‑Verlust (nahtloser Übergang)
  • Skalierung: Jeder Ausgang muss unterschiedliche Zielauflösungen unterstützen (Output Scaler)
  • Audiofunktionen: HDMI Audio‑Passthrough bis zu 7.1 Kanälen (LPCM, Dolby TrueHD, DTS‑HD Master Audio); analoge Audio‑Einfügungen und Extraktionen an Ein‑ und Ausgängen möglich
  • Steuerung / Bedienung: Bedienung über Frontpanel‑Tasten, IR Fernbedienung, RS‑232 Schnittstelle sowie Web GUI (Webserver‑Interface)
  • EDID & CEC: Leistungsstarkes EDID‑Management, CEC Steuerung unterstützt
  • Infrarot‑Matrix: Unterstützung für IR Matrix Steuerung
  • Umwelt- und Sicherheitsfaktoren: CE‑Kennzeichnung; Eignung für Einsatztemperaturen typischerweise 0‑40 °C; Nicht kondensierende Luftfeuchtigkeit; Schutz gegen elektrostatische Entladung nach Normen (z. B. ±8 kV Luft, ±4 kV Kontakt oder äquivalent) — sofern vom Hersteller angegeben. (Herstellerdatenblatt zu prüfen)
