MuxLab 21USB-C-PS (500531)

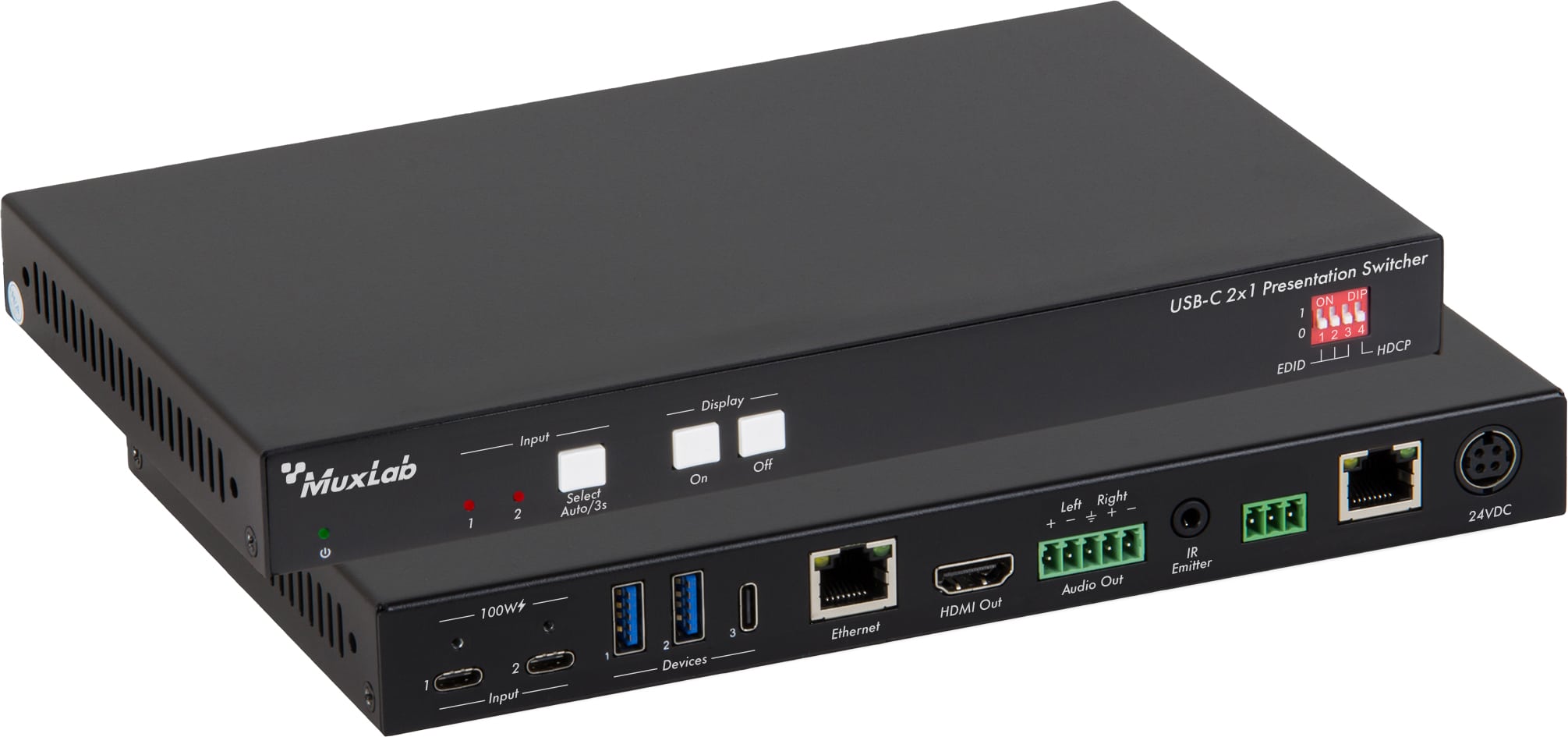

MuxLab 21USB-C-PS (500531) • USB-C 2×1 Präsentationsumschalter
Der MuxLab USB-C 2×1 Präsentationsumschalter ermöglicht das nahtlose Umschalten zwischen zwei USB-C-Eingängen auf einen einzelnen HDMI-Ausgang. Er bietet vielseitige Anschlussmöglichkeiten für moderne Präsentationsumgebungen. Der Umschalter unterstützt Videoauflösungen bis zu 4K@60Hz 4:4:4 und liefert hochwertige Bildqualität für Präsentationen und Displays. Zusätzlich verfügt das Gerät über eine Audio-Extraktion auf einem symmetrischen analogen Audioausgang, was eine klare und synchronisierte Audioausgabe ermöglicht.
Zur Steuerung stehen mehrere Optionen zur Verfügung: Im AUTO-Modus erfolgt eine automatische Umschaltung auf die zuerst erkannte Signalquelle. Zudem ist eine manuelle Steuerung über Tasten an der Vorderseite möglich. Auch RS232-Befehle werden unterstützt und bieten zusätzliche Flexibilität in der Steuerung.
Der MuxLab USB-C 2×1 Präsentationsumschalter wurde für die Anforderungen moderner Präsentationssysteme entwickelt und bietet eine benutzerfreundliche, funktionsreiche Lösung mit hoher Konnektivität und Steuerungsmöglichkeiten.
Anwendungsbereiche:
Der MuxLab USB-C 2×1 Präsentationsumschalter ermöglicht das nahtlose Umschalten zwischen zwei USB-C-Eingängen auf einen einzelnen HDMI-Ausgang. Er bietet vielseitige Anschlussmöglichkeiten für moderne Präsentationsumgebungen. Der Umschalter unterstützt Videoauflösungen bis zu 4K@60Hz 4:4:4 und liefert hochwertige Bildqualität für Präsentationen und Displays. Zusätzlich verfügt das Gerät über eine Audio-Extraktion auf einem symmetrischen analogen Audioausgang, was eine klare und synchronisierte Audioausgabe ermöglicht.
Zur Steuerung stehen mehrere Optionen zur Verfügung: Im AUTO-Modus erfolgt eine automatische Umschaltung auf die zuerst erkannte Signalquelle. Zudem ist eine manuelle Steuerung über Tasten an der Vorderseite möglich. Auch RS232-Befehle werden unterstützt und bieten zusätzliche Flexibilität in der Steuerung.
Der MuxLab USB-C 2×1 Präsentationsumschalter wurde für die Anforderungen moderner Präsentationssysteme entwickelt und bietet eine benutzerfreundliche, funktionsreiche Lösung mit hoher Konnektivität und Steuerungsmöglichkeiten.

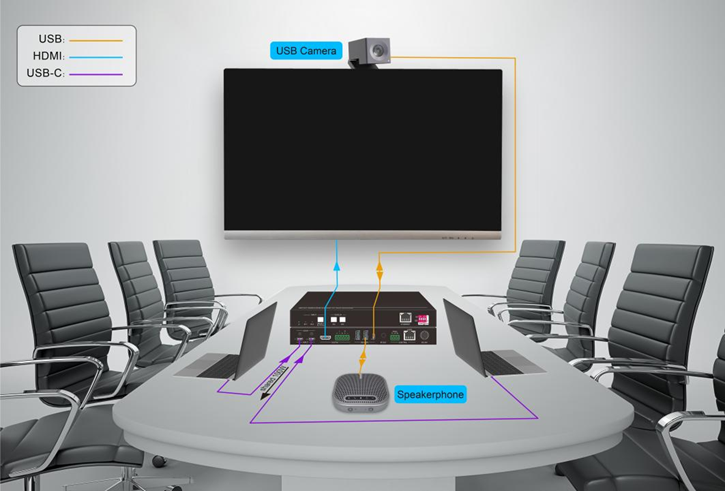

Anwendungsbereiche:
- Ideal für Konferenzräume, in denen mehrere Vortragende unterschiedliche USB-C-Geräte nutzen
- Verbessert die Anschlussmöglichkeiten in Besprechungsräumen durch Unterstützung verschiedener USB-C-Geräte
- Vielseitige Lösung für Vorstandszimmer, in denen Führungskräfte mit unterschiedlichen USB-C-Geräten präsentieren
- Unterstützt Schulungen und Workshops, bei denen Vortragende unterschiedliche USB-C-fähige Geräte einsetzen
Eigenschaften
- 18 Gbps 2×1-Umschalter mit USB-C-Eingängen
- Unterstützt HDMI 2.0, 4K@60 Hz 4:4:4, HDR10 und HDCP 2.2
- Unterstützt automatisches 4K-Downscaling auf 1080p
- Unterstützt 1G-Netzwerk-Passthrough
- Gastmodus-Steuerung über TCP/IP und RS232
- Bietet USB-C-Ladefunktion mit bis zu 100 W
- Symmetrischer analoger Audioausgang zur Audio-Extraktion
- Intelligente EDID-Funktionen
Technische Daten
Video
Audio
Steuerung
Allgemein
Video
- Videoeingang: 2 × USB Type-C
- USB-C-Eingangsauflösung: Bis zu 4K bei 60 Hz, 4:4:4
- Videoausgang: 1 × HDMI Typ A (Buchse)
- HDMI 2.0-Ausgangsauflösung: Bis zu 4K bei 60 Hz, 4:4:4
- HDCP: Unterstützt Version 2.2
- USB: USB-Kabel der Version 3.2 Gen2 empfohlen
- HDR10: Unterstützt
- CEC: Unterstützt
- HDP: Unterstützt
Audio
- Audioausgang: 1 × AUDIO OUT (Stereo symmetrisch L/R)
- Audioanschluss: 1 × 5-poliger Terminalblock
- HDMI-Audioformate: LPCM 7.1 Audio, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X™, und DTS-HD® Master Audio™ (Pass-Through)
Steuerung
- Steueroptionen: (1) EDID, (1) RS232, (3) USB, (1) IR
- Steckverbinder für Steuerung: (1) 4-poliger DIP-Schalter, (1) 3-poliger Terminalblock, (1) USB Type-C 3.2 Gen2, (2) USB Type-A 3.2 Gen2, (1) 3,5 mm Schnittstelle
Allgemein
- HDMI 2.0 Kabellängen: 4K@60Hz 4:4:4 bis 5 m, 4K@60Hz 4:2:0 bis 10 m, 1080p bis 15 m
- Bandbreite: 18 Gbps
- Betriebstemperatur: 0 °C bis +55 °C
- Lagertemperatur: –25 °C bis +70 °C
- Leistungsaufnahme: Max. 112 W
- Stromversorgung: DC 24 V, 6,5 A
- Abmessungen: 228,0 mm × 24,5 mm × 135,0 mm
- Gewicht (netto): 810 g
- Garantie: 2 Jahre
VOB/C‑ und DIN 18299‑konformer Ausschreibungstext für MuxLab USB‑C 2×1 Presentation Switcher (SKU 500531):
Ausschreibungspunkt: USB‑C 2×1 Präsentations‑Switcher – MuxLab, Modell 500531
Leistungsbeschreibung / Funktionsumfang
Lieferung und Einrichtung eines Präsentations‑Switchers (2×1 USB‑C auf HDMI) mit allen Zubehörteilen, betriebsbereit und einbaufertig; Gerät zur Umschaltung von zwei USB‑C‑Quellen auf einen HDMI‑Ausgang, geeignet für Konferenzräume, Schulungsräume, Besprechungsräume und vergleichbare Präsentationsumgebungen.
Technische Mindestanforderungen
- Eingänge / Ausgänge: 2 × USB‑C Eingänge; 1 × HDMI Typ A Ausgang.
- Videoauflösung: Unterstützung bis 4K @ 60 Hz (4:4:4) sowohl am Eingang als auch am Ausgang.
- HDCP‑Version: HDCP Version 2.2 mindestens.
- HDR: Unterstützt HDR10.
- Netzwerk‑/Steuerungsfunktionen: Umschaltmöglichkeit „Auto Mode“ (automatische Erkennung der ersten aktiven USB‑C Quelle); manuelle Steuerung über Tasten am Gerät; Fernsteuerung über RS‑232 und TCP/IP.
- Audio‑Extraktion: Balanced analoger Audioausgang; Audio de‑embedding aus Ausgangssignal. Unterstützung gängiger Formate (LPCM 7.1, Dolby Atmos, etc.).
- EDID‑Funktionen: Intelligente EDID‑Verwaltung zur Anpassung an angeschlossene Displays.
- Bandbreite: 18 Gbps
- Kabellängen: HDMI 2.0 Kabel für 4K@60Hz 4:4:4 bis ≤ 5 m empfohlen.
- Leistungsaufnahme / Stromversorgung: Netzteil 24 V DC / 6,5 A; maximale Leistungsaufnahme etwa 112 Watt.
- Umgebungsbedingungen: Betriebstemperatur 0 °C bis +55 °C; Lagertemperatur −25 °C bis +70 °C.
- Abmessungen & Gewicht: Ca. 228 × 24,5 × 135 mm; Netto‑Gewicht ca. 810 g.
- Garantie: Mindestens 24 Monate Herstellergarantie.
