MuxLab USB-HDMI-VS-M (500882)

Name: MuxLab USB-HDMI-VS-M (500882)
SKU: 55.02.12

Art.Nr.:: 55.02.12
Lieferzeit:: Lieferzeit ca. 1 Woche (Ausland abweichend)
Lagerbestand:: Stück

Shop-Funktionen nur für Fachhandelspartner

Auf den Merkzettel

Weiterempfehlen

Beschreibung

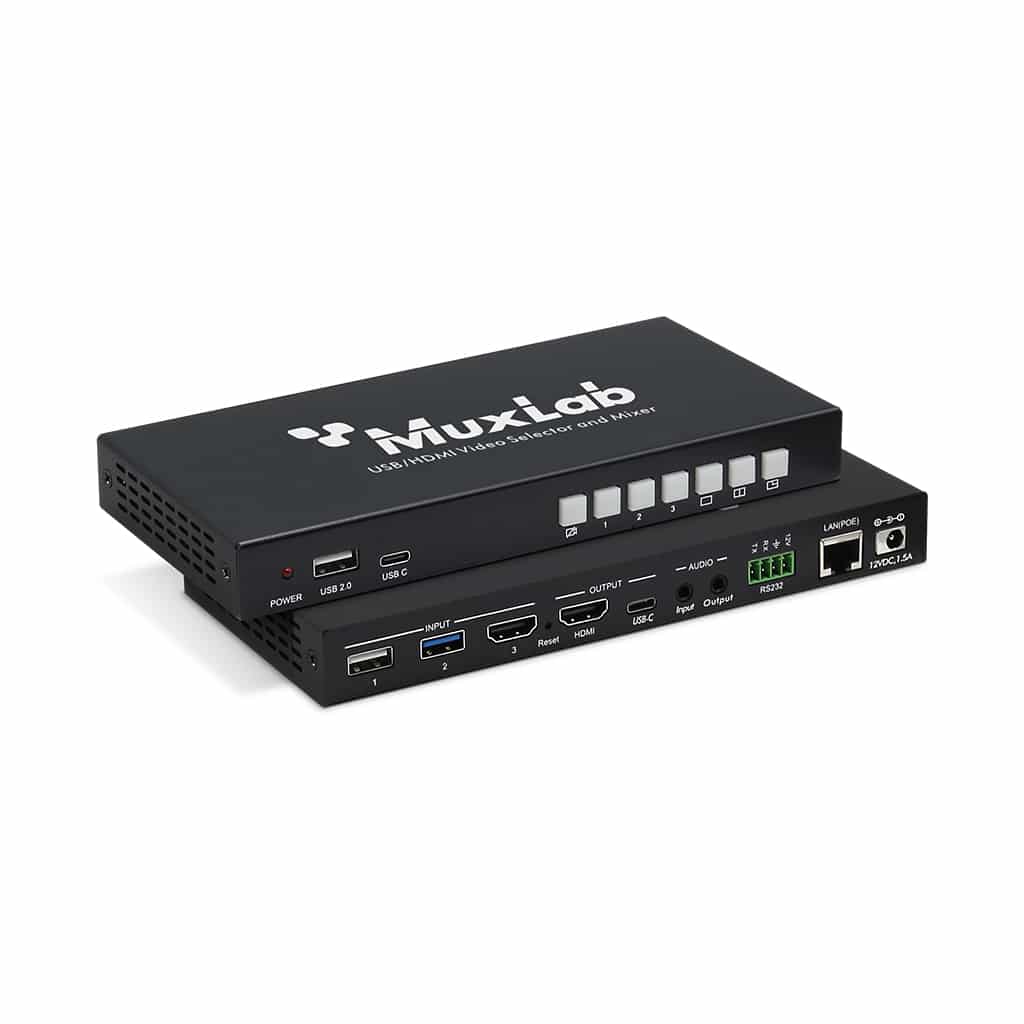

MuxLab USB-HDMI-VS-M (500882) • USB/HDMI Video-Umschalter und -Mischer
Der USB/HDMI Video-Umschalter und -Mischer ist ein Schalter und Mischer für USB- und HDMI-Quellen. Er ermöglicht das nahtlose Umschalten zwischen drei Quellen (1× USB 3.0, 1× USB 2.0 und 1× HDMI) sowie das Mischen von zwei dieser Quellen in einem einzigen Bild. Das Gerät bietet einen HDMI-Ausgang zur lokalen Bildkontrolle und einen USB-C-Ausgang zur Verbindung mit einem Computer für Webkonferenzen oder Live-Streaming.

Die Steuerung erfolgt lokal über Tasten am Gerät, per RS232 oder über ein Ethernet-Netzwerk. Das Gerät wird mit einem 12VDC / 1,5A Netzteil geliefert und unterstützt zusätzlich PoE (Power over Ethernet).

Anwendungsbereiche:

Eigenschaften

Eigenschaften

Unterstützt den Anschluss von 3 Kameraquellen: 1 × USB 3.0, 1 × USB 2.0 und 1 × HDMI 1.4
Der HDMI-Eingang kann jede HDMI-Quelle sein, z. B. ein Laptop oder eine Dokumentenkamera
Nahtloses Umschalten zwischen den 3 Eingangsquellen
Videomischung aus den 3 Eingangssignalen möglich
Das gemischte Layout kann definiert werden, z. B. Bild-in-Bild, nebeneinander oder groß und klein
Ein HDMI 2.0-Ausgang zur lokalen Überwachung und ein USB-C-Ausgang (UAC/UVC) zur Übertragung an den Computer für Streaming
Möglichkeit, Video und/oder Audio stummzuschalten, z. B. für Videokonferenzen oder Livestreaming
Steuerung über lokale Tasten, RS232 oder Ethernet möglich
Integrierter Audio-Mixer

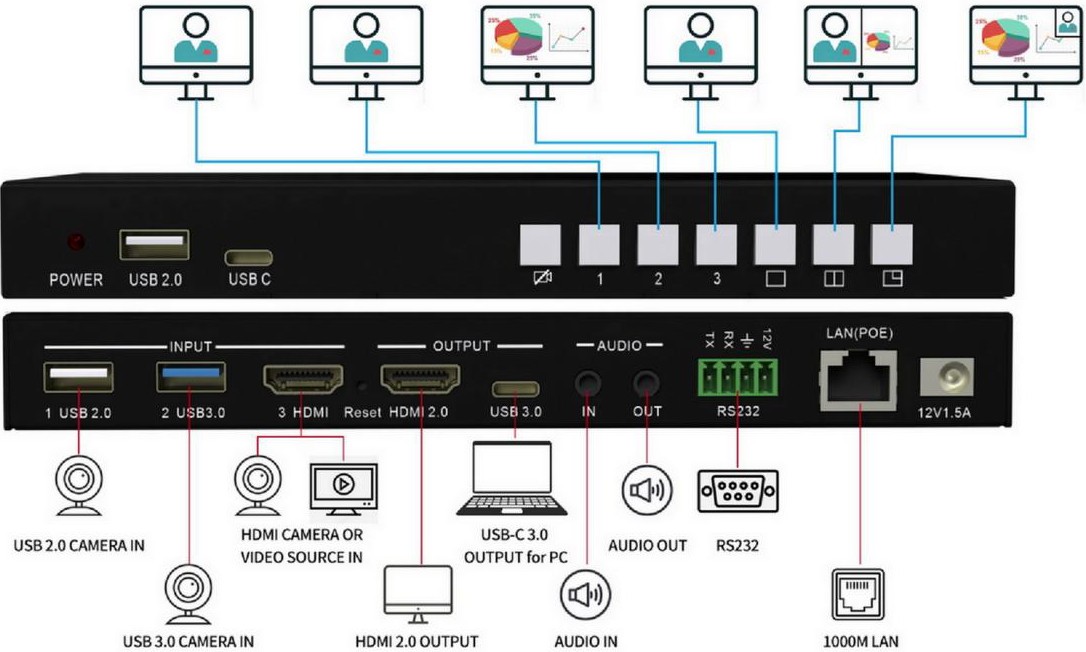

Anwendungsbeispiele

Downloads

Technische Daten

Technische Daten

Umgebung: Unterstützt HDMI 1.4 (bis 1080p), HDMI 2.0 (bis 4K/60 Hz) sowie USB gemäß UAC/UVC-Standard

HDMI-Geräte: Kompatibel mit Kameras, PCs/Laptops, Projektoren, Monitoren und Fernsehern

Übertragung: Transparent für den Benutzer

Frequenzbereich: Bis zu 594 MHz

Videosignal: HDMI 1.4/2.0 Protokoll, HDCP 1.4 und 2.2

Anschlüsse:

Zwei (2) HDMI-Anschlüsse für Video: ein HDMI 1.4-Eingang, ein HDMI 2.0-Ausgang
Ein (1) USB 2.0-Eingang für UAC/UVC-Streaming
Ein (1) USB 3.0-Eingang für UAC/UVC-Streaming
Ein (1) USB-C 3.0-Ausgang für UAC/UVC-Streaming
Zwei (2) 3,5-mm-Klinkenbuchsen für analogen Stereo-Audioein- und -ausgang
Ein (1) 4-poliger Terminalblock für RS232-Steuerung
Ein (1) RJ45 PoE-Ethernet-Anschluss für IP- und Websteuerung

Verwaltung: Lokal über Tasten an der Vorderseite, über RS232 oder Ethernet

Audio-Extraktion: 2-Kanal analog (Stereo)

Stromversorgung: 12 VDC, 1,5 A

Leistungsaufnahme: Maximal 12 W

Temperaturbereich:

Betrieb: 0 °C bis 40 °C
Lagerung: –20 °C bis 60 °C
Luftfeuchtigkeit: Bis 90 % nicht kondensierend

Gehäuse: Metallgehäuse

Geräteabmessungen: 190 mm × 90 mm × 22 mm

Versandgewicht: 0,5 kg

Zertifizierungen: FCC, CE, RoHS-konform

Garantie: 2 Jahre

Ausschreibungstext

Ausschreibungstext (VOB/C und DIN 18299 konform) für MuxLab USB-HDMI-VS-M (500882)

Lieferung und betriebsfertige Montage eines USB‑/HDMI‑Video‑Selectors/Mischers, einschliesslich aller Zubehörteile, anschlussfertig und betriebsbereit mit allen Funktionen wie angegeben, geeignet für Konferenz‑, Schulungs‑, Präsentations‑ und Kontrollumgebungen.

Technische Mindestanforderungen

Umschalter und Mischer für Video‑ und USB/HDMI‑Quellen; ermöglicht das Umschalten zwischen mehreren Eingangsquellen (mindestens ein HDMI‑, mindestens ein USB‑Eingang)
Unterstützt nahtloses Umschalten (seamless switching) zwischen den angeschlossenen Video‑/USB‑Quellen
Möglichkeit, zwei Quellen gleichzeitig im Bild darzustellen (Mixing), z. B. Bild‑in‑Bild, nebeneinander oder andere Layouts
Ausgang über HDMI für lokale Anzeige (Monitoring) und über USB‑C (oder vergleichbarer USB Standard) zur Verbindung mit PC/Laptop für Web‑Konferenzen oder Live‑Streaming
Stummschaltung (Mute) von Video und/oder Audio für Übertragungen und Konferenzen möglich
Steuerung über lokale Bedienelemente (Frontpanel), über RS‑232‑Schnittstelle und über Ethernet (Netzwerk) möglich
Analoge Audioein- und –ausgänge bzw. Audio Mixer zur Steuerung der Audiopegel und Auswahl
Gehäuse in Metall zur Gewährleistung mechanischer Robustheit und Abschirmung
Stromversorgung über 12 V DC (oder wie Hersteller angibt), Leistungsaufnahme max. nach Herstellerdaten
Umgebungstemperatur im Betriebszustand typischerweise von ca. 0 °C bis +40‑55 °C, Lagerung bei Unter‑ und Obergrenzen entsprechend Herstellerdaten
Luftfeuchtigkeit bis ca. 90 % nicht kondensierend
Einhaltung relevanter Sicherheit‑ und EMV‑Normen, CE‑Kennzeichnung, RoHS‑Konformität
Garantie mindestens 24 Monate, Dokumentation der Herstellerangaben zu allen geforderten Leistungsmerkmalen

Lieferumfang

Gerät wie oben beschrieben
Netzteil mit geeignetem Anschluss für Landesspannung
Verbindungskabel, soweit nach Hersteller gefordert
Bedienungs‑ und Installationsanleitung in deutscher Sprache
Montagezubehör, wenn für Rack‑ oder Wandmontage erforderlich
Verpackung mit Transportschutz

Montage / Inbetriebnahme

Aufstellung/Montage an vorgesehener Stelle; sachgerechte Belüftung sicherstellen
Anschluss aller Eingangs‑ und Ausgangssignale mit geeigneten Kabeln unter Einhaltung von Kabellängen‑ und EMV‑Anforderungen
Konfiguration und Test aller Betriebsmodi: Umschaltung manuell und automatisch, Mixing Layouts, Audio‑ und Videofunktionen, Steuerung über alle verfügbaren Interfaces
Abnahmebegleitung, Dokumentation der Testergebnisse
