t&mMount Slimline-L
Die t&mMount Slimline-L ist eine starre Wandhalterung für Bildschirme mit einer Bildschirmdiagonalen zwischen 55 und 75“ (140 bis 191 cm). Die VESA-Universalaufnahme ist mit mindestens VESA 100 x 100 mm bis maximal 600 x 400 mm zu bestücken. Mit einem Wandabstand von gerade einmal 18 mm wird die SlimLine-L ihrem Namen mehr als gerecht.
Eine nachträgliche Höhenjustage (± 8 mm) ist auf beiden Seiten, komplett unabhängig voneinander, montageseitig über Einstellschrauben möglich. Die starre Wandhalterung ist in schwarz erhältlich. Die Oberfläche ist dabei mit einer schlag- und kratzfesten Pulverbeschichtung veredelt und dadurch besonders pflegeleicht. Die rückseitige Schnelllösevorrichtung über Seilschnappverschluß ist dank der integrierten Magneten unsichtbar an der Halterung arretierbar.
Die maximale Traglast beträgt 40 kg.
Typ: Universal-Wandhalterung für Flachbildschirme von 55" bis 75" (140 bis 191 cm)
Ausführung: starr
empfohlene Bildschirmgröße: 55" bis 75“ (140 bis 191 cm)
Ausrichtung: Landscape, Portrait

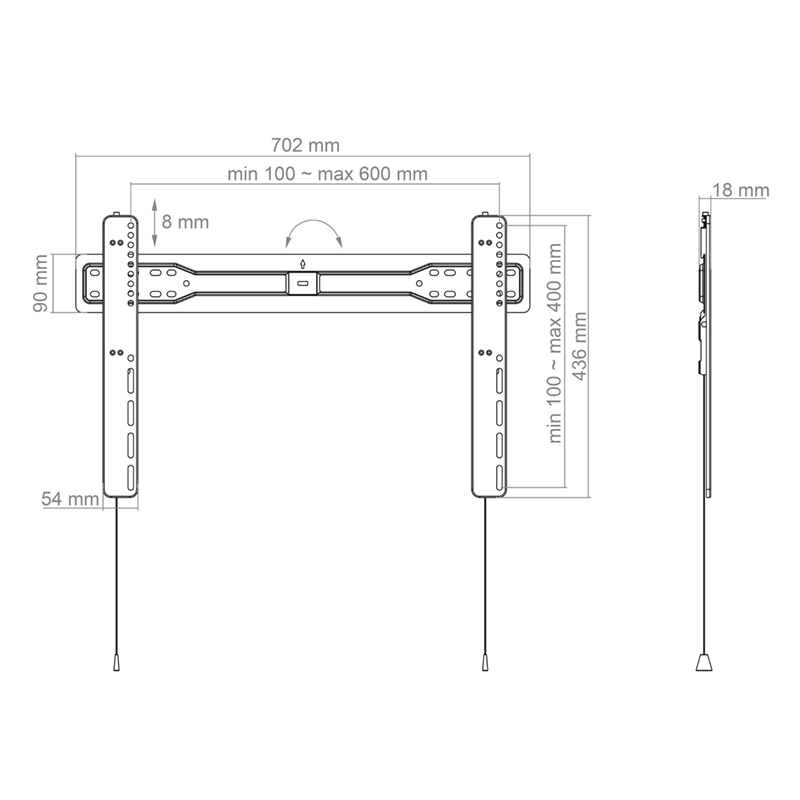

VESA: min. 100 x 100 mm bis max. 600 x 400 mm

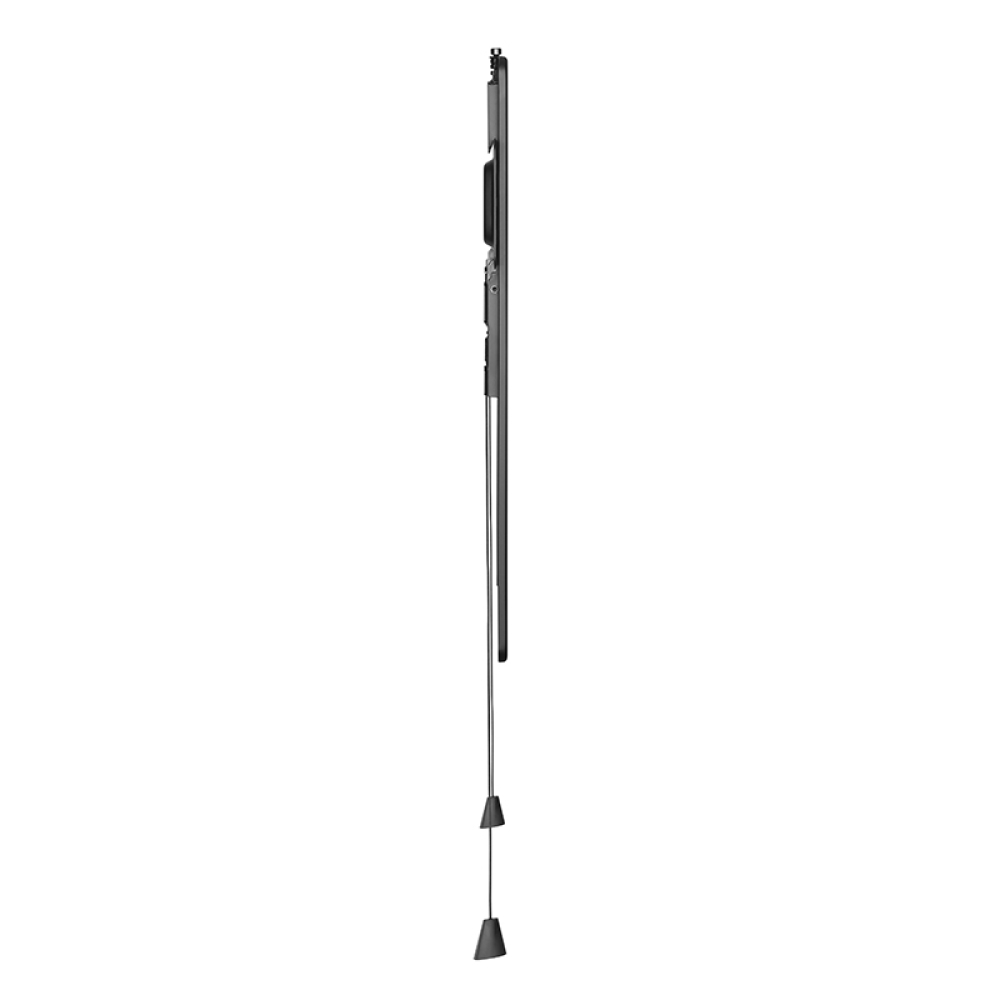

Wandabstand: 18 mm
max. Traglast: 40 kg
Farbe: schwarz
Besonderheiten: exakte Feinjustage der Höhe mittels Schraube (± 8 mm), VESA-Adapter frei auf der Wandplatte verschiebbar, nkl. integrierter Wasserwaage, inkl. Schnelllösevorrichtung, geringer Wandabstand
Leistungsbild (gemäß VOB Teil C & DIN 18299)
Gewerk: Technische Ausstattung – Trageeinrichtungen für audiovisuelle Medien
Leistungsumfang: Lieferung und montagefertige Installation einer mechanischen Wandhalterung für einen Einzelbildschirm
Produktbezeichnung: Wandhalterung Slimline-L
Vertrieb: t&mMount
Art.-Nr.: 73.00.22
Technische Daten & Ausführung:
- Geeignet für Bildschirmdiagonalen von 55″ bis 75″ (140 bis 191 cm)
- Montage in Landscape oder Portrait
- VESA-kompatibel: 100×100 mm bis 600×400 mm
- Wandabstand: 18 mm, flache Bauweise
- Traglast: max. 40 kg
- Farbe: Pulverbeschichtetes Schwarz, schlag- und kratzfest
- Besonderheiten:
- Nachträgliche Höhenjustage von ±8 mm auf beiden Seiten
- Rückseitige Schnelllösevorrichtung mit Seilschnappverschluss
- Integrierte Magnetarretierung zur sicheren Fixierung des Displays
- Innenliegende Kabelführung für ein aufgeräumtes Erscheinungsbild
Normen & Nachweise:
- Montagekonform zu DIN 18299, Abschnitt „Trageeinrichtungen für audiovisuelle Medien“
- Vertragsgemäße Ausführung gemäß VOB Teil C – Technische Vertragsbedingungen für Tragesysteme
- Nachweis der Traglastfähigkeit (≥ 40 kg) durch CE-Kennzeichnung oder Herstellerbescheinigung
Lieferumfang:
Wandhalterung t&mMount Slimline-L, schwarz
Vollständiges Befestigungs- und Montagematerial (Adapter, Schrauben, Dübel)
Montage- und Bedienungsanleitung
Prüf- und Konformitätsnachweise
Ausführungsanforderung:
- Fachgerechte Montage an tragfähiger Wand nach statischen Vorgaben
- Sicherstellung spannungsfreier, innenliegender Kabelführung
- Prüfung der Pulverbeschichtung auf Unversehrtheit
Abnahmekriterien:
- Traglastprüfung ohne Bildschirm, anschließend mit montiertem Display gemäß Spezifikation
- Kontrolle sämtlicher Funktionalitäten, einschließlich Höhenjustage und Schnelllösevorrichtung
- Übergabe aller technischen Dokumente: Montageanleitung, CE-Dokument, Prüfprotokoll
