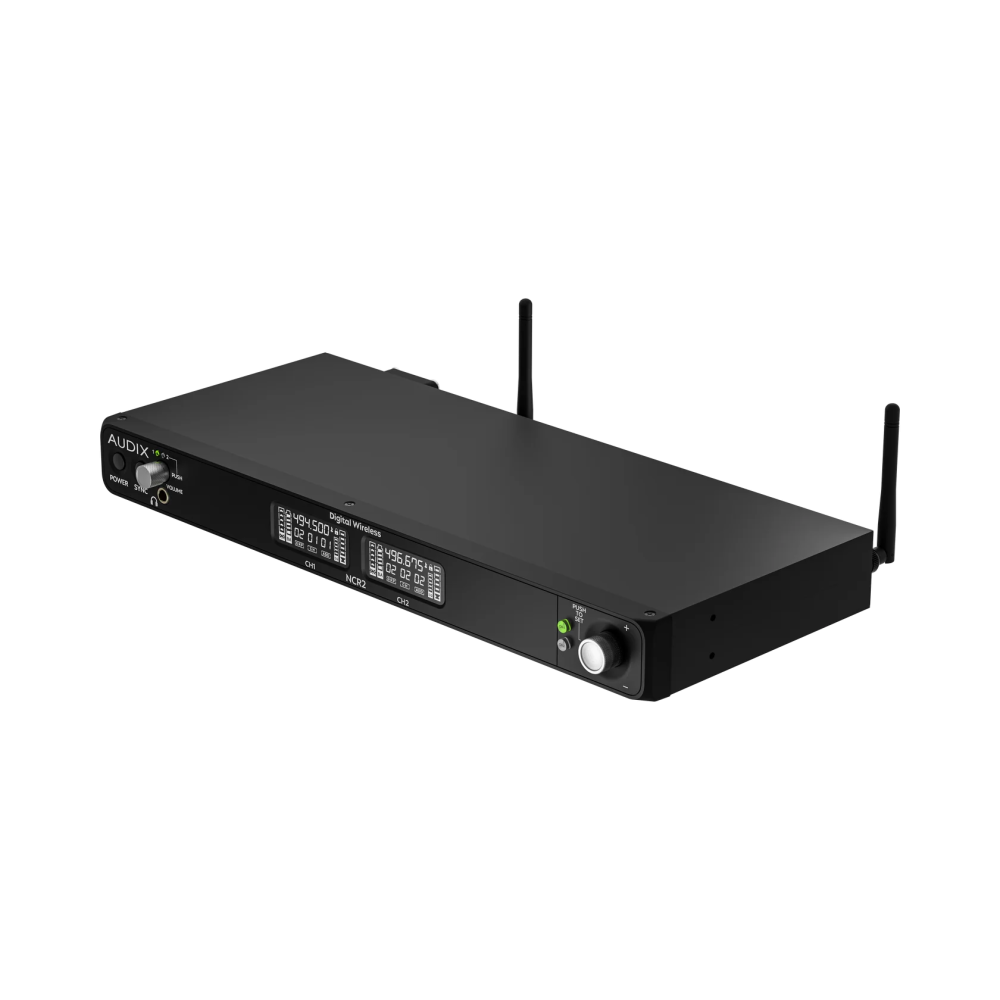

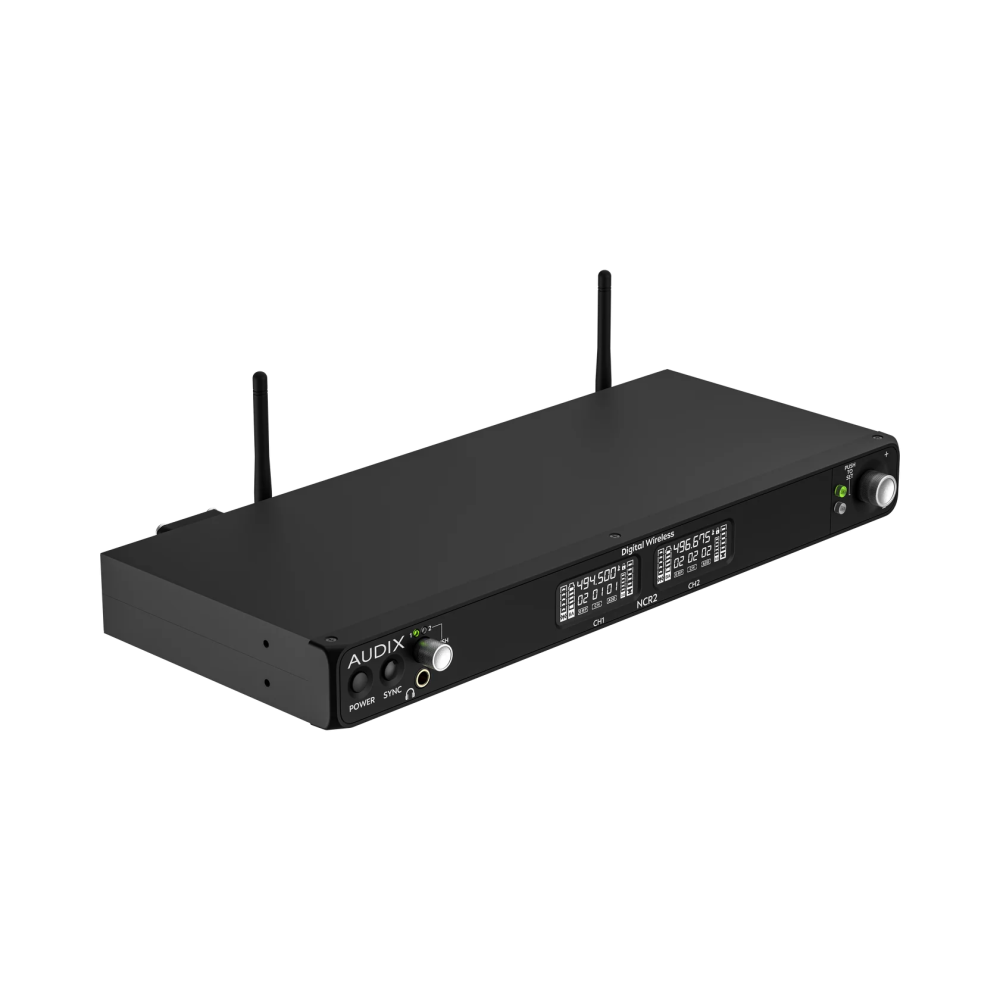

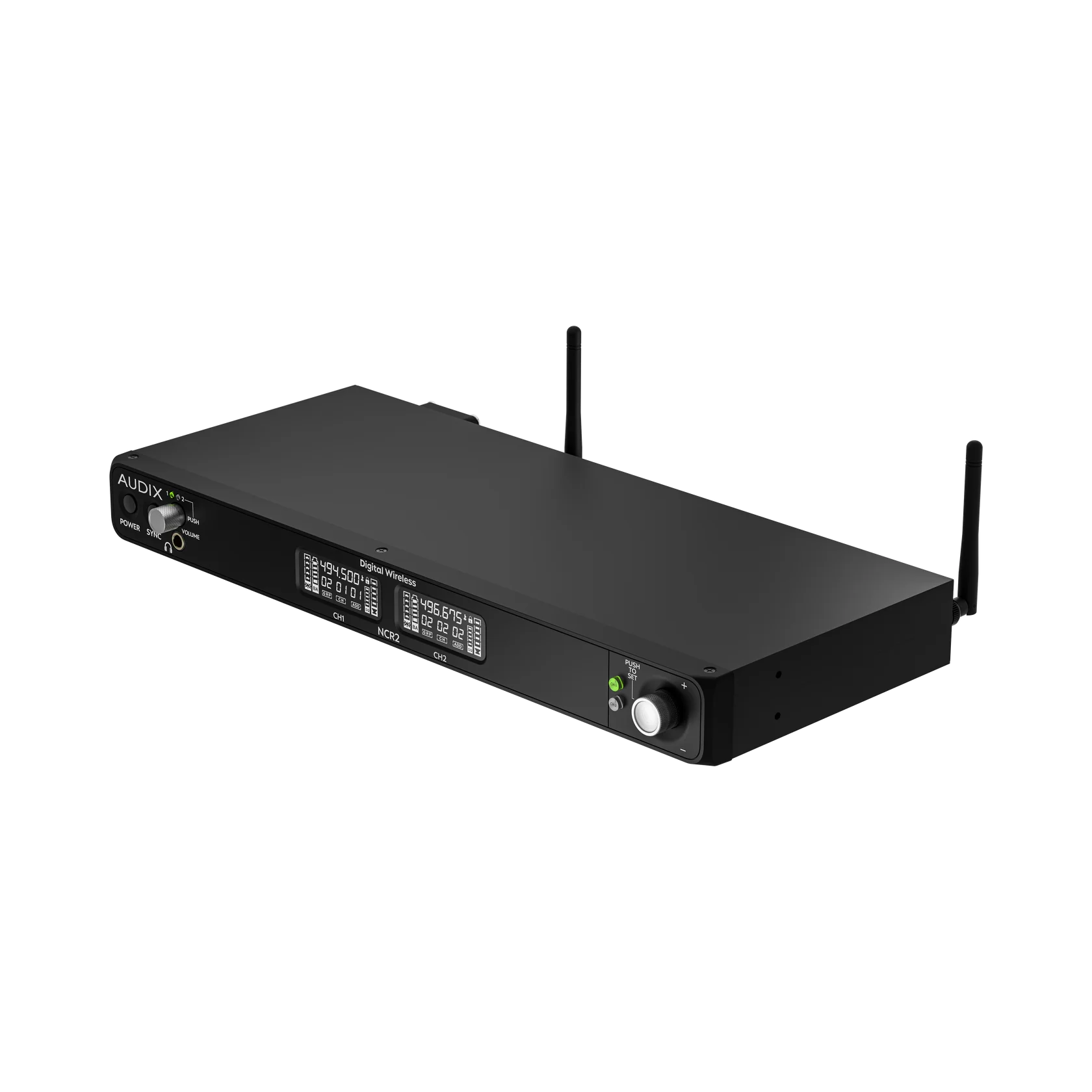

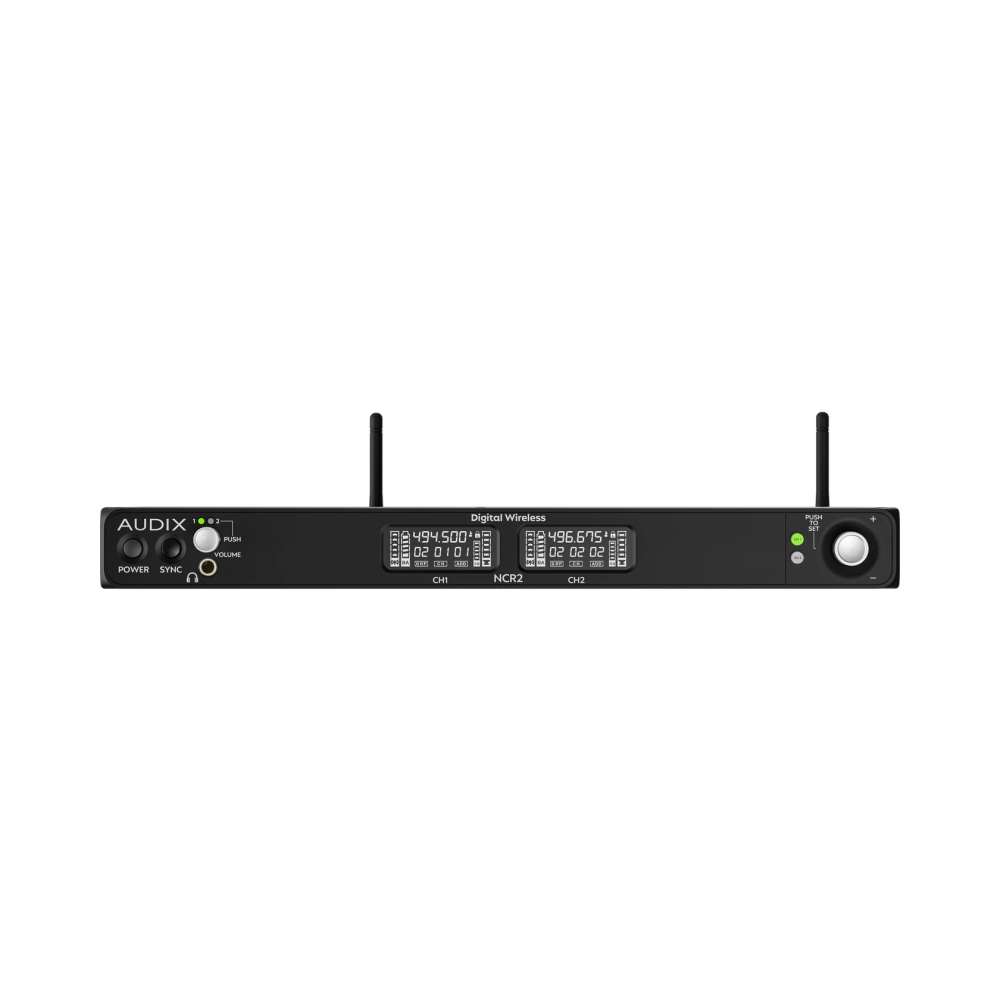

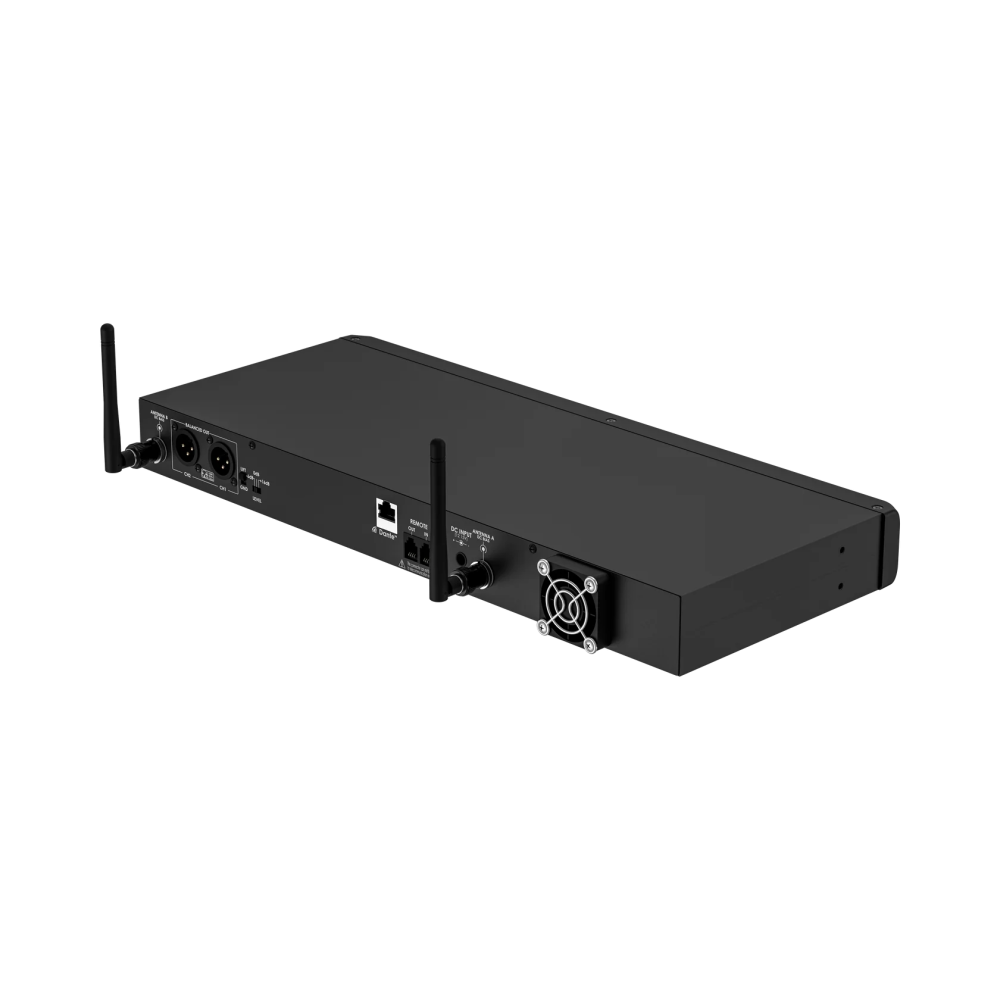

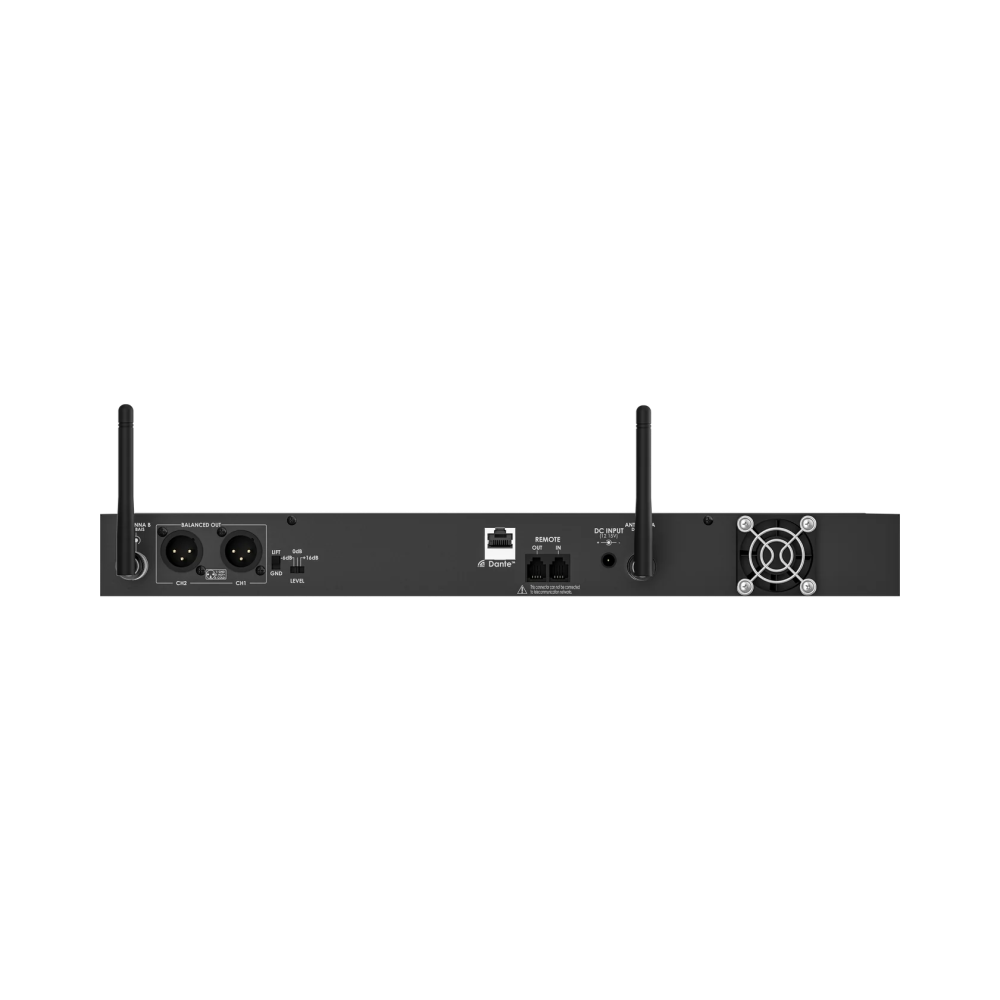

Audix NC-R2

Eigenschaften

• Digitaler Dual-Channel-UHF-Empfänger der Audix Novacore Serie
• Zwei unabhängige Empfangskanäle
• Professionelle 24-Bit-Digitalübertragung für klare und natürliche Klangqualität
• Frequenzbereich von 20 Hz – 20 kHz für detailreiche Audiowiedergabe
• Sehr geringe Latenz von unter 3 ms
• AES-256-Verschlüsselung für sichere digitale Funkübertragung
• 48 MHz Tuning-Bandbreite für flexible Frequenzwahl
• Breitbandiges RF-Frontend für zuverlässigen Betrieb auch bei hoher Funkdichte
• Dante-Unterstützung zur Integration in Audio-over-IP-Netzwerke
• Einfache Einrichtung und Kopplung über One-Touch-IR-Synchronisation
• Kompatibel mit Audix Novacore Handsendern und Bodypack-Sendern
• Skalierbares System für Mehrkanal-Setups
• Entwickelt für Live-Sound, Theater, Installationen, Präsentationen und professionelle Produktionen

Technische Daten

Gerätetyp: Digitaler UHF Dual-Channel Receiver

Empfangskanäle: 2

System: Audix Novacore Digital Wireless

Audioauflösung: 24 Bit digitale Wandlung

Frequenzgang: 20 Hz – 20 kHz

Latenz: < 3 ms

Verschlüsselung: AES-256 Digital Encryption

Tuning-Bandbreite: 48 MHz

Funktechnologie: Digitale UHF-Übertragung

Synchronisation: IR-Sync

Netzwerk-Audio: Dante-fähig

Kompatible Sender: Audix NCHH Handsender, Audix NCBP Bodypack

Erweiterbarkeit: Mehrkanalbetrieb innerhalb des Novacore Systems

Einsatzbereiche: Bühne, Touring, Theater, Konferenz, Installation, Broadcast

Ausschreibungstext nach VOB/C und ATV DIN 18299 für digitaler 2-Kanal-UHF-Funkmikrofonempfänger mit Dante/AES67
Liefern, montieren, anschließen, konfigurieren und betriebsfertig in Betrieb nehmen eines professionellen digitalen 2-Kanal-UHF-Funkmikrofonempfängers für den gleichzeitigen Betrieb von zwei unabhängigen drahtlosen Audiokanälen.
Der Empfänger muss für den professionellen Einsatz in Festinstallationen, Veranstaltungs-, Konferenz-, Bildungs-, Bühnen- und vergleichbaren AV-Anwendungen ausgelegt sein und eine digitale UHF-Funkübertragung mit hoher HF-Betriebssicherheit und geringer Systemlatenz ermöglichen.

Das Gerät muss Bestandteil eines skalierbaren digitalen Drahtlossystems sein und den parallelen Betrieb mehrerer Funkstrecken innerhalb eines gemeinsamen Frequenzbandes ermöglichen.

Technische Mindestanforderungen

• digitaler UHF-Drahtlosempfänger,
• mindestens 2 unabhängige Empfangskanäle,
• UHF-Frequenzbereich für die vorgesehene europäische Geräteausführung: 494–542 MHz,
• HF-Abstimmbereich mindestens 48 MHz,
• mindestens 20 gleichzeitig betreibbare Funkkanäle pro Frequenzband unter geeigneten HF-Rahmenbedingungen,
• digitaler Audioweg,
• Audiofrequenzgang mindestens 20 Hz bis 20 kHz,
• Dynamikumfang mindestens 110 dB,
• Systemlatenz kleiner 3 ms,
• digitale AES-256-Verschlüsselung der Funkübertragung,
• HF-Frontend für den professionellen Mehrkanalbetrieb,
• Image-/Spurious-Rejection größer 80 dB,
• Sender-/Empfänger-Synchronisation über IR-Schnittstelle,
• kompatibel mit Handsendern und Taschensendern des zugehörigen Drahtlossystems,
• digitale Netzwerkaudioausgabe über Dante,
• Unterstützung von AES67,
• symmetrische analoge Audioausgänge über XLR,
• Netzwerkanschluss zur Integration in professionelle Audio-over-IP-Infrastrukturen,
• rackmontagefähige Ausführung,
• Gerätehöhe maximal 1 HE,
• abnehmbare HF-Antennen über BNC-Anschlüsse,
• geeignet für den kontinuierlichen professionellen Betrieb.

Audio- und Netzwerkintegration
Die beiden Empfangskanäle müssen sowohl für die Einbindung in eine konventionelle analoge Audioinfrastruktur als auch für die Integration in ein digitales Audio-over-IP-Netzwerk zur Verfügung stehen. Die Netzwerkaudioübertragung muss über Dante erfolgen und eine Interoperabilität mit AES67-kompatiblen Komponenten ermöglichen. Die analogen Audioausgänge müssen als symmetrische XLR-Ausgänge ausgeführt sein. Die für den bestimmungsgemäßen Betrieb erforderlichen HF-Antennen müssen Bestandteil des Lieferumfangs sein.

Verschlüsselung und Betriebssicherheit
Die digitale Funkübertragung muss mit AES-256 verschlüsselt werden können. Das System muss für Anwendungen mit erhöhten Anforderungen an eine zuverlässige und gegen unbefugtes Mithören geschützte Funkübertragung geeignet sein.
Die HF-Architektur muss einen stabilen Betrieb auch bei Mehrkanalanwendungen und in anspruchsvollen HF-Umgebungen unterstützen.

Montage und Inbetriebnahme
Das Gerät ist am vorgesehenen Einbauort fachgerecht zu montieren und vollständig in die ausgeschriebene Audio-, Netzwerk- und HF-Infrastruktur einzubinden. Die Leistung umfasst die geräteseitige Herstellung aller erforderlichen Audio-, Netzwerk-, Antennen- und Spannungsversorgungsverbindungen, soweit diese der Position zugeordnet sind. Der Empfänger ist entsprechend der örtlichen HF-Situation und der vorgesehenen Funkfrequenzplanung zu konfigurieren.

Die Inbetriebnahme umfasst mindestens:

• Montage des Empfängers,
• Anschluss der HF-Antennen,
• Anschluss an die Spannungsversorgung,
• Anschluss der analogen beziehungsweise digitalen Audioschnittstellen gemäß Ausführungsplanung,
• Integration in das vorgesehene Dante-/AES67-Netzwerk, soweit vorgesehen,
• Grundeinstellung der Empfangskanäle,
• Frequenzkonfiguration entsprechend der Frequenzplanung,
• Synchronisation mit den zugeordneten Sendern, soweit diese Bestandteil der Gesamtanlage sind,
• Konfiguration der Audioausgänge,
• Funktionsprüfung beider Empfangskanäle,
• Prüfung der analogen beziehungsweise digitalen Audioausgabe,
• Prüfung der stabilen Funkübertragung innerhalb des vorgesehenen Nutzungsbereichs,
• Beschriftung entsprechend der Anlagenkennzeichnung,
• Übergabe der gerätespezifischen Dokumentation.

Die jeweils am Betriebsort geltenden regulatorischen Anforderungen an Frequenznutzung und Funkbetrieb sind zu berücksichtigen. Ausführung nach Ausführungsplanung, Herstellerangaben und den allgemein anerkannten Regeln der Technik sowie unter Beachtung der einschlägigen Bestimmungen der VOB/C und ATV DIN 18299 in der zum Ausführungszeitpunkt gültigen Fassung.

Fabrikat/Vertrieb: AUDIX/TRIUS Pro-AV
Typ: NC-R2 oder technisch gleichwertig

Einheit: St.

GAEB-Langtext für digitaler 2-Kanal-UHF-Funkmikrofonempfänger, Dante/AES67
Liefern und betriebsfertig installieren eines professionellen digitalen UHF-Drahtlosempfängers mit zwei voneinander unabhängigen Empfangskanälen zur Integration in professionelle Beschallungs-, Konferenz- und AV-Systeme. Empfänger als Bestandteil eines skalierbaren digitalen Drahtlossystems, geeignet für Mehrkanalanwendungen sowie zur analogen und netzwerkbasierten Weiterleitung der empfangenen Audiosignale.

Technische Mindestanforderungen:

• Digitaler UHF-Empfänger mit mindestens 2 unabhängigen Empfangskanälen.
• Frequenzbereich der vorgesehenen Ausführung 494–542 MHz, HF-Tuning-Bandbreite mindestens 48 MHz.
• Unterstützung von mindestens 20 gleichzeitig betreibbaren Funkkanälen pro Frequenzband unter geeigneten HF-Betriebsbedingungen.
• Digitaler Audioweg mit einem Audiofrequenzgang von mindestens 20 Hz bis 20 kHz.
• Dynamikumfang mindestens 110 dB.
• Systemlatenz kleiner 3 ms.
• Digitale Funkübertragung mit AES-256-Verschlüsselung.
• Professionelles Breitband-HF-Frontend mit Image-/Spurious-Rejection größer 80 dB.
• Sender-/Empfänger-Synchronisation mittels IR-Schnittstelle.
• Kompatibilität mit Hand- und Taschensendern des zugehörigen Drahtlossystems.
• Netzwerkbasierte digitale Audioübertragung über Dante mit Unterstützung von AES67.
• Zusätzliche symmetrische analoge Audioausgänge über XLR.
• Rackmontagefähige Geräteausführung, maximal 1 HE.
• Abnehmbare HF-Antennen mit BNC-Anschluss.

Einschließlich mindestens:

• digitalem 2-Kanal-Empfänger,
• 2 abnehmbaren BNC-HF-Antennen,
• erforderlicher externer Spannungsversorgung gemäß Herstellerstandard,
• serienmäßigem Herstellerzubehör.

Einschließlich fachgerechter Montage am vorgesehenen Einbauort, Herstellung der geräteseitigen Antennen-, Audio-, Netzwerk- und Spannungsversorgungsverbindungen, Grundkonfiguration, Frequenzkonfiguration entsprechend der Anlagen-/Frequenzplanung, Einrichtung der Empfangskanäle, Einbindung in das vorgesehene Dante-/AES67-Netzwerk, soweit in der Ausführungsplanung vorgesehen, Synchronisation mit den zugehörigen Sendern, Konfiguration der Audioausgänge sowie vollständiger Funktionsprüfung.

Die Funktionsprüfung hat mindestens den ordnungsgemäßen Empfang beider Funkkanäle, die korrekte Audioausgabe, die Sender-/Empfänger-Synchronisation sowie bei Nutzung der Netzwerkaudioschnittstelle die ordnungsgemäße Dante-/AES67-Signalübertragung zu umfassen.

Die jeweils gültigen regulatorischen Anforderungen für die Nutzung des vorgesehenen UHF-Frequenzbereichs am Betriebsort sind zu berücksichtigen.

Ausführung gemäß Herstellerangaben, Ausführungsplanung, allgemein anerkannten Regeln der Technik sowie den einschlägigen Bestimmungen der VOB/C und ATV DIN 18299 in jeweils gültiger Fassung.

Fabrikat/Vertrieb: AUDIX/TRIUS Pro-AV
Typ: NC-R2 / NCR2 oder technisch gleichwertig.

Einheit: St.
