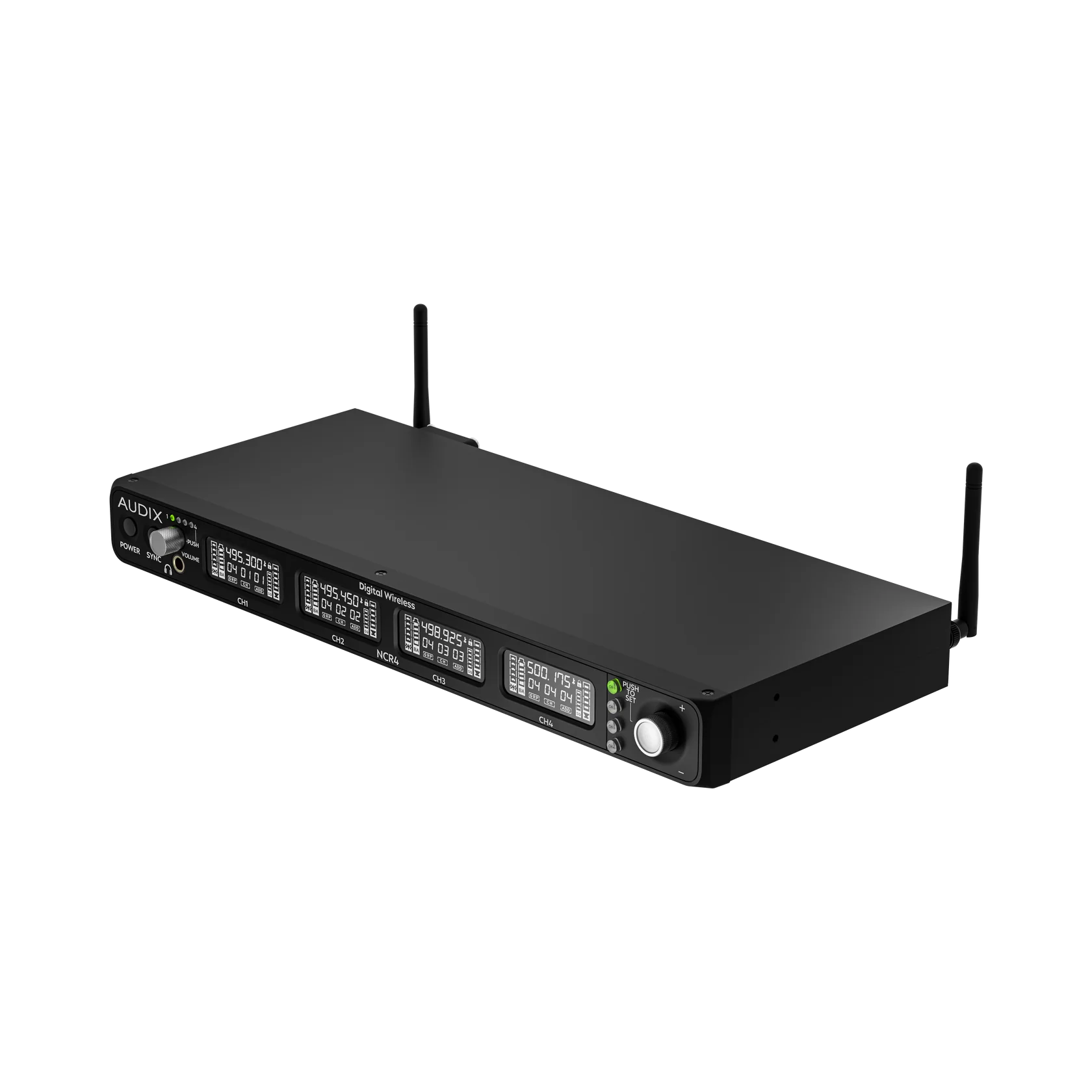

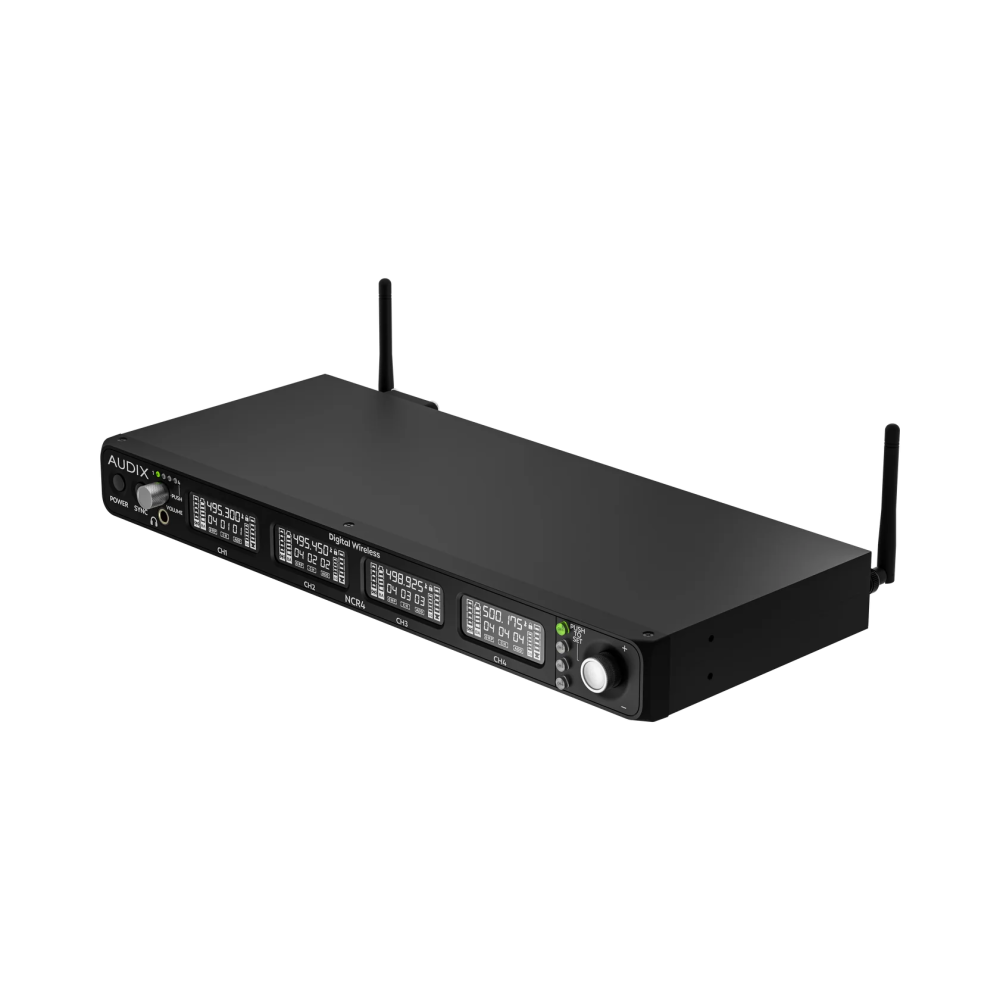

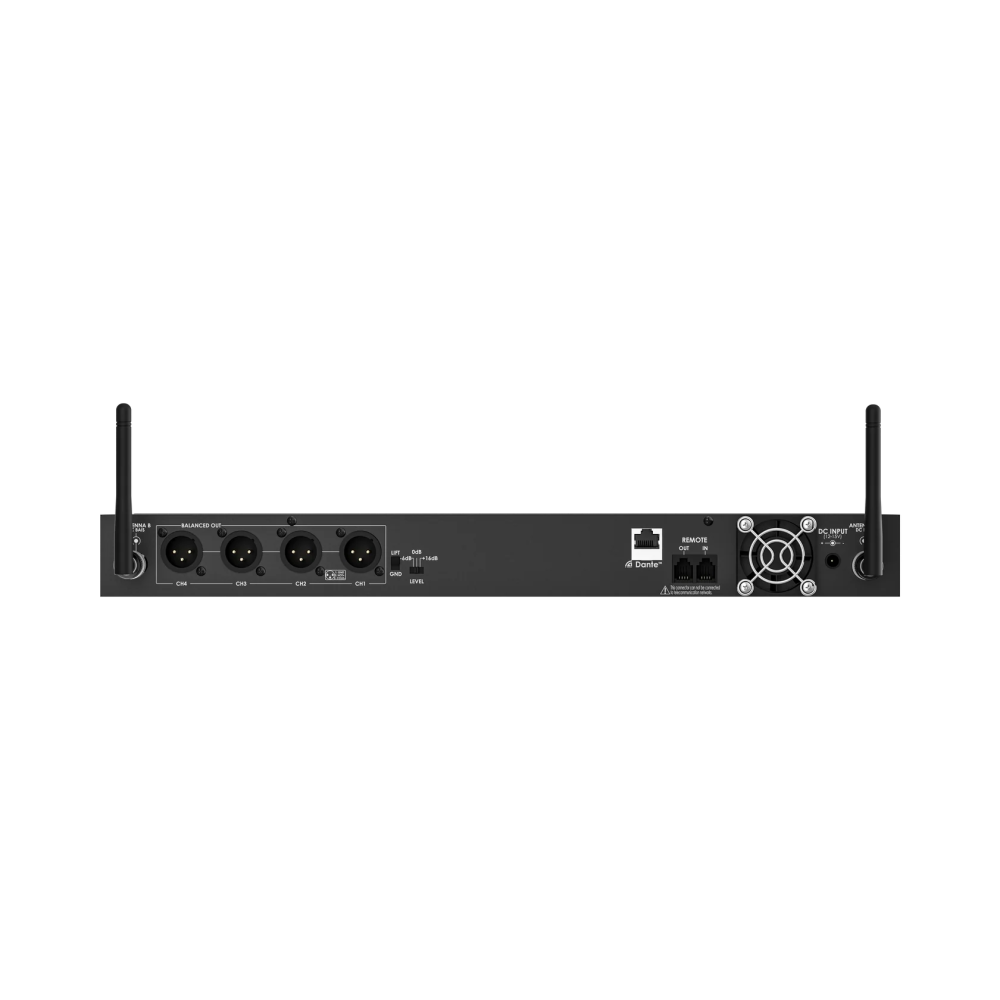

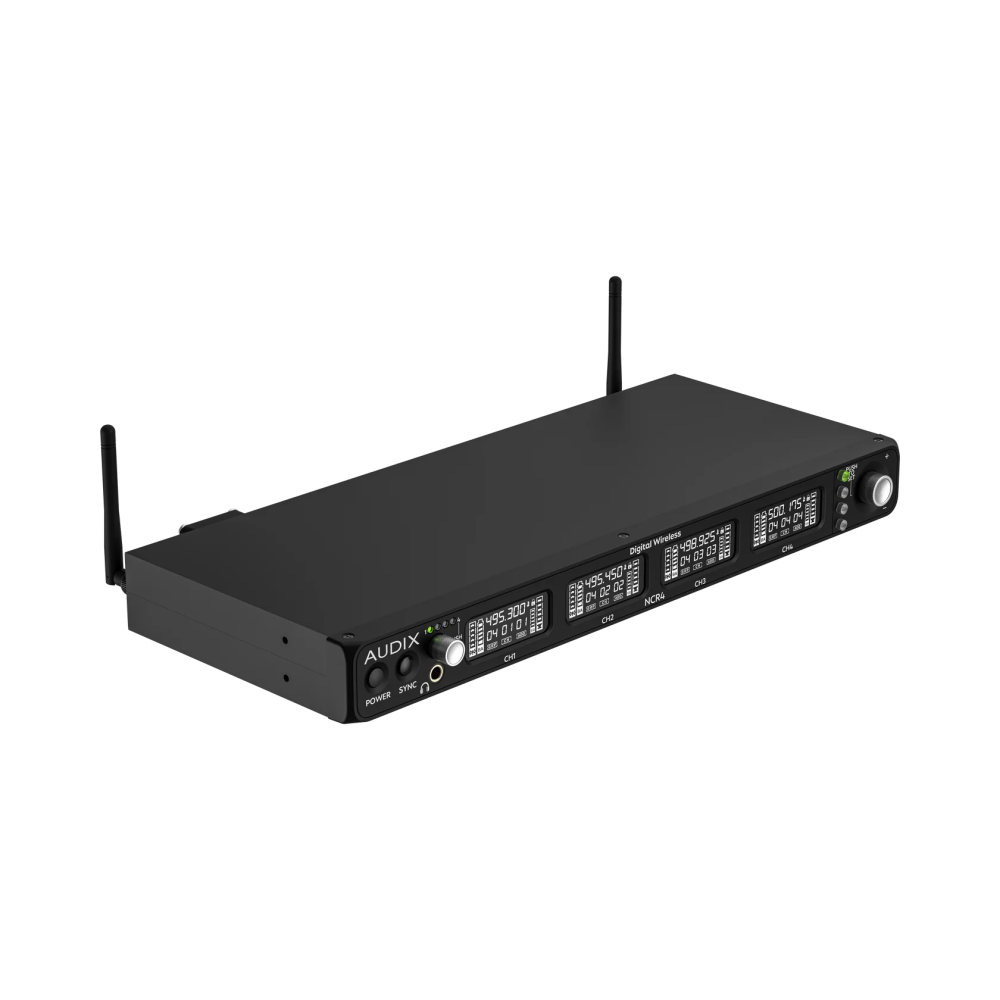

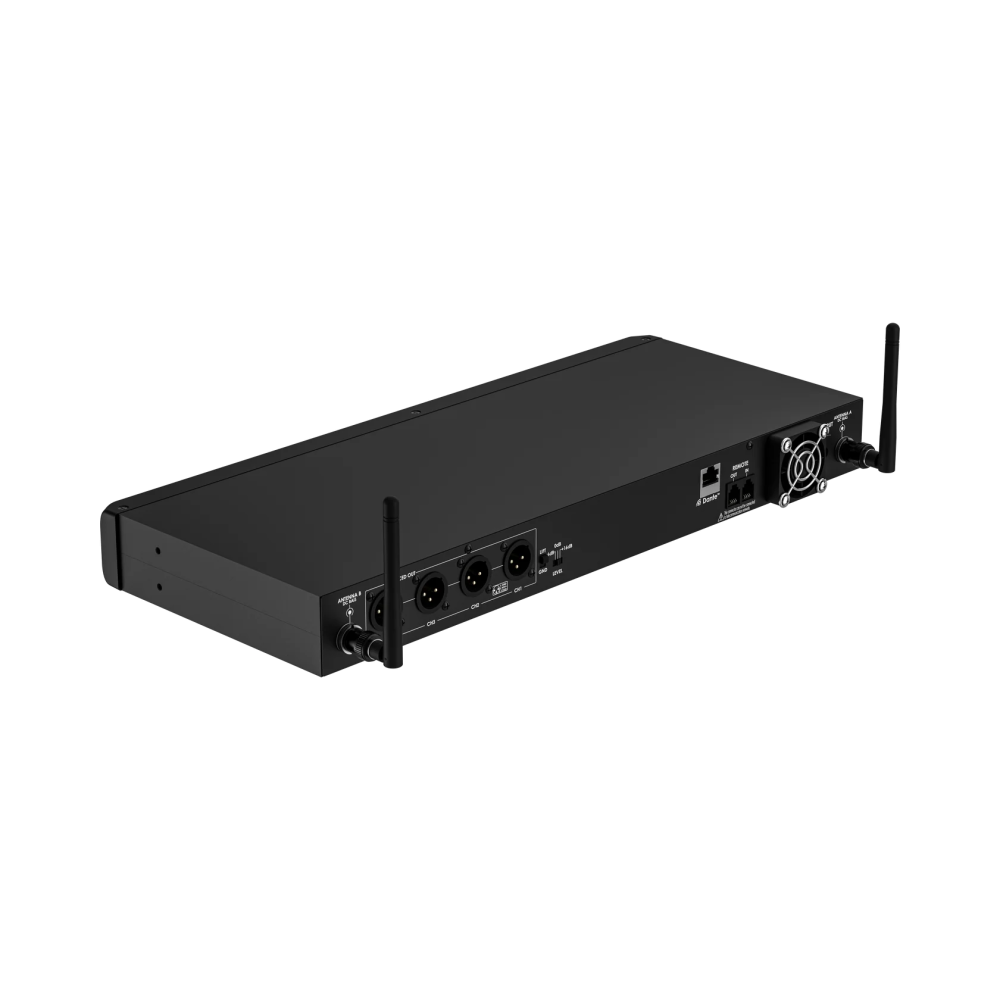

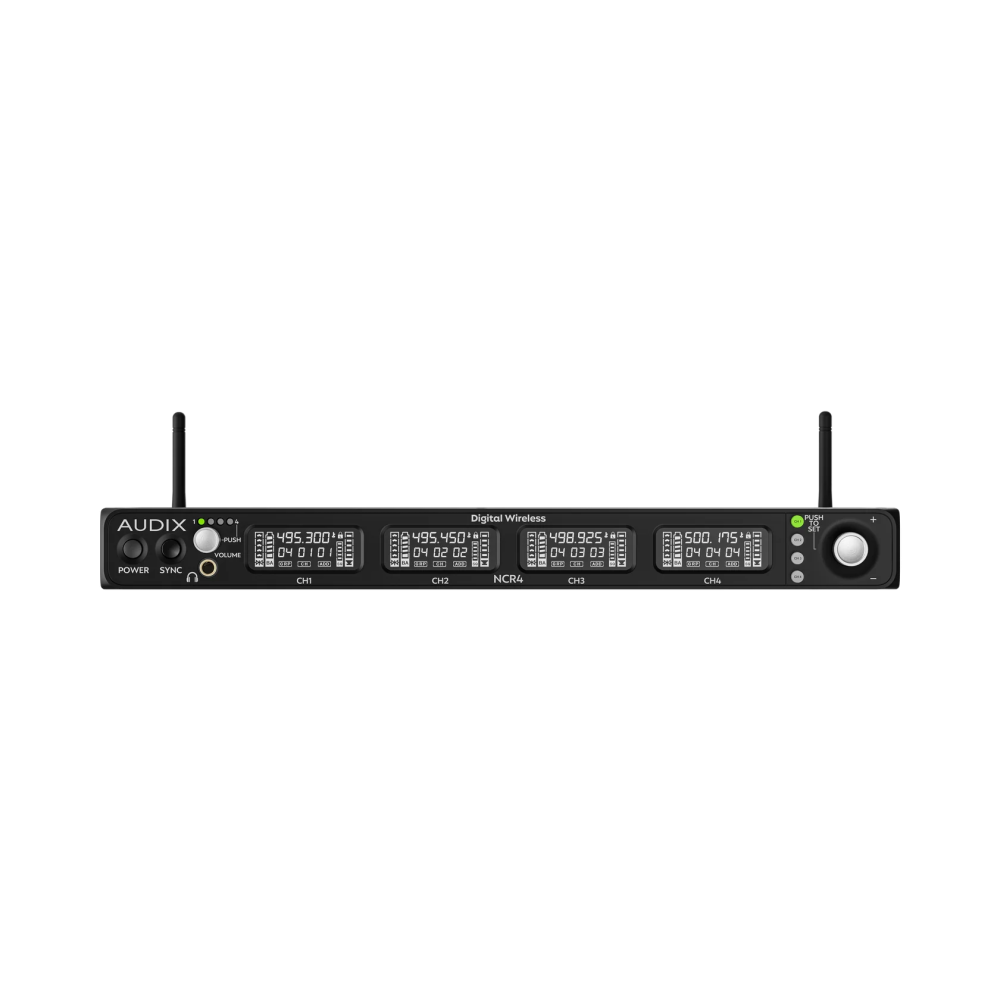

Audix NC-R4
Audix Novacore NC-R4 • Quad-Channel Empfänger
Der Audix Novacore NCR4 Quad-Channel Receiver ist ein professioneller digitaler UHF-Funkempfänger für anspruchsvolle Live-, Touring- und Installationsumgebungen. Mit vier vollständig integrierten Empfangskanälen in einem robusten 19"-1HE-Metallgehäuse bietet der NCR4 eine leistungsstarke und platzsparende Lösung für komplexe Mehrkanal-Wireless-Systeme.
Als Teil der Audix Novacore Plattform kombiniert der NCR4 hochwertige digitale Audiotechnologie mit sicherer Funkübertragung, intuitiver Bedienung und maximaler Systemflexibilität. Die digitale 24-Bit-Audioverarbeitung sorgt für eine detailreiche, transparente Klangwiedergabe mit einem Frequenzgang von 20 Hz bis 20 kHz und einer extrem niedrigen Systemlatenz von unter 3 ms.
Dank eines breitbandigen UHF-Frontends mit 48 MHz Tuning-Bereich bietet der NCR4 hohe Frequenzflexibilität und zuverlässige Performance auch in anspruchsvollen RF-Umgebungen. Die AES-256-Verschlüsselung gewährleistet eine geschützte digitale Signalübertragung und macht das System ideal für professionelle Anwendungen wie Live-Produktionen, Theater, Broadcast, Konferenzen und Festinstallationen.
Über die schnelle IR-Synchronisation lassen sich kompatible Novacore Handsender und Bodypacks unkompliziert verbinden. Dante- und AES67-Netzwerkaudio ermöglichen eine nahtlose Integration in moderne Audio-over-IP-Infrastrukturen. Zusätzlich bietet der NCR4 komfortables Monitoring, umfassende Anzeigen aller wichtigen Systemparameter sowie Steuerungsmöglichkeiten über die Novacore Frequency Coordinator Software.
Mit seiner Kombination aus vier Kanälen, hochwertigem Audix Sound, sicherer digitaler Übertragung und professioneller Netzwerkfähigkeit ist der Audix Novacore NCR4 die ideale Lösung für skalierbare Wireless-Systeme auf höchstem Niveau.
Der Audix Novacore NCR4 Quad-Channel Receiver ist ein professioneller digitaler UHF-Funkempfänger für anspruchsvolle Live-, Touring- und Installationsumgebungen. Mit vier vollständig integrierten Empfangskanälen in einem robusten 19"-1HE-Metallgehäuse bietet der NCR4 eine leistungsstarke und platzsparende Lösung für komplexe Mehrkanal-Wireless-Systeme.
Als Teil der Audix Novacore Plattform kombiniert der NCR4 hochwertige digitale Audiotechnologie mit sicherer Funkübertragung, intuitiver Bedienung und maximaler Systemflexibilität. Die digitale 24-Bit-Audioverarbeitung sorgt für eine detailreiche, transparente Klangwiedergabe mit einem Frequenzgang von 20 Hz bis 20 kHz und einer extrem niedrigen Systemlatenz von unter 3 ms.
Dank eines breitbandigen UHF-Frontends mit 48 MHz Tuning-Bereich bietet der NCR4 hohe Frequenzflexibilität und zuverlässige Performance auch in anspruchsvollen RF-Umgebungen. Die AES-256-Verschlüsselung gewährleistet eine geschützte digitale Signalübertragung und macht das System ideal für professionelle Anwendungen wie Live-Produktionen, Theater, Broadcast, Konferenzen und Festinstallationen.
Über die schnelle IR-Synchronisation lassen sich kompatible Novacore Handsender und Bodypacks unkompliziert verbinden. Dante- und AES67-Netzwerkaudio ermöglichen eine nahtlose Integration in moderne Audio-over-IP-Infrastrukturen. Zusätzlich bietet der NCR4 komfortables Monitoring, umfassende Anzeigen aller wichtigen Systemparameter sowie Steuerungsmöglichkeiten über die Novacore Frequency Coordinator Software.
Mit seiner Kombination aus vier Kanälen, hochwertigem Audix Sound, sicherer digitaler Übertragung und professioneller Netzwerkfähigkeit ist der Audix Novacore NCR4 die ideale Lösung für skalierbare Wireless-Systeme auf höchstem Niveau.
Eigenschaften
- Professioneller digitaler Quad-Channel-UHF-Empfänger
- Vier unabhängige Empfangskanäle in einem kompakten 19"-1HE-Gehäuse
- Teil der Audix Novacore Digital Wireless Plattform
- 24-Bit-Digitalverarbeitung für hohe Klangtreue
- Linearer Frequenzgang von 20 Hz – 20 kHz
- Ultra-niedrige Systemlatenz von unter 3 ms
- AES-256-Verschlüsselung für sichere Funkübertragung
- 48 MHz UHF-Abstimmbereich für flexible Frequenzkoordination
- Betrieb im Frequenzbereich 494 – 542 MHz (modell-/regionsabhängig)
- Dante- und AES67-Unterstützung für professionelle AoIP-Netzwerke
- Symmetrische XLR-Audioausgänge
- One-Touch-IR-Sync für schnelle Senderkopplung
- Übersichtliches Display mit Anzeige von RF-Level, Audiopegel, Batteriestatus und Kanalinformationen
- Kopfhöreranschluss zur direkten Kanalüberwachung
- Unterstützung der Audix Frequency Coordinator Software
- Robustes Metallgehäuse für Touring- und Installationsbetrieb
- Kompatibel mit Novacore NCHH Handsendern und NCBP Bodypack-Sendern
- Geeignet für Live-Sound, Theater, Broadcast, Corporate Events und Festinstallationen
Technische Daten
Gerätetyp: Digitaler UHF Quad-Channel Receiver
Empfangskanäle: 4
Wireless-System: Audix Novacore Digital Wireless
Audioauflösung: 24 Bit digital
Frequenzgang: 20 Hz – 20 kHz
Dynamikumfang: bis zu 110 dB
Systemlatenz: < 3 ms
Verschlüsselung: AES-256
RF-Tuning-Bereich: 48 MHz
Frequenzbereich: 494 – 542 MHz (regionsabhängig)
Synchronisation: IR-Sync
Audio-Ausgänge: Symmetrische XLR-Ausgänge
Netzwerk-Audio: Dante / AES67
Steuerung & Monitoring: Novacore Frequency Coordinator Software
Monitoring: Frontseitiger Kopfhöreranschluss
Gehäuse: Metallgehäuse, Rackformat
Rackgröße: 19", 1 HE
Kompatible Sender: Audix NCHH Handsender, Audix NCBP Bodypack
Netzteil: 12 V DC externes Netzteil
Anwendungen: Live, Touring, Theater, Broadcast, Installation, Konferenz
Gerätetyp: Digitaler UHF Quad-Channel Receiver
Empfangskanäle: 4
Wireless-System: Audix Novacore Digital Wireless
Audioauflösung: 24 Bit digital
Frequenzgang: 20 Hz – 20 kHz
Dynamikumfang: bis zu 110 dB
Systemlatenz: < 3 ms
Verschlüsselung: AES-256
RF-Tuning-Bereich: 48 MHz
Frequenzbereich: 494 – 542 MHz (regionsabhängig)
Synchronisation: IR-Sync
Audio-Ausgänge: Symmetrische XLR-Ausgänge
Netzwerk-Audio: Dante / AES67
Steuerung & Monitoring: Novacore Frequency Coordinator Software
Monitoring: Frontseitiger Kopfhöreranschluss
Gehäuse: Metallgehäuse, Rackformat
Rackgröße: 19", 1 HE
Kompatible Sender: Audix NCHH Handsender, Audix NCBP Bodypack
Netzteil: 12 V DC externes Netzteil
Anwendungen: Live, Touring, Theater, Broadcast, Installation, Konferenz
Ausschreibungstext nach VOB/C und ATV DIN 18299 für digitaler 4-Kanal-UHF-Funkmikrofonempfänger mit Dante/AES67
Liefern, montieren, anschließen, konfigurieren und betriebsfertig in Betrieb nehmen eines professionellen digitalen 4-Kanal-UHF-Funkmikrofonempfängers für den gleichzeitigen Betrieb von vier unabhängigen drahtlosen Audiokanälen.
Der Empfänger muss für professionelle Festinstallationen sowie Veranstaltungs-, Konferenz-, Theater-, Broadcast- und Live-Anwendungen ausgelegt sein. Die vier Empfangskanäle sind platzsparend in einem gemeinsamen 19"-Rackgerät mit maximal 1 HE unterzubringen.
Das Gerät muss Bestandteil eines skalierbaren digitalen Drahtlossystems sein und einen zuverlässigen Mehrkanalbetrieb mit geringer Systemlatenz sowie verschlüsselter digitaler Funkübertragung ermöglichen.
Technische Mindestanforderungen:
Audio- und Netzwerkintegration
Sämtliche vier Empfangskanäle müssen für die Integration in eine professionelle Audioinfrastruktur zur Verfügung stehen. Die Audiosignale müssen über symmetrische analoge Audioausgänge sowie über eine digitale Audio-over-IP-Schnittstelle ausgegeben werden können. Die digitale Netzwerkaudioübertragung muss über Dante erfolgen und die Interoperabilität mit AES67-kompatiblen Komponenten unterstützen. Die Netzwerkintegration muss eine skalierbare Einbindung des Empfängers in größere professionelle Audio-over-IP-Systeme ermöglichen.
Funkübertragung und Sicherheit
Die digitale Funkübertragung muss mittels AES-256 verschlüsselt werden können. Der Empfänger muss über ein für professionelle Mehrkanalanwendungen ausgelegtes HF-Frontend verfügen und für den Betrieb in anspruchsvollen beziehungsweise dicht belegten HF-Umgebungen geeignet sein. Die Synchronisation kompatibler Sender mit dem jeweiligen Empfangskanal muss über eine IR-Schnittstelle möglich sein.
Montage, Konfiguration und Inbetriebnahme
Das Gerät ist am vorgesehenen Einbauort fachgerecht in den vorgesehenen 19"-Geräteschrank beziehungsweise das vorgesehene Rack einzubauen. Die Leistung umfasst die Herstellung sämtlicher der Position zugeordneten geräteseitigen HF-, Audio-, Netzwerk- und Spannungsversorgungsverbindungen. Der Empfänger ist entsprechend der örtlichen HF-Situation, der Frequenzplanung und der vorgesehenen Systemarchitektur zu konfigurieren.
Die Inbetriebnahme umfasst mindestens:
Die am jeweiligen Betriebsort geltenden regulatorischen Anforderungen für Frequenznutzung und Funkbetrieb sind zu beachten.
Ausführung gemäß Ausführungsplanung und Herstellerangaben, nach den allgemein anerkannten Regeln der Technik sowie unter Beachtung der einschlägigen Bestimmungen der VOB/C und ATV DIN 18299 in der zum Ausführungszeitpunkt gültigen Fassung.
Fabrikat/Vertrieb: AUDIX/TRIUS Pro-AV
Typ: NCR4 / NC-R4 oder technisch gleichwertig
Einheit: St.
Liefern, montieren, anschließen, konfigurieren und betriebsfertig in Betrieb nehmen eines professionellen digitalen 4-Kanal-UHF-Funkmikrofonempfängers für den gleichzeitigen Betrieb von vier unabhängigen drahtlosen Audiokanälen.
Der Empfänger muss für professionelle Festinstallationen sowie Veranstaltungs-, Konferenz-, Theater-, Broadcast- und Live-Anwendungen ausgelegt sein. Die vier Empfangskanäle sind platzsparend in einem gemeinsamen 19"-Rackgerät mit maximal 1 HE unterzubringen.
Das Gerät muss Bestandteil eines skalierbaren digitalen Drahtlossystems sein und einen zuverlässigen Mehrkanalbetrieb mit geringer Systemlatenz sowie verschlüsselter digitaler Funkübertragung ermöglichen.
Technische Mindestanforderungen:
- professioneller digitaler UHF-Funkmikrofonempfänger,
- mindestens 4 unabhängige Empfangskanäle in einem Gerät,
- UHF-Frequenzbereich der vorgesehenen Ausführung: 494–542 MHz,
- HF-Abstimmbereich mindestens 48 MHz,
- mindestens 20 gleichzeitig betreibbare Funkkanäle pro Frequenzband unter geeigneten HF-Rahmenbedingungen,
- digitale Audioverarbeitung mit mindestens 24 Bit,
- Audiofrequenzgang mindestens 20 Hz bis 20 kHz,
- Dynamikumfang mindestens 110 dB,
- Systemlatenz kleiner 3 ms,
- digitale AES-256-Verschlüsselung der Funkübertragung,
- professionelles Breitband-HF-Frontend,
- Image-/Spurious-Rejection größer 80 dB,
- schnelle Sender-/Empfänger-Synchronisation über IR-Schnittstelle,
- kompatibel mit Hand- und Taschensendern des zugehörigen Drahtlossystems,
- digitale Netzwerkaudioausgabe über Dante,
- Unterstützung des AES67-Standards,
- symmetrische analoge Audioausgänge über XLR,
- frontseitige Anzeige der relevanten Kanal- und Betriebsparameter,
- Anzeige von HF-Pegel, Audiopegel, Sender-Batteriestatus und Kanalinformationen,
- Möglichkeit zur direkten Audioüberwachung über Kopfhöreranschluss,
- Netzwerk-/Softwareunterstützung zur Frequenzkoordination und Systemüberwachung,
- rackmontagefähiges Metallgehäuse,
- 19"-Einbauformat,
- maximal 1 HE,
- abnehmbare HF-Antennen mit BNC-Anschluss,
- geeignet für den professionellen Dauerbetrieb.
Audio- und Netzwerkintegration
Sämtliche vier Empfangskanäle müssen für die Integration in eine professionelle Audioinfrastruktur zur Verfügung stehen. Die Audiosignale müssen über symmetrische analoge Audioausgänge sowie über eine digitale Audio-over-IP-Schnittstelle ausgegeben werden können. Die digitale Netzwerkaudioübertragung muss über Dante erfolgen und die Interoperabilität mit AES67-kompatiblen Komponenten unterstützen. Die Netzwerkintegration muss eine skalierbare Einbindung des Empfängers in größere professionelle Audio-over-IP-Systeme ermöglichen.
Funkübertragung und Sicherheit
Die digitale Funkübertragung muss mittels AES-256 verschlüsselt werden können. Der Empfänger muss über ein für professionelle Mehrkanalanwendungen ausgelegtes HF-Frontend verfügen und für den Betrieb in anspruchsvollen beziehungsweise dicht belegten HF-Umgebungen geeignet sein. Die Synchronisation kompatibler Sender mit dem jeweiligen Empfangskanal muss über eine IR-Schnittstelle möglich sein.
Montage, Konfiguration und Inbetriebnahme
Das Gerät ist am vorgesehenen Einbauort fachgerecht in den vorgesehenen 19"-Geräteschrank beziehungsweise das vorgesehene Rack einzubauen. Die Leistung umfasst die Herstellung sämtlicher der Position zugeordneten geräteseitigen HF-, Audio-, Netzwerk- und Spannungsversorgungsverbindungen. Der Empfänger ist entsprechend der örtlichen HF-Situation, der Frequenzplanung und der vorgesehenen Systemarchitektur zu konfigurieren.
Die Inbetriebnahme umfasst mindestens:
- Montage des Empfängers,
- Montage beziehungsweise Anschluss der HF-Antennen,
- Anschluss der Spannungsversorgung,
- Anschluss der analogen Audioausgänge gemäß Ausführungsplanung,
- Anschluss an das vorgesehene Audio-over-IP-Netzwerk,
- Dante-Konfiguration und Routing, soweit vorgesehen,
- Einrichtung der AES67-Funktionalität, soweit vorgesehen,
- Konfiguration sämtlicher vier Empfangskanäle,
- Frequenzkonfiguration entsprechend der projektspezifischen Frequenzplanung,
- Synchronisation mit den zugeordneten Sendern, soweit diese Bestandteil der Gesamtanlage sind,
- Konfiguration der Audioausgänge,
- Prüfung der HF-Empfangsparameter,
- Funktionsprüfung aller vier Empfangskanäle,
- Prüfung der analogen Audioausgänge,
- Prüfung der Dante-/AES67-Audioübertragung,
- Prüfung der stabilen Funkübertragung innerhalb des vorgesehenen Nutzungsbereiches,
- eindeutige Kanal- und Gerätekennzeichnung entsprechend der Anlagendokumentation,
- Übergabe der gerätespezifischen Dokumentation.
Die am jeweiligen Betriebsort geltenden regulatorischen Anforderungen für Frequenznutzung und Funkbetrieb sind zu beachten.
Ausführung gemäß Ausführungsplanung und Herstellerangaben, nach den allgemein anerkannten Regeln der Technik sowie unter Beachtung der einschlägigen Bestimmungen der VOB/C und ATV DIN 18299 in der zum Ausführungszeitpunkt gültigen Fassung.
Fabrikat/Vertrieb: AUDIX/TRIUS Pro-AV
Typ: NCR4 / NC-R4 oder technisch gleichwertig
Einheit: St.
GAEB-Langtext für Digitaler 4-Kanal-UHF-Funkmikrofonempfänger mit Dante/AES67
Liefern und betriebsfertig installieren eines professionellen digitalen UHF-Funkmikrofonempfängers mit mindestens vier voneinander unabhängigen Empfangskanälen zur Integration in professionelle Beschallungs-, Konferenz-, Veranstaltungs- und AV-Systeme. Empfänger als Bestandteil eines skalierbaren digitalen Drahtlossystems, ausgelegt für professionelle Mehrkanalanwendungen sowie zur analogen und netzwerkbasierten Weiterleitung sämtlicher empfangener Audiosignale.
Technische Mindestanforderungen:
Einschließlich fachgerechter Montage am vorgesehenen Einbauort, Herstellung der geräteseitigen HF-, Audio-, Netzwerk- und Spannungsversorgungsverbindungen, Grundkonfiguration, Frequenzkonfiguration entsprechend der projektspezifischen Frequenzplanung, Einrichtung sämtlicher Empfangskanäle, Einbindung in das vorgesehene Dante-/AES67-Netzwerk, Konfiguration der Audioausgänge, Synchronisation mit den zugehörigen Sendern sowie vollständiger Inbetriebnahme und Funktionsprüfung.
Die Funktionsprüfung hat mindestens den ordnungsgemäßen HF-Empfang aller vier Empfangskanäle, die korrekte Sender-/Empfänger-Synchronisation, die störungsfreie Audioübertragung, die Funktion der analogen Audioausgänge sowie bei vorgesehener Netzwerkaudiointegration die ordnungsgemäße Dante-/AES67-Signalübertragung zu umfassen.
Erforderliche Frequenzen sind unter Berücksichtigung der örtlichen HF-Situation und der projektspezifischen Frequenzplanung einzurichten. Die am Betriebsort geltenden regulatorischen Anforderungen an die Nutzung des vorgesehenen UHF-Frequenzbereichs sind zu berücksichtigen.
Ausführung gemäß Herstellerangaben, Ausführungsplanung und den allgemein anerkannten Regeln der Technik sowie unter Beachtung der einschlägigen Bestimmungen der VOB/C und ATV DIN 18299 in der zum Ausführungszeitpunkt gültigen Fassung.
Fabrikat/Vertrieb: AUDIX/TRIUS Pro-AV
Typ: NCR4 / NC-R4 oder technisch gleichwertig
Einheit: St.
Liefern und betriebsfertig installieren eines professionellen digitalen UHF-Funkmikrofonempfängers mit mindestens vier voneinander unabhängigen Empfangskanälen zur Integration in professionelle Beschallungs-, Konferenz-, Veranstaltungs- und AV-Systeme. Empfänger als Bestandteil eines skalierbaren digitalen Drahtlossystems, ausgelegt für professionelle Mehrkanalanwendungen sowie zur analogen und netzwerkbasierten Weiterleitung sämtlicher empfangener Audiosignale.
Technische Mindestanforderungen:
- Digitaler UHF-Funkmikrofonempfänger mit mindestens 4 unabhängigen Empfangskanälen in einem gemeinsamen Gerät.
- Frequenzbereich der vorgesehenen Ausführung 494–542 MHz.
- HF-Tuning-Bandbreite mindestens 48 MHz.
- Unterstützung von mindestens 20 gleichzeitig betreibbaren Funkkanälen pro Frequenzband unter geeigneten HF-Betriebsbedingungen.
- Digitale Audioverarbeitung mit mindestens 24 Bit.
- Audiofrequenzgang mindestens 20 Hz bis 20 kHz.
- Dynamikumfang mindestens 110 dB.
- Systemlatenz kleiner 3 ms.
- Digitale Funkübertragung mit AES-256-Verschlüsselung.
- Professionelles Breitband-HF-Frontend mit Image-/Spurious-Rejection größer 80 dB.
- Sender-/Empfänger-Synchronisation mittels IR-Schnittstelle.
- Kompatibilität mit Hand- und Taschensendern des zugehörigen Drahtlossystems.
- Digitale Audio-over-IP-Ausgabe über Dante.
- Unterstützung von AES67 zur Integration in kompatible Audio-over-IP-Infrastrukturen.
- Symmetrische analoge Audioausgänge über XLR.
- Frontseitige Anzeige relevanter Betriebsparameter einschließlich HF-Pegel, Audiopegel, Batteriestatus der zugeordneten Sender und Kanalinformationen.
- Direkte Audioüberwachung über Kopfhöreranschluss.
- Unterstützung einer herstellerspezifischen Software zur Frequenzkoordination und Systemüberwachung.
- Rackmontagefähige Ausführung im 19"-Format mit maximal 1 HE.
- Robustes Metallgehäuse für professionelle Installations- und Veranstaltungsanwendungen.
- Abnehmbare HF-Antennen über BNC-Anschlüsse.
- Einschließlich serienmäßigem Herstellerzubehör, mindestens bestehend aus:
- digitalem 4-Kanal-UHF-Empfänger,
- 2 abnehmbaren BNC-HF-Antennen,
- externer Spannungsversorgung 12 V DC mit Universalnetzteil für 100–240 V AC / 50–60 Hz,
- serienmäßigem Montage- und Anschlusszubehör gemäß Herstellerstandard.
Einschließlich fachgerechter Montage am vorgesehenen Einbauort, Herstellung der geräteseitigen HF-, Audio-, Netzwerk- und Spannungsversorgungsverbindungen, Grundkonfiguration, Frequenzkonfiguration entsprechend der projektspezifischen Frequenzplanung, Einrichtung sämtlicher Empfangskanäle, Einbindung in das vorgesehene Dante-/AES67-Netzwerk, Konfiguration der Audioausgänge, Synchronisation mit den zugehörigen Sendern sowie vollständiger Inbetriebnahme und Funktionsprüfung.
Die Funktionsprüfung hat mindestens den ordnungsgemäßen HF-Empfang aller vier Empfangskanäle, die korrekte Sender-/Empfänger-Synchronisation, die störungsfreie Audioübertragung, die Funktion der analogen Audioausgänge sowie bei vorgesehener Netzwerkaudiointegration die ordnungsgemäße Dante-/AES67-Signalübertragung zu umfassen.
Erforderliche Frequenzen sind unter Berücksichtigung der örtlichen HF-Situation und der projektspezifischen Frequenzplanung einzurichten. Die am Betriebsort geltenden regulatorischen Anforderungen an die Nutzung des vorgesehenen UHF-Frequenzbereichs sind zu berücksichtigen.
Ausführung gemäß Herstellerangaben, Ausführungsplanung und den allgemein anerkannten Regeln der Technik sowie unter Beachtung der einschlägigen Bestimmungen der VOB/C und ATV DIN 18299 in der zum Ausführungszeitpunkt gültigen Fassung.
Fabrikat/Vertrieb: AUDIX/TRIUS Pro-AV
Typ: NCR4 / NC-R4 oder technisch gleichwertig
Einheit: St.
