AMC iA 4x120
AMC iA 4x120

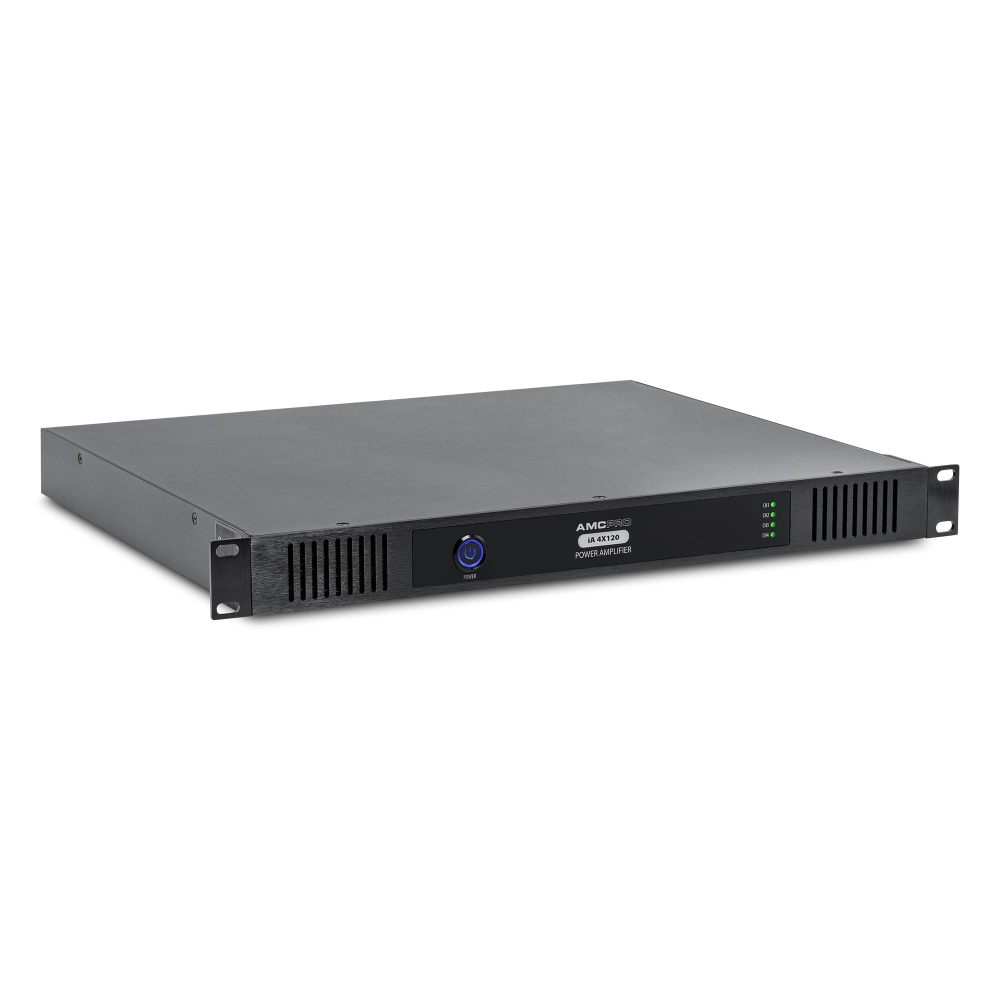

Der iA 4X120 ist ein vierkanaliger Leistungsverstärker mit einer Ausgangsleistung von 120 W pro Kanal, der für 100-V- und 8 Ω-Audiosysteme ausgelegt ist. Er verfügt über vier Ausgänge, ein lüftergestütztes Kühlsystem sowie eine Rack-Montagefähigkeit. Durch seine vielseitigen Einsatzmöglichkeiten und die einfache Installation ist er flexibel in unterschiedlichen Setups einsetzbar.
Der Verstärker ist robust konstruiert und hält auch anspruchsvollen Umgebungen stand, wobei nach der Installation nur ein minimaler Wartungsaufwand erforderlich ist. Damit eignet er sich ideal für mittelgroße bis große Beschallungsanlagen, beispielsweise für Durchsagen oder Hintergrundmusik.
Ausgestattet mit einem Schaltnetzteil und Power Factor Correction (PFC) arbeitet der iA 4X120 besonders effizient, liefert hohe Leistung und reduziert den Energieverbrauch.
Der iA 4X120 ist ein vierkanaliger Leistungsverstärker mit einer Ausgangsleistung von 120 W pro Kanal, der für 100-V- und 8 Ω-Audiosysteme ausgelegt ist. Er verfügt über vier Ausgänge, ein lüftergestütztes Kühlsystem sowie eine Rack-Montagefähigkeit. Durch seine vielseitigen Einsatzmöglichkeiten und die einfache Installation ist er flexibel in unterschiedlichen Setups einsetzbar.
Der Verstärker ist robust konstruiert und hält auch anspruchsvollen Umgebungen stand, wobei nach der Installation nur ein minimaler Wartungsaufwand erforderlich ist. Damit eignet er sich ideal für mittelgroße bis große Beschallungsanlagen, beispielsweise für Durchsagen oder Hintergrundmusik.
Ausgestattet mit einem Schaltnetzteil und Power Factor Correction (PFC) arbeitet der iA 4X120 besonders effizient, liefert hohe Leistung und reduziert den Energieverbrauch.
Eigenschaften:
- Kanäle: 4 Kanäle mit jeweils 120 W Ausgangsleistung
- Kompatibilität: Geeignet für 100-V- und 8 Ω-Audiosysteme
- Ausgänge: Vier unabhängige Ausgänge
- Kühlsystem: Lüftergestütztes Kühlsystem für zuverlässige Wärmeableitung
- Montage: Rack-Montagefähigkeit für einfache Integration in bestehende Systeme
- Einsatzmöglichkeiten: Vielseitig einsetzbar in verschiedenen Audio-Setups, z. B. für Beschallung, Durchsagen oder Hintergrundmusik
- Konstruktion: Robuste Bauweise, geeignet für anspruchsvolle Umgebungen
- Wartungsaufwand: Geringer Wartungsaufwand nach der Installation
- Energieeffizienz: Ausgestattet mit Schaltnetzteil und Power Factor Correction (PFC) für hohen Wirkungsgrad und reduzierten Energieverbrauch
Folgen in Kürze!
Technische Daten:
Stromversorgung: AC 230 V / 50 Hz
Ausgangsleistung: 4 × 120 W

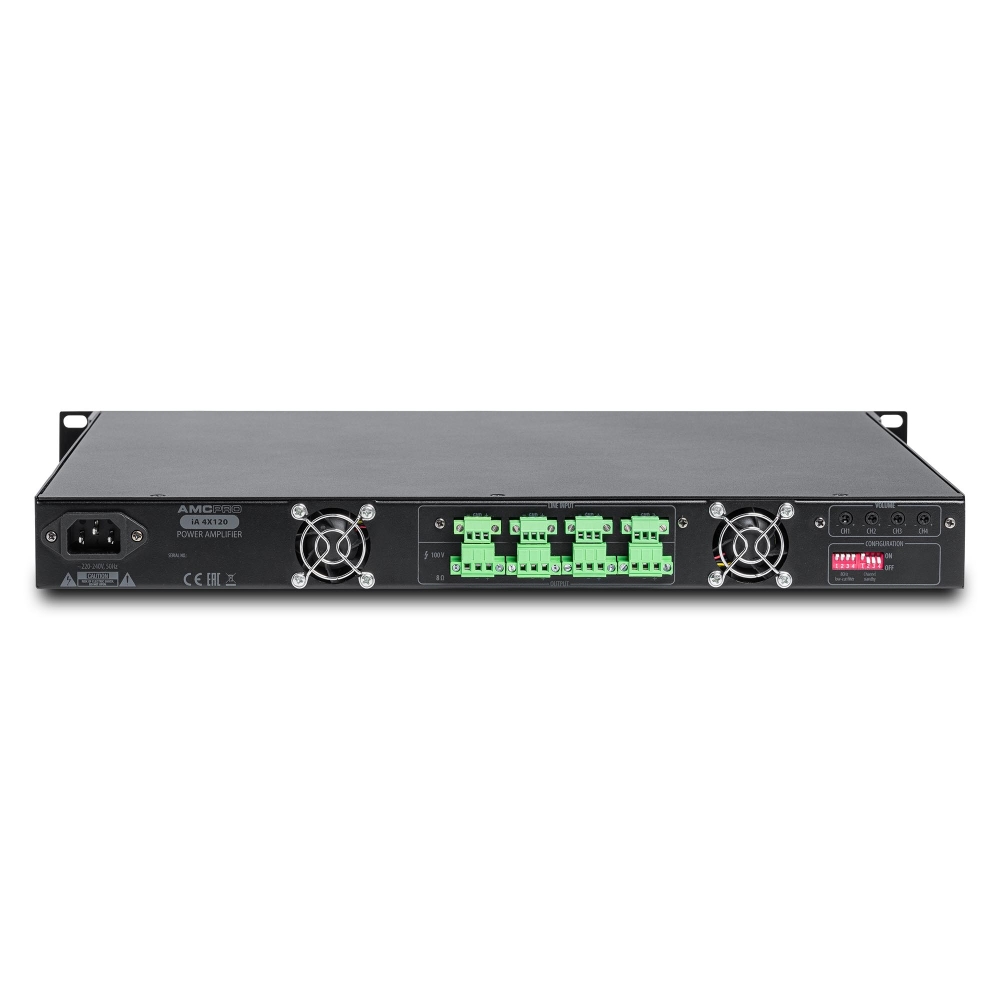

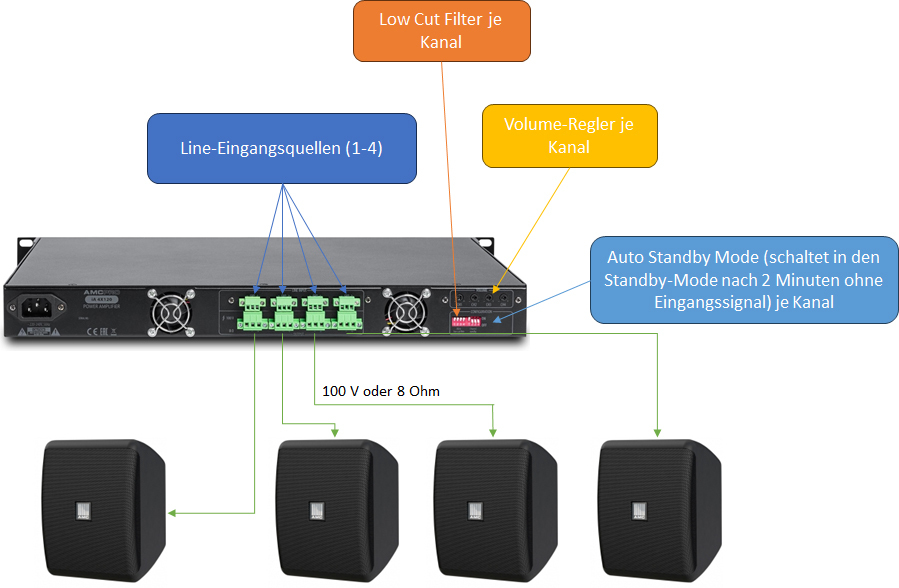

Ausgänge: 100 V und 8 Ω, Phoenix-Anschluss
Eingänge: Line-Level, symmetrisch, Phoenix-Anschluss
Eingangsempfindlichkeit: 0 dBu
Lautstärkeregelung:
Klirrfaktor (THD): < 0,1 %
Signal-Rausch-Abstand: 80 dB
Low-Cut-Filter: 80 Hz, pro Kanal einzeln schaltbar
Frequenzgang:
Kühlung: Lüftergestütztes Kühlsystem
Anzeige-LEDs:
Auto-Standby-Funktion: pro Kanal einzeln schaltbar, Aktivierung nach 2 Min. ohne Eingangssignal
Abmessungen (B × T × H): 482 × 420 × 44 mm
Gewicht: 6,5 kg
Stromversorgung: AC 230 V / 50 Hz
Ausgangsleistung: 4 × 120 W
Ausgänge: 100 V und 8 Ω, Phoenix-Anschluss
Eingänge: Line-Level, symmetrisch, Phoenix-Anschluss
Eingangsempfindlichkeit: 0 dBu
Lautstärkeregelung:
- Minimum: -∞
- Maximum: 0 dB
Klirrfaktor (THD): < 0,1 %
Signal-Rausch-Abstand: 80 dB
Low-Cut-Filter: 80 Hz, pro Kanal einzeln schaltbar
Frequenzgang:
- Low-Cut aus: 20 Hz – 20 kHz
- Low-Cut an: 80 Hz – 20 kHz
Kühlung: Lüftergestütztes Kühlsystem

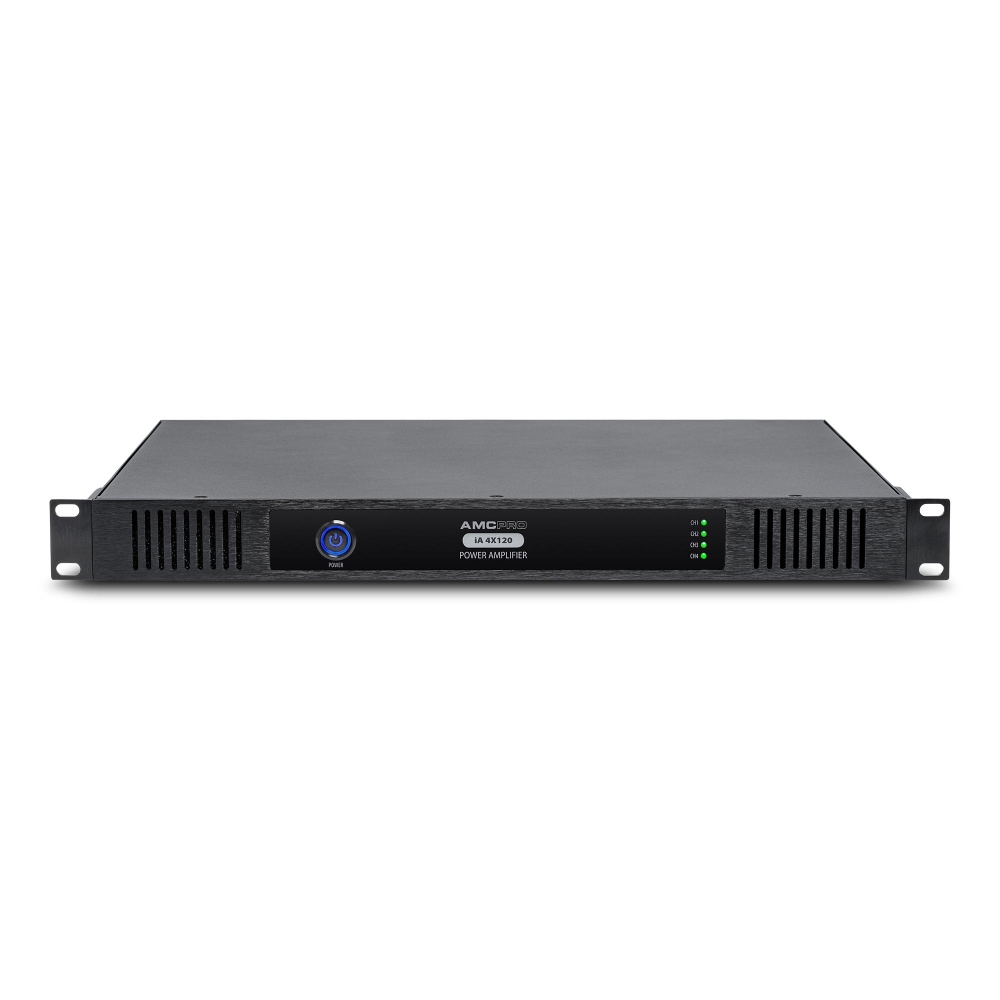

Anzeige-LEDs:
- Power ON: Blau
- Signal: Grün
- Clip: Orange
- Protect: Rot
Auto-Standby-Funktion: pro Kanal einzeln schaltbar, Aktivierung nach 2 Min. ohne Eingangssignal
Abmessungen (B × T × H): 482 × 420 × 44 mm
Gewicht: 6,5 kg
Ausschreibungstext nach VOB/C – DIN 18299 für AMC iA 4x120 Leistungsverstärker, Vertrieb TRIUS ProAV, Art.-Nr. 10-01-107
Titel: Liefern, montieren und betriebsfertig anschließen eines 4-Kanal-Mischverstärkers für ELA-Anlagen
Leistungsbeschreibung
- Liefern, montieren, anschließen, konfigurieren und betriebsfertig übergeben eines vierkanaligen Audio-Mischverstärkers für den Einsatz in elektroakustischen Anlagen (ELA-Anlagen) zur Versorgung von 100-V-Lautsprecherlinien und niederohmigen Lautsprechersystemen gemäß DIN VDE und VOB/C.
- Das Gerät dient der Leistungsverstärkung und Signalverteilung von Audioquellen auf mehrere Lautsprecherlinien.
- Die Montage erfolgt in einem geeigneten 19″-Rack oder Technikschrank einschließlich aller erforderlichen Anschluss-, Befestigungs- und Kleinmaterialien.
- Die Einweisung des Auftraggebers bzw. Betreibers ist Bestandteil der Leistung.
Technische Mindestanforderungen
- Gerätetyp: Vierkanal-Mischverstärker / Installationsverstärker für ELA-Anlagen.
- Ausgangsleistung: mindestens 4 getrennte Verstärkerkanäle
- Ausgangsleistung je Kanal: mindestens 120 W RMS
- geeignet für: 100-V-ELA-Technik und niederohmige Lautsprecher (ca. 4 – 8 Ω)
- Frequenzbereich: ca. 20 Hz bis 20 kHz
- Klirrfaktor: ≤ 0,1 %
- Signal-Rausch-Verhältnis: ≥ 90 dB
Mindestens:
- 4 symmetrische Audio-Eingänge
- 4 separate Lautsprecherausgänge je Kanal
- Anschluss über steckbare oder schraubbare Klemmen
Schutz- und Betriebsfunktionen
Mindestens folgende Schutzfunktionen:
- Kurzschluss-Schutz
- Übertemperaturschutz
- Überlastschutz
- Einschaltstrombegrenzung
- Lautsprecher- und Geräteschutzschaltungen
Stromversorgung
- Betriebsspannung: 230 V AC, 50 Hz
- Schaltnetzteil mit Leistungsfaktorkorrektur oder gleichwertig
- Leistungsaufnahme angepasst an Ausgangsleistung
Mechanische Anforderungen
- geeignet für 19″-Rack-Montage
- Zwangs- oder Lüfterkühlung zulässig
- Industriegeeignete Bauform für Dauerbetrieb
Montage und Installation
Einschließlich:
- mechanische Montage im vorhandenen Rack oder Technikschrank
- elektrischer Anschluss an vorhandene Stromversorgung
- Anschluss der Audio-Ein- und Ausgänge
- Funktionsprüfung
- Kennzeichnung gemäß Anlagendokumentation
Dokumentation
Der AN hat zu liefern:
- Technische Datenblätter
- Bedienungsanleitung (deutsch oder englisch)
- Konformitätserklärung (CE)
- Mess- und Prüfprotokoll
Abrechnungseinheit
Stück (St)
Fabrikat / Typ
TRIUS ProAV/AMC iA 4X120, Art.-Nr 10-01-107
Kurz-Leistungsverzeichnis-Position (GAEB-geeignet)
Positionstext (Kurzform):
Liefern und betriebsfertig montieren eines 4-Kanal-ELA-Mischverstärkers,
4 × 120 W, geeignet für 100-V- und niederohmige Lautsprecher, Frequenzbereich ca. 20 Hz–20 kHz, symmetrische Eingänge, Schutzschaltungen, 230 V-Netzbetrieb, 19″-Rackmontage, komplett mit Zubehör, Anschluss, Funktionsprüfung und Dokumentation.
Fabrikat: ………
Typ: ………
Menge: 1 St.
GAEB‑Position als Kurztextversion für AVA‑Software (z. B. GAEB‑D81) für den AMC IA 4×120 Installations‑Mischverstärker:
AMC IA 4×120 Installations‑Mischverstärker – Lieferung, Montage, Anschluss und Inbetriebnahme eines 4‑Kanal‑Installations‑Mischverstärkers mit 4× 120 W Ausgangsleistung zur Versorgung von 100 V‑ und niederohmigen Lautsprechersystemen, symmetrischen Line‑Eingängen, separaten Lautsprecherausgängen je Kanal, Phono‑ und/oder Phoenix‑Anschlüssen, Schutz‑ und Betriebsfunktionen, geeignet für Rack‑Montage inklusive Montagematerial sowie sämtlichen erforderlichen Befestigungs‑, Anschluss‑ und Prüfleistungen einschließlich Funktionsprüfung, Dokumentation und Übergabeprotokoll.
Menge: ___ Einheit: Stück
Referenz: TRIUS Pro AV / AMC IA 4×120 Installations‑Mischverstärker oder gleichwertig.
AMC IA 4×120 Installations‑Mischverstärker – Lieferung, Montage, Anschluss und Inbetriebnahme eines 4‑Kanal‑Installations‑Mischverstärkers mit 4× 120 W Ausgangsleistung zur Versorgung von 100 V‑ und niederohmigen Lautsprechersystemen, symmetrischen Line‑Eingängen, separaten Lautsprecherausgängen je Kanal, Phono‑ und/oder Phoenix‑Anschlüssen, Schutz‑ und Betriebsfunktionen, geeignet für Rack‑Montage inklusive Montagematerial sowie sämtlichen erforderlichen Befestigungs‑, Anschluss‑ und Prüfleistungen einschließlich Funktionsprüfung, Dokumentation und Übergabeprotokoll.
Menge: ___ Einheit: Stück
Referenz: TRIUS Pro AV / AMC IA 4×120 Installations‑Mischverstärker oder gleichwertig.
