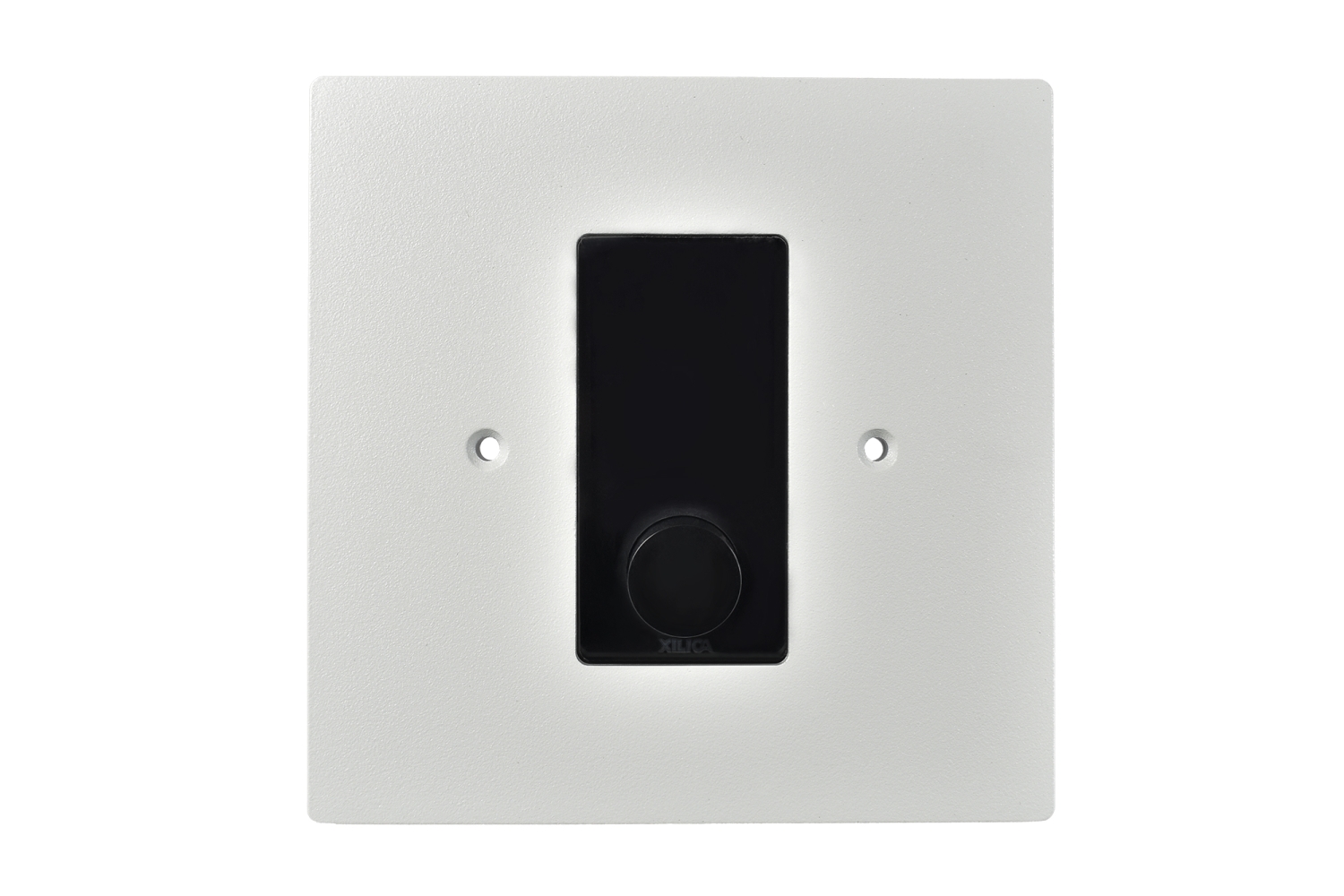

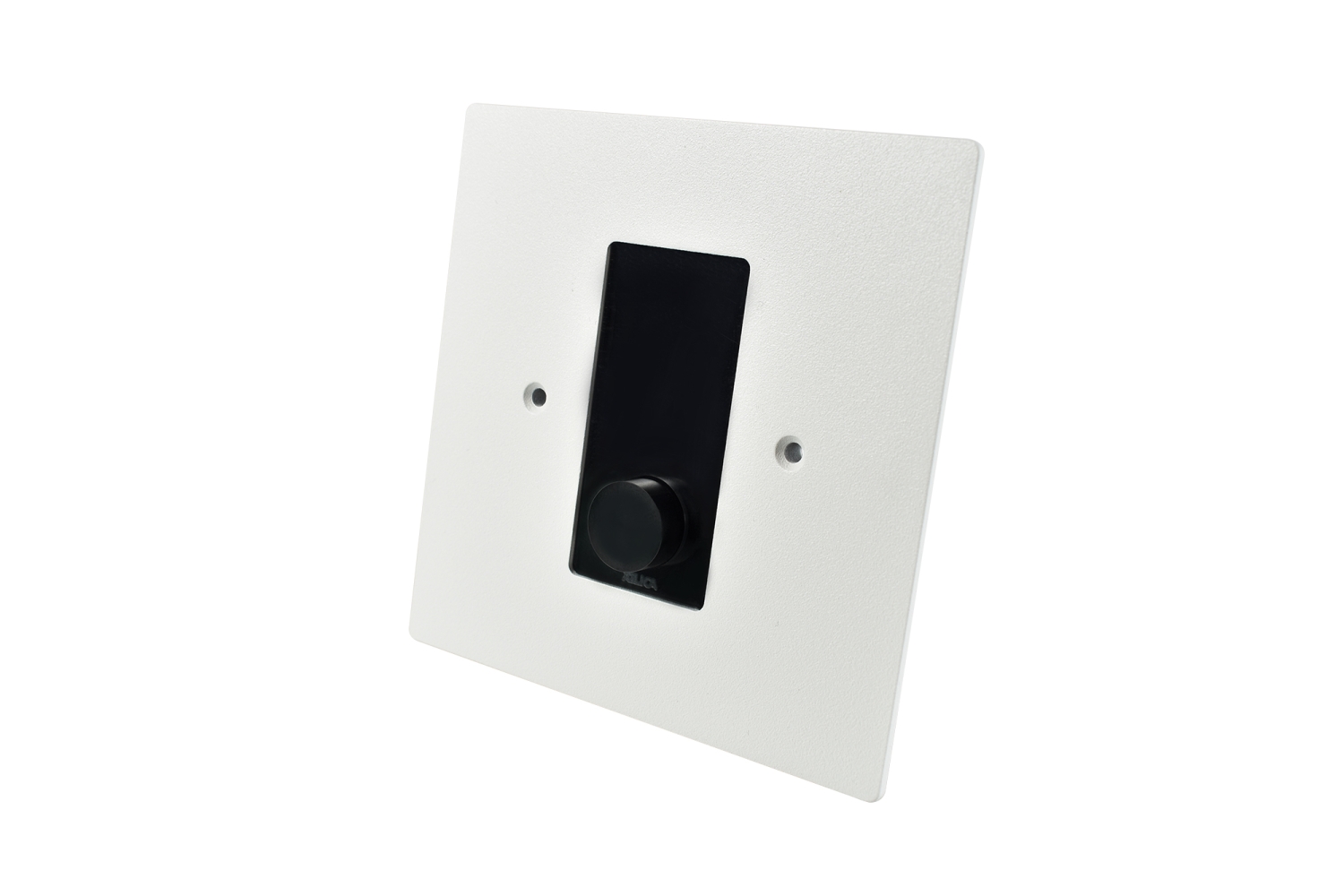

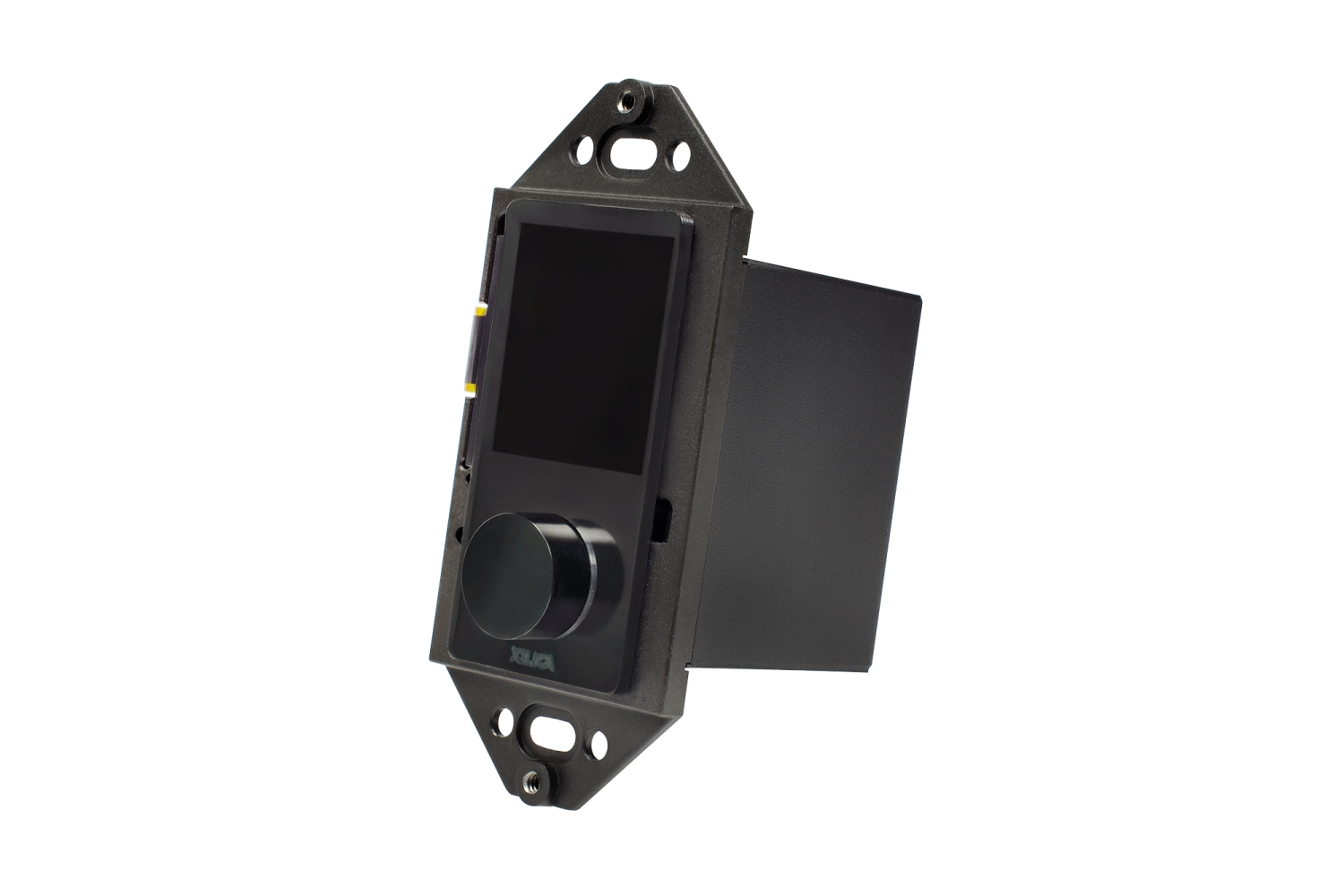

Xilica LUC2-NX

Xilica LUC2-NX

Art.Nr.:: 27.10.41_V2
Lieferzeit:: Lieferbar sofort (Ausland abweichend)
Lagerbestand:: Stück

Shop-Funktionen nur für Fachhandelspartner

Beschreibung

Xilica LUC2-NX
Die Xilica LUC2-NX ist eine hochwertige, IP-basierte Wandbedienstelle, die speziell für den Einsatz in Konferenzräumen, Schulungsräumen, Mehrzweckbereichen und kommerziellen Gebäuden konzipiert wurde. Sie bietet eine elegante und benutzerfreundliche Lösung zur Steuerung verschiedener Systemparameter über ein einziges CatX-Kabel, das sowohl die Stromversorgung (Power-over-Ethernet, PoE) als auch die Datenübertragung gemäß IEEE 802.3af (Class 0) ermöglicht.

Das Design der LUC2-NX wurde von StudioX™ entwickelt und zeichnet sich durch ein minimalistisches, modernes Erscheinungsbild aus, das sich nahtlos in jede Umgebung einfügt. Die Bedienstelle verfügt über ein 1,5-Zoll-OLED-Display mit hoher Helligkeit, das auch bei direkter Sonneneinstrahlung oder starker Beleuchtung gut ablesbar ist. Ein Drehregler ermöglicht eine präzise Steuerung, während kapazitive Touch-Tasten eine einfache Auswahl und Bestätigung von Funktionen ermöglichen.

Die LUC2-NX unterstützt bis zu 32 Menüs und bietet optionalen Passwortschutz, um die Bedienung in öffentlichen Bereichen abzusichern. Sie wird über die Xilica Designer-Software konfiguriert, die eine Drag-and-Drop-Oberfläche bietet, sodass keine Programmierkenntnisse erforderlich sind. Darüber hinaus können Symbole und nicht-westliche Zeichensätze angezeigt werden, um eine benutzerfreundliche und mehrsprachige Bedienoberfläche zu gewährleisten..

Eigenschaften

Eigenschaften in der Übersicht

IP-basierte Wandbedienstelle: Ermöglicht die Steuerung von Audio-, Video-, Licht- und Gebäudeinfrastrukturen über ein standardisiertes Netzwerk.
Power-over-Ethernet (PoE): Vereinfacht die Installation mit nur einem Kabel für Stromversorgung und Datenübertragung.
1,5-Zoll-OLED-Display: Bietet eine hohe Helligkeit für klare Ablesbarkeit unter verschiedenen Lichtbedingungen.
Drehregler: Ermöglicht eine präzise und komfortable Steuerung.
Kapazitive Touch-Tasten: Sorgen für eine einfache Auswahl und Bestätigung von Funktionen.
Unterstützung für bis zu 32 Menüs: Bietet umfangreiche Steuerungsmöglichkeiten.
Optionaler Passwortschutz: Sichert die Bedienung in öffentlichen Bereichen.
Konfiguration über Xilica Designer-Software: Keine Programmierkenntnisse erforderlich.
Anzeige von Symbolen und nicht-westlichen Zeichensätzen: Unterstützt mehrsprachige Benutzeroberflächen.
3 Jahre Garantie!

Downloads

Anwendungsbeispiele

Beschallungstechnik für ein Wellness-Center

Konferenzraum ohne konventionelle Lautsprecherkabel

AV-Technik für eine Zahnarztpraxis

AV-Konzept für ein medizinisches Informationssystem

Konfiguration

Anbindung und Konfiguration des LUC2-NX an kompatible Geräte
Das Lucia-Wandeinbau-Panel (LUC2-NX) von Xilica ist ein IP-basiertes, PoE-betriebenes Bedienterminal, das primär dafür gedacht ist, Parameter in Xilica-DSPs zu steuern (und über diese / über direkte IP-Befehle auch Drittgeräte).

Welche Geräte sind kompatibel / was kann es steuern

Xilica Solaro-Prozessoren (Solaro-Serie, z. B. FR1/FR1-D etc.) — Lucia ist dafür designed, bis zu 32 DSP-Parameter/Presets/Zonen eines Solaro-Systems zu steuern.
Andere Xilica-Bedienelemente / Ökosystem (z. B. XTouch) — dieselbe Designer-Umgebung verwaltet alle Xilica-UI-Geräte.
Drittanbieter-Geräte / Infrastruktur: über Xilica Designer kann Lucia indirekt (über den Solaro) oder direkt über Netzwerkprotokolle / Treiber Drittgeräte ansteuern — z. B. HTTP-Steuerung, Lua-/Treiber-Support und spezielle Protokoll-Implementierungen (z. B. Sennheiser SSCv2 unterstützt in Designer-Routinen). Kurz: Lucia kann per Designer entweder Objekt-Befehle an Solaro weiterreichen oder (bei Bedarf) über IP/TCP/HTTP/benutzerdefinierte Treiber mit Drittsystemen kommunizieren.

Physische/Netzwerk-Anbindung

Strom & Verbindung: LUC2 ist PoE (IEEE 802.3af). Ein einziges Cat-Kabel (RJ45) liefert Power + Daten. Schließe an einen PoE-fähigen Switch oder PoE-Injector an. (Leistungsaufnahme ≈ 5 W).
IP-Netzwerk: LUC2 ist ein IP-Endgerät. Vergib idealerweise statische IPs oder reserviere DHCP-Leases; achte auf gleiche Layer-2/VLAN wie Solaro (oder routbare Segmente, wenn Netzwerkarchitektur es verlangt). Xilica Designer kommuniziert per UDP/TCP zu Geräten (Network View / Device Setup).

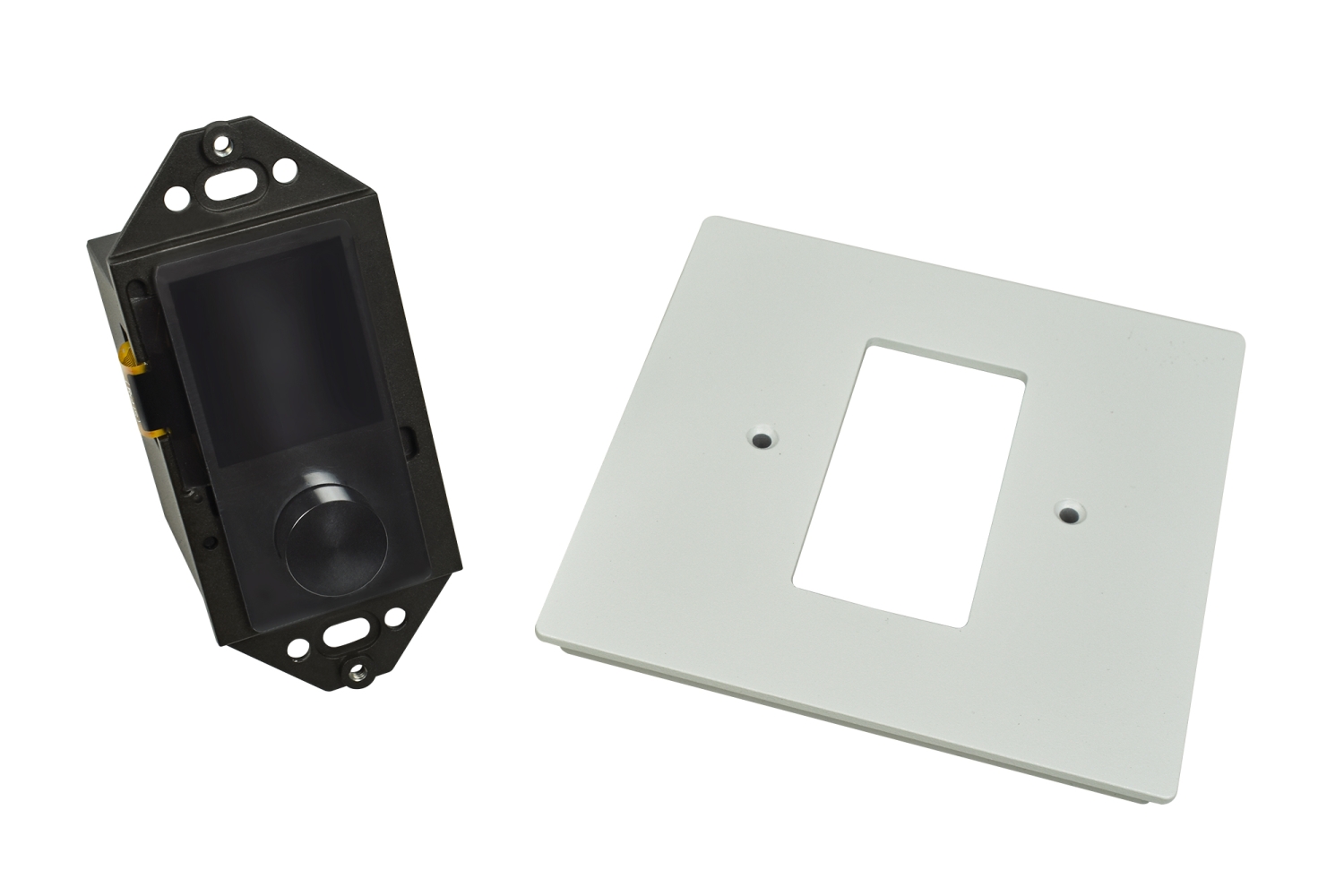

Montage: für EU/UK single-gang Einbau; Decora-Variante verfügbar (physische Maße, 115×115×50 mm).

Programmierung / Konfiguration — Schritt für Schritt
(Annahme: du hast Xilica Designer installiert und Zugriff auf Solaro / Netzwerk.)

Projekt in Xilica Designer anlegen / Network View

Designer erkennt Geräte im LAN; lege Solaro-DSP und Lucia (LUC2) im Projekt an. Prüfe Firmware-Versionen. (Network View → Device Setup).

Drag & Drop Mapping (No-code)

Lucia bietet bis zu 32 Menüs/Objekte. Öffne das Lucia-Modul im Designer und ziehe per Drag-and-drop die gewünschten Parameter (z. B. Volume, Mute, Preset, Source Select) aus dem Solaro-DSP-Design auf die Lucia-Menüeinträge. Das ist die Standard-Methode: kein manuelles Skripten nötig.

Third-party / Custom Controls

Wenn du Drittgeräte steuerst: erstelle in Designer Third-Party Control Objects oder nutze die integrierte Möglichkeit, HTTP/TCP-Befehle, Lua-Treiber oder vorhandene Gerätetreiber zu verwenden. Designer kann Treiber (Lua) laden oder HTTP-Befehle senden; neuere Designer-Versionen enthalten automatische Treiberdownloads. Manche Integrationen laufen über Solaro (Solaro empfängt Befehle, übersetzt und sendet an Drittgerät).

Feinheiten & UI-Gestaltung

Beschriftungen, Icon-Sets, PIN-Sperre (für öffentliche Räume) und Zeichenkodierung (mehrsprachig) lassen sich in Designer setzen. Du kannst Schrittgrößen, Min/Max-Werte und zusammengesetzte („stacked“) Controls konfigurieren (mehrere Parameter gleichzeitig steuern).

Test & Deployment

Lade das Projekt auf die Hardware (Designer → Load to Device). Überprüfe im Live-Betrieb, ob TCP/UDP-Verbindungen stabil sind; Designer bietet Tools (TCP/UDP Tests). Wenn ein Drittgerät nur eine einzelne Verbindung akzeptiert, dann achte darauf, dass keine andere Anwendung (z. B. native App) die Steuerverbindung blockiert.

Praktische Hinweise / Troubleshooting (Tipps)

Netzwerkarchitektur: Trenne Steuer- und Audio-Netz nach Bedarf (z. B. Management-VLAN). Verwende statische IPs oder DHCP-Reservations für Solaro und Lucia für stabile Verbindungen.
Firmware / Designer-Version: gleiche / kompatible Firmware zwischen Designer, Solaro und Lucia verwenden. Designer-Release-Notes zeigen neue Protokoll-Support (z. B. HTTP/SSCv2).
Sicherheit: PIN-Schutz für sensible Menüs aktivieren; sichere Management-VLANs; bei direkter Drittgeräte-Steuerung Authentifizierungsoptionen prüfen.
Debugging: Designer hat Live-Debug-Ansichten (realtime values) und TCP/UDP-Testfunktionen; nutze diese, bevor du vor Ort abnimmst.

Technische Daten

Technische Daten

Abmessungen (HxBxT): 115 x 115 x 50 mm

Gewicht: 0,2 kg

Farbe: Schwarz glänzend in Pantone C Blende in mattweiß

Montage: Kompatibel mit EU-/UK-Standard-Einfachdosen

Power-over-Ethernet: IEEE 802.3af, Klasse 0

Leistungsaufnahme: 5 W

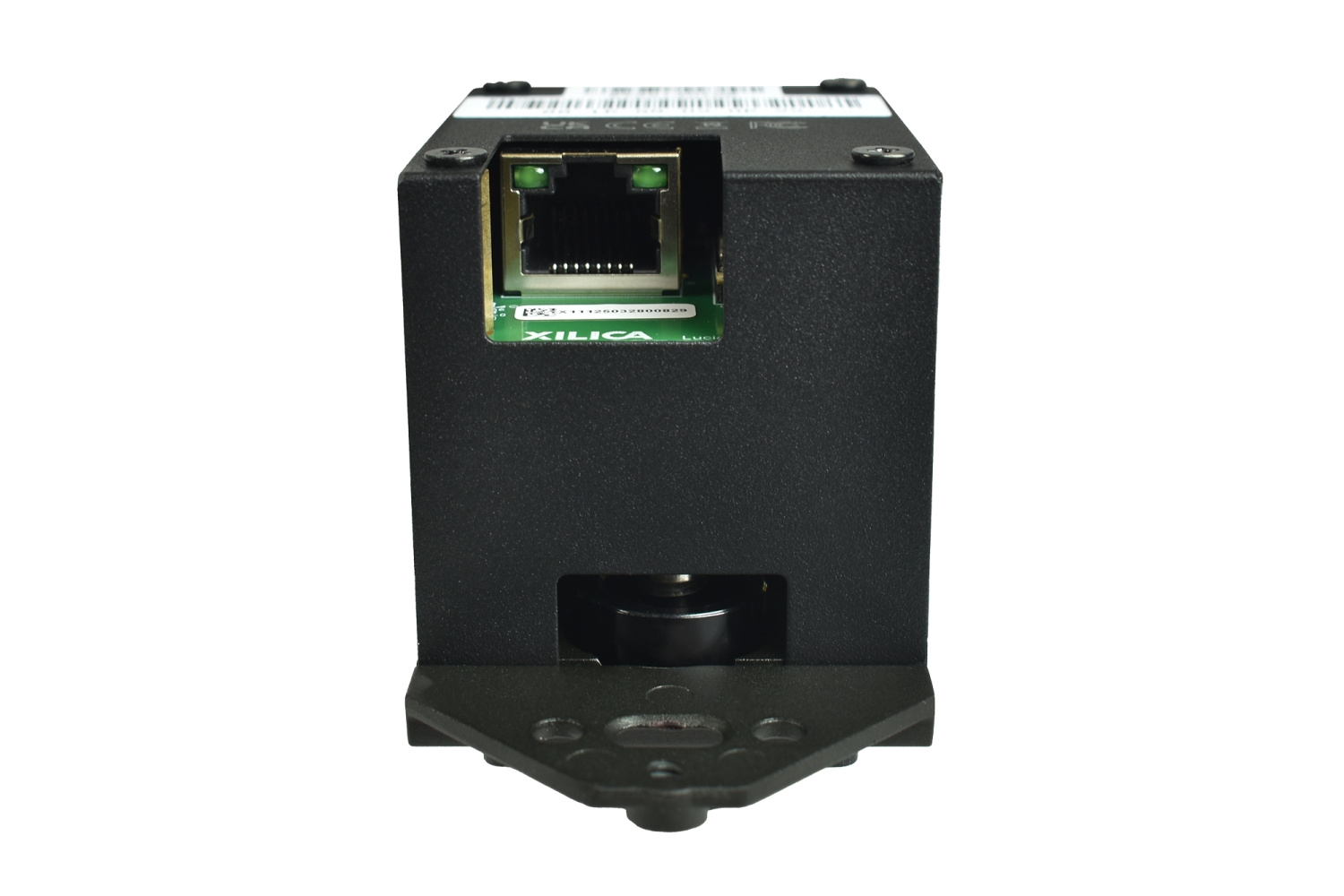

Anschlüsse: Ein Ethernet RJ45 mit Anzeigeleuchten

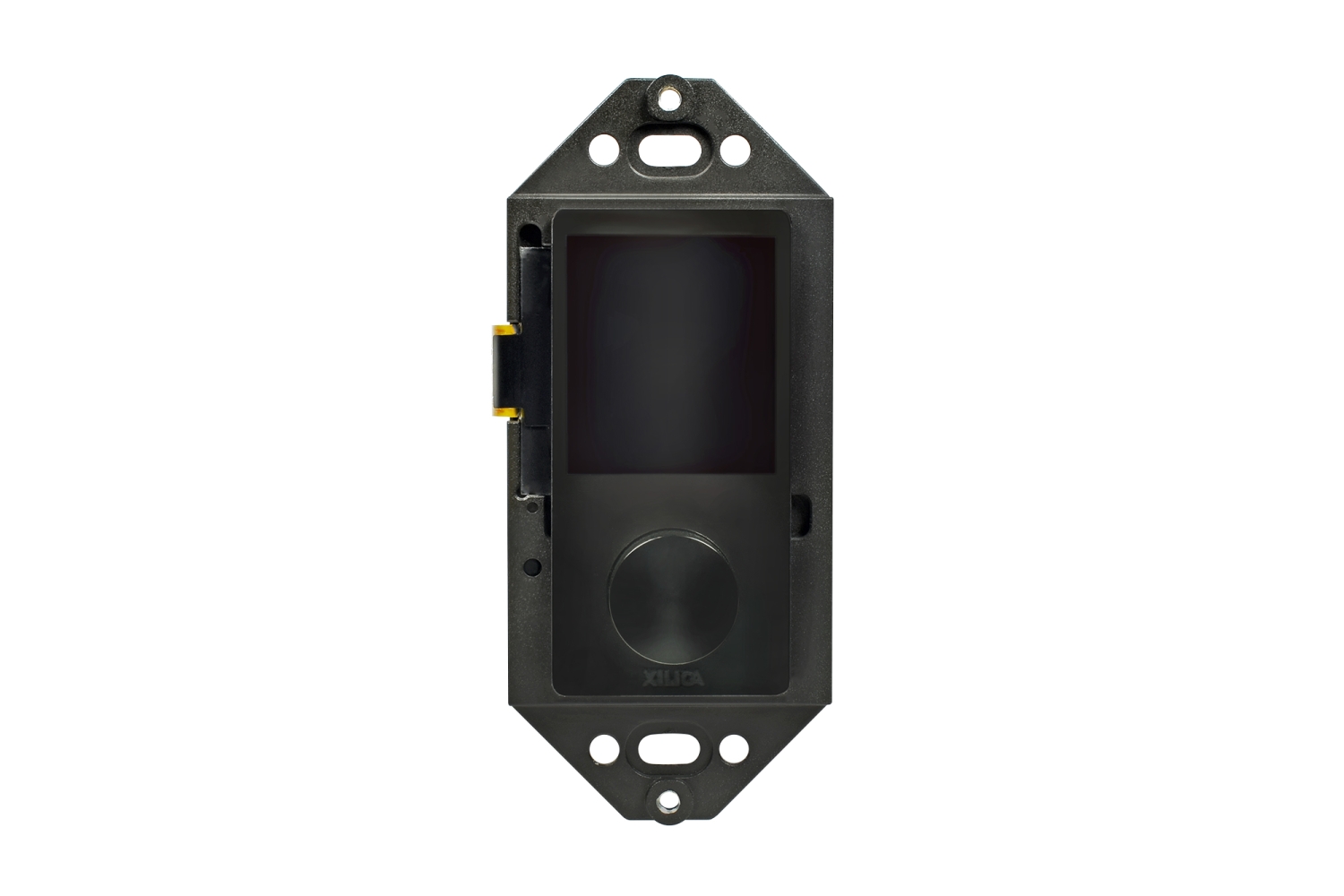

Steuerung: versenkbares Drehrad, kapazitive Berührungstasten

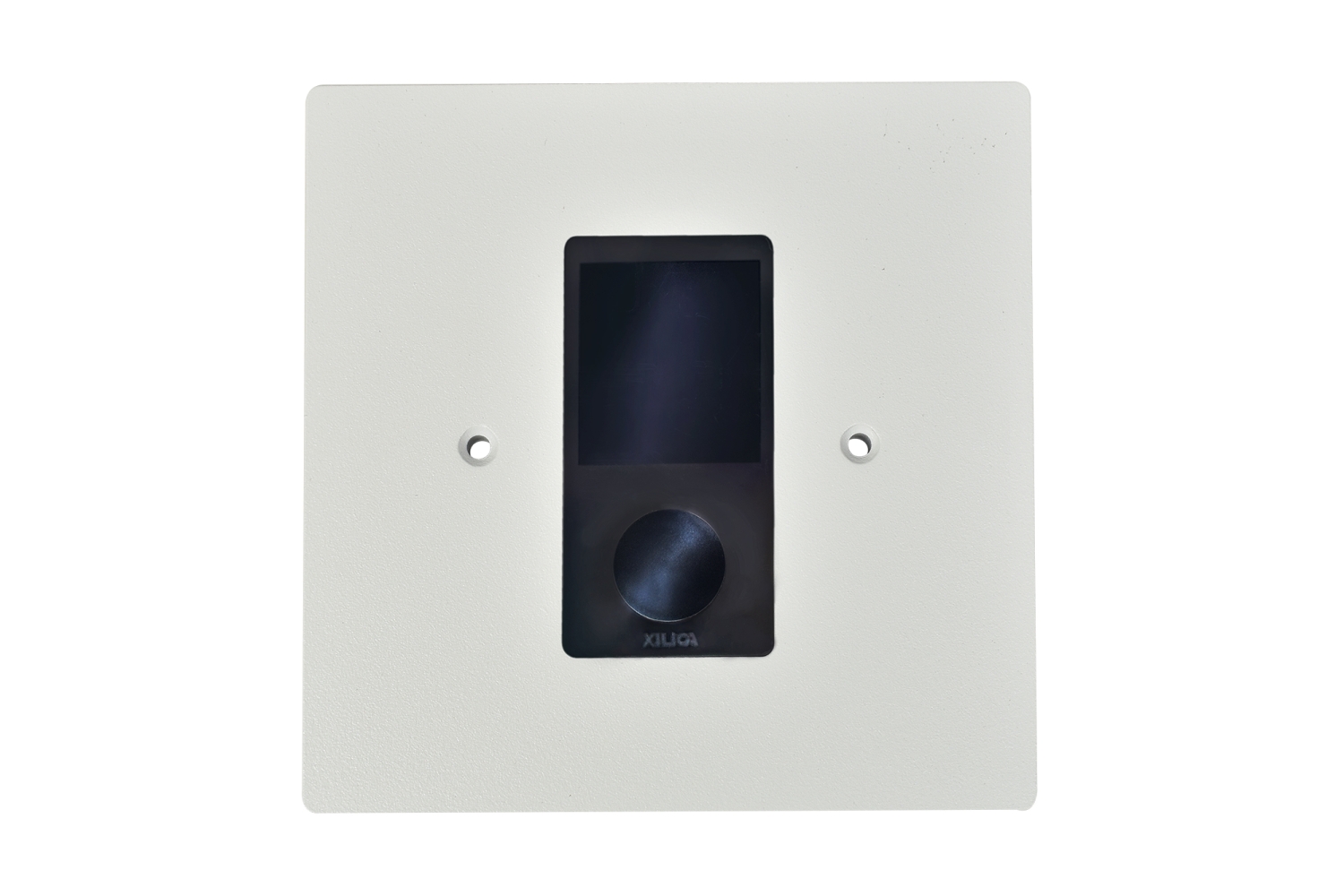

Display: Diagonale 1,5" (38,1 mm) OLED-Display mit hohem Kontrast, Auflösung 128 x 128

Umgebungstemperatur im Betrieb: 0 - 40 °C

Feuchtigkeit: 0 - 98 %, nichtkondensierend

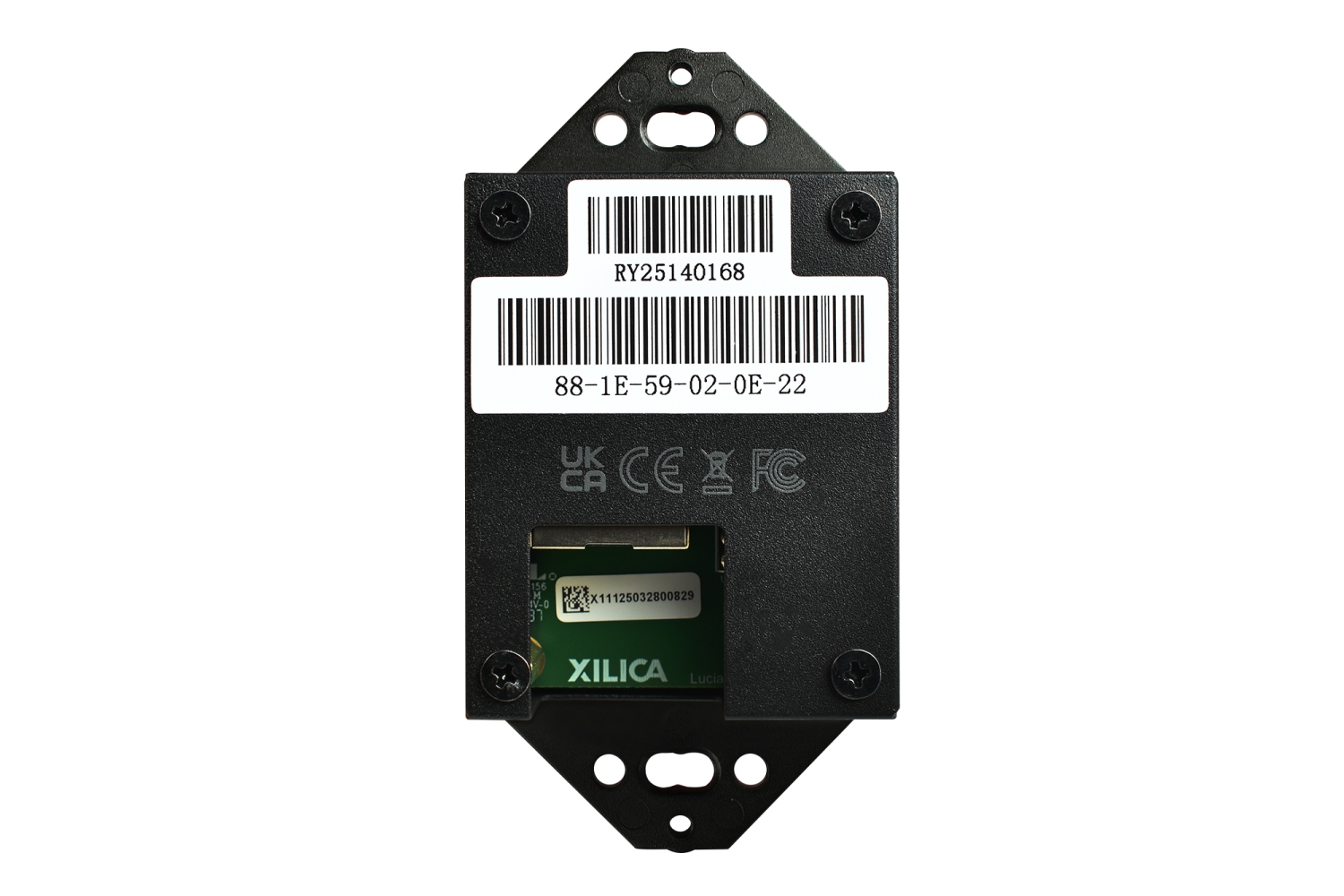

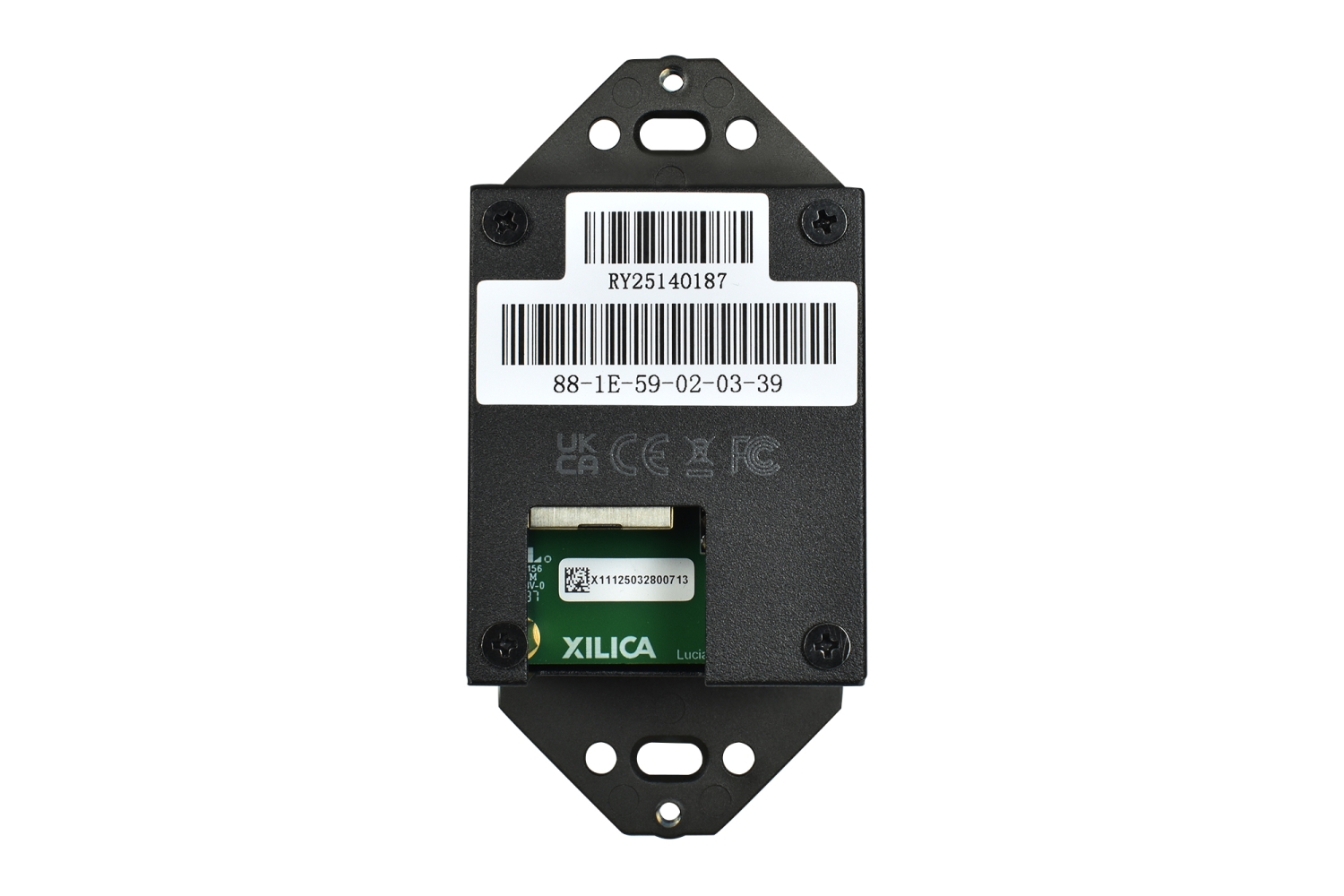

Konformität: CE, FCC Part 15B, Industry Canada ICES-003:7, RoHS

Gewährleistung: Drei Jahre beschränkte Gewährleistung

Ausschreibungstext

VOB/C‑ und DIN 18299‑konforme Ausschreibungstext für Xilica LUC2:

1. Objekt / Leistung
Lieferung und Inbetriebnahme eines Xilica LUC2 Wand‑Einbau‑Steuerpanels (1,5″ OLED‑Display mit Drehregler).
Hersteller / Vertrieb: Xilica / TRIUS Pro-AV
Modell: LUC2-NX
Art.-Nr.: 27.10.41_V2

2. Technische Beschreibung & Funktion
2.1 Xilica LUC2 Steuerpanel

Gerätetyp: Wand‑Einbau‑Steuerpanel mit 1,5″ (38,1 mm) OLED‑Display, Auflösung 128 × 128 Pixel
Anzeige & Steuerung: Drehregler; kapazitive Berührungstasten; Hintergrundbeleuchtung; Anzeige von Icons, Symbolen, mehrsprachigen Zeichensätzen
Funktion: Steuerung von bis zu 32 DSP‑Parametern oder Voreinstellungen auf einer Bedienebene, mehrschichtiger Passwortschutz
Netzwerk & Schnittstelle: DHCP‑fähig über Standard‑RJ45‑CatX‑Kabel
Stromversorgung: PoE IEEE 802.3af (Klasse 0)
Abmessungen (HxBxT): 115 × 115 × 50 mm (Drehregler ausgefahren)
Gewicht: ca. 0,2 kg
Montage: Passend für EU/UK Standard‑Einzel‑Unterputzdosen
Leistungsaufnahme: 5 W
Umgebungsbedingungen: Betrieb bei 0 – 40 °C, Feuchte bis 98 % nicht kondensierend
Konformität: CE‑Kennzeichnung, FCC Teil 15B, Industry Canada ICES‑003:7, RoHS, WEEE‑Konformität
Garantie: 3 Jahre eingeschränkte Herstellergarantie

3. VOB/C & DIN 18299 Anforderungen

Normkonformität: Geräte müssen CE‑, FCC‑, ICES‑003‑, RoHS‑ und WEEE‑konform sein; Herstellerangaben gelten als technische Lieferbedingungen
Maße & Toleranzen: Abmessungen, Standfläche und Einbautiefe gemäß Herstellerangaben verbindlich.
Elektrik & Montage:
- Anschluss über PoE‑fähigen Switch gemäß IEEE 802.3af, Versorgung und Steuerung über Standard‑CatX‑Infrastruktur
- Wandmontage in EU/UK‑Einzeldose, Befestigung stabil und spannungsfrei
Inbetriebnahme:
- DHCP‑Konfiguration, Funktions- und Kennzeichnungstest
- Symbole, Icons und Spracheinstellung auf Bildschirm gemäß Projektspezifikation
Dokumentation & Unterlagen:
- Übergabe von Herstellerdatenblatt, Montage‑ und Bedienanleitung
- Nachweis über CE‑Kennzeichnung und Konformitätserklärungen
Garantie: 3 Jahre Herstellergarantie ab Inbetriebnahme
Abrechnung: Pauschalpreis je Steuerpanel oder projektbezogen nach VOB/C Abschnitt 3

4. Leistungsumfang / Lieferumfang

Xilica LUC2 Steuerpanel
Montage und Inbetriebnahme einschließlich Netzwerkanbindung
Projektkonfiguration: Einbindung von bis zu 32 Parametern/Voreinstellungen + Passwortschutzebenen
Übergabe aller relevanten Dokumente: Datenblatt, Konformitätserklärungen, Garantiehinweise

5. Technische Kurzform-Tabelle
