AVPro Edge AC-CXWP-LPDH-KIT-EU

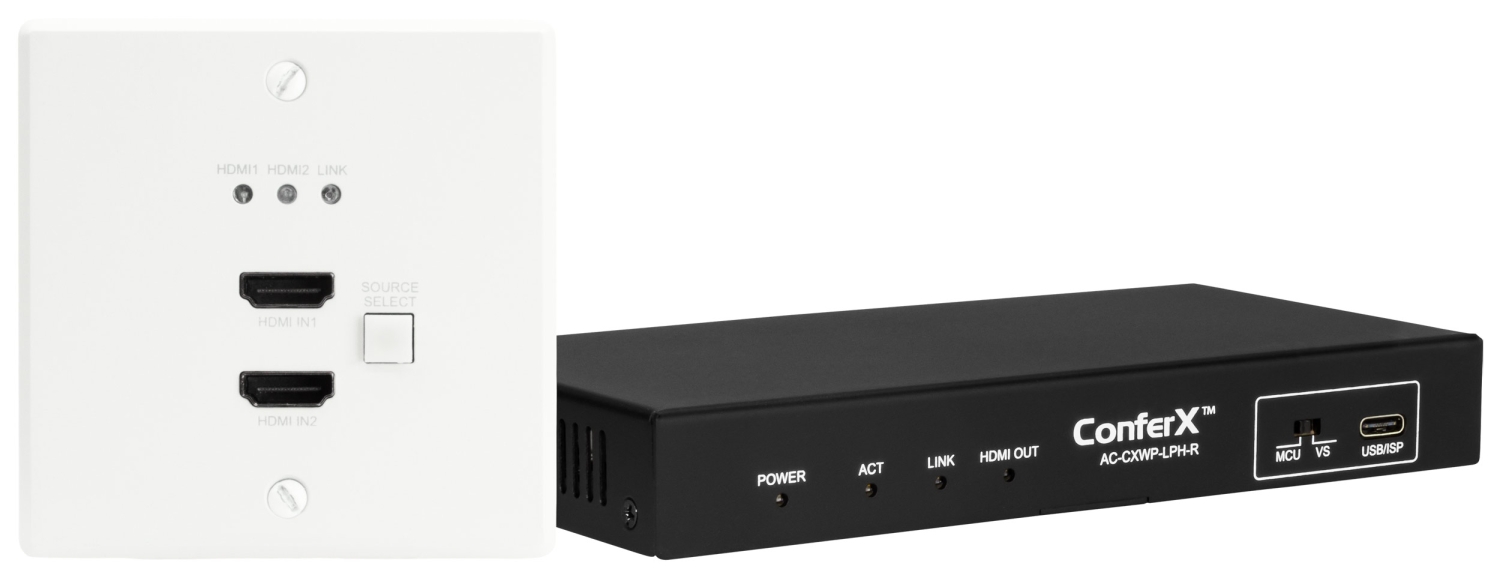

Eigenschaften des AC-CXWP-LPDH-T-EU Wandanschlussmoduls (mit 2x HDMI-Eingängen)
Automatische Eingangserkennung
Sobald ein HDMI-Kabel von einem Gerät angeschlossen wird, erkennt das Wandmodul automatisch das Signal und startet die Übertragung.
LED-Statusanzeigen informieren dabei zuverlässig über das Signal und die Verbindung zum Empfängergerät.

HDCP-Einstellschalter
Für Anwendungen, in denen kein kopiergeschütztes Material übertragen wird, kann ein interner Dip-Schalter so umgestellt werden, dass kein HDCP (Kopierschutz) vom Quellgerät angefordert wird.
Dies verhindert Verbindungsfehler mit Geräten, die kein HDCP unterstützen.

• ON = HDCP 2.x aktiv
• OFF = Kein HDCP wird angefordert

Signalübertragung über HDBaseT 2.0
Bei sachgemäßer Installation und Verwendung von CAT 6A UTP-Kabeln erreicht die Signalübertragung folgende Distanzen:

• Bis zu 100 m bei Full HD (1080p)
• Bis zu 70 m bei 4K / 60 Hz, 4:2:2, 8 Bit

Dank der Invisible Compression Technology (ICT) von AVPro Edge ist eine Bandbreite bis 18 Gbps möglich – ohne sichtbaren Qualitätsverlust.

PoC – Stromversorgung über HDBaseT: Das Modul benötigt keine eigene Stromversorgung vor Ort, da es per PoC (Power over Cable) direkt über den HDBaseT-Empfänger mit Strom versorgt wird.

EDID-Management: Ein 16-stufiger Drehregler auf der Rückseite erlaubt die flexible Auswahl des EDID-Profils – inklusive der Möglichkeit, die EDID direkt vom angeschlossenen Ausgabegerät zu kopieren.

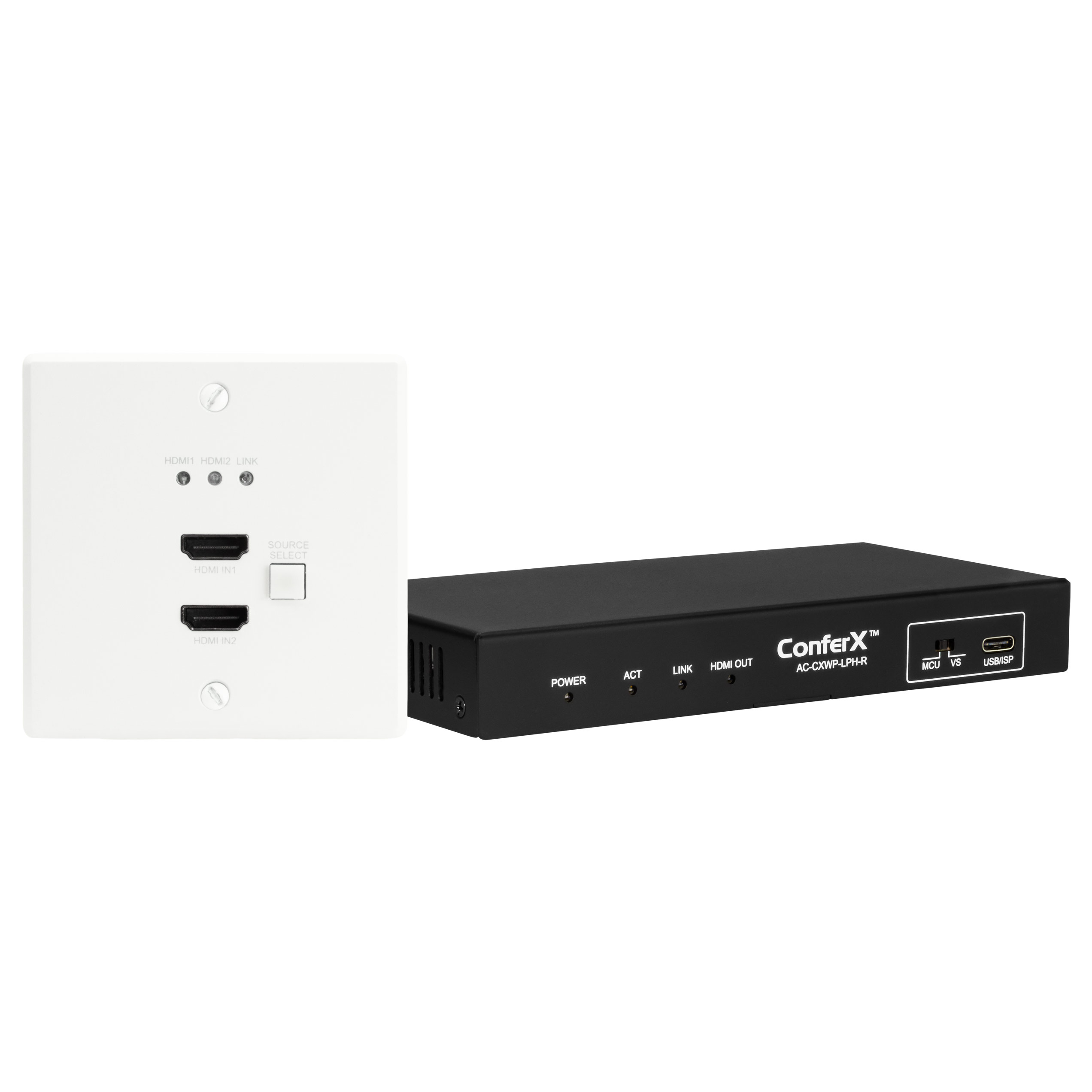

AC-CXWP-LPDH-KIT-EU – Lieferumfang
Das Set AC-CXWP-LPDH-KIT-EU aus der ConferX-Serie von AVPro Edge bietet eine elegante HDBaseT-Lösung für moderne AV-Installationen in Konferenzräumen, Klassenzimmern und Meeting-Bereichen.

Im Set enthalten:

• 1× ConferX Low-Profile Wandanschluss-Sender (HDBaseT)
  • Schlanker HDBaseT-Wandanschluss mit HDMI- und USB-C-Eingang (modellabhängig) für die platzsparende Integration in Standard-Unterputzdosen.



• 1× ConferX Low-Profile Wandanschluss-Empfänger
  • Passender HDBaseT-Empfänger zur Signalübertragung vom Sender – für verlustfreie AV-Übertragung über CAT-Verkabelung.



• 1× Netzteil (48 V DC, 0,5 A)
  • Externes Netzteil zur Stromversorgung des Systems, sofern keine PoC-Versorgung über HDBaseT verwendet wird.



• 1× Abdeckplatte in Weiß
  • Hochwertige, flache Frontblende für eine moderne Optik. Weitere Farben (z. B. Schwarz oder Edelstahl) sind separat erhältlich.



• 1× 3-Pin Euroblock-Anschluss
  • Für serielle Steuerung (RS232) oder andere Steuersignale.



• 2× Befestigungsschrauben
  • Zur sicheren und schnellen Montage in Standard-Unterputzdosen gemäß EU-Norm (86 × 86 mm).

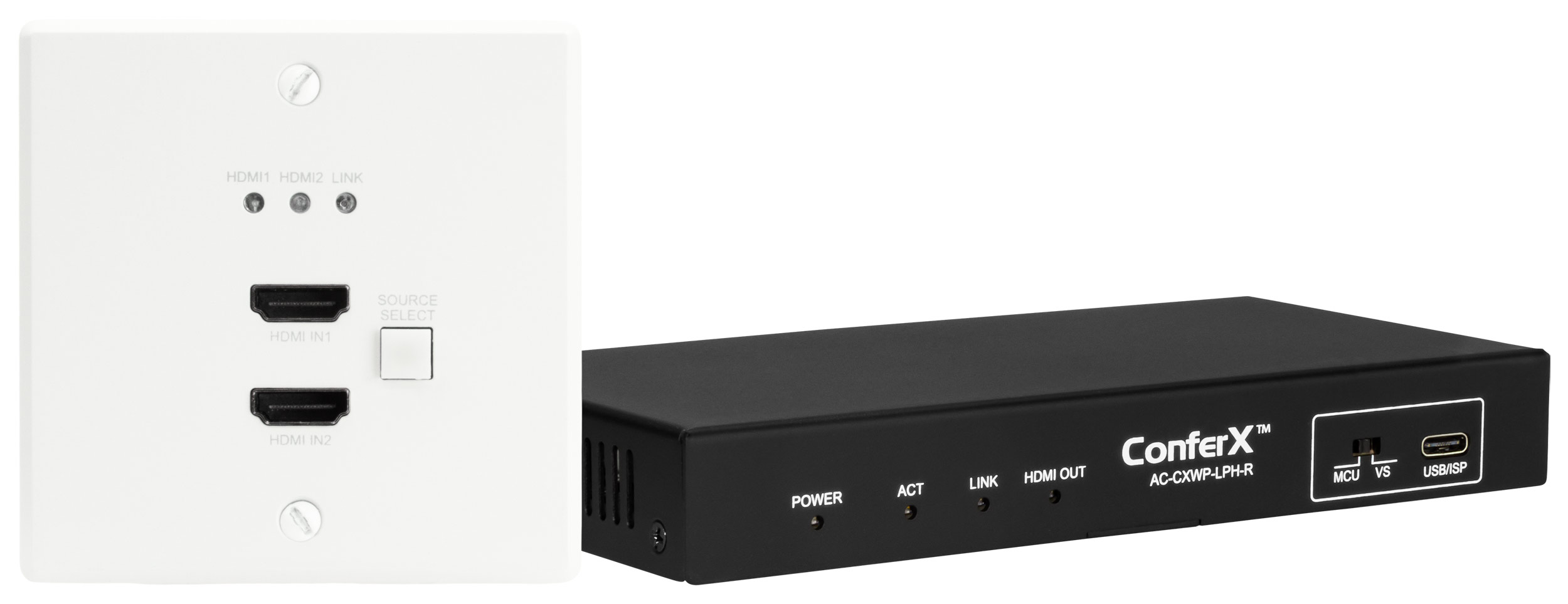

Transmitter – AC-CXWP-LPDH-KIT-EU (HDMI Wandanschlussmodul & Reciever mit HDBaseT)

Video-Eigenschaften

• Auflösungen: Unterstützt bis zu 4K/60 Hz bei 4:4:4 Farbabtastung
• VESA-Formate: Unterstützt Auflösungen bis DCI 4K (4096 × 2160)
• HDR-Unterstützung: Dolby Vision, HDR10, HDR10+, HLG
• Farbräume: YUV (Komponente), RGB (Normen: ITU-R BT.601, BT.709, BT.2020, DCI-P3 D65)
• Chroma Subsampling: 4:4:4, 4:2:2 und 4:2:0
• Farbtiefe:
  • Bis zu 16 Bit bei 1080p
  • Bis zu 12 Bit bei 4K

Audio-Eigenschaften
Unterstützte Formate (über HDMI):

• Stereo PCM (2.0)
• Mehrkanal LPCM (5.1 & 7.1)
• Dolby Digital, DTS 5.1
• Dolby Digital Plus, Dolby TrueHD
• DTS-HD Master Audio, DTS:X
• Dolby Atmos

Reichweite & Signalübertragung

• Übertragung per HDBaseT (Cat 6a Kabel):
  • Bis 100 m bei 1080p
  • Bis 100 m bei 4K
• HDMI-Kabellängen (lokal):
  • Bis 15 m (50 ft) mit Bullet Train HDMI
  • Bis 40 m (130 ft) mit Bullet Train AOC (aktive optische Kabel)

Technische Funktionen

• Bandbreite: Bis zu 18 Gbps dank ICT (Invisible Compression Technology)
• CEC-Unterstützung: Ja
• HDCP-Versionen: HDCP 2.3 und älter
• Bedienung:
  • Eingabetaste an der Vorderseite zum Umschalten zwischen den HDMI-Eingängen
  • Rückseite: RS-232 Anschluss, HDCP-Schalter, EDID-Wahlschalter

Anschlüsse

• HDMI-Eingänge: 2x HDMI (Typ A, weiblich)
• HDBaseT-Ausgang: 1x RJ45
• RS-232 Steuerung: 3-poliger Euroblock-Anschluss

Umgebungsbedingungen

• Betriebstemperatur: -5 °C bis +51 °C
• Lagertemperatur: -20 °C bis +60 °C
• Luftfeuchtigkeit: 5 % bis 90 % (nicht kondensierend)

Stromversorgung

• Stromverbrauch: Max. 12 Watt
• Stromversorgung (vom Receiver bereitgestellt):
  •  Eingang: 100–240 V AC, 50/60 Hz
  • Ausgang: 48 V DC, 0.5 A (über HDBaseT PoC)

Maße & Gewicht

• Gewicht :  0,236 kg
• Verpackt: 0,312 kg

Receiver
Video

• Maximale Videoauflösung: Bis zu 4K @ 60 Hz mit 4:4:4 Chroma Subsampling
• VESA-Auflösungen: Bis zu DCI 4K (4096 × 2160)
• HDR-Formate unterstützt: Dolby Vision, HDR10 / HDR10+, HLG (Hybrid Log Gamma)
• Farbräume (Color Space): YUV (Komponenten), RGB
• ITU-R BT.601, BT.709, BT.2020, DCI-P3 D65
• Chroma Subsampling: 4:4:4, 4:2:2, 4:2:0
• Farbtiefe (Color Bit Depth): Bis zu 16 Bit bei 1080p / Bis zu 12 Bit bei 4K

Audio
Unterstützte Audioformate:

• PCM 2.0
• LPCM 5.1 & 7.1
• Dolby Digital
• DTS 5.1
• Dolby Digital Plus
• Dolby TrueHD
• DTS-HD Master Audio
• DTS:X
• Dolby Atmos

USB

• Version: USB 2.0 (bis zu 290 Mbps)
• Anschlüsse: 2 × USB Typ-A (Buchse, Geräteanschluss)

Reichweite & Übertragung
HDBaseT über Cat 6a Kabel:

• 4K-Signal: bis zu 100 m
• 1080p-Signal: bis zu 100 m

HDMI-Kabellängen:

• Bis zu 15 m (50 ft) mit Bullet Train HDMI
• Bis zu 40 m (130 ft) mit Bullet Train AOC (Active Optical Cable)

Sonstige Funktionen

• Bandbreite: Bis zu 18 Gbps (mit ICT – Invisible Compression Technology)
• CEC-Unterstützung: Ja
• HDCP: Version 2.3 und älter kompatibel

Anschlüsse

• HDMI-Ausgang: HDMI Typ A, 19-polig (Buchse)
• HDBaseT-Eingang: RJ45 (von Sender)
• USB: 2 × USB Typ-A
• RS232: 3-poliger Euroblock (Steueranschluss)

Umgebungsbedingungen

• Betriebstemperatur: -5 °C bis +51 °C
• Lagertemperatur: -20 °C bis +60 °C
• Luftfeuchtigkeit: 5 – 90 % RH (nicht kondensierend)

Stromversorgung

• Stromverbrauch: Max. 12 W
• Netzteil (Empfänger):
  • Eingang: 100–240 V AC, 50/60 Hz
  • Ausgang: 48 V DC, 0,5 A

Abmessungen & Gewicht
Maße (nur Gerät):
35 × 82,6 × 82,6 mm (H × B × T)

Verpackungsmaße:
159 × 137 × 89 mm

Gewicht:
Gerät: 0,31 kg
Verpackt: 0,36 kg
