AVPro Edge AC-CXWP-LPDHU-KIT-EU

Eigenschaften:
Automatische Eingangserkennung
Wenn ein HDMI- oder USB-C-Kabel von einem Gerät angeschlossen wird, erkennt das AC-CXWP-LPDHU-T-EU automatisch, welcher Eingang aktiv ist, und startet die Signalübertragung. LED-Anzeigen bestätigen, dass ein Signal erkannt wurde und die Verbindung zum Empfänger steht.

HDCP-Eingabeanforderungsschalter
Für Umgebungen, in denen keine kopiergeschützten Inhalte übertragen werden, gibt es einen DIP-Schalter, mit dem man HDCP von „An“ (HDCP 2.x angefordert) auf „Aus“ (kein HDCP angefordert) umstellen kann. So werden Verbindungsprobleme vermieden.

HDBaseT 2.0 Signalübertragung
Mit korrekt verlegtem und abgeschlossenem CAT 6A-Kabel werden 1080p-Signale bis zu 100 Meter, und 4K/60 Hz, 4:2:2, 8-Bit UHD-Signale bis zu 70 Meter übertragen. Die Übertragung von bis zu 18 Gbps ist dank der AVPro Edge Invisible Compression Technology (ICT) möglich.

PoC (Power over Cable) – Stromversorgung über HDBaseT
Der Transmitter wird direkt über das HDBaseT-Kabel vom Empfänger mit Strom versorgt, ein separates Netzteil vor Ort ist nicht nötig.

EDID-Verwaltung
Über einen 16-stufigen Drehschalter kann man das EDID-Profil auswählen oder einfach das EDID-Signal vom Ausgang kopieren, um die Kompatibilität zwischen Quelle und Anzeigegerät sicherzustellen.

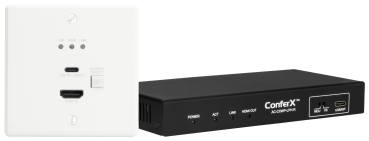

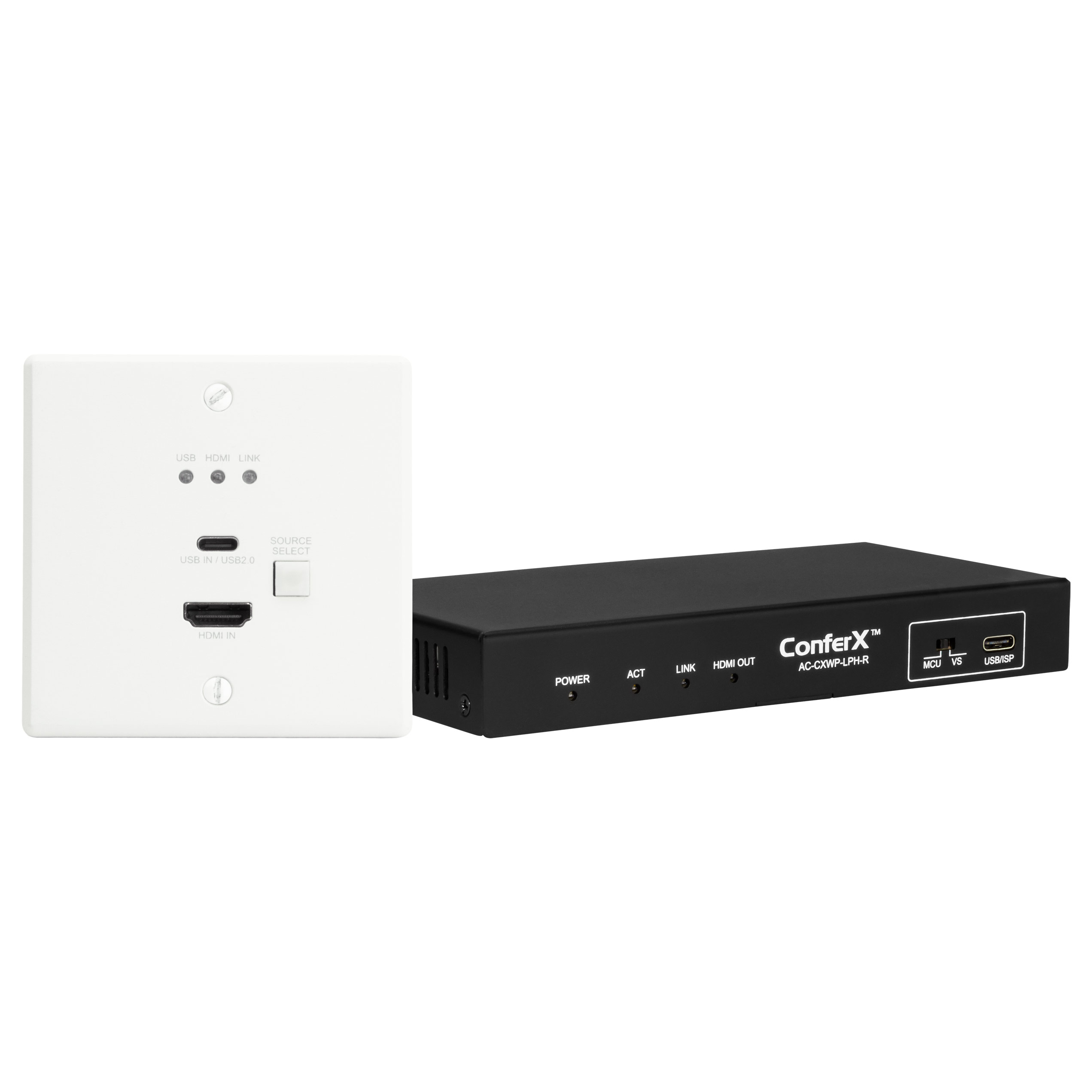

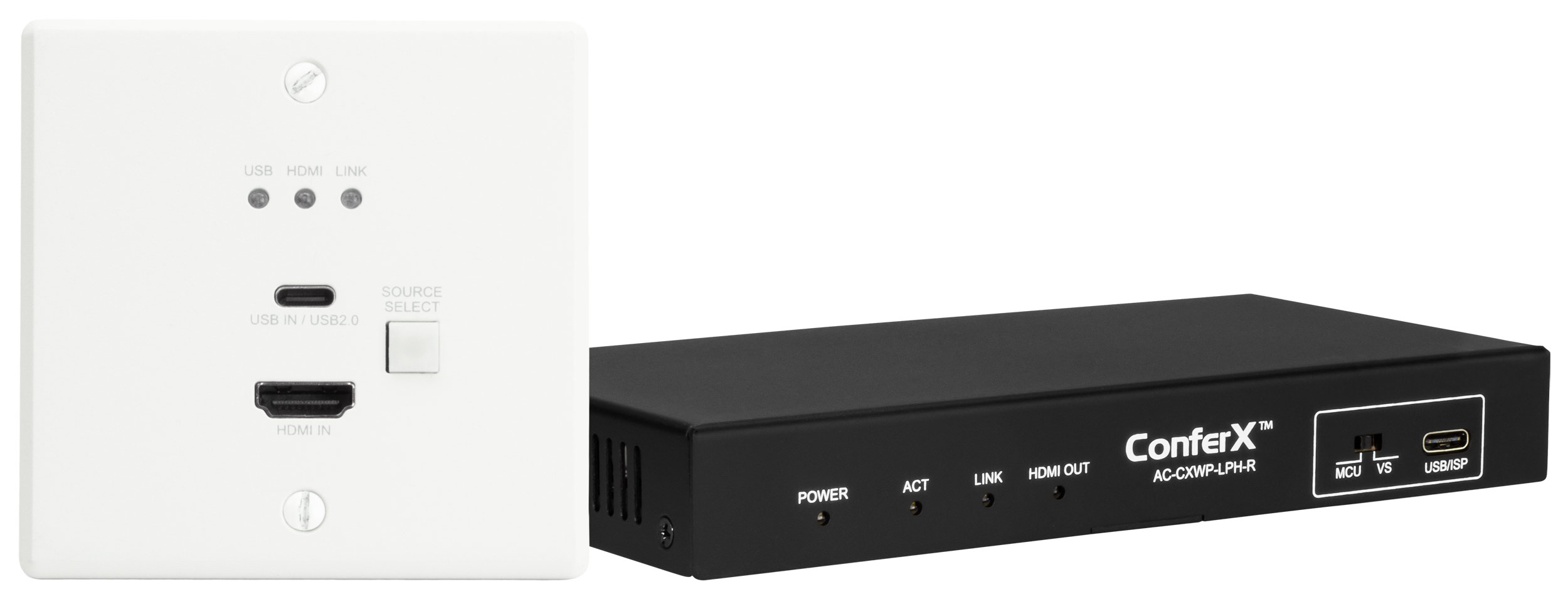

AC-CXWP-LPDHU-KIT-EU – Lieferumfang
Dieses Set wurde für professionelle AV-Installationen konzipiert, bei denen eine flache, unauffällige Integration in standardisierte Unterputzlösungen erforderlich ist. Es handelt sich um ein komplettes HDBaseT-Übertragungsset mit HDMI- und USB-Signaldurchleitung (modellabhängig), das insbesondere in Konferenz-, Bildungs- und Unternehmensumgebungen eingesetzt wird.

Enthaltene Komponenten:

• 1× ConferX Low-Profile HDBaseT-Wandanschluss-Sender
  • Flacher Wandanschluss mit integriertem HDBaseT-Transmitter, geeignet für die Signalübertragung von HDMI und ggf. USB (abhängig vom Modell) über CAT-Kabel.



• 1× ConferX Low-Profile HDBaseT-Empfänger
  • Passendes Empfangsmodul zur signalgetreuen Übertragung und Ausgabe am Display oder weiteren Signalverarbeitungseinheiten.



• 1× Netzteil (48 VDC, 0,5 A)
  • Externes Schaltnetzteil zur Spannungsversorgung des Empfängers, alternativ kann eine PoC-Versorgung (Power over Cable) über HDBaseT erfolgen, sofern unterstützende Infrastruktur vorhanden ist.



• 1× Frontblende in Weiß (86 mm × 86 mm)
  • Hochwertige und optisch dezente Abdeckung für den Wandanschluss. Varianten in Schwarz oder Edelstahl sind separat erhältlich.



• 1× 3-poliger Euroblock-Anschluss
  • Zum Anschluss von RS232-Steuersignalen für bidirektionale Kommunikation mit Kontrollsystemen.



• 2× Befestigungsschrauben
  • Zur normgerechten Installation in Unterputzdosen nach europäischem Standard

Transmitter – AC-CXWP-LPDHU-KIT-EU (HDMI & USBC Wandanschlussmodul und Receiver mit HDBaseT)

Video

• HDMI unterstützt Auflösungen bis zu 4K bei 60 Hz mit vollem 4:4:4 Farbformat.
• USB Type-C (DisplayPort) unterstützt Auflösungen bis zu 4K bei 60 Hz mit 4:2:0 Farbunterabtastung.
• Unterstützt VESA-Auflösungen bis DCI 4K (4096 x 2160).
• HDR-Formate: Dolby Vision, HDR10, HDR10+, HLG.
• Farbräume: YUV (Component) und RGB, unterstützt Standards wie ITU-R BT.601, BT.709, BT.2020 und DCI-P3 D65.
• Farbunterabtastung (Chroma Subsampling) unterstützt 4:4:4, 4:2:2 und 4:2:0.
• Farbtiefe: bis zu 16-Bit bei 1080p, bis zu 12-Bit bei 4K.

Audio

• Unterstützt viele Formate wie PCM Stereo, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X und Dolby Atmos.

USB

• USB 2.0 mit einer Datenrate bis zu 290 Mbps.
• Anschluss: USB Type-C (Host).

Entfernungen

• HDBaseT über Cat 6a Kabel: bis zu 100 Meter bei 4K und 1080p.
• HDMI Kabel (Bullet Train HDMI): bis zu 15 Meter (ca. 50 Fuß).
• HDMI Kabel mit AOC (Active Optical Cable): bis zu 40 Meter (ca. 130 Fuß).

Sonstiges

• Gesamte Bandbreite: bis zu 18 Gbps mit AVPro Edge Invisible Compression Technology (ICT).
• CEC-Unterstützung (Consumer Electronics Control).
• HDCP-Unterstützung bis Version 2.3 und früher.

Steuerung

• Frontseite: 1 Taster zum Umschalten der Eingänge.
• Rückseite: RS-232 Schnittstelle, HDCP-Dip-Schalter und EDID-Drehschalter zur Auswahl von EDID-Profilen.

Anschlüsse

• HDMI: Standard Typ A 19-poliger Anschluss (weiblich).
• HDBaseT-Ausgang: RJ45.
• USB: USB Type-C (Host).
• RS232: 3-poliger Terminalblock.

Umweltbedingungen

• Betriebstemperatur: -5 °C bis 51 °C (23 bis 125 °F).
• Lagertemperatur: -20 °C bis 60 °C (-4 bis 140 °F).
• Luftfeuchtigkeit: 5–90 % ohne Kondensation.

Stromversorgung

• Maximaler Stromverbrauch: 12 Watt.
• Netzteil (vom Empfänger): Eingang 100-240 VAC, 50/60 Hz; Ausgang 48 VDC, 0,5 A.

Physikalische Daten

• Abmessungen ohne Frontplatte:
  • EU-Version: 31,75 mm x 79 mm x 79 mm
• Wandmontage: Einfache Single-Gang-Dose.
• Kompatible Montageboxen: Diverse, z. B. EU-Boxen, Metall- und Kunststoffboxen, Stud Mount, Clamp Mount.
  • Verpackte Maße: 159 mm x 137 mm x 89 mm

Gewicht:

• EU-Version: 0,240 kg
• Verpackt EU-Version: 0,312 kg

Technische Daten – Empfängereinheit (Receiver)

Video

• Maximale Videoauflösung: Bis zu 4K bei 60 Hz mit vollem Farbraum (4:4:4)
• VESA-Auflösungen: Bis zu DCI 4K (4096 × 2160 Pixel)
• HDR-Unterstützung: Dolby Vision, HDR10, HDR10+, HLG
• Farbräume: YUV (Komponente), RGB
• (Unterstützte Standards: ITU-R BT.601, BT.709, BT.2020, DCI-P3 D65)
• Chroma Subsampling: 4:4:4, 4:2:2, 4:2:0
• Farbtiefe: Bis zu 16 Bit bei 1080p / Bis zu 12 Bit bei 4K

Audio
Unterstützte HDMI-Audioformate:

• PCM 2.0-Kanal, LPCM 5.1 & 7.1,
• Dolby Digital, DTS 5.1, Dolby Digital Plus,
• Dolby TrueHD, DTS-HD Master Audio,
• DTS-X, Dolby Atmos

USB

• Version: USB 2.0 (bis zu 290 Mbps)
• Anschlüsse: 2× USB Typ-A (für Peripheriegeräte)

Reichweite (Signalübertragung über CAT-Kabel)

• HDBaseT – 4K-Signal: Bis zu 100 m (Cat 6A)
• HDBaseT – 1080p-Signal: Bis zu 100 m (Cat 6A)

HDMI-Ein-/Ausgänge:

• Bis zu 15 m mit Bullet Train HDMI
• Bis zu 40 m mit Bullet Train AOC-Kabel

Allgemeine Eigenschaften

• Maximale Bandbreite: 18 Gbps (unter Verwendung von ICT – Invisible Compression Technology)
• CEC-Unterstützung: Ja
• HDCP-Kompatibilität: HDCP 2.3 und früher

Anschlüsse

• HDMI-Ausgang: HDMI Typ A, 19-polig, weiblich
• HDBaseT-Eingang: RJ45-Buchse (Signal vom Sender)
• USB: 2× USB Typ-A, weiblich
• RS232-Steuerung: 3-poliger Euroblock

Umgebungsbedingungen

• Betriebstemperatur: -5 °C bis +51 °C (23 °F bis 125 °F)
• Lagertemperatur: -20 °C bis +60 °C (–4 °F bis 140 °F)
• Luftfeuchtigkeit: 5–90 % (nicht kondensierend)

Stromversorgung

• Leistungsaufnahme (max.): 12 W
• Netzteil (im Lieferumfang):
  • Eingang: 100–240 V AC, 50/60 Hz
  • Ausgang: 48 V DC, 0,5 A

Abmessungen & Gewicht

• Gerätemaße (B × H × T):
• 82,55 × 82,55 × 35,05 mm

Verpackungsmaße:

• 159 × 137 × 89 mm
• Gewicht (Gerät): 0,31 kg
• Gewicht (verpackt): 0,36 kg
