Josawa MA15075D (NEU)

Eigenschaften in der Übersicht

• 2× Dante-Audio-In
• 1× optischer Audioeingang
• Stereo symmetrischer Analog-Eingang
• 2× symmetrische Mikrofoneingänge
• 1× symmetrischer Line-Level-Ausgang
• Stereo-Ausgang für niederohmige Lautsprecher
• 1× 70V/100V-Verstärkerausgang
• Umschaltbarer Betrieb mit niederohmiger oder hochohmiger Last
• 2× 75 Watt bei 4 oder 8 Ω
• 1× 150 Watt bei 70 oder 100 V
• Class-D-Verstärkerdesign
• Automatischer Standby-Modus nach Inaktivität zur Reduzierung des Energieverbrauchs
• Pegelregler auf der Rückseite zur Einstellung des Mikrofoneingangs-Gains
• Geringer Einschaltstrom, um hörbare „Knackgeräusche“ beim gleichzeitigen Einschalten mehrerer Verstärker zu vermeiden
• Symmetrischer analoger Audioausgang zur Weiterleitung an einen zusätzlichen Verstärker oder ein Audiosystem
• Integrierte DSP-Grundfunktionen, einschließlich 5-Band-Grafik-Equalizer
• Webbasierte GUI mit TCP/IP-Steuerung für Fernzugriff oder Integration in Drittsysteme
• Trigger-Eingang zum externen Stummschalten/Aufheben der Stummschaltung

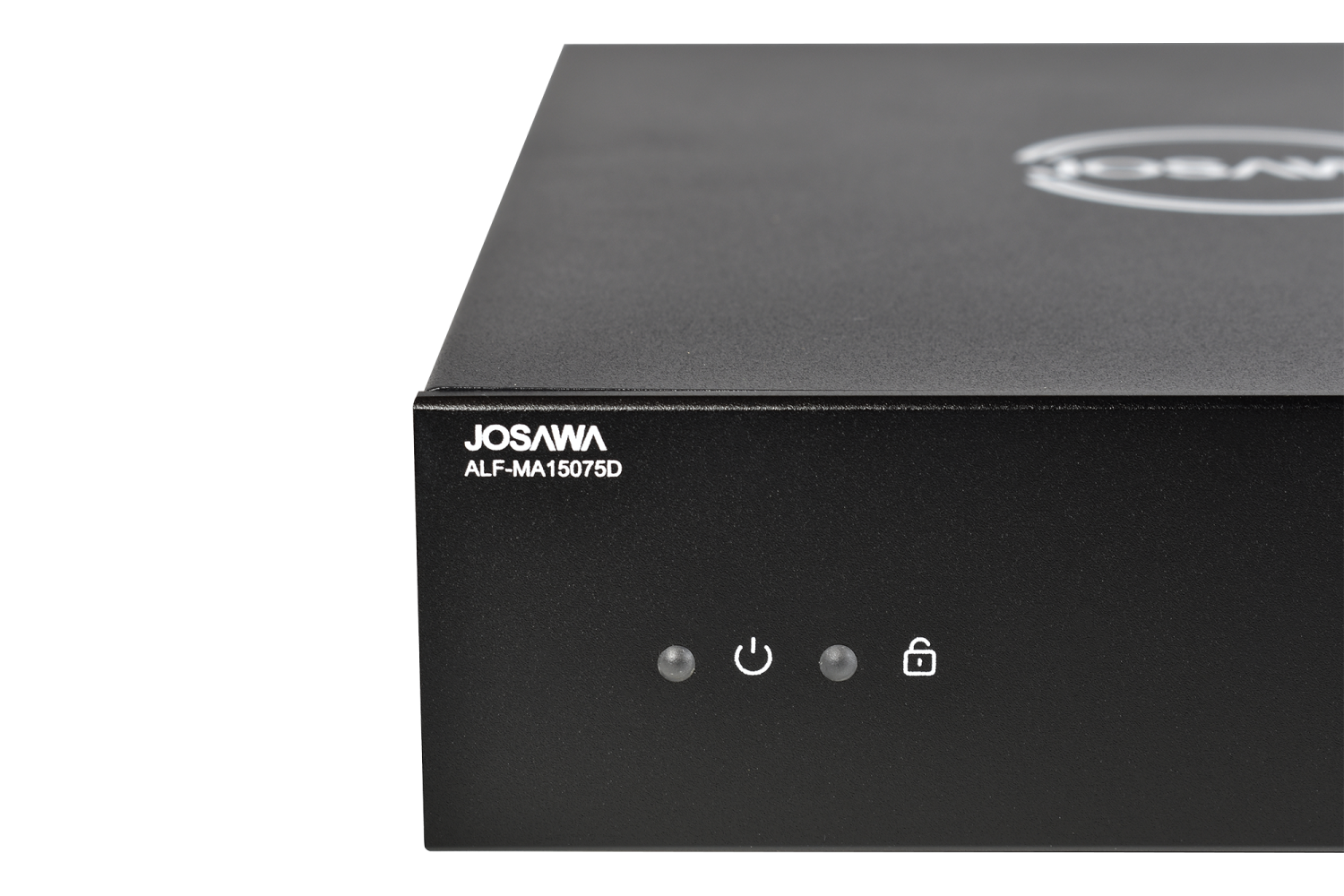

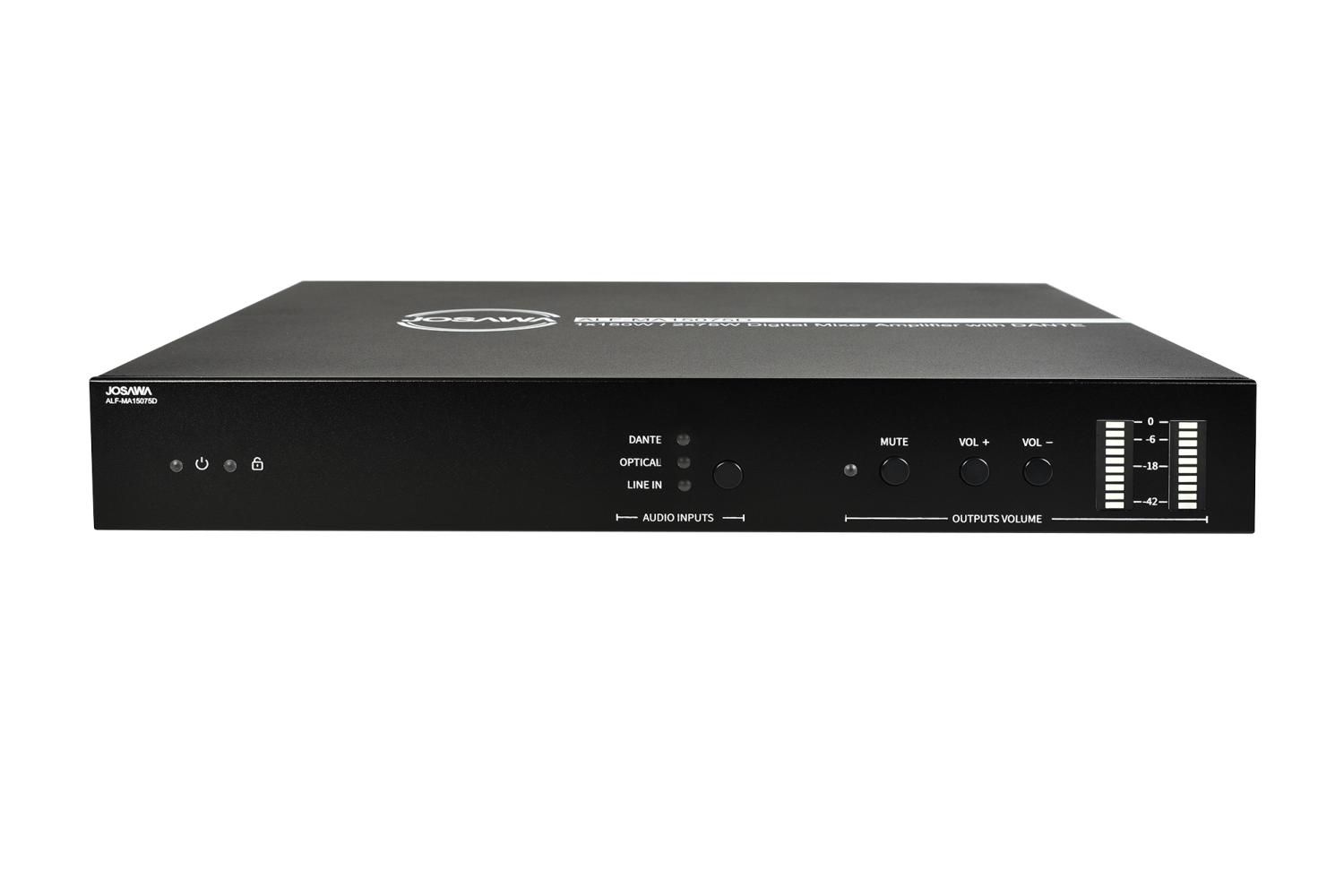

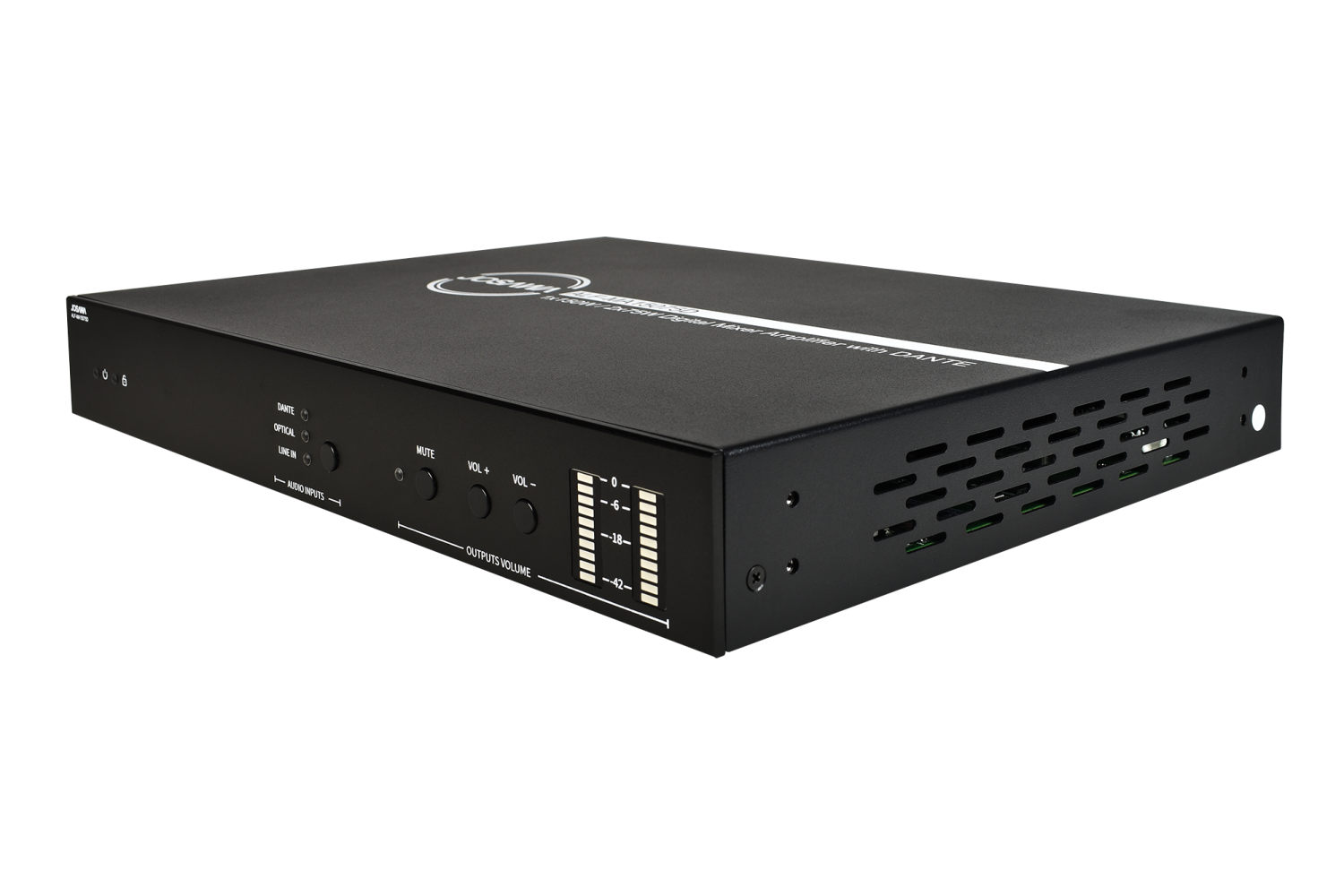

• Status-LEDs auf der Frontblende für Betrieb, Tastensperre, Audioquelle, Stummschaltung und Lautstärkeanzeige in Echtzeit
• Stabiles Gehäuse mit nur 1 HE
• 7 Jahre Garantie



Gebe den Standard-Benutzernamen ein: admin, Standard-Passwort: admin, klicke auf „Login“, um zur Startseite zu gelangen:

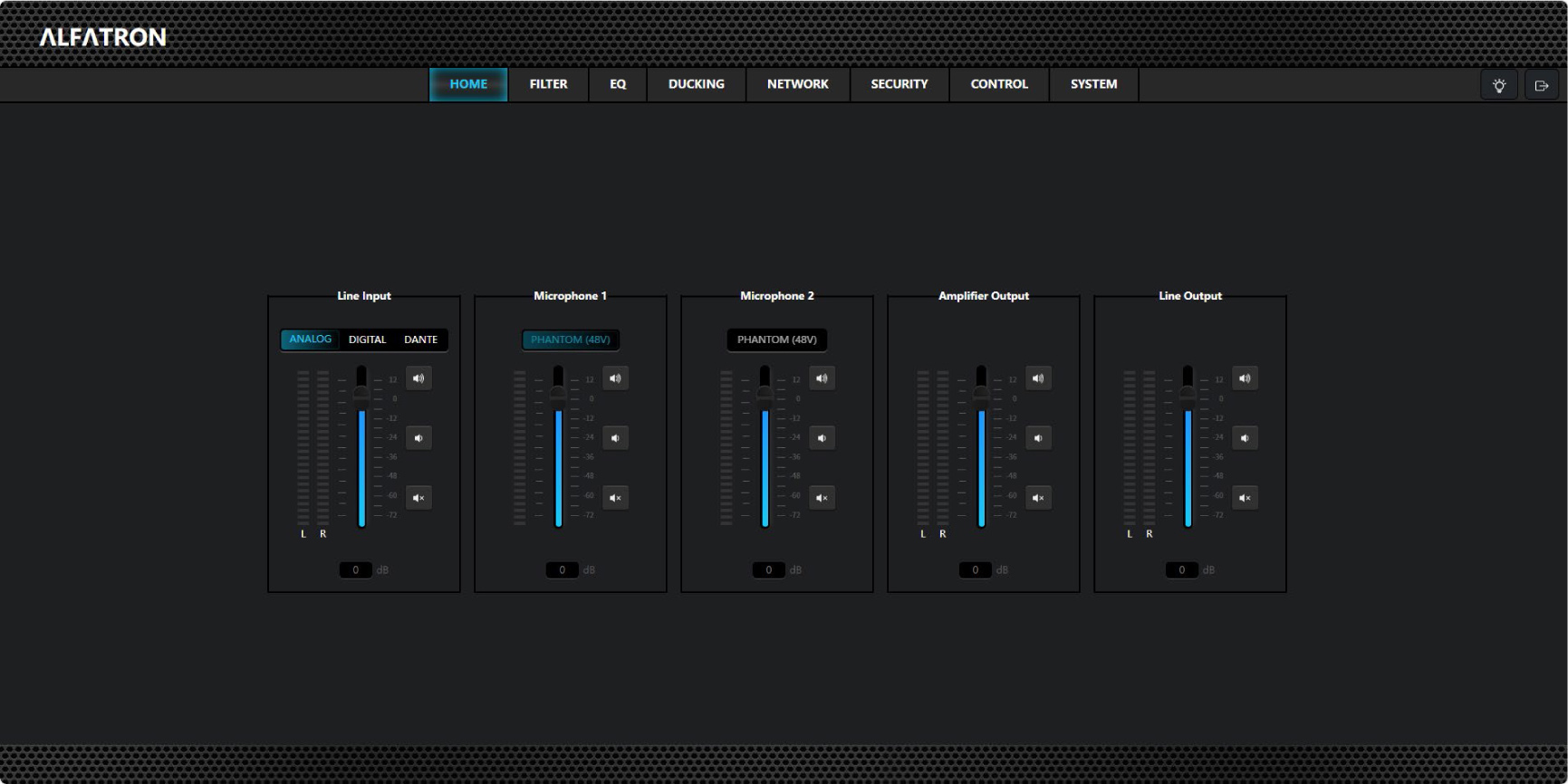

Startseite (Home)
Die Startseite zeigt alle Ein- und Ausgangskanäle des Geräts sowie den Stromversorgungsstatus des Mikrofons an. Sie ermöglicht es, die Lautstärke jedes Kanals zu regeln, Kanäle stummzuschalten und die Eingangsquelle umzuschalten.

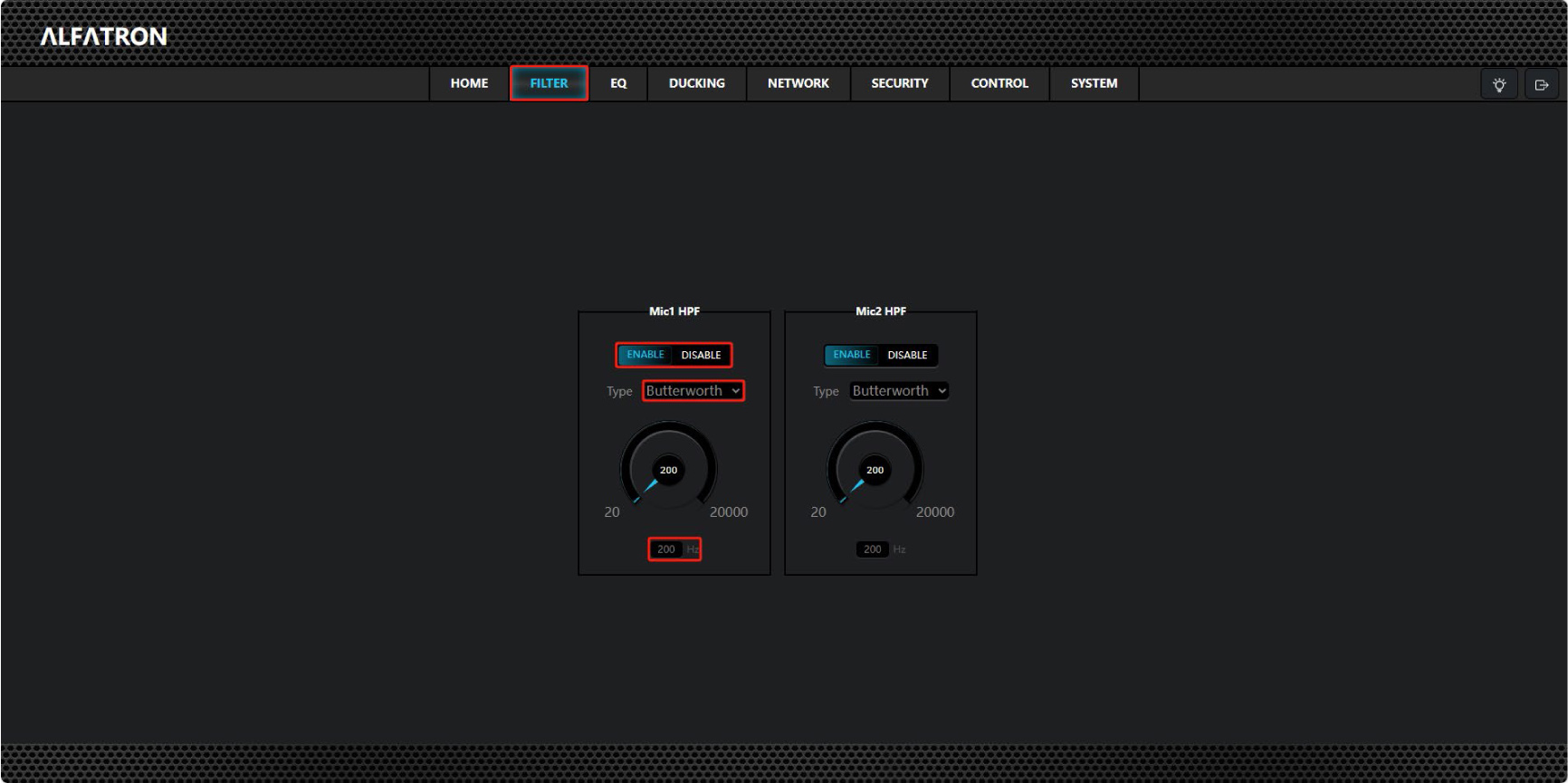

Filter
Auf der FILTER-Seite kann die Frequenz eingestellt werden, die der aktuelle Kanal durchlassen darf. ENABLE bedeutet aktivieren, DISABLE bedeutet deaktivieren. Im Dropdown-Menü „Type“ kann ein Modus ausgewählt werden. Ein Parameterwert von 200 bedeutet z. B., dass Frequenzen über 200 Hz durchgelassen werden. Passe die Parameter entsprechend Deiner tatsächlichen Anforderungen an.

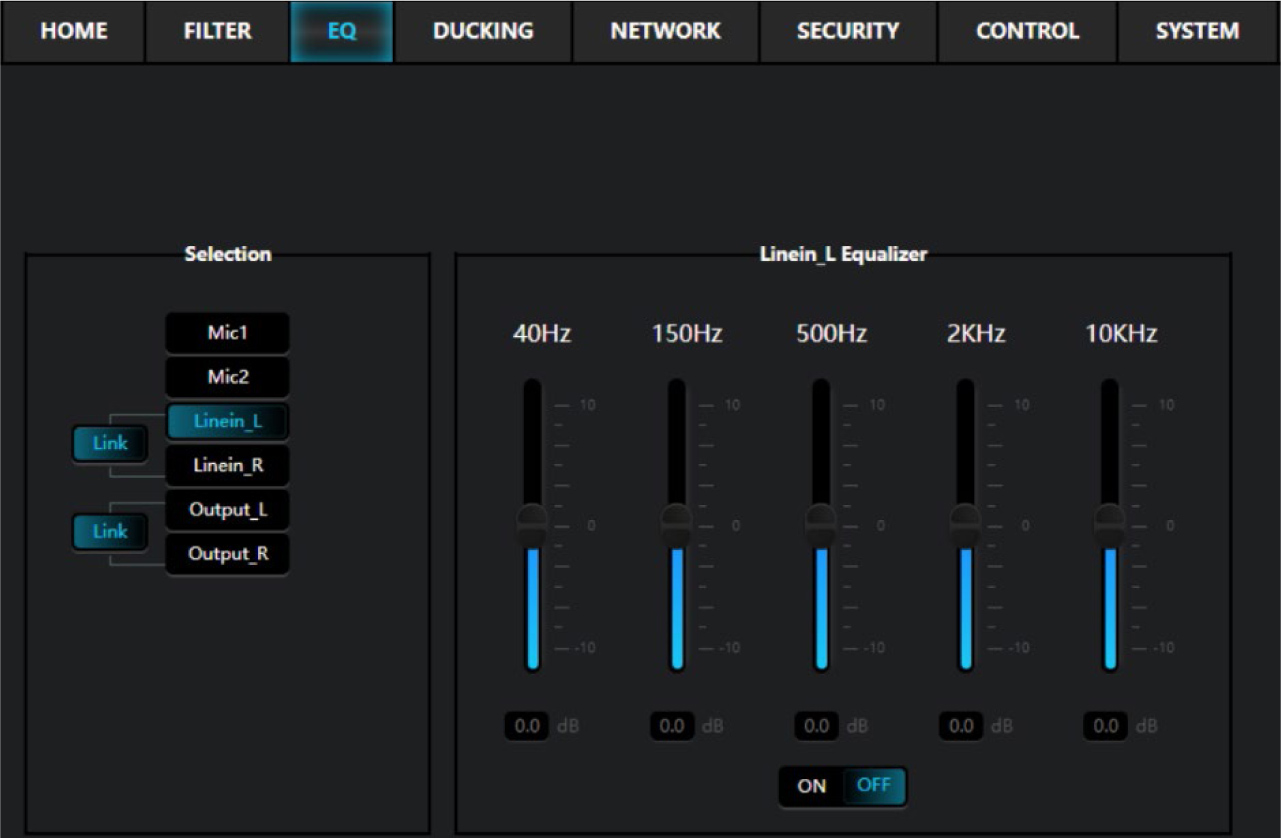

EQ
Das EQ-Modul ist ein parametrischer Equalizer, mit dem bestimmte Frequenzen pro Kanal angepasst werden können, um gewünschte Klangeffekte zu erzielen. ON bedeutet aktivieren, OFF bedeutet deaktivieren. Ein Link-Button ist jeweils für Linein_L/Linein_R und Output_L/Output_R vorhanden. Wenn man den „Link“-Button drückt, werden linker und rechter Kanal miteinander gekoppelt und gemeinsam gesteuert. Wird der Button nicht gedrückt, werden die Kanäle unabhängig voneinander gesteuert.

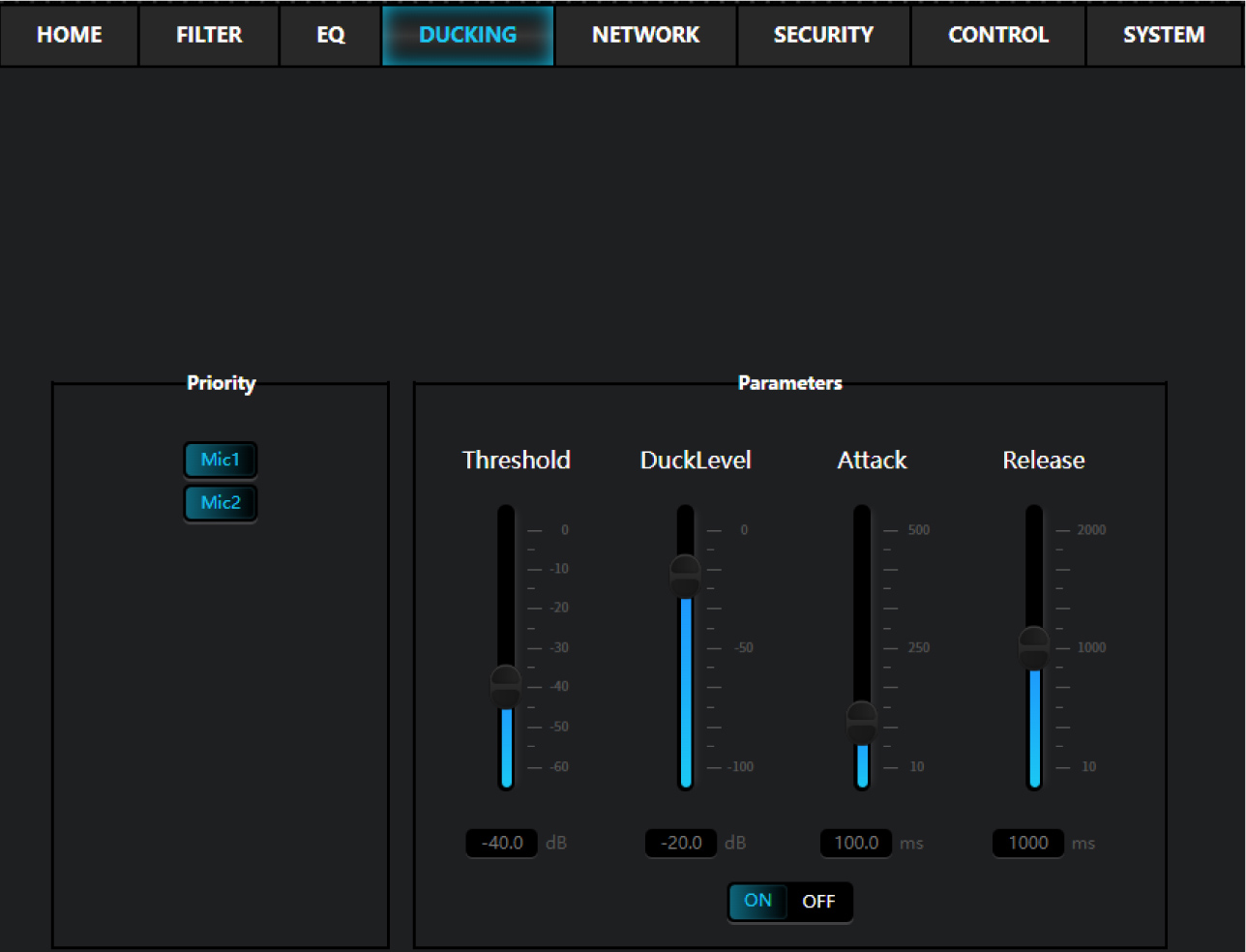

Ducking
Dieses Modul sorgt dafür, dass aktivierte Line-In-Kanäle vom Mikrofonsignal überlagert („geduckt“) werden. Wenn aktiviert, wird die Lautstärke des betroffenen Line-In-Kanals automatisch reduziert, sobald ein Mikrofonsignal empfangen wird, das den eingestellten Schwellenwert überschreitet.
Es können folgende Parameter konfiguriert werden:

• Threshold (Schwellenwert): z. B. -40 dB – sobald das Mikrofonsignal diesen Wert überschreitet, wird das Ducking aktiviert.
• Duck Level: z. B. -10 dB – reduziert das Line-In-Signal nach Aktivierung des Ducking-Effekts um 10 dB.
• Attack (Ansprechzeit): z. B. 500 ms – Ducking wird aktiviert, wenn das Mikrofonsignal für mehr als 500 ms den Schwellenwert überschreitet.
• Release (Rücklaufzeit): z. B. 1000 ms – Ducking wird deaktiviert, wenn das Mikrofonsignal für mehr als 1000 ms unter dem Schwellenwert liegt. Die Lautstärke des Line-In-Kanals kehrt dann auf den Normalwert zurück.

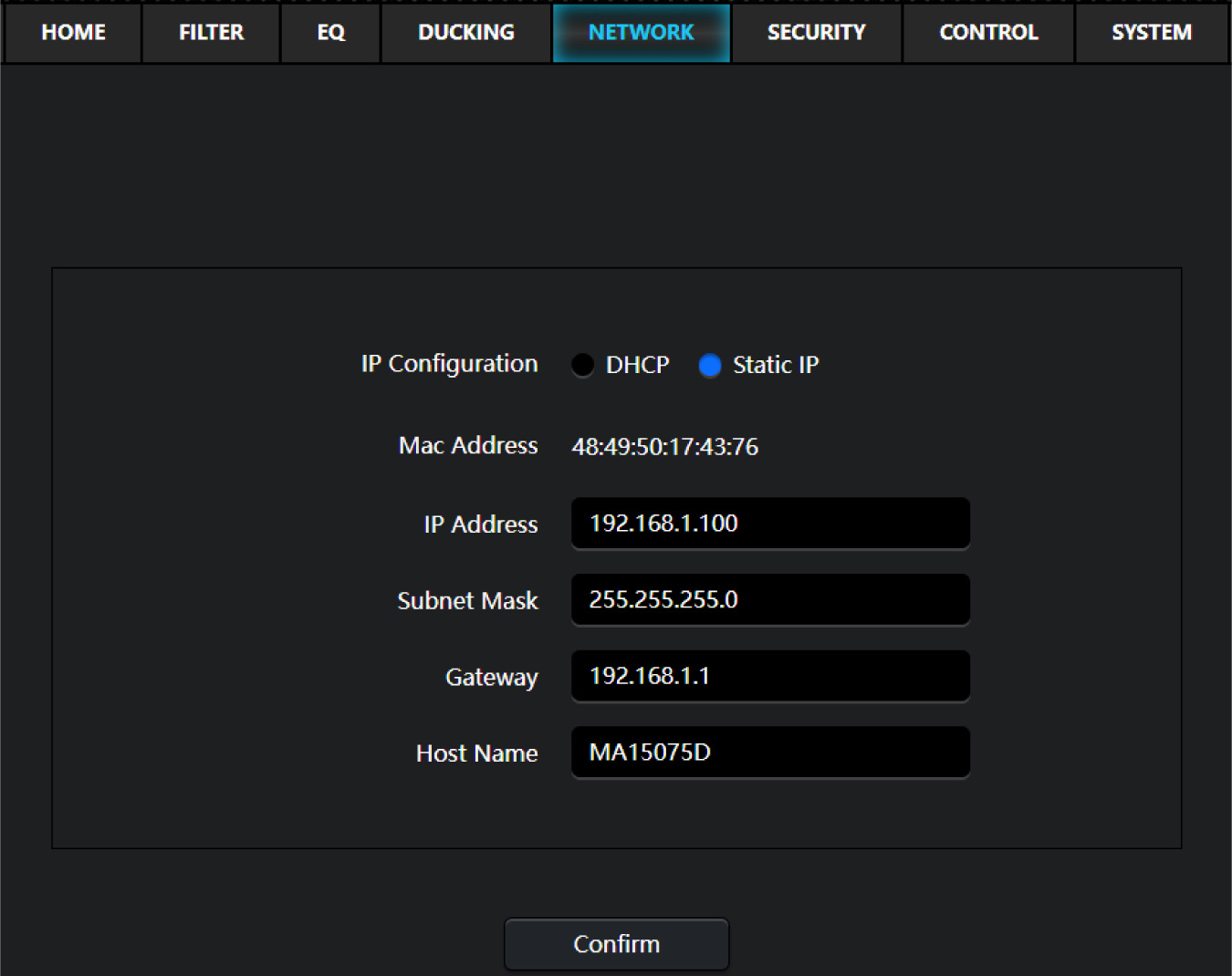

Netzwerk (Network)
Folgende Parameter können konfiguriert werden:

• DHCP: Wenn aktiviert, erhält das Gerät automatisch eine IP-Adresse vom Router. Die Aktivierung wird nicht empfohlen.
• Statische IP: Wenn aktiviert, kann eine feste IP-Adresse manuell festgelegt werden.
• IP-Adresse: Gibt die IP-Adresse an, kann manuell geändert werden.
• Subnetzmaske: Gibt die Subnetzmaske an. Standardmäßig voreingestellt – Änderungen werden nicht empfohlen.
• Gateway: Gibt das Gateway an, kann basierend auf der IP-Adresse angepasst werden (z. B. bei IP-Adresse „192.168.0.205“ muss das Gateway „192.168.0.1“ sein).

Der PC zur Gerätesteuerung muss sich im selben Netzwerksegment befinden (z. B. „192.168.0.53“).

• Hostname: Gibt den Gerätenamen an, dieser kann geändert werden.

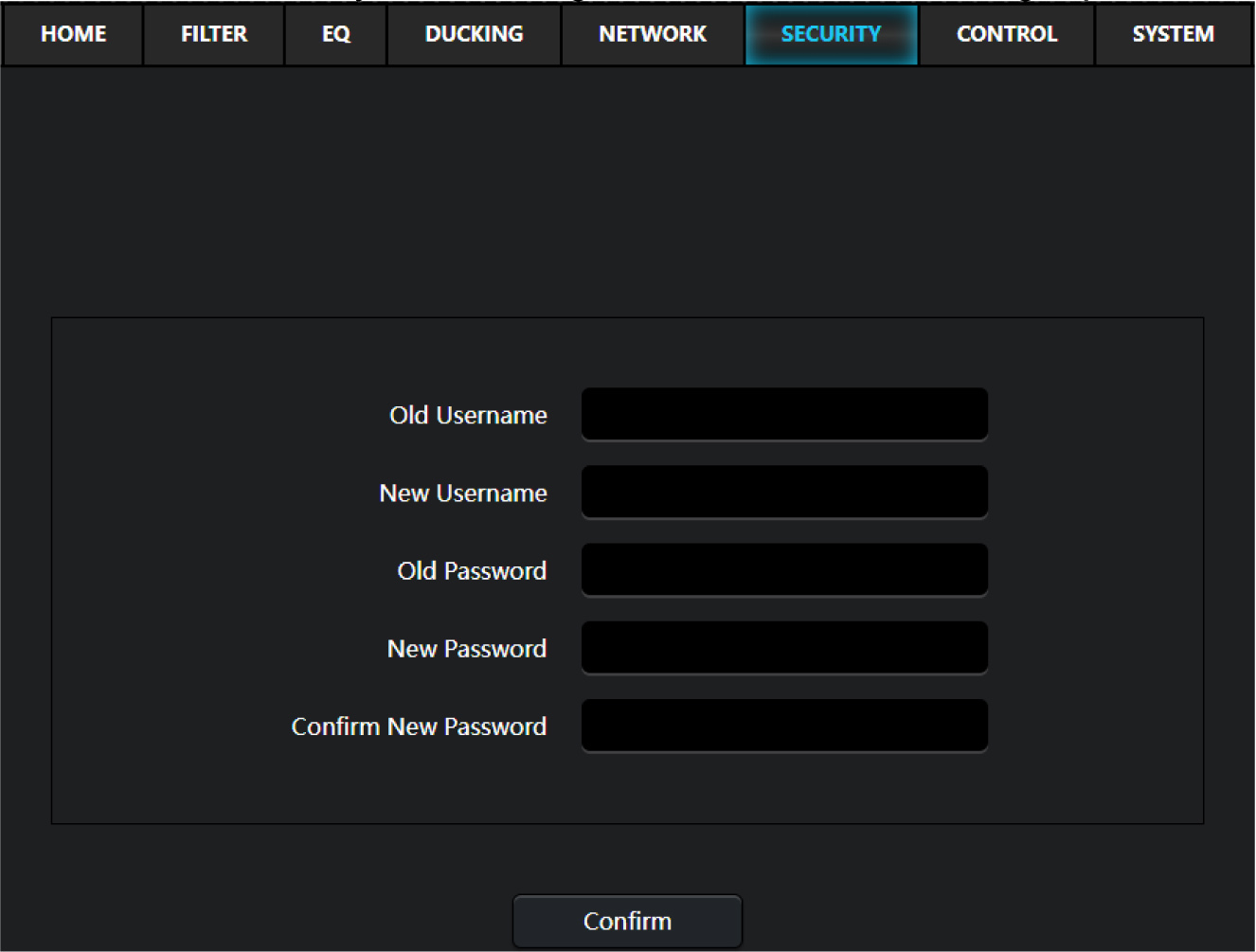

Sicherheit (Security)
In diesem Bildschirm können Sie den Benutzernamen und das Anmeldepasswort des aktuellen Geräts ändern.

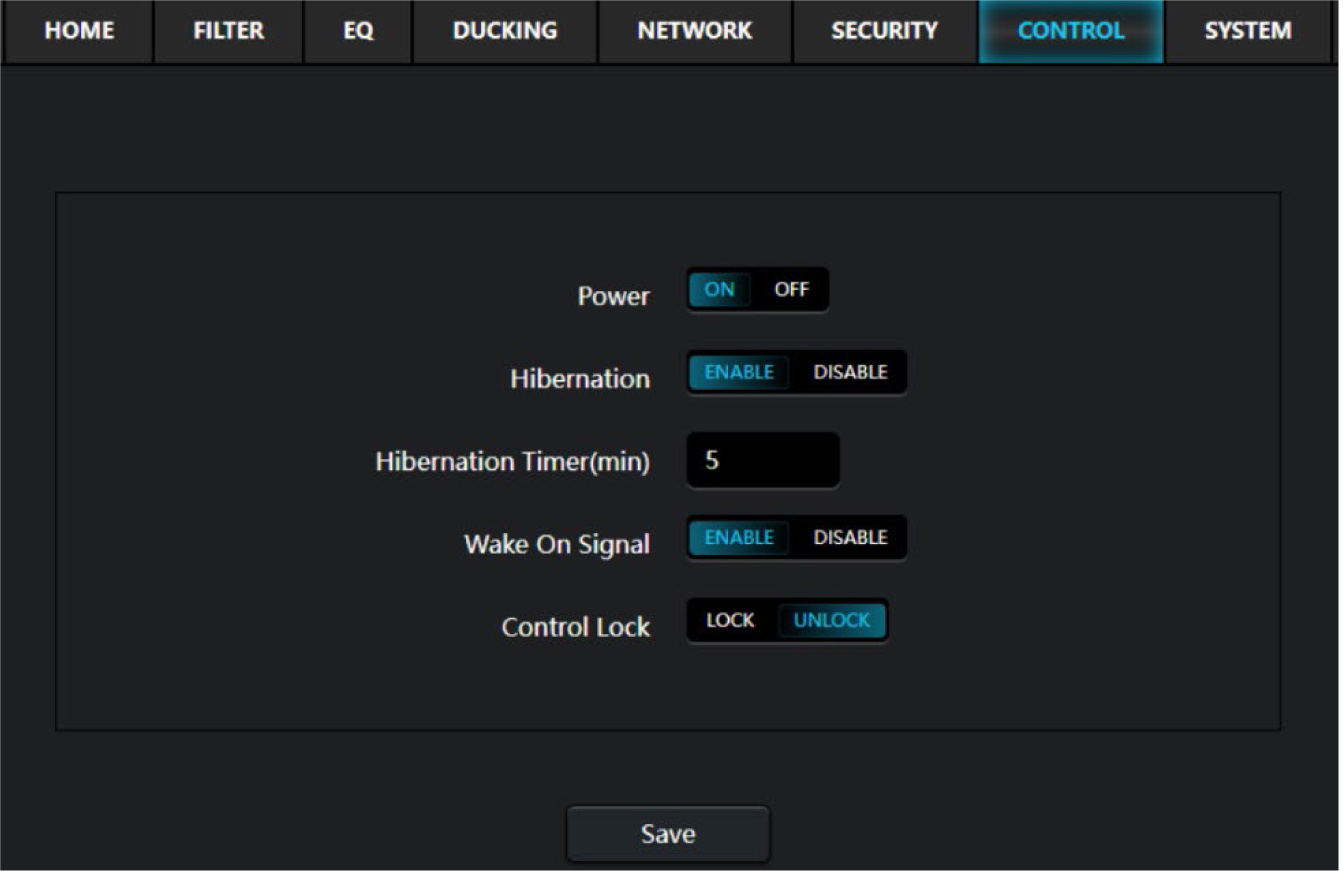

Steuerung (Control)
Die wichtigsten Parameter sind:

• Power: Wenn auf OFF geschaltet und gespeichert wird, wechselt das Gerät sofort in den Standby-Modus. Um es wieder zu aktivieren, muss es auf ON geschaltet werden.
• Hibernation: Aktiviert die automatische Standby-Funktion.
• Hibernation Timer: Wenn aktiviert, bestimmt dieser Wert, wie lange das Gerät nach Inaktivität (kein Line-In- oder Mikrofoneingang) benötigt, um in den Standby-Modus zu wechseln (5–30 Minuten).
• Wake On Signal: Wenn aktiviert, beendet ein Audiosignal (Line In oder MIC) den Standby-Modus automatisch.
• Control Lock: Kindersicherung. LOCK bedeutet, alle Tasten am Gerät sind gesperrt. UNLOCK bedeutet, alle Tasten sind frei nutzbar.
• Save: Speichert alle oben vorgenommenen Einstellungen.

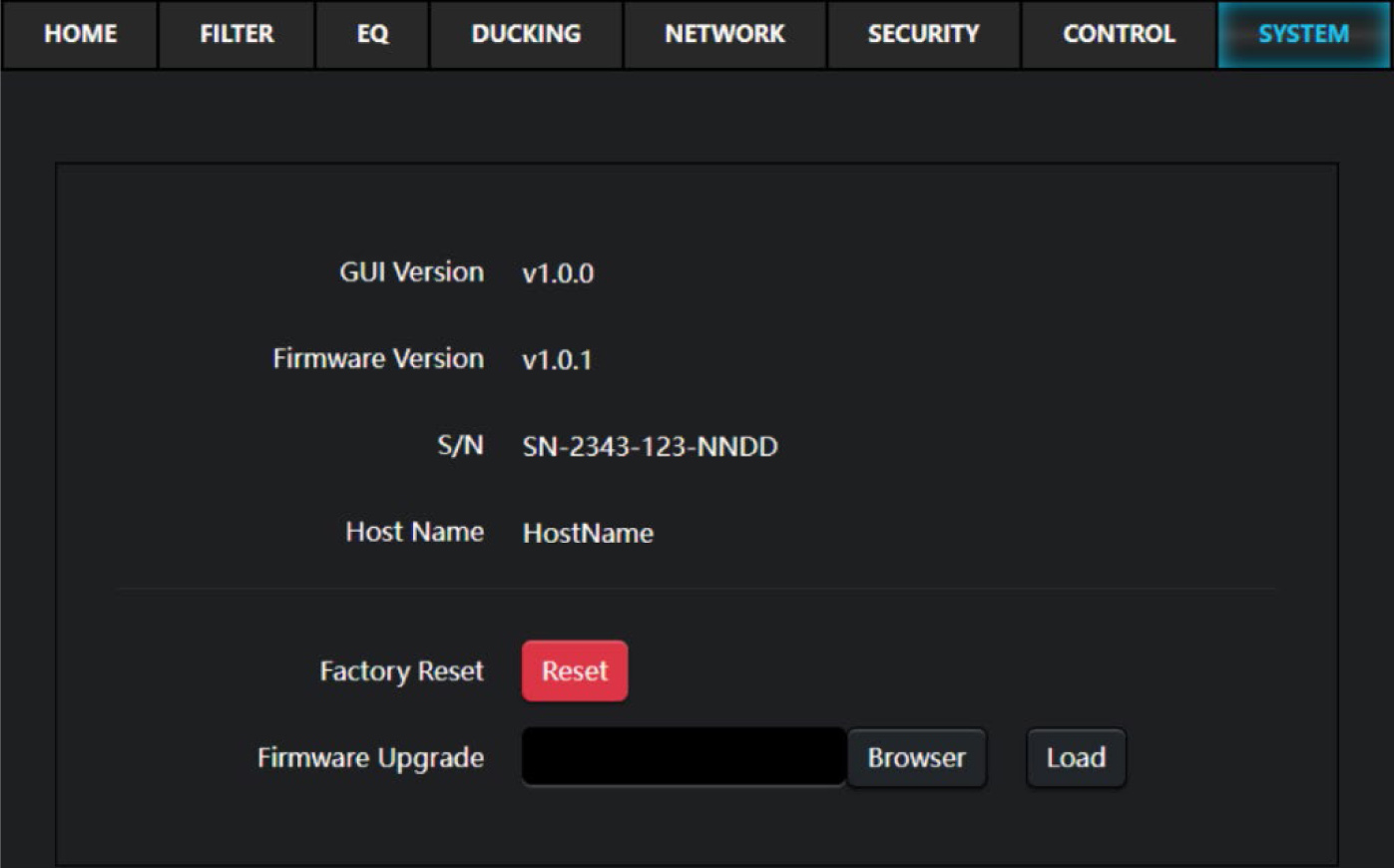

System
Auf dieser Seite kann man Informationen zur Software- und Hardwareversion, Seriennummer und Gerätenamen anzeigen lassen sowie das Gerät aktualisieren oder zurücksetzen. Klicke auf den roten Reset-Button, um die Werkseinstellungen des Geräts wiederherzustellen.

Firmware-Upgrade: Um das Gerät zu aktualisieren, klicke auf „Browser“, wähle die Upgrade-Datei aus und klicke auf „Load“, um den Upgrade-Vorgang zu starten.

1x Josawa MA15075D
1x Netzkabel
1x Bedienungsanleitung

Technische Daten

Eingangssignal
    Mikrofoneingang: 2,2 kΩ
    Mikrofon-Gain-Einstellbereich: 0 dB bis +36 dB
    Analoger Eingang: Symmetrisch 20 kΩ, Unsymmetrisch 10 kΩ
    CMRR (Common Mode Rejection Ratio): 51 dB / 58 dB

Ausgangssignal
    Hochohmige Lautsprecher (Mono): 70 V / 100 V
    Niederohmige Lautsprecher (Stereo): 4 Ω / 8 Ω, Line-Pegel
    Leistung:
        100 Vrms = 150 W (Bridge-Modus)
        4 Ω / 8 Ω = 75 W pro Kanal

Audiobearbeitung
    Abtastrate: 48 kHz / 24-bit
    Signalverarbeitung:
        Lautstärke
        Automatische Ein-/Ausschaltung bei Signalrkennung
        Einstellbares Hochpassfilter (HPF), Standard: 100 Hz

    Equalizer: 5-Band-Grafik-EQ
        Einstellbare Frequenzen: 40 Hz, 150 Hz, 500 Hz, 2 kHz, 10 kHz
        Einstellbereich: –10 dB bis +10 dB

Audioleistung
    Frequenzgang: 20 Hz – 20 kHz, ±2 dB bei 4 Ω Last
    THD + N: < 0,1 % bei 1 kHz, 3 dB unter Clipping
    Signal-Rausch-Verhältnis (SNR): > 90 dBA (gewichteter Durchschnitt)
    Dämpfungsfaktor: < 90 bei 8 Ω
    Verstärkertyp: Class D

Temperaturbereiche
    Betriebstemperatur: 0 °C bis 50 °C
    Lagertemperatur: –40 °C bis 70 °C
    Relative Luftfeuchtigkeit: 20 % bis 90 % (nicht kondensierend)

Abmessungen
    Physikalische Abmessungen (B × T × H): 320 mm × 245 mm × 45 mm

Stromversorgung
    Standby-Modus: Automatischer Standby nach 5–30 Minuten ohne Signal (einstellbar)
    Leistungsaufnahme: max. 150 W
    Netzanschluss: 100 – 240 V AC, 50/60 Hz, 150 W

Josawa MA15075D
Artikel: 23.30.06


Kompakter Mischverstärker mit Dante und DSP
Das gesuchte Gerät ist ein leistungsstarker, kompakter Digital-Mischverstärker für den professionellen Einsatz in Konferenzräumen, Schulungszentren, Beschallungsanlagen, Kirchen, Gastronomie oder im Bildungsbereich. Dank seiner umfangreichen DSP-Funktionen, intuitiven Steuerung und vielfältigen Anschlussmöglichkeiten eignet sich der Verstärker ideal für flexible Audio-Installationen mit hoher Sprachverständlichkeit und Klangqualität.

Hersteller: Josawa
Modell: MA15075D

Eigenschaften in der Übersicht:

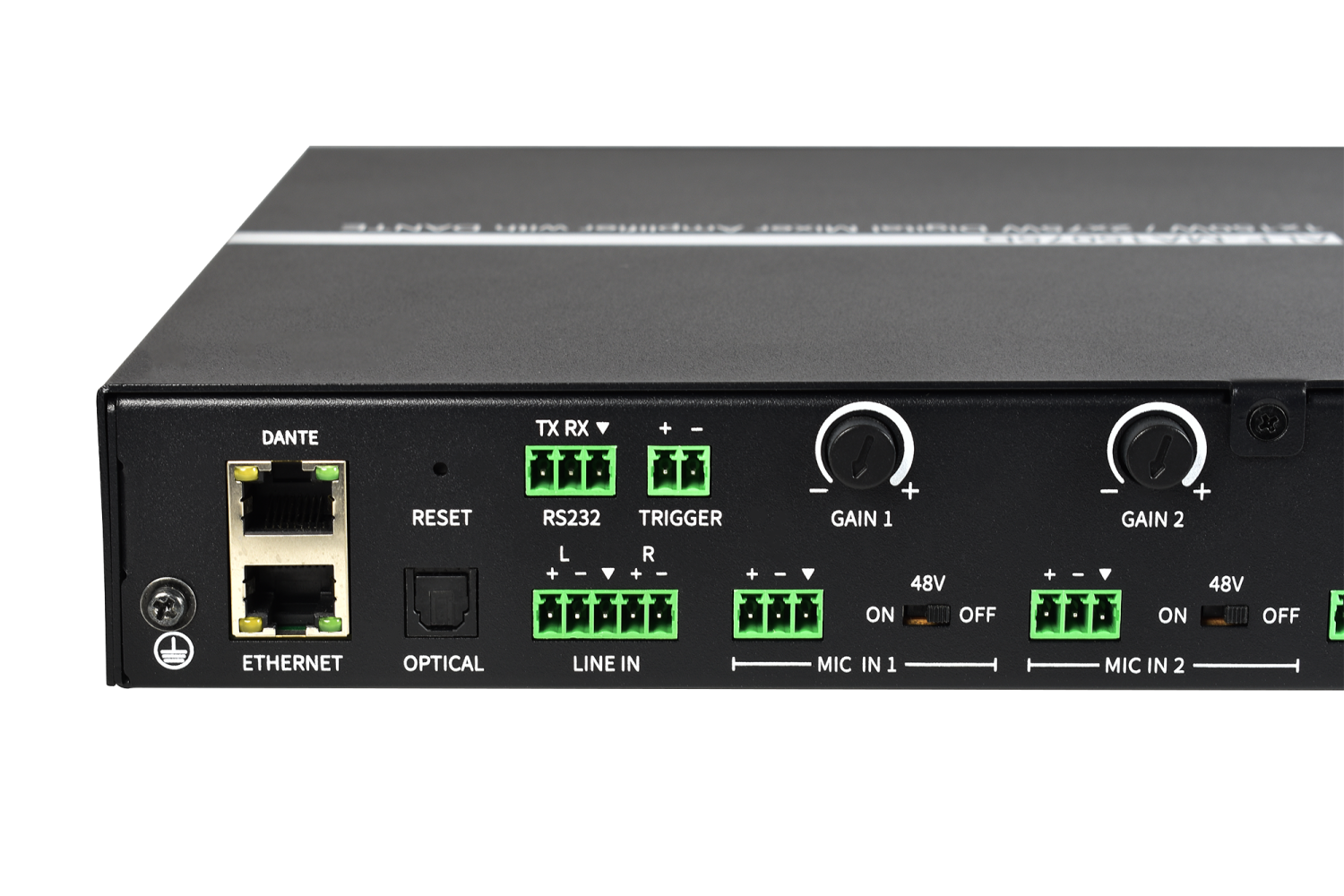

Eingänge:

• 2x Mikrofon-Eingänge (symmetrisch, Schraubklemmen)
• 1x Stereo-Line-Eingänge (Schraubklemmen)
• 2x Dante-Audio-In
• 1x optischer Audioeingang

Ausgänge:

• 2x Lautsprecherausgänge (Schraubklemmen, Stereo oder gebrückt)
• 1x Line-Ausgang (symmetrisch Schraubklemmen)
• 1x Stereoausgang für niederohmiger Lautsprecher
• 1x 100 V-Verstärkerausgang
• Die Lautsprecherausgänge sind umschaltbar von 2x 75 @ 4/8 Ohm auf 1x 150 Watt @ 100 V

Weitere Eigenschaften:

• Class-D-Verstärkerdesign
• Automatischer Standby-Modus nach Inaktivität zur Reduzierung des Energieverbrauchs
• Pegelregler auf der Rückseite zur Einstellung des Mikrofoneingangs-Gains
• Geringer Einschaltstrom, um hörbare „Knackgeräusche“ beim gleichzeitigen Einschalten mehrerer Verstärker zu vermeiden
• Symmetrischer analoger Audioausgang zur Weiterleitung an einen zusätzlichen Verstärker oder ein Audiosystem
• Integrierte DSP-Grundfunktionen, einschließlich 5-Band-Grafik-Equalizer
• Webbasierte GUI mit TCP/IP-Steuerung für Fernzugriff oder Integration in Drittsysteme
• Trigger-Eingang zum externen Stummschalten/Aufheben der Stummschaltung
• Status-LEDs auf der Frontblende für Betrieb, Tastensperre, Audioquelle, Stummschaltung und Lautstärkeanzeige in Echtzeit
• Stabiles Gehäuse mit nur 1 HE

Technische Daten

Eingangssignal
    Mikrofoneingang: 2,2 kΩ
    Mikrofon-Gain-Einstellbereich: 0 dB bis +36 dB
    Analoger Eingang: Symmetrisch 20 kΩ, Unsymmetrisch 10 kΩ
    CMRR (Common Mode Rejection Ratio): 51 dB / 58 dB

Ausgangssignal
    Hochohmige Lautsprecher (Mono): 70 V / 100 V
    Niederohmige Lautsprecher (Stereo): 4 Ω / 8 Ω, Line-Pegel
    Leistung:
        100 Vrms = 150 W (Bridge-Modus)
        4 Ω / 8 Ω = 75 W pro Kanal

Audiobearbeitung
    Abtastrate: 48 kHz / 24-bit
    Signalverarbeitung:
        Lautstärke
        Automatische Ein-/Ausschaltung bei Signalrkennung
        Einstellbares Hochpassfilter (HPF), Standard: 100 Hz

    Equalizer: 5-Band-Grafik-EQ
        Einstellbare Frequenzen: 40 Hz, 150 Hz, 500 Hz, 2 kHz, 10 kHz
        Einstellbereich: –10 dB bis +10 dB

Audioleistung
    Frequenzgang: 20 Hz – 20 kHz, ±2 dB bei 4 Ω Last
    THD + N: < 0,1 % bei 1 kHz, 3 dB unter Clipping
    Signal-Rausch-Verhältnis (SNR): > 90 dBA (gewichteter Durchschnitt)
    Dämpfungsfaktor: < 90 bei 8 Ω
    Verstärkertyp: Class D

Temperaturbereiche
    Betriebstemperatur: 0 °C bis 50 °C
    Lagertemperatur: –40 °C bis 70 °C
    Relative Luftfeuchtigkeit: 20 % bis 90 % (nicht kondensierend)

Abmessungen
    Physikalische Abmessungen (B × T × H): 320 mm × 245 mm × 45 mm

Stromversorgung
    Standby-Modus: Automatischer Standby nach 5–30 Minuten ohne Signal (einstellbar)
    Leistungsaufnahme: max. 150 W
    Netzanschluss: 100 – 240 V AC, 50/60 Hz, 150 W
