Josawa TPUK150-RS

Josawa TPUK150-RS

Art.Nr.:: 23.20.23
Lieferzeit:: Lieferbarkeit auf Anfrage (Ausland abweichend)
Lagerbestand:: Stck

Shop-Funktionen nur für Fachhandelspartner

Beschreibung

Josawa TPUK150-RS
Der TPUK150-RS ist ein ultraflaches HDBaseT Extender-Kit zur Übertragung von HDMI 2.0-, RS232- und IR-Signalen. Das Kit verarbeitet 4K / UHD-Video bei 60 Hz mit 4:4:4-Farbunterabtastung sowie HDMI-Datenraten von bis zu 18 Gbit/s. Darüber hinaus sind die Geräte HDCP 2.2 kompatibel und unterstützen HDR.

Die Reichweite von bis zu 100 Metern bei einer Auflösung von 4K (60Hz, 4:4:4) oder bis zu 150 m bei Full-HD (1080p) wird über ein einziges HDBaseT zertifiziertes CAT5e / 6-Kabel gewährleistet. Die Fernsteuerung der Quelle oder des Anzeigegerätes wird durch die Weiterleitung der IR- und/oder RS232-Signale ermöglicht.

Eigenschaften

Produkteigenschaften:

Reichweite: bis zu 150 m
18GB/s (4k-fähig)
downscaling von 4k Signalen auf 1080p
HDMI Loop-Through (am Sender)
Audio De-embedding am Empfänger
Übertragung von RS232- und IR-Signalen
Kompatibel zu HDCP 2.2 / HDCP 1.4 und DVI 1.0
Unterstützt 18 Gbit/s Videobandbreite
Bidirektionale IR-, RS-232- und CEC-Durchleitung
HDR-, HDR10+-, HLG-Funktion wird unterstützt
Unterstützt die PoC-Funktion (Power over Cable).
Kompaktes Design für einfache und flexible Installation
7 Jahre Garantie!

Anwendungsbeispiel

Arztpraxis Wartezimmer

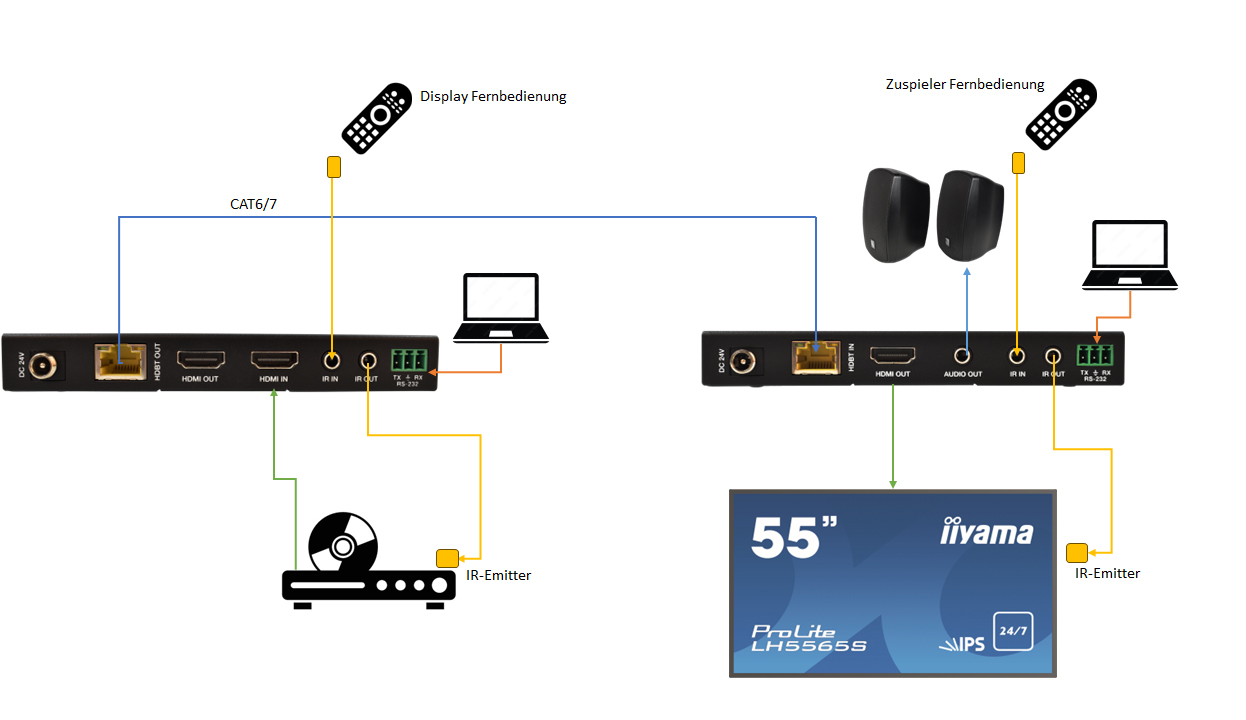

Anschlussdiagramm

FAQ's

Was ist die maximale Entfernung, über die ich Signale über das TPUK150-RS senden kann?
150 m bei 1.080p und 100 m bei 4K2K.

Was ist die maximale Auflösung, die das Gerät erweitern kann?
4K2K 30Hz 4:4:4

Welche Audioformate werden unterstützt?
LPCM 2.0/2.1/5.1/6.1/7.1, DTS-ES, DTS HD-Master, DTS HD-HRA, DTS-X

Welches HDCP unterstützt das Gerät?
HDCP 2.2 und HDCP 1.4

Wie ist das Gerät steuerbar?
Über IR und RS232.

Lieferumfang

Downloads

Technische Daten

Technische Daten:

Typ: HDBaseT Extender Kit

Ein- und Ausgänge: Sender - HDMI-Eingang, HDMI-LoopThrough, HDBaseT-Out (RJ45), Audio-Out IR-In, IR-Out, RS232, DC-In (12V), Empfänger - HDBaseT-In (RJ45), HDMI-Ausgang, IR-In, IR-Out, RS232, DC-In (12V)

Unterstützte Auflösung: bis 4K @ 60Hz 4:4:4

Reichweite: 150 m (1.080p) / 100 m (4K)

Leistungsaufnahme: ca. 10 Watt

Maße: 140 x 65 x 18 mm (Sender & Empfänger)

Farbe: schwarz

Lieferumfang: 1x Sender (TX), 1x Empfänger (RX), 1x Netzteil, 4x Montagewinkel, Kunststoff-Füße, RS232-Kabel, Bedienungsanleitung

Gewicht: 0,15 kg (je)

Besonderheiten: verlustfreie Kompression des Signals (VLC), Pass-Through für CEC, IR und RS232, bidirektionales PoC zur einfachen Verkabelung

Garantie: 7 Jahre

Ausschreibungstext

VOB/C- und DIN 18299-konforme Ausschreibungstext für Josawa TPUK150-RS HDBaseT Extender:

Leistungsbeschreibung
Position: Lieferung und Montage eines HDBaseT Extenders Josawa TPUK150-RS zur verlustfreien Übertragung von HDMI 2.0-, RS232- und IR-Signalen über CAT-Kabel.

1. Technische Anforderungen

Signalübertragung:
- Übertragung von HDMI 2.0-, RS232- und IR-Signalen über ein CAT5e- oder CAT6-Kabel
- Unterstützt Auflösungen bis zu 4K2K@60Hz 4:4:4 bei 100 m und 1080p@60Hz bei 150 m
- HDBaseT-konform, HDCP 2.2-kompatibel
- Unterstützt HDR, HDR10+ und HLG
- Unterstützt HDMI-Datenraten bis zu 18 Gbit/s
- Bidirektionale IR-, RS232- und CEC-Durchleitung
- Power over Cable (PoC) – Versorgung des Empfängers über das CAT-Kabel, sofern dieser PoC unterstützt
Anschlüsse:
- Sender (TX):
  - HDMI-Eingang
  - HDMI-Loop-Through
  - HDBaseT-Ausgang (RJ45)
  - Audio-Ausgang
  - IR-Eingang
  - IR-Ausgang
  - RS232
  - DC-Eingang (12 V)
- Empfänger (RX):
  - HDBaseT-Eingang (RJ45)
  - HDMI-Ausgang
  - IR-Eingang
  - IR-Ausgang
  - RS232
  - DC-Eingang (12 V)
Bauform: Kompakte Bauform für einfache und flexible Installation
Abmessungen: 140 mm × 65 mm × 18 mm
Gewicht: 0,15 kg (je Gerät)
Farbe: Schwarz
Leistungsaufnahme: Ca. 10 W
Garantie: 7 Jahre Herstellergarantie

2. Lieferumfang
1× Josawa TPUK150-RS HDBaseT Extender Kit (Sender und Empfänger)
1× Netzadapter (12 V DC, 1 A)
4× Montagewinkel
2× 3-Pin Phoenix-Stecker
1× IR-Empfänger-Kabel (1,5 m)
1× IR-Sender-Kabel (1,5 m)
1× RS232-Kabel
1× Bedienungsanleitung

3. Einbau- und Installationsbedingungen

Verkabelung mit CAT5e- oder CAT6-Kabeln gemäß Herstellerangaben
Anschluss des HDMI-Ausgangs des Quellgeräts an den HDMI-Eingang des Senders
Verbindung des HDBaseT-Ausgangs des Senders mit dem HDBaseT-Eingang des Empfängers über das CAT-Kabel
Anschluss des HDMI-Ausgangs des Empfängers an das Ziel-Display
Anschluss des Audio-Ausgangs des Empfängers an das Audiosystem
Anschluss des RS232- und IR-Steuerungssignals gemäß den technischen Spezifikationen
Sicherstellung der ordnungsgemäßen Stromversorgung des Senders und Empfängers

4. Prüfungen und Abnahmen

Sichtkontrolle: Überprüfung der ordnungsgemäßen Montage und Verkabelung
Funktionstest: Sicherstellung der Signalübertragung in den angegebenen Auflösungen und Entfernungen
Dokumentation: Erstellung eines Prüfberichts gemäß VOB/C §4 Abs. 2

5. Dokumentation

Technisches Datenblatt mit Leistungsdaten
Anschluss- und Verdrahtungspläne
Bedienungsanleitung
Prüfprotokoll

6. Ausführungs- und Produkthinweise

CE-Konformität aller Komponenten vorausgesetzt
Verwendung empfohlener Kabeltypen beachten
Einhaltung der maximalen Übertragungsentfernungen gemäß Herstellerangaben

GAEB-Position

GAEB‑Position als Kurztextversion für Josawa TPUK150-RS, Art.-Nr. 23.20.23

Pos.-Nr.: ___
Menge: ___ Stk.
Einheit: Stk.

HDBaseT‑Extender‑Kit zur medientechnischen Verlängerung von HDMI‑Video‑, Steuer‑ (RS‑232) und Infrarot‑Signalen über Cat‑Verkabelung über große Distanzen. Geeignet für professionelle AV‑Installationen wie Konferenz‑, Besprechungs‑, Schulungs‑ und Präsentationsräume sowie Digital‑Signage‑Systeme.
Ausführung als Empfangs‑ und Sendereinheit zur Übertragung hochauflösender HDMI‑Signale (bis zu 4K @ 60 Hz 4:4:4) mit Unterstützung von HDCP 2.2, HDR‑Video und bidirektionaler Steuerweiterleitung (IR/RS232). Die Strecke wird über ein einzelnes CAT5e/6‑Kabel realisiert; Reichweiten sind bis ca. 100 m bei 4K‑Signalen oder bis ca. 150 m bei Full‑HD möglich.

Technische Merkmale:

HDBaseT‑Extender‑Kit bestehend aus Sender (TX) und Empfänger (RX)
Übertragung von HDMI‑Video (HDMI 2.0), RS‑232‑ und IR‑Steuersignalen über ein standardisiertes CAT‑Kabel
Unterstützte Auflösung bis 4K @ 60 Hz 4:4:4 mit HDMI‑Datenrate 18 Gbit/s
HDCP‑2.2/1.4‑kompatibel, HDR/HDR10+/HLG‑Unterstützung
Reichweite: bis ca. 100 m bei 4K, bis ca. 150 m bei Full‑HD über CAT5e/6
HDMI‑Loop‑Through am Sender zur lokalen Anzeige des Quellsignals
Audio‑De‑Embedding am Empfänger möglich
Bidirektionale IR‑, RS‑232‑ und CEC‑Weiterleitung zur Steuerung von Quell‑ und Zielgeräten
PoC (Power‑over‑Cable) zur vereinfachten Spannungsversorgung
