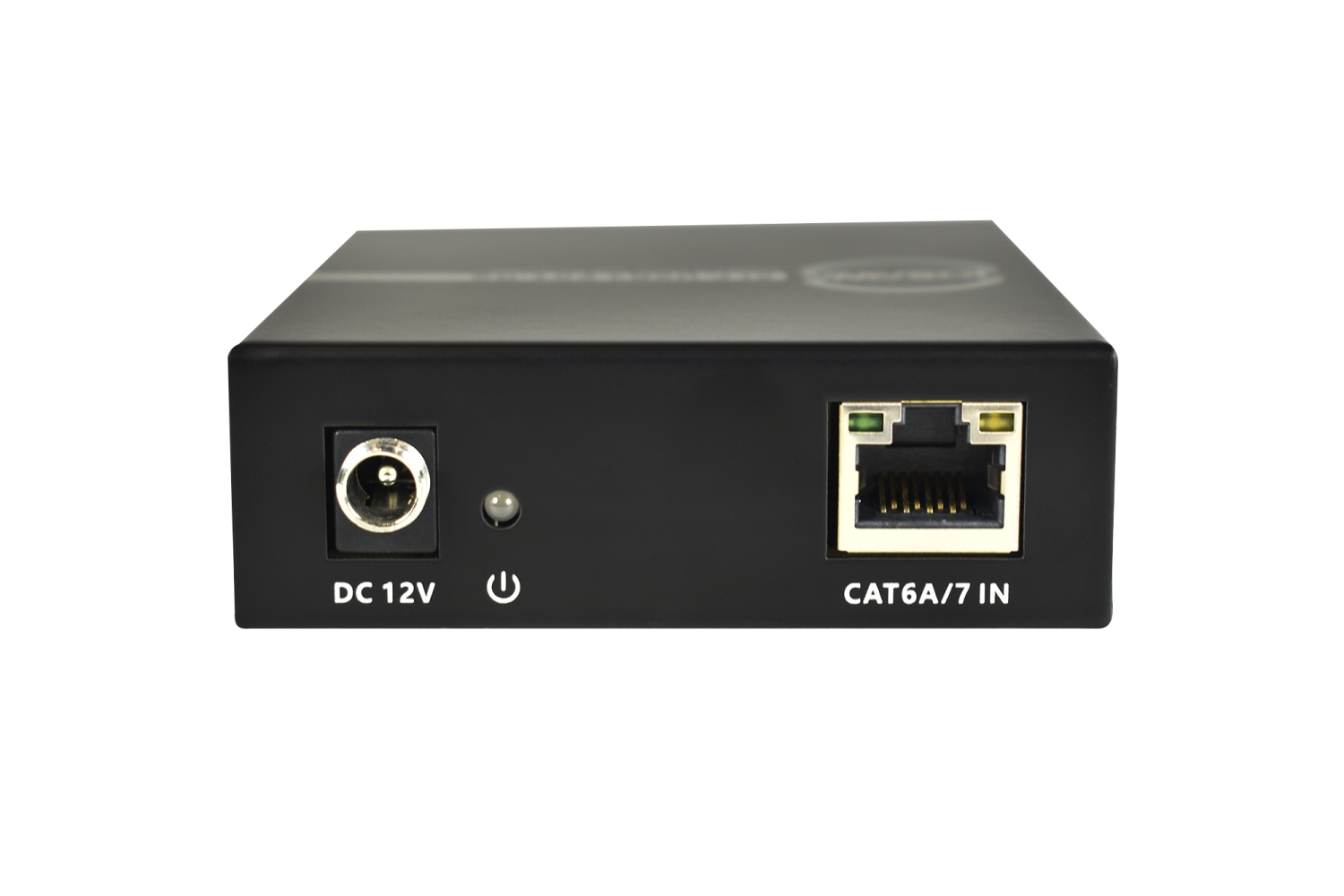

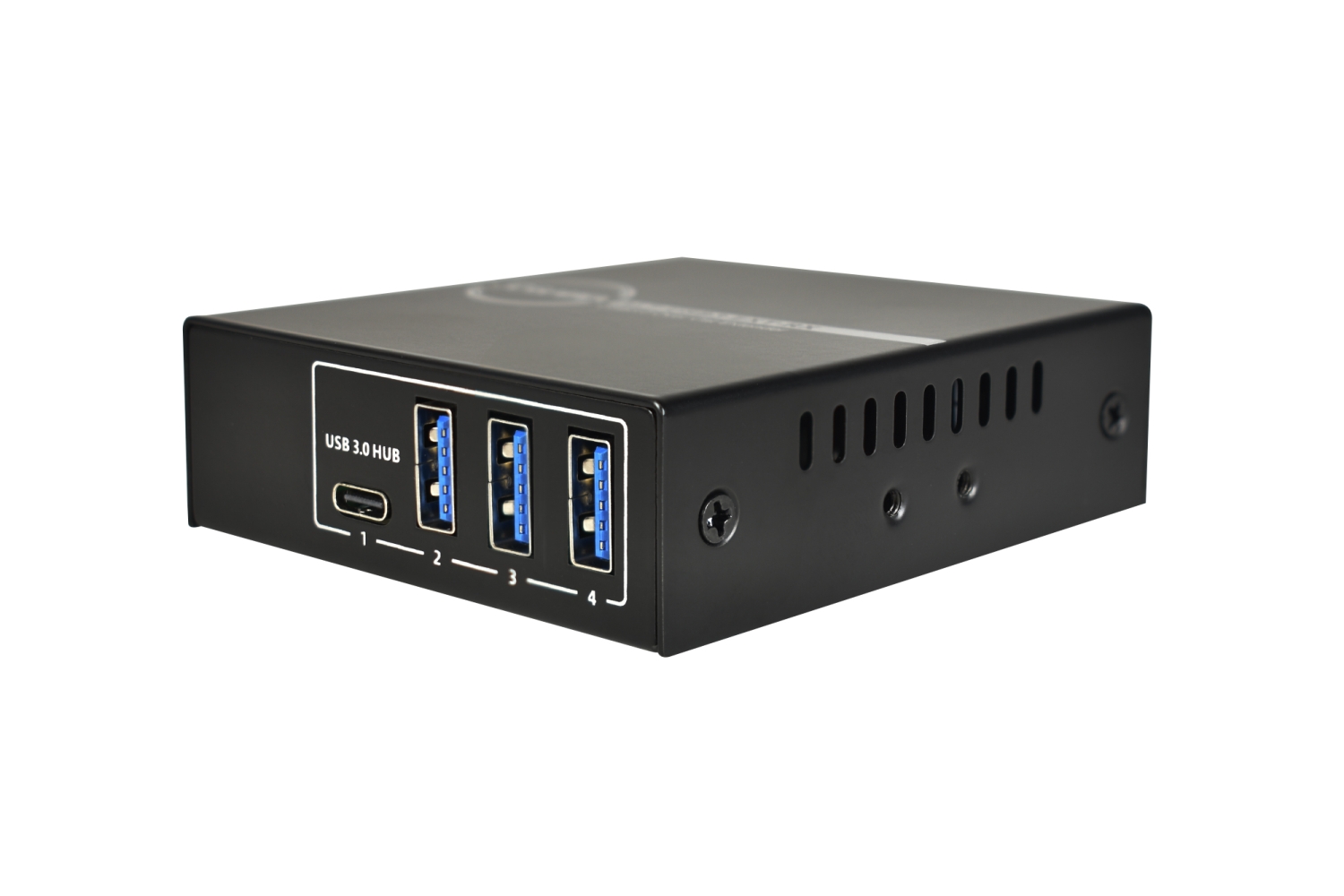

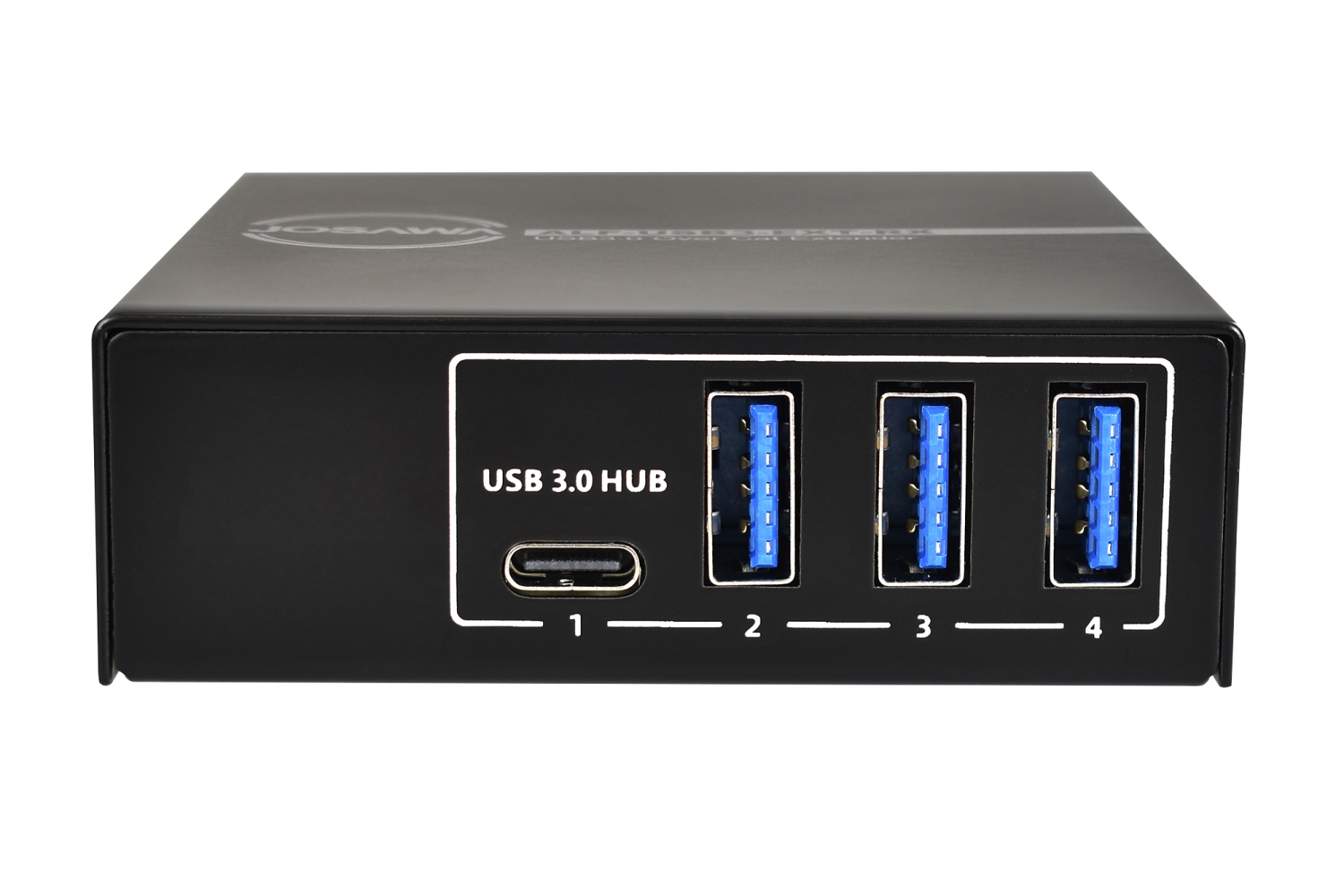

Josawa USB3-EXT
Der USB3-EXT ist ein leistungsstarker USB 3.2 Extender, der die Übertragung von USB-Signalen über ein einzelnes CAT6-, CAT6A- oder CAT7-Netzwerkkabel mit einer Reichweite von bis zu 80 Metern ermöglicht. Er eignet sich ideal für Anwendungen, bei denen USB-Geräte weit entfernt vom Host-Rechner betrieben werden müssen – beispielsweise in der Sicherheitsüberwachung, im Gaming-Bereich, in der industriellen Steuerung, in professionellen Audio-/Video-Umgebungen oder in der Medizintechnik.

Eigenschaften

Produkteigenschaften:

Hohe Kompatibilität: Unterstützt USB 3.0 Super-Speed, abwärtskompatibel zu USB 2.0 und USB 1.1. So können verschiedenste USB-Geräte wie Drucker, Kameras, Scanner, USB-Sticks, Tastaturen, Mäuse oder Touchscreens problemlos genutzt werden.
Vier USB 3.0 Eingänge: Der Transmitter bietet vier USB 3.0-Eingänge für mehrere Geräte gleichzeitig. Am Receiver steht ein USB 3.0-Ausgang zur Verfügung.
Große Reichweite: Übertragung von USB-Signalen über bis zu 80 Meter per CAT6/6A/7-Netzwerkkabel – ideal für größere Distanzen.
Flexible Anwendung: Unterstützt USB-Hubs und das Hot-Plugging von USB-Geräten – Geräte können im laufenden Betrieb angeschlossen und automatisch erkannt werden.
Energieversorgung über PoC (Power over Cable): Es genügt, nur den Empfänger mit Strom zu versorgen – der Sender wird über das Netzwerkkabel mitversorgt.
Sicherer Betrieb: Integrierter Schutz vor Blitzeinschlägen, Überspannung und elektrostatischer Entladung (ESD) sorgt für einen zuverlässigen Einsatz auch in sensiblen Umgebungen.

Anwendungsbereiche:

Videoüberwachung und Sicherheitslösungen
Gaming- und Streaming-Setups
Industrielle Steuerungsanlagen
AV-Technik in Konferenzräumen oder Veranstaltungstechnik
Medizinische Geräte in Kliniken oder Praxen

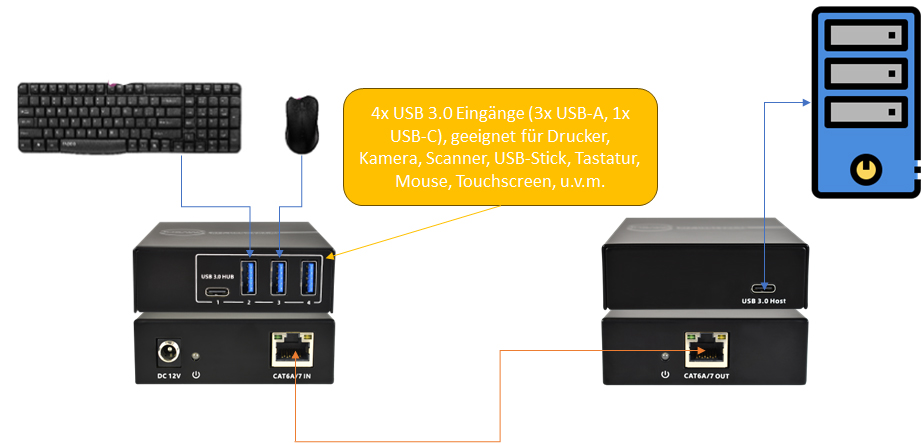

Anschlussdiagramm

Downloads

Technische Daten

Technische Daten:

Transmitter (Tx): USB 3.0, kompatibel mit USB 3.2 Gen1x1 und USB 3.1 Gen1
Receiver (Rx): USB 3.0, abwärtskompatibel mit USB 2.0 und USB 1.1

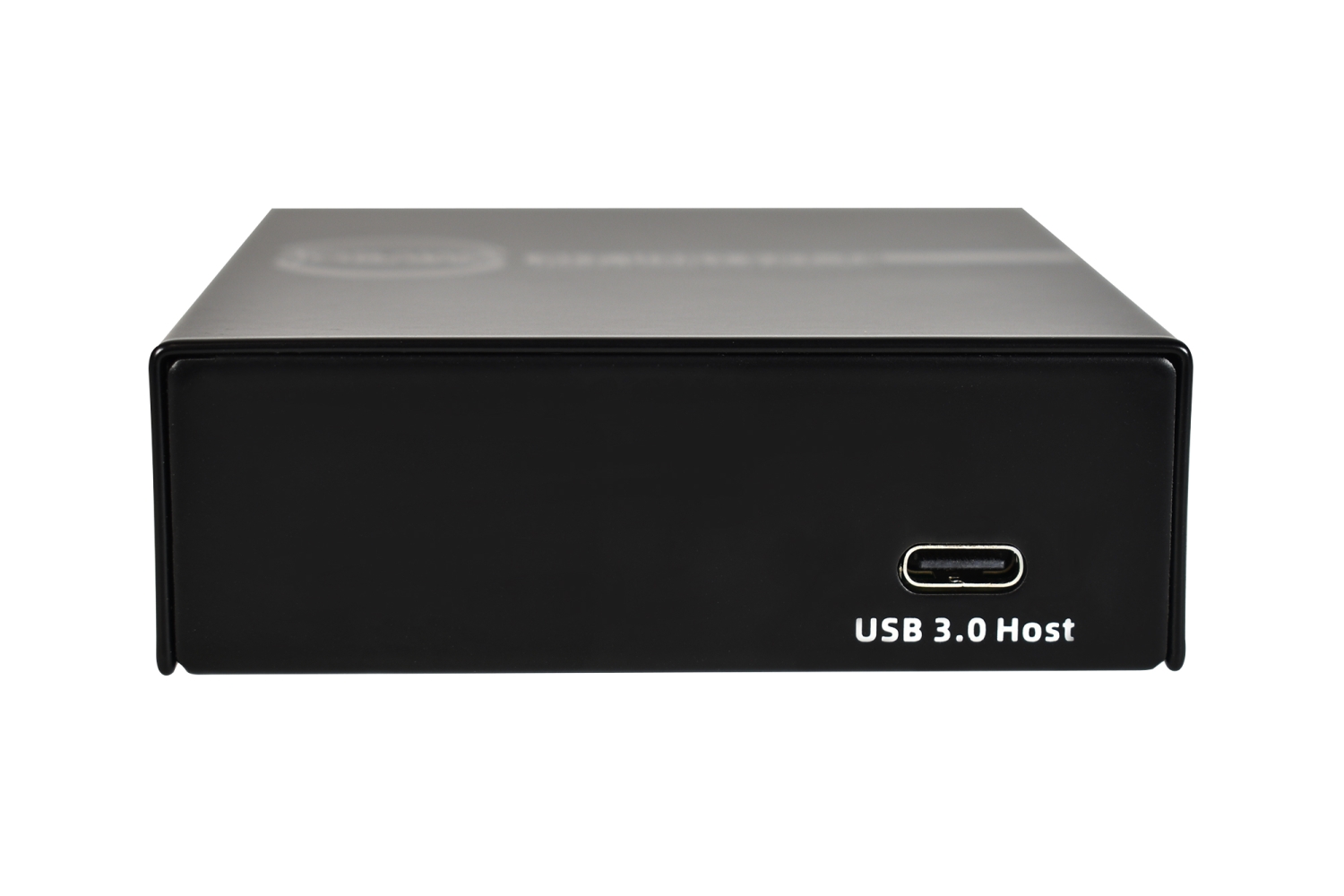

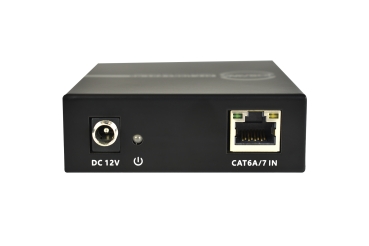

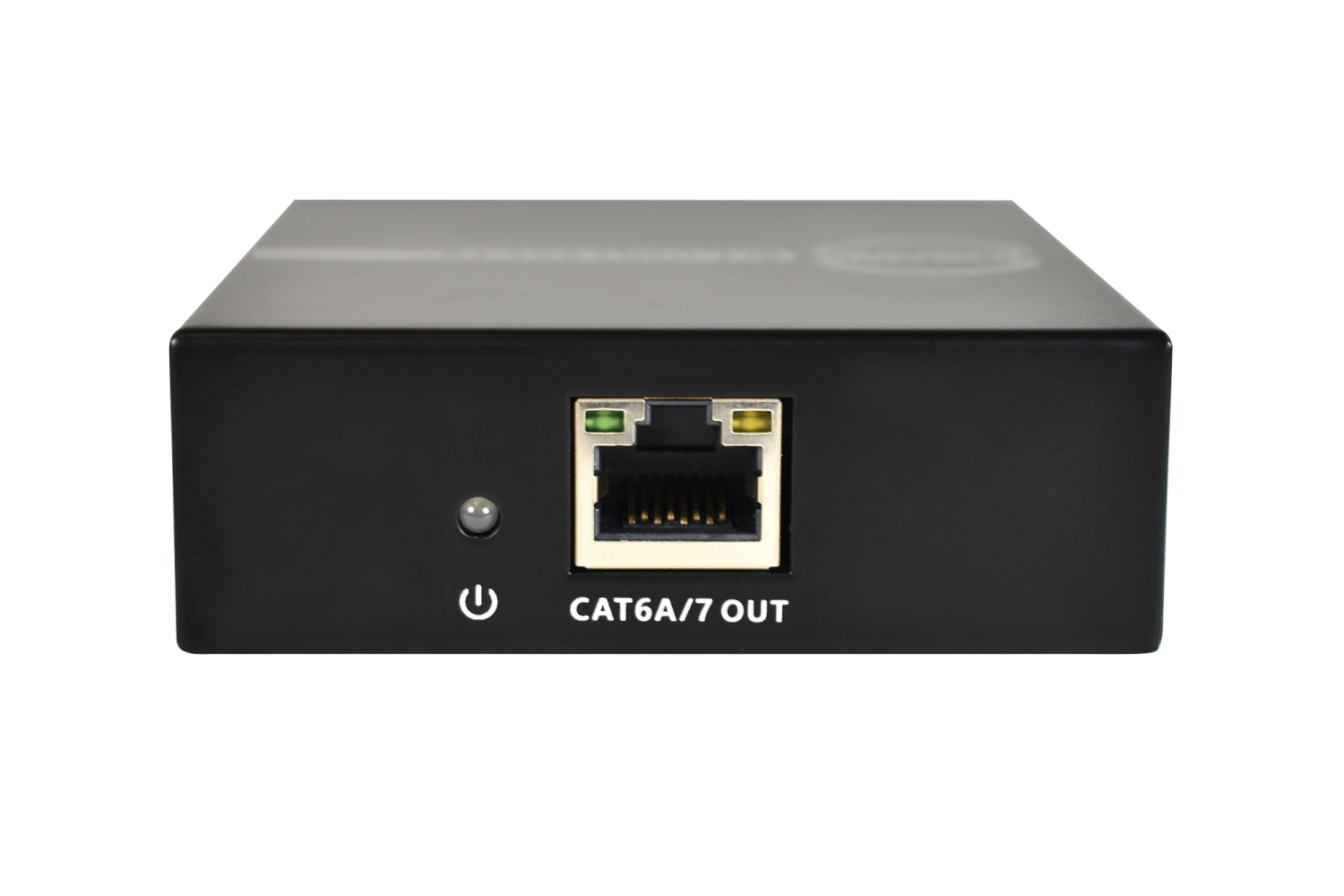

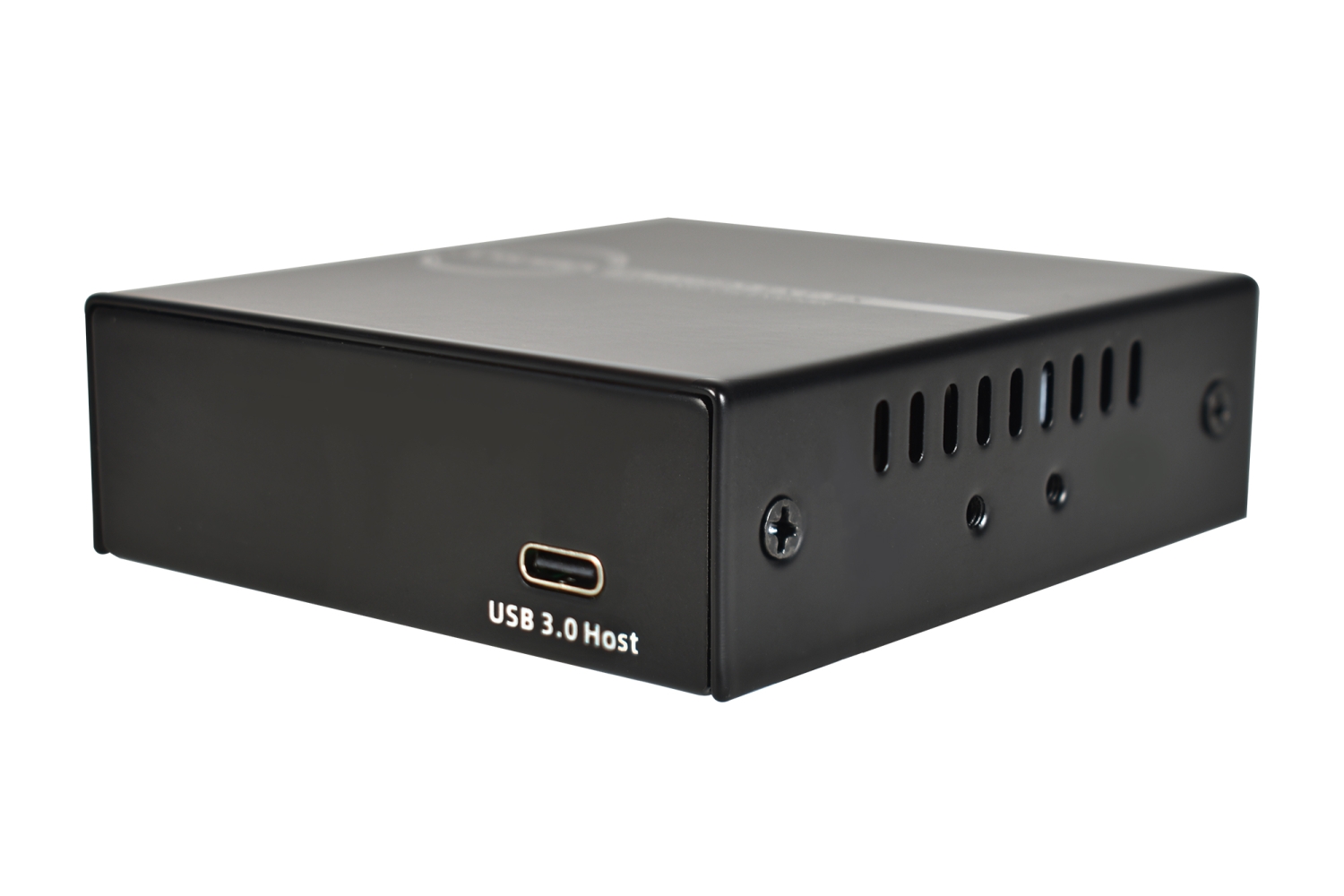

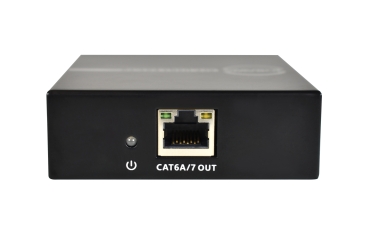

USB-Anschlüsse

Eingänge (Tx): 3 × USB-A 3.0, 1 × USB-C 3.0
Ausgang (Rx): 1 × USB-C 3.0

Unterstützte Geräte: Drucker, Kamera, Scanner, USB-Stick, Tastatur, Maus, Touchscreen u.v.m.
Hot-Plug-Unterstützung: Ja
USB-Hub-Unterstützung: Ja

Übertragung

Cat Standard: CAT6 / CAT6A / CAT7 Netzwerkkabel
Maximale Distanz: Bis zu 80 Meter (262 Fuß)

Stromversorgung (nur RX nötig): DC 12V / 3A

Physikalische Eigenschaften

Gehäusematerial: Metall
Abmessungen: 85 × 76 × 25 mm (L × B × H)
Gewicht: TX: 168 g / RX: 178 g
Farbe: Schwarz

Umgebungsbedingungen

Betriebstemperatur: -20 °C bis +60 °C
Lagertemperatur: -30 °C bis +70 °C
Luftfeuchtigkeit: 0 – 90 % (nicht kondensierend)

Schutzfunktionen

ESD-Schutz: IEC 61000-4-2 Standard
Kontaktentladung: ±4 kV (Stufe 2)
Luftentladung: ±8 kV (Stufe 3)

Ausschreibungstext

VOB/C‑ und DIN 18299-konformen Ausschreibungstext für Josawa USB3‑EXT Video/USB‑Extender

1 Leistungsbeschreibung / Leistungstext
1.1 Allgemeines
Der Auftragnehmer liefert und installiert einen USB‑Extender zur Überbrückung von Entfernungen zwischen Host-Rechner und USB-Geräten über Kupfernetzwerkkabel (CAT6/CAT6A/CAT7). Der Extender besteht aus einem Transmitter (Sender) und einem Receiver (Empfänger). Die Ausführung hat den Anforderungen der VOB/C (DIN 18386 ff. bzw. je nach Leistungsart auch korrespondierende Regelungen) und den Vorgaben der DIN 18299 (Faustregeln für technische Gewerke) zu genügen.

1.2 Technische Anforderungen / Funktionsumfang
Der USB3‑Extender muss mindestens folgende Eigenschaften besitzen:

Produkttyp: USB 3.2 / USB 3.0 Extender über Kupfernetzwerk
Kompatibilität: Abwärtskompatibel zu USB 2.0 / USB 1.1
Usbeingänge (Transmitter): 3 × USB‑A 3.0 + 1 × USB‑C 3.0
USBausgang (Receiver): 1 × USB‑C 3.0
Übertragungsmedium: Einzelnes Netzwerkkabel (Cat6 / Cat6A / Cat7)
Maximale Distanz: bis zu 80 m
Stromversorgung: Nur der Receiver wird mit Strom versorgt (DC 12 V / 3 A), Transmitter wird per PoC (Power over Cable) versorgt
Hot‑Plug und Hub-Unterstützung Geräte dürfen im laufenden Betrieb ein- und ausgesteckt werden; Anschluss von USB‑Hubs muss unterstützt sein
Schutzfunktionen: Integrierter Blitz-, Überspannungs- und ESD-Schutz (gemäß IEC 61000‑4‑2, ±4 kV Kontakt, ±8 kV Luft)
Gehäuse / mechanische Anforderungen: Metallgehäuse, kompakte Abmessungen (≈ 85 × 76 × 25 mm), robust ausgeführt
Betriebstemperatur / Klima: −20 °C … +60 °C, Lagerung −30 °C … +70 °C, relative Luftfeuchte bis 90 % (ohne Kondensation)
Weitere Anforderungen: Störungsfreier Betrieb in industrieller Umgebung, elektrostatisch geschützte Bauteile, Gerätekennung im Betrieb, CE‑Kennzeichnung

1.3 Leistungsumfang
Der Auftragnehmer hat folgende Leistungen zu erbringen:

Lieferung aller erforderlichen Komponenten (Transmitter, Receiver, Netzteile, notwendige Anschlusskabel) in handelsüblicher Qualität.
Prüfung und Freigabe der gelieferten Geräte (Sichtprüfung, Funktionstest).

Montage und fachgerechte Installation:

Montage der Gerätegehäuse an vorgesehene Positionen
Verlegen (oder Nutzung vorhandener) CAT6 / CAT6A / CAT7 Verkabelung einschließlich Anschlussarbeiten
Anschluss des Transmitters an Host-USB-Ports und des Receivers an das USB-Zielgerät
Anschluss der Stromversorgung (nur am Receiver)
Inbetriebnahme und Funktionsprüfung (Datenübertragung, Hot-Plug, Hub-Funktion, Datenrate, Störfreiheit)
Dokumentation der Ausführung: inkl. Schnittstellenbeschreibung, Anschlussplänen, Prüfprotokoll.
Einweisung des Auftraggebers bzw. des Bedienstetenpersonals in Funktion und Bedienung.
Gewährleistung und Nachbesserung gemäß VOB‑Bestimmungen (mindestens 24 Monate, vorbehaltlich vertraglicher Vereinbarung).

1.4 Besondere Bedingungen / Anforderungen

Der Extender muss CE‑konform sein und alle relevanten Normen/Standards einhalten.
Für Steckverbinder, Kabel und Anschlüsse sind nur hochwertige, gewerbliche Komponenten zu verwenden (z. B. geschirmte CAT‑Kabel, geschirmte USB-Kabel).
Die Verlegung der Verbindungskabel hat so zu erfolgen, dass Störeinflüsse (z. B. elektromagnetische Felder) minimiert werden (ggf. getrennte Trassenführung).
Der Anbieter hat die Kompatibilität mit typischen USB-Geräten (z. B. Kamera, Scanner, Touchscreen, Speichergeräte) sicherzustellen.
Im Rahmen der Inbetriebnahme sind Stresstests durchzuführen (z. B. längere Datenübertragungen, Abruf unter Last).
Der Anbieter soll möglichst einen Ersatzgerät‑Pool bzw. Vorhalteleistung für den Fall eines Defekts bereitstellen.

1.5 Abnahme / Prüfungen

Sichtprüfung nach Montage
Funktionstest aller Schnittstellen
Langzeittest (z. B. Datenübertragung über mindestens 30 Minuten mit maximaler Auslastung)
Dokumentierter Prüfbericht mit Messergebnissen (z. B. Datenrate, Fehlerraten)
Abnahme durch den Auftraggeber / seinen Sachverständigen gemäß VOB

1.6 Maßen, Toleranzen, Schnittstellen

Die vorhandene Installationssituation (Abstände, Kabelführung, Kabellängen) ist durch den Auftragnehmer vor Angebotserstellung zu prüfen und zu berücksichtigen.
Längen der Verbindungskabel dürfen die spezifizierte Maximaldistanz (80 m) nicht überschreiten.
Die mechanische Ausführung ist bei Leitungsführung, Kabelführung und Montage den gängigen technischen Regeln (z. B. DIN, VDE) anzupassen.

GAEB-Position

GAEB‑Kurztextposition für Josawa USB3-EXT, Art.-Nr. 23.20.45
Liefern und betriebsfertig montieren eines USB3‑Extender‑Kits „Josawa USB3‑EXT“ zur verlustfreien Verlängerung von USB‑3.2‑Signalen über strukturierte Netzwerkkabel (CAT6/CAT6A/CAT7) bis zu 80 m für medientechnische, audiovisuelle oder IT‑Anwendungen.

Extender‑Set bestehend aus Transmitter und Receiver zur Übertragung von USB‑3.0‑SuperSpeed‑Daten mit vier USB‑Typ‑A‑Ports und einem USB‑Typ‑C‑Port sowie Unterstützung von USB 2.0/1.1‑Geräten (z. B. Drucker, Kamera, Scanner, Tastatur, Maus, Touchscreen). Unterstützt Hot‑Plugging, PoC‑‑Versorgung (Power over Cable) und ist mit ESD‑, Überspannungs‑ und Blitzschutz ausgestattet; robustes Metallgehäuse.

Technische Mindestanforderungen:

Übertragungsstandard: USB 3.2 (SuperSpeed), abwärtskompatibel mit USB 2.0/1.1.
Reichweite: bis 80 m über CAT6/6A/7‑Kabel.
USB‑Ports: 4× USB‑A 3.0 + 1× USB‑C 3.0 (Transmitter‑Eingang) und 1× USB‑C 3.0 Ausgang (Receiver).
Unterstützte Geräte: USB‑Hub, Drucker, Kamera, Scanner, USB‑Flash, Tastatur, Maus, Touchscreen etc.
Hot‑Plug‑Unterstützung, automatische Geräteerkennung.
Schutzfunktionen: ESD‑Schutz, Überspannungsschutz, Blitzschutz.
Gehäuse: robustes Metallgehäuse; Betriebsumgebung gemäß Hersteller.

Fabrikat: TRIUS ProAV / Josawa
Typ: USB3‑EXT oder gleichwertig

Menge: ………
Einheit: Stk.
