Josawa SCK51TS-D

Josawa SCK51TS-D

Art.Nr.:: 23.20.29
Lieferzeit:: Lieferbarkeit auf Anfrage (Ausland abweichend)
Lagerbestand:: Stück

Shop-Funktionen nur für Fachhandelspartner

Auf den Merkzettel

Weiterempfehlen

Beschreibung

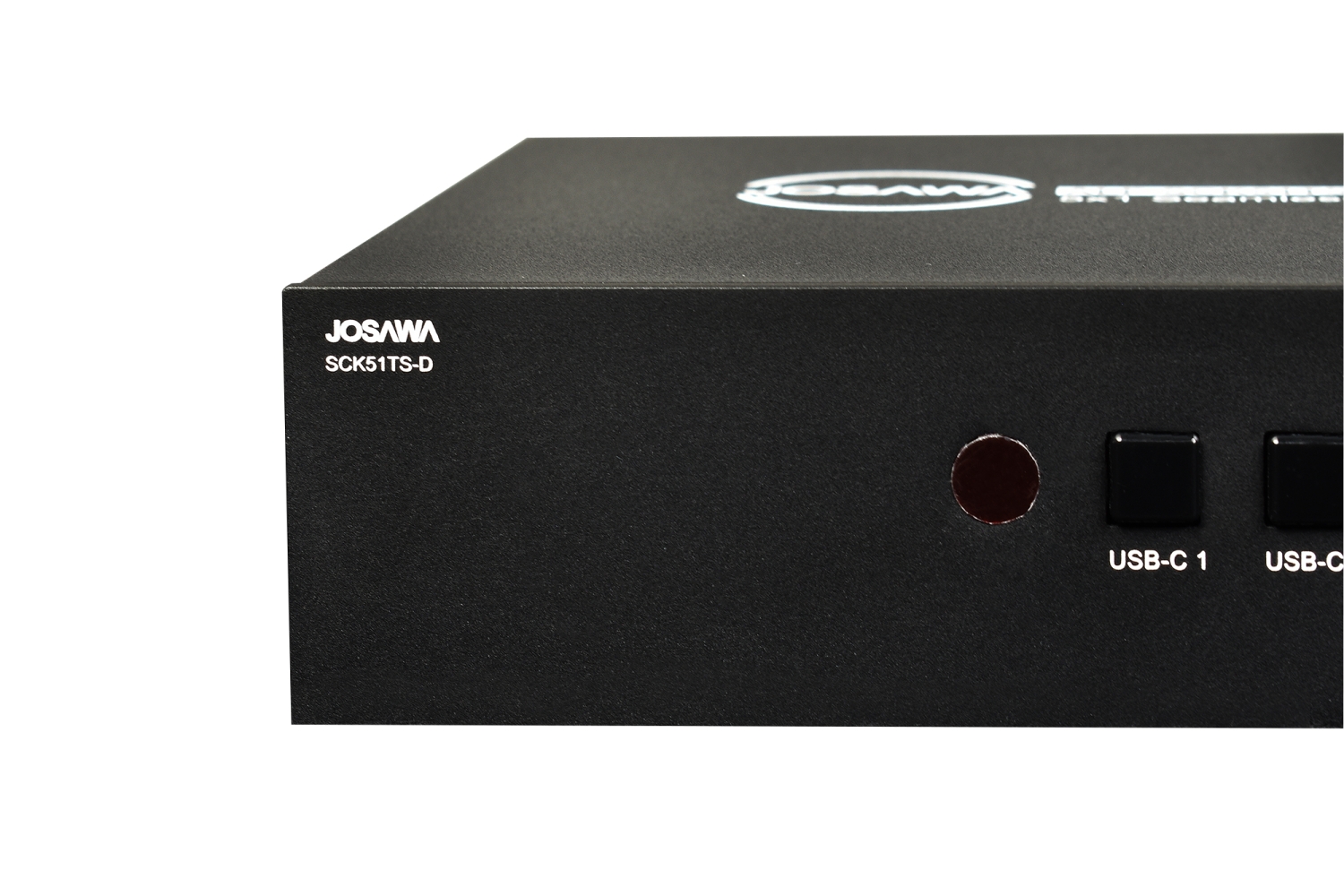

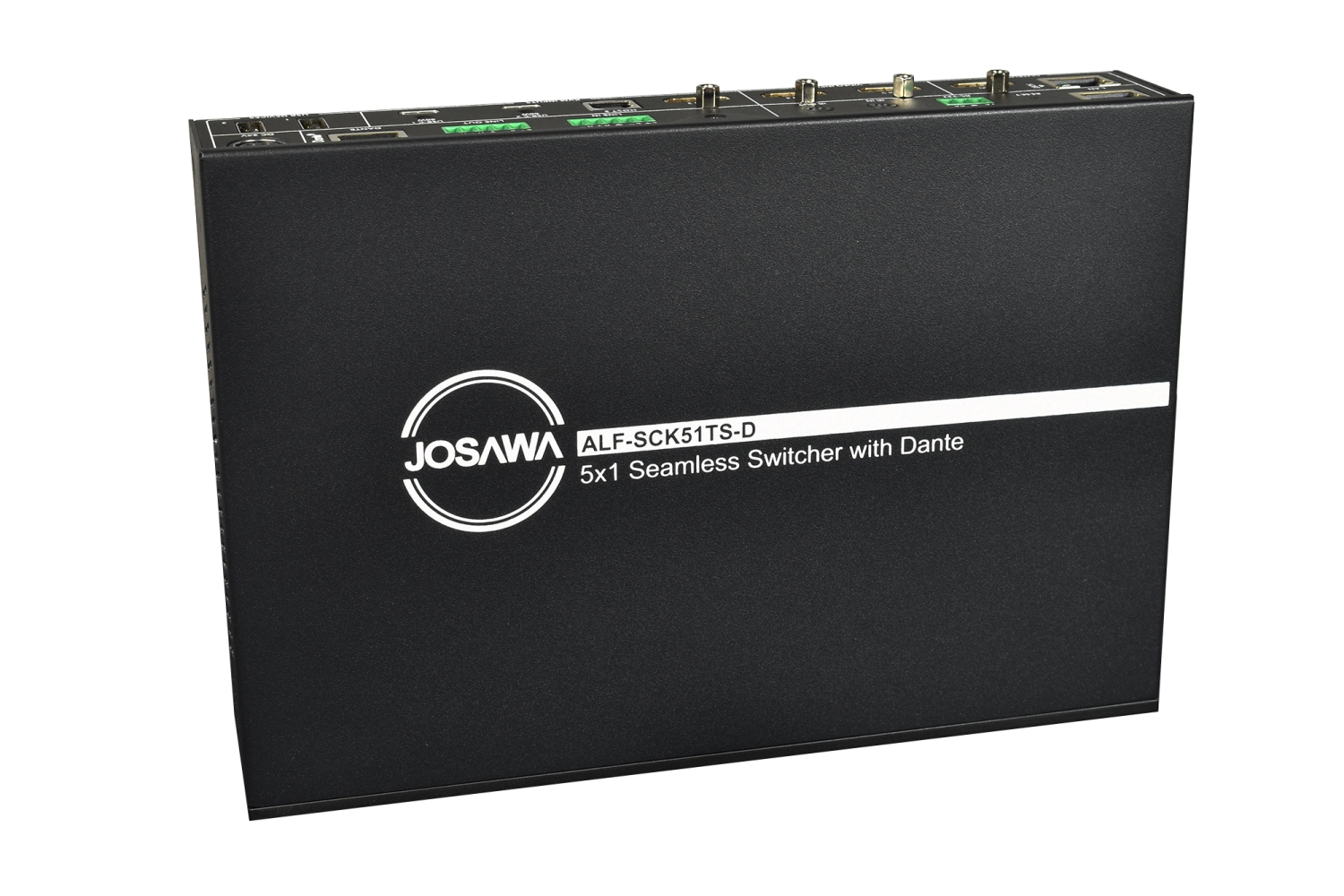

SCK51TS-D

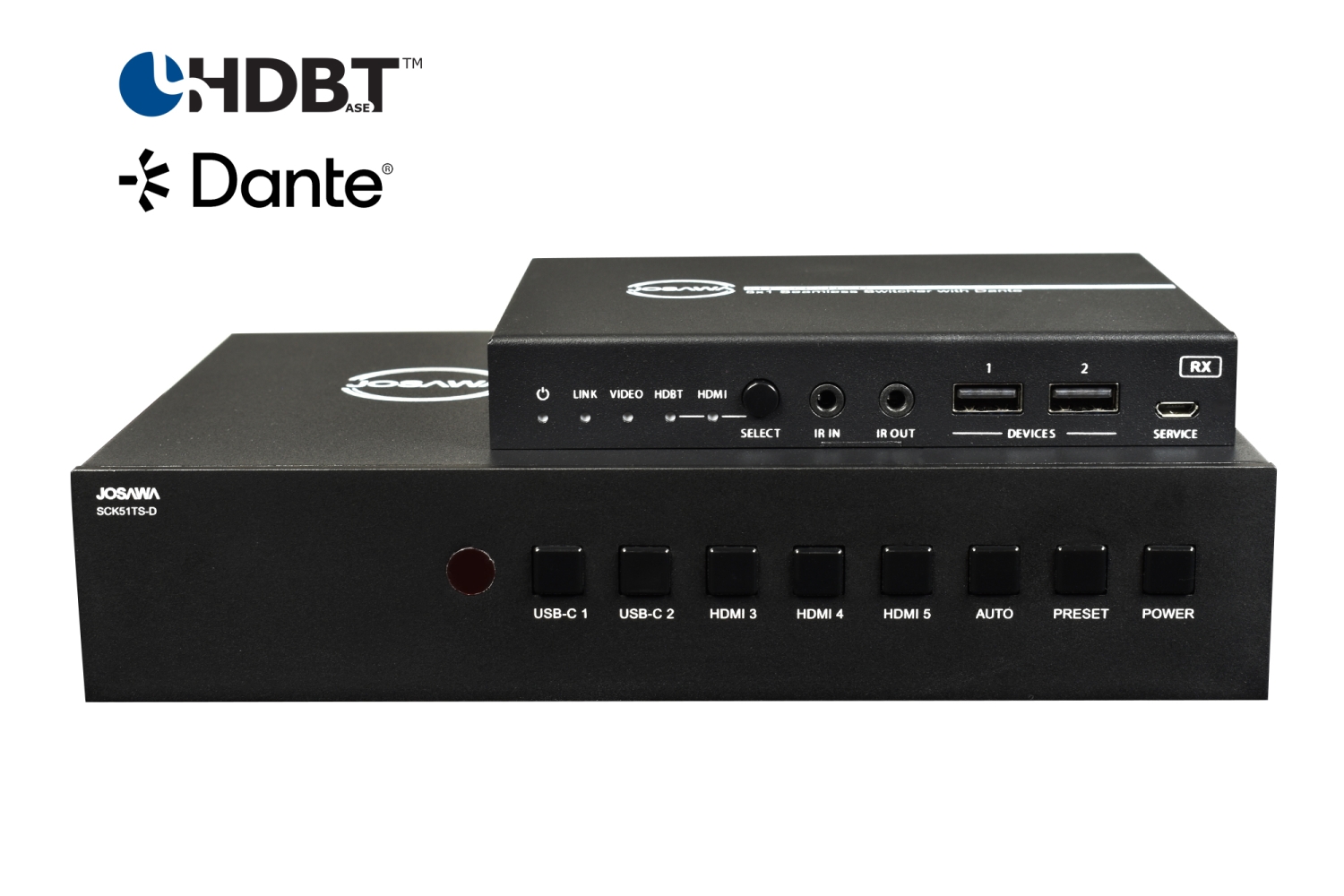

Der neue Josawa SCK51TS-D ist ein nahtloser 5 x 1-Präsentationsumschalter mit HDBaseT-Empfänger, welcher im Lieferumfang enthalten ist. Er unterstützt Videoauflösungen bis zu 4K@60Hz mit einer Chroma Subsampling Rate von 4:4:4, einer 8 Bit Farbtiefe und HCDP 2.2 Kompatibilität. Der SCK51TS verfügt über einer Multi-View-Funktion für die Anzeige mehrerer Quellen auf einem einzigen Bildschirm.

Der HDBaseT Ausgang überträgt das gespiegelte HDMI-Bild auf eine Reichweite von 40 m (4K) oder bis zu 70 m bei einer Auflösung von 1.080p über ein einziges CAT6a Kabel.

Der Matrix-Switcher bietet fünf Videoeingänge: 2x USB-C und 3x HDMI-Eingänge. Jeder USB-C Eingang unterstützt den ALT DP-Modus mit bis zu 4K@60Hz, 4:4:4, 8 Bit Farbtiefe, USB 2.0-Daten und 60 Watt Ladeleistung. Ebenfalls verfügt er über eine Ethernet-über-USB-C-Funktionalität, um den USB-C Quellgeräten den Zugriff auf das Internet zu ermöglichen.

Der SCK51TS hat eine integrierte 2x2 Dante Schnittstelle, um nahtlos an jedes vorhandene Audiosystem mit Dante angeschlossen zu werden. Der Umschalter kann über die Tasten auf der Frontseite, der Fernbedienung oder über API-Befehle per RS232 & TCP/IP gesteuert werden. Eine integrierte GUI bietet die Einrichtung und Steuerung über die Weboberfläche.

Eigenschaften

Produkteigenschaften:

HDMI 2.0b, HDCP 2.2, 18 Gbit/s 4K bei 60 Hz 4:4:4
5x 1 nahtlose Umschaltung und Multi-Viewer

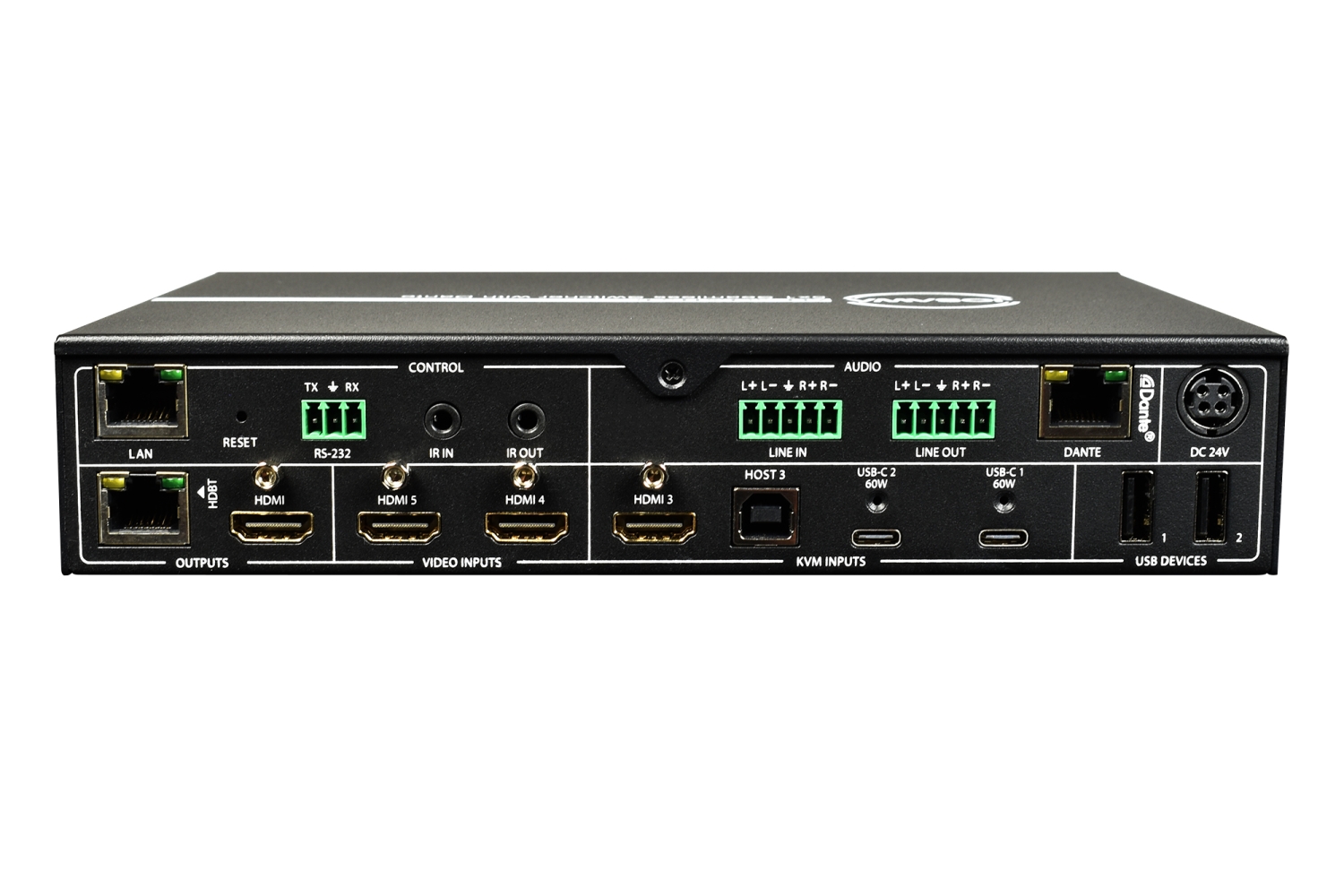

Umschalteingang: 2x USB C, 3x HDMI, 1x analoges Audio, 1x Dante 2CH, USB-Host, 2x USB-Peripherieeingänge
Umschaltausgang: 1x HDMI und 1x HDBT gespiegelt, 1x analoges Audio, 1x Dante 2CH

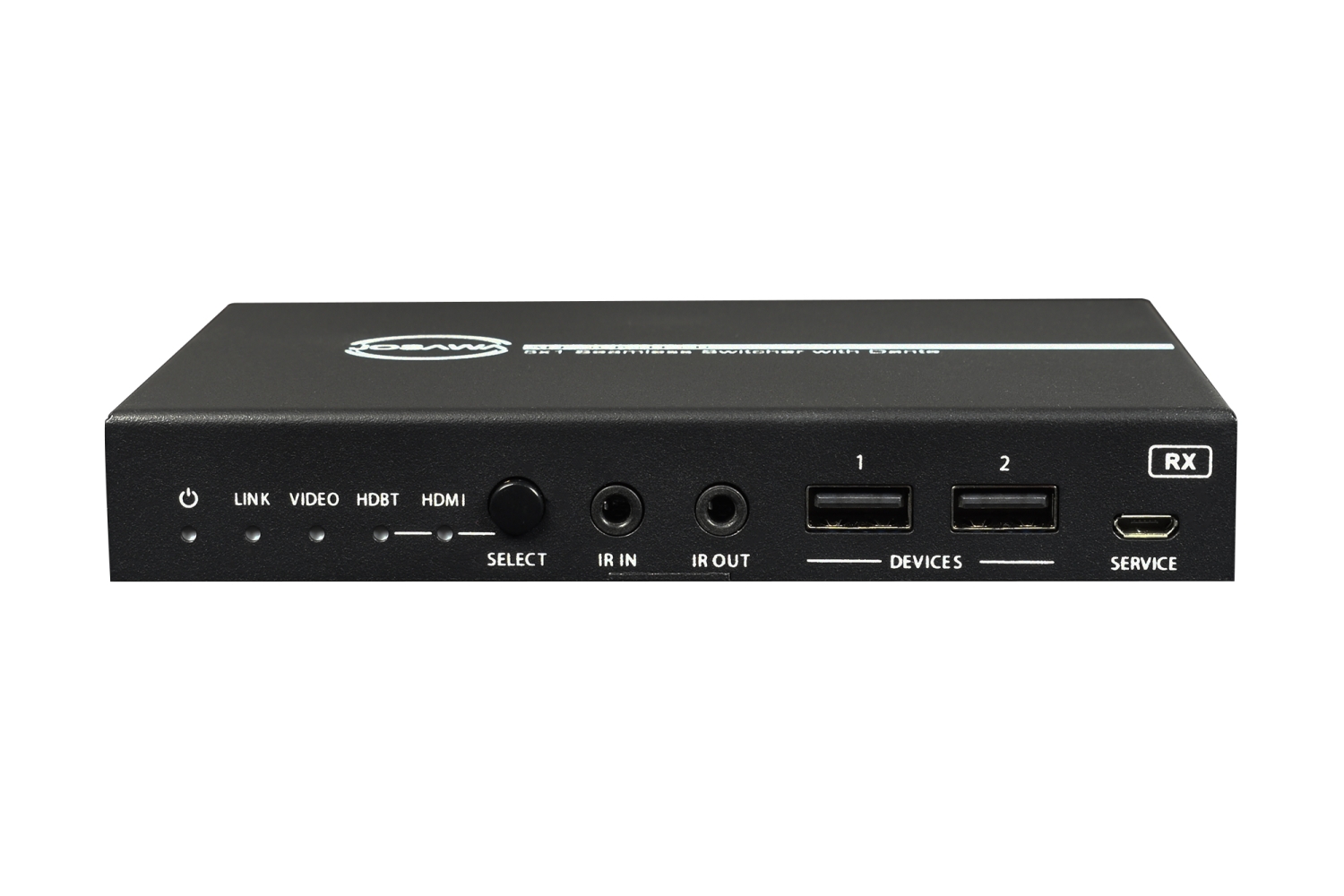

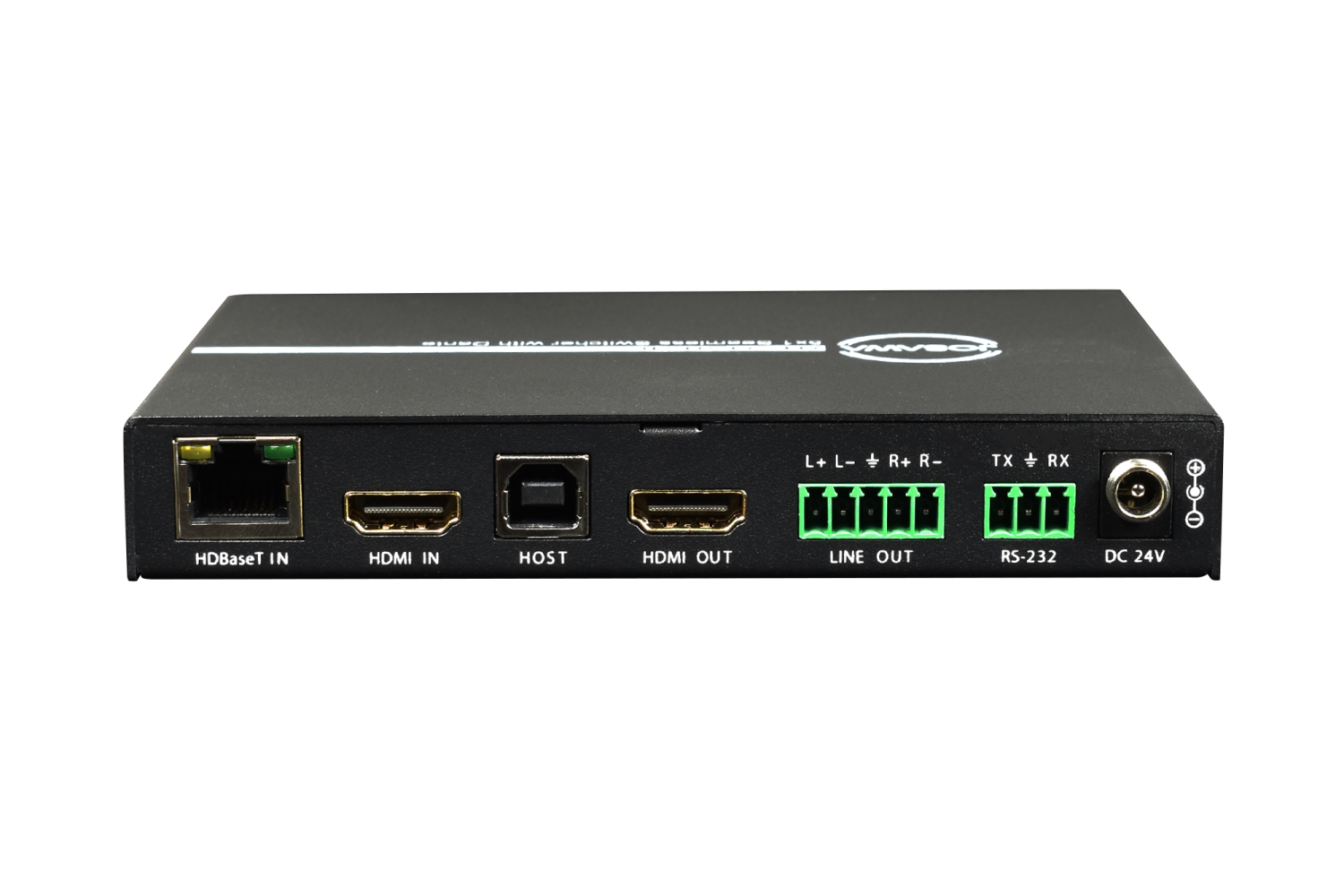

Empfängereingang: 1x HDMI, 1x HDBaseT, 1x USB-Host
Empfängerausgang: 1x HDMI, 1x Analoges Audio, RS232
Automatischer oder manueller Schaltmodus
HDMI- und HDBaseT-gespiegelte Ausgänge
USB-C unterstützt den ALT DP-Modus für A/V, USB 2.0, 100 M Ethernet und 60 W Ladspannung
Lokales USB 2.0 KVM-Switching und Erweiterung von USB 2.0 über HDBT 3.0
USB-Host-Anschlüsse am TX und RX.
Unkomprimiertes 4K über HDBT 3.0 bis zu 40 m über ein einzelnes Cat6a-Kabel
Unkomprimiertes 1080P über HDBT 3.0 bis zu 70 m über ein einzelnes Cat6a-Kabel
PoH über HDBT zur Stromversorgung vom Receiver
Audio-embedding und De-embedding
Audio-DSP für Verstärkung, Equalizer, Lautstärke und Delay
Dante 2×2 Audio-Ein- und Ausgang
CEC/RS 232 steuert externes Gerät EIN/AUS
EDID-Verwaltung

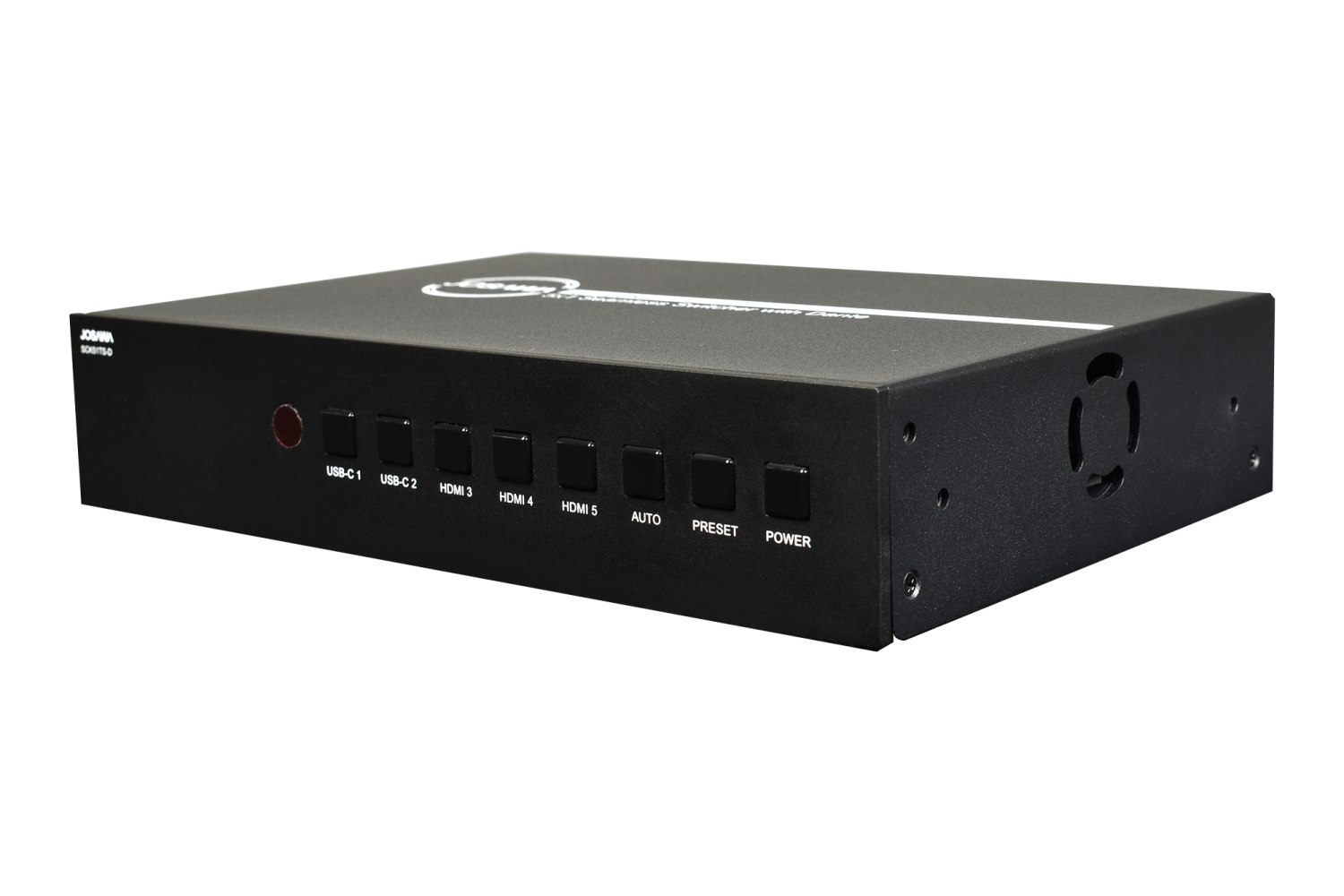

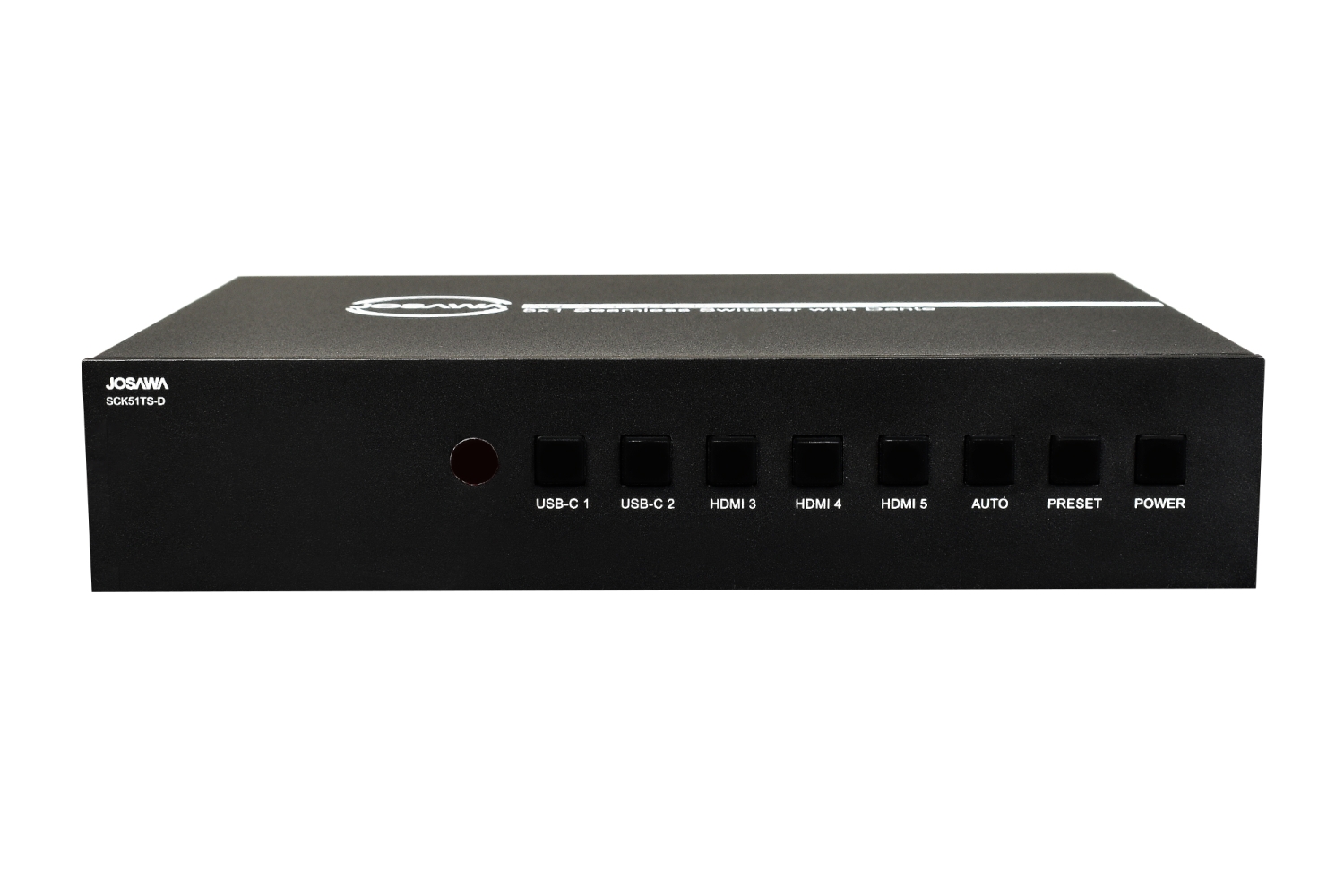

Frontplattentasten, Fernbedienung, RS 232, TCP/IP und Web-GUI-Steuerung

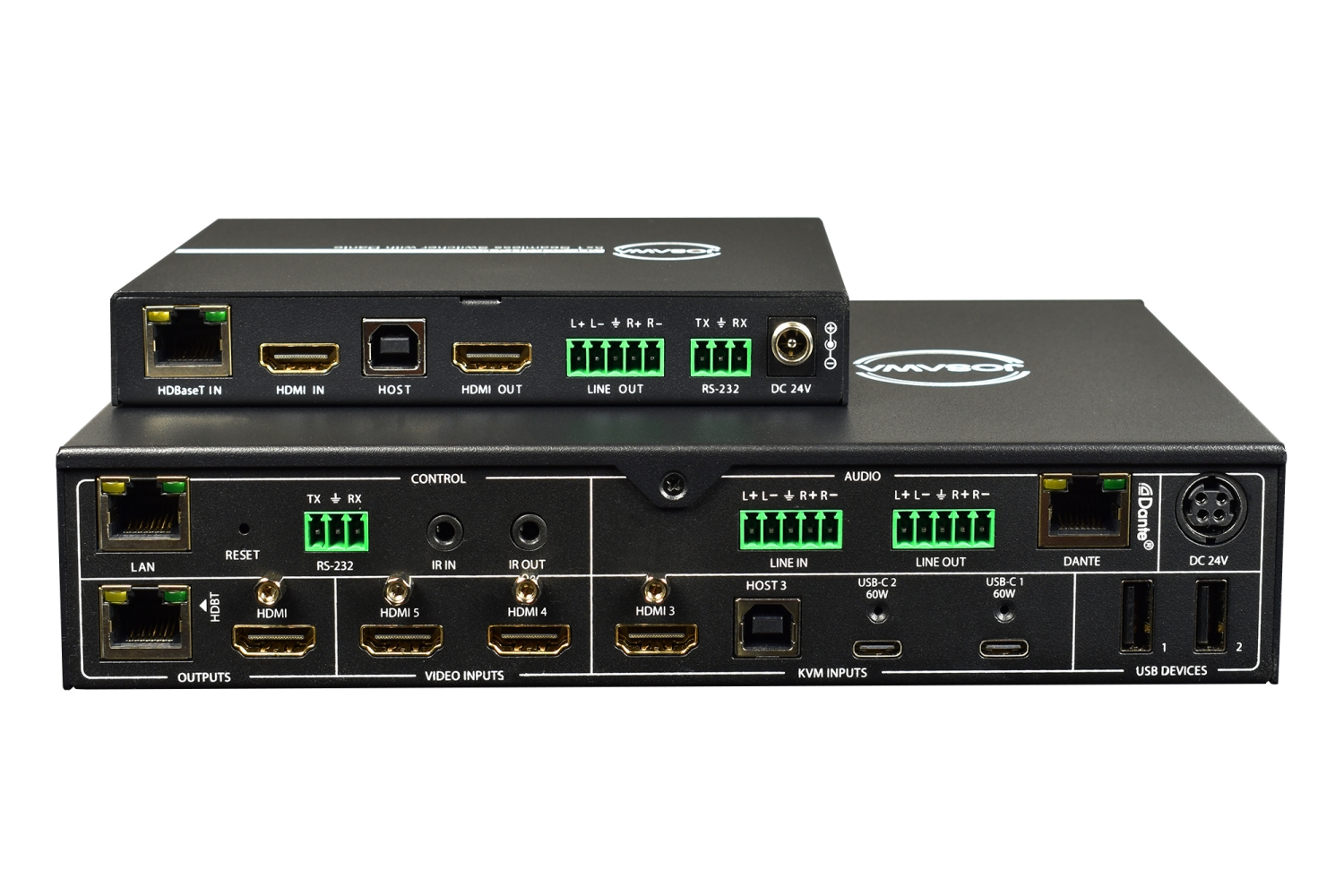

HDBaseT Empfänger im Lieferumfang
7 Jahre Garantie

Anschlussdiagramm

Videos/Landingpages

Downloads

Technische Daten

Technische Spezifikationen:

HDMI: HDMI 2.0b

HDCP: HDCP 2.2

DP-Version: DP 1.2

Videobandbreite: 18 Gbit/s

USB-Bandbreite: TX USB-Devices an TX-Host/USB-C: 480 Mbit/s | RX-USB-Geräte an TX-HOST / USB-C: 350 Mbit/s | RX-USB-Geräte an RX-HOST: 480 Mbit/s

Netzwerkbandbreite (LAN und USB-C Verbindung): 100 Mbit/s

Eingangsvideoauflösung: 480i ~1080p50/60Hz, 4Kx2K@24/30Hz, 4K2K@50Hz/60Hz 4:4:4

Ausgabevideoauflösung: Auto, 3840x2160p60, 3840x2160p50, 4096x2160p60, 4096x2160p50, 3840x2160p30, 3840x2160p25, 1920x 1200p60RB, 1920x1080p60, 1920x1080p50, 1360x768p60,1280x800p60, 1280x720p60, 1280x720p50, 1024x768p60

IR: 12Vp-p

IR-Frequenz. Breitband 20k - 60kHz

Farbtiefe: Eingabe: 8/10/12-Bit, 8-Bit (4K60Hz 4:4:4) Ausgabe: 8-Bit

Farbraum: RGB, YCbCr 4:4:4 / 4:2:2, YUV 4:2:0

Audioformate: LPCM 2.0

Audio-Abtastrate: 48 kHz

Übertragungsreichweite: 1080P und 4K30 – 70 m; 4K60 – 40 m

HDR: HDR-Eingang unterstützt HDR, der Ausgang unterstützt HDR nicht.

Eingangsimpedanz: 10K Ohm

Ausgangsimpedanz: 330 Ohm

Line-Eingangspegel (maximal): 8,2 dBu (2 Vrms) bei symmetrischem oder unsymmetrischem Audio

Line-Ausgangspegel (maximal): 8,2 dBu (2 Vrms) bei symmetrischem Audio, 2,2 dBu (1 Vrms) bei unsymmetrischem Audio

Frequenzgang (+0,5 dB, -1 dB): 20 Hz bis 20 kHz

Audioausgabe-Synchronisierungsverzögerung: 0 bis 50 ms

Audio-Rauschabstand: 93 dB bei 2 Vrms, 1 kHz A-gewichtet

Ausschreibungstext

VOB/C- und DIN 18299-konforme Ausschreibungstext für Josawa SCK51TS-D 5×1 Seamless Presentation Switcher mit HDBaseT:

1. Leistung: Präsentations-Switcher „Alfatron SCK51TS-D“
Hersteller / Modell: Josawa
Kurzbeschreibung: Seamless 5‑in‑1 Video-/Audio‑Switcher inkl. HDBaseT‑Receiver. Zwei USB‑C‑ und drei HDMI‑Eingänge, ein HDMI‑ und ein HDBaseT‑Ausgang, Multiview‑Funktion, Dante‑Audio‑Integration, EDID‑ und HDCP‑2.2‑Management. 7 Jahre Garantie

2. Lieferumfang
1× SCK51TS‑D Switcher (TX)
1× HDBaseT‑Receiver (RX)
1× IR‑Emitterkabel + 1× IR‑Receiverkabel (1,5 m)

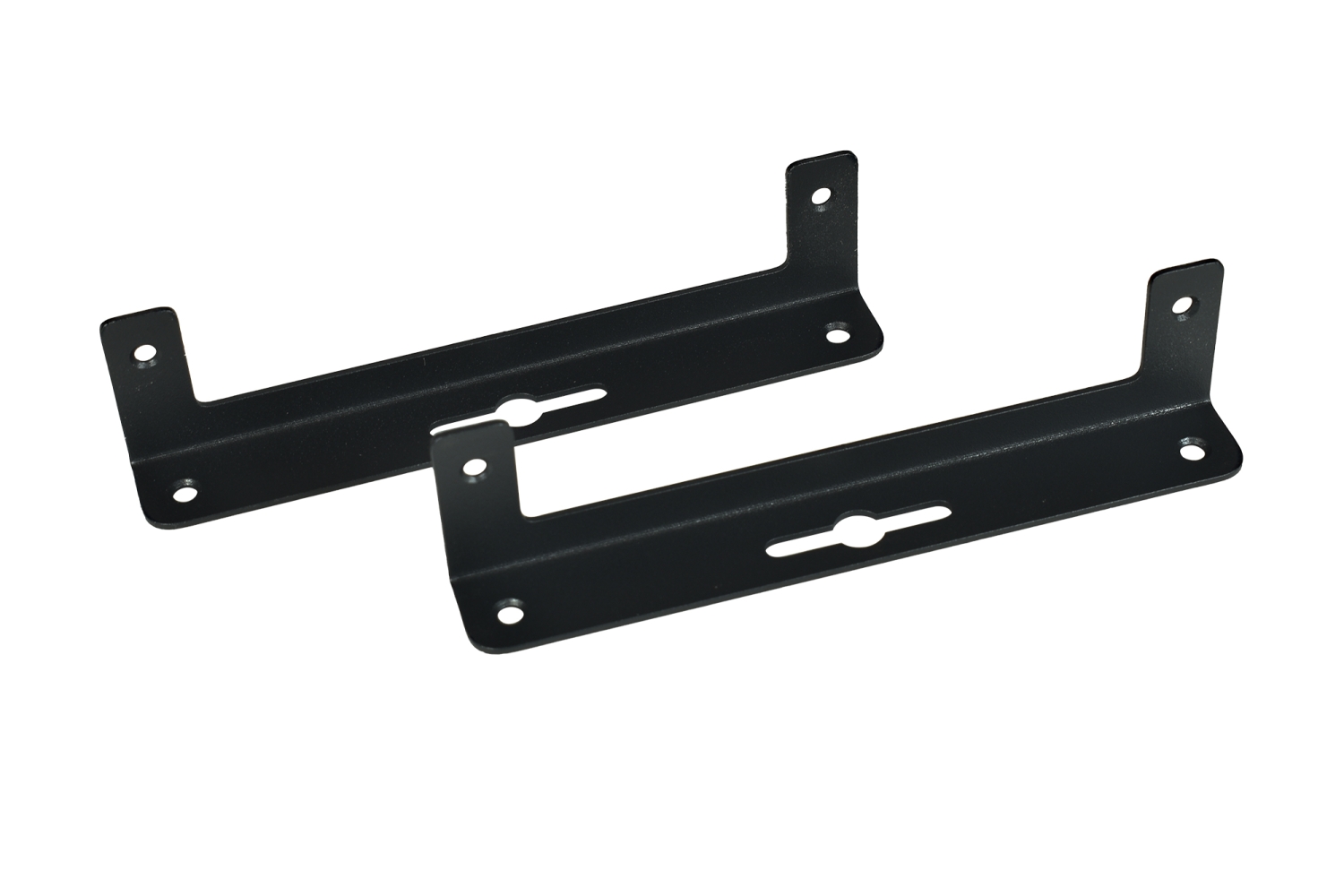

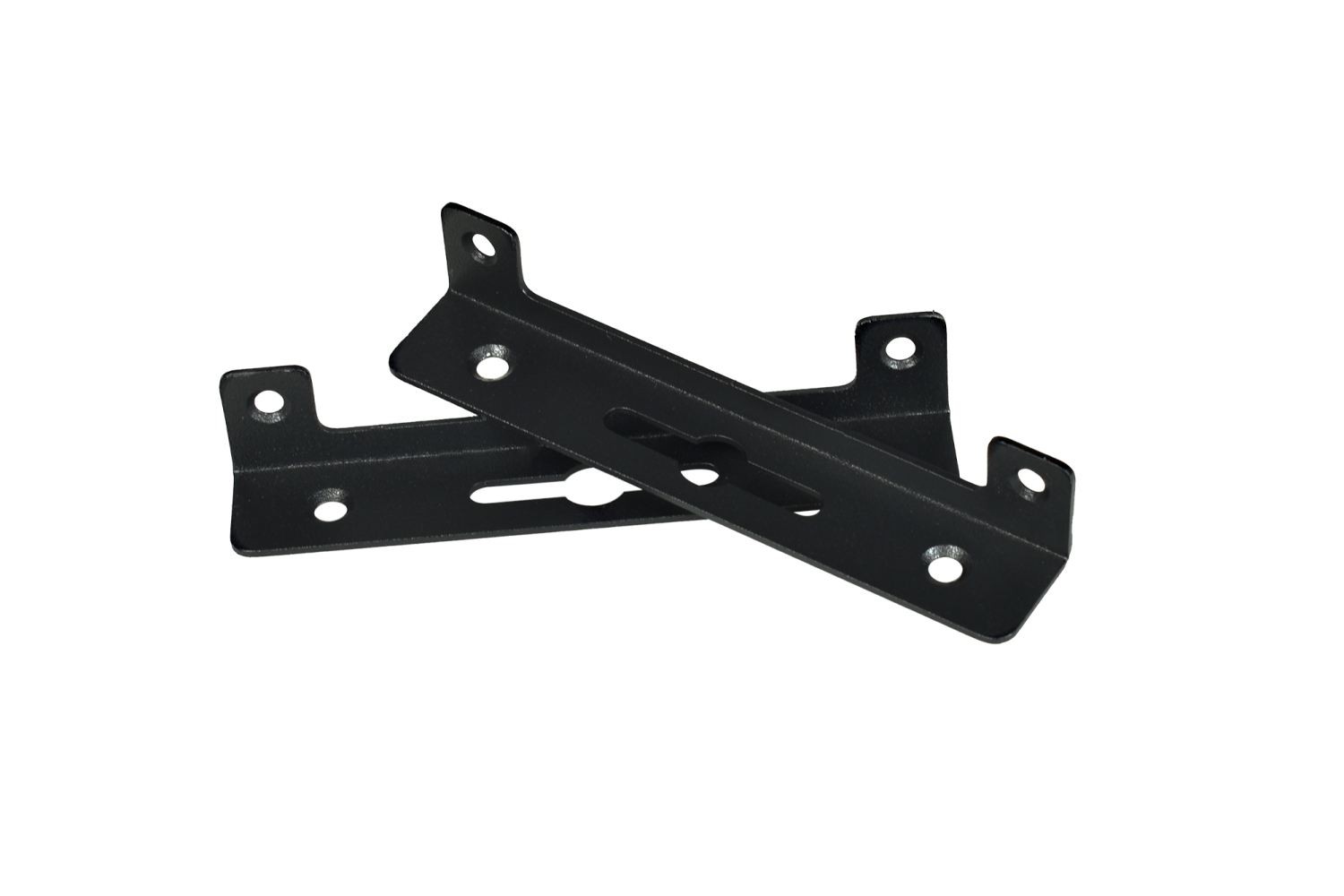

USB‑Kabel, Phoenix‑Steckverbinder (3- & 5‑polig), Montage‑Ohren, Schrauben
Netzteil 24 V DC (Desktop), IR‑Fernbedienung

3. Technische Merkmale

Video: Bis zu 4K@60 Hz 4:4:4 (HDMI 2.0b), HDCP 2.2, 18 Gbps
Eingänge: 2× USB‑C (ALT‑DP, 60 W Ladefunktion, 100 Mbit Ethernet, USB‑KVM), 3× HDMI, 1× analoger Audio, Dante Audio (2‑Kanäle)
Ausgänge: 1× HDMI, 1× HDBaseT (gespiegelt), analoger Audio, Dante (2‑Kanäle)
HDBaseT‑Reichweite: 4K bis 40 m, 1080p bis 70 m über Cat6a
Funktionen: nahtloses Umschalten, Multi‑View, PoE, Audio‑DSP (Gain, EQ, Delay), Audio‑Embed/De‑Embed, IR/RS‑232/CEC Steuerung, Web‑GUI, EDID‑Management
USB‑Funktion: USB‑2.0‑Daten + KVM‑Switching über HDBaseT
ESD‑Schutz: ±8 kV Luft, ±4 kV Kontakt
Garantie: 7 Jahre

4. Technische Anforderungen (DIN 18299 / VOB Teil C)

Sicherheit & EMV: CE‑gekennzeichnet, ESD‑abgesichert; geeignet für professionelle AV‑Installation
Funktionalität: HDCP‑2.2‑Konformität, stabile EDID‑Verwaltung, Multiview & nahtloses Umschalten
Integration: rack- oder möbelmontierbar, werkzeuglos zugängliche Schnittstellen, PoE‑Unterstützung für Rx
Bedienung & Steuerung: Front‑Panel, IR‑Fernbedienung, RS‑232, TCP/IP, Web‑GUI, automatische Displayansteuerung
Leistungsnachweis: Tests bei 4K und 1080p, Multiview‑Darstellung, AudioDSP, USB‑KVM via HDBaseT, PoE‑Funktion, Steuerungsschnittstellen, ESD‑Schutz
Garantiebedingungen: ≥ 5 Jahre; hier 7 Jahre Hersteller-Garantie

5. Ausführung & Abnahme

Aufbau gemäß Herstellerhandbuch und DIN 18299, ordnungsgemäße Kabelführung (HDMI, Cat6a, Strom, Audio, USB)
EDID‑Einrichtung und Erprobung aller Eingänge/Ausgänge
Funktionstest:
- Nahtloses Switching 5 Quellen
- Multiview‑Anzeige
- 4K‑Signal über HDMI/HDBaseT
- Audio‑DSP und Dante‑Routing
- USB‑KVM und Ethernet über USB‑C
- Steuerung über IR, RS‑232, TCP/IP, CEC
Dokumentation: Seriennummern, Konfigurationsdetails, Prüfbericht, Datenblätter, Bedienungsanleitung, Abnahmeprotokoll

6. Besondere Hinweise

Hersteller/Vertrieb: Josawa, Vertrieb TRIUS Pro‑AV, 7 Jahre Garantie
Gerät ideal für moderne Konferenzräume mit Video‑Conf‑Systemen (Dante- und USB‑KVM‑Einbindung)
Ausschreibungstext ausformulieren: „5‑in‑1 Seamless‑Switcher mit HDBaseT, Multiview, Dante Audio, USB‑C‑KVM, EDID/HDCP‑Management, Steuerung über IR/RS‑232/TCP‑IP, 7 Jahre Garantie“
