NewHank DConXi
NewHank DCon-Serie
Die NewHank DCon-Serie umfasst drei hochinteressante Produkte, die alle so konzipiert sind, dass sie in Standard-Unterputzdosen mit 50 mm Tiefe passen und mit gängigen EU-Abdeckrahmen kompatibel sind – ideal für eine nahtlose Integration in AV-Umgebungen im gewerblichen, Bildungs-, Konferenz- oder auch Heimbereich.
Die Befestigungsplatte kann mit zwei Schrauben, die 60 mm voneinander entfernt sind, entweder horizontal oder vertikal, in einer Unterputzdose montiert werden. DCon wird mit einem 90 x 90 mm Rahmen geliefert. Alternativ kann auch jeder von diversen Schaltgeräteherstellern bereitgestellte Rahmen verwendet werden, der der DIN 49 075 (50 x 50 mm Frontplatte) entspricht.

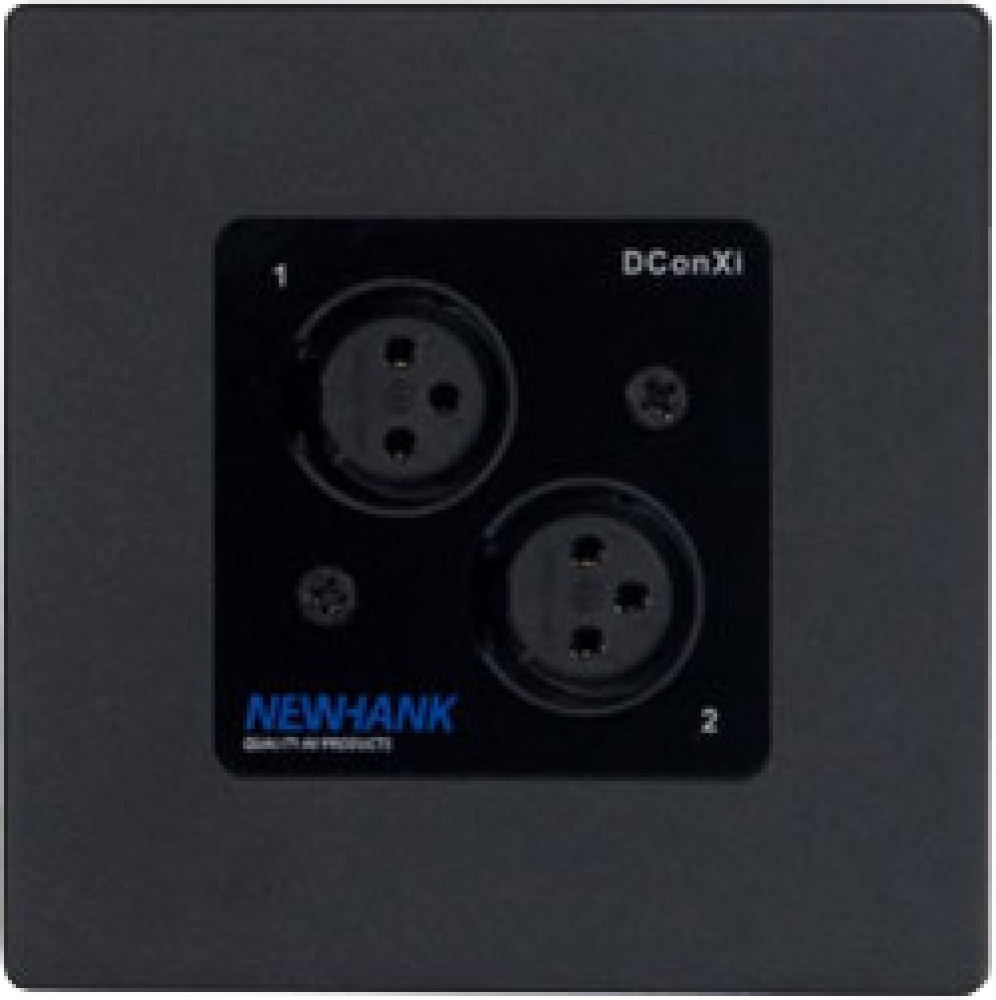

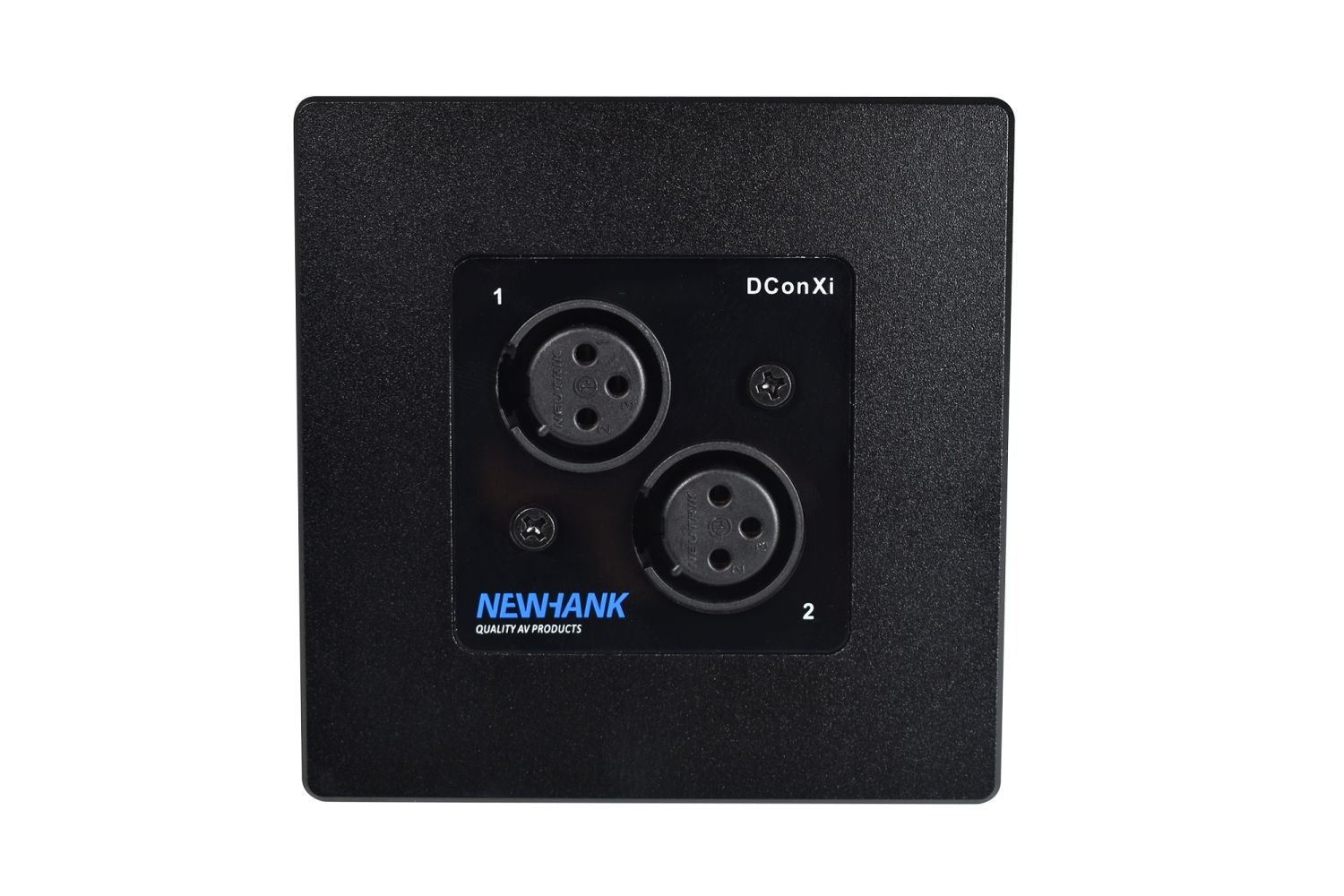

DConXi
Dieses Zwei-Kanal-XLR-Eingangspanel wandelt analoge Audiosignale in Dante um, dem Industriestandard für Audio-over-IP. Jeder Eingang ist mit einem einstellbaren Vorverstärker ausgestattet, der bis zu 42 dB Verstärkung sowie einen digitalen Gain von -100 bis +27 dB bietet. Zusätzlich ist eine schaltbare Phantomspeisung integriert, um auch Kondensatormikrofone nutzen zu können. DConXI stellt außerdem eine API zur Verfügung, um die Integration in Steuerungssysteme von Drittanbietern zu ermöglichen – ideal für maßgeschneiderte AV-Installationen.
DConFigure
NewHank DConFigure ist ein leistungsstarkes, benutzerfreundliches Software-Tool, mit dem Integratoren alle DCon-Geräte im Netzwerk zentral verwalten und konfigurieren können. Diese kostenlose Software ermöglicht die einfache Einrichtung mehrerer DCon-Panels, die mit demselben Netzwerk verbunden sind – ideal für eine effiziente Verwaltung von groß angelegten Installationen bei minimalem Aufwand.
Öffne einfach das Programm, wähle das verwendete Subnetz aus und klicke auf „Netzwerk scannen“, um eine Übersicht aller verfügbaren Geräte zu erhalten. Wähle das zu konfigurierende Gerät aus, um dessen aktuelle Einstellungen anzuzeigen und Parameter zu ändern. Die Software findet man in der Rubrik Downloads "Software".
Die NewHank DCon-Serie umfasst drei hochinteressante Produkte, die alle so konzipiert sind, dass sie in Standard-Unterputzdosen mit 50 mm Tiefe passen und mit gängigen EU-Abdeckrahmen kompatibel sind – ideal für eine nahtlose Integration in AV-Umgebungen im gewerblichen, Bildungs-, Konferenz- oder auch Heimbereich.
Die Befestigungsplatte kann mit zwei Schrauben, die 60 mm voneinander entfernt sind, entweder horizontal oder vertikal, in einer Unterputzdose montiert werden. DCon wird mit einem 90 x 90 mm Rahmen geliefert. Alternativ kann auch jeder von diversen Schaltgeräteherstellern bereitgestellte Rahmen verwendet werden, der der DIN 49 075 (50 x 50 mm Frontplatte) entspricht.
DConXi
Dieses Zwei-Kanal-XLR-Eingangspanel wandelt analoge Audiosignale in Dante um, dem Industriestandard für Audio-over-IP. Jeder Eingang ist mit einem einstellbaren Vorverstärker ausgestattet, der bis zu 42 dB Verstärkung sowie einen digitalen Gain von -100 bis +27 dB bietet. Zusätzlich ist eine schaltbare Phantomspeisung integriert, um auch Kondensatormikrofone nutzen zu können. DConXI stellt außerdem eine API zur Verfügung, um die Integration in Steuerungssysteme von Drittanbietern zu ermöglichen – ideal für maßgeschneiderte AV-Installationen.
DConFigure
NewHank DConFigure ist ein leistungsstarkes, benutzerfreundliches Software-Tool, mit dem Integratoren alle DCon-Geräte im Netzwerk zentral verwalten und konfigurieren können. Diese kostenlose Software ermöglicht die einfache Einrichtung mehrerer DCon-Panels, die mit demselben Netzwerk verbunden sind – ideal für eine effiziente Verwaltung von groß angelegten Installationen bei minimalem Aufwand.
Öffne einfach das Programm, wähle das verwendete Subnetz aus und klicke auf „Netzwerk scannen“, um eine Übersicht aller verfügbaren Geräte zu erhalten. Wähle das zu konfigurierende Gerät aus, um dessen aktuelle Einstellungen anzuzeigen und Parameter zu ändern. Die Software findet man in der Rubrik Downloads "Software".
Eigenschaften:
- 2-Kanal XLR-Wandeinbau-Panel für den Einbau in Standard EU-Hohlraumdosen
- 2x Analog-Audio auf Dante
- Eingangsempfindlichkeit: +4dBu
- Dynamischer Bereich & SNR: >100dB
- POE IEEE 802.3af, Class 0
- Analoge Vorverstärkung: 0-42dB
- 48V pro Kanal zuschaltbar
- 2x Neutrink XLR (female)
- Ultimo UXT Dante / AES67
- UDP API
- Rahmen: 90 x 90 mm; Befestigungsplatte 71 x 71 mm

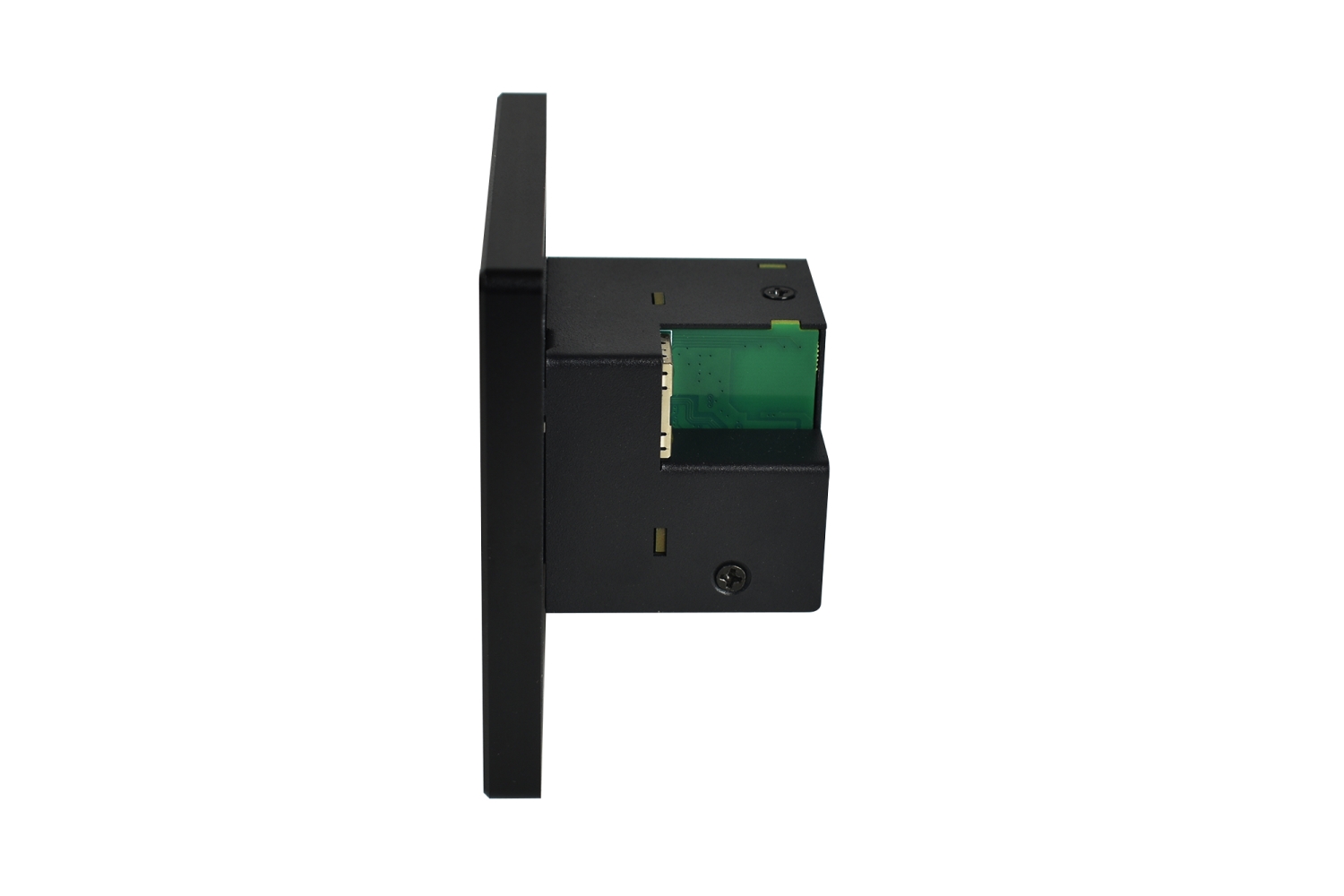

- Wandeinbau: 46 x 46 x 46 mm; Gesamttiefe: 54 mm
_Onlinebutton.jpg)
Technische Daten
Elektrisch
Mechanisch
Montage:
Verpackung
Allgemein
Elektrisch
- Frequenzgang: 20 Hz - 20 kHz, ±0,5 dB
- Abtastrate: 48 kHz
- Bit-Tiefe: 24
- Vorverstärker: Analogverstärkung 0-42 dB + Digital -100 bis +27 dB; 48V Phantomspeisung pro Kanal
- Stromversorgung: Power over Ethernet, IEEE 802.3af, Klasse 0
- Stromverbrauch: 2 Watt
- Betriebstemperatur: -10 bis +40 °C
- Betriebsfeuchtigkeit: 5 - 95 %

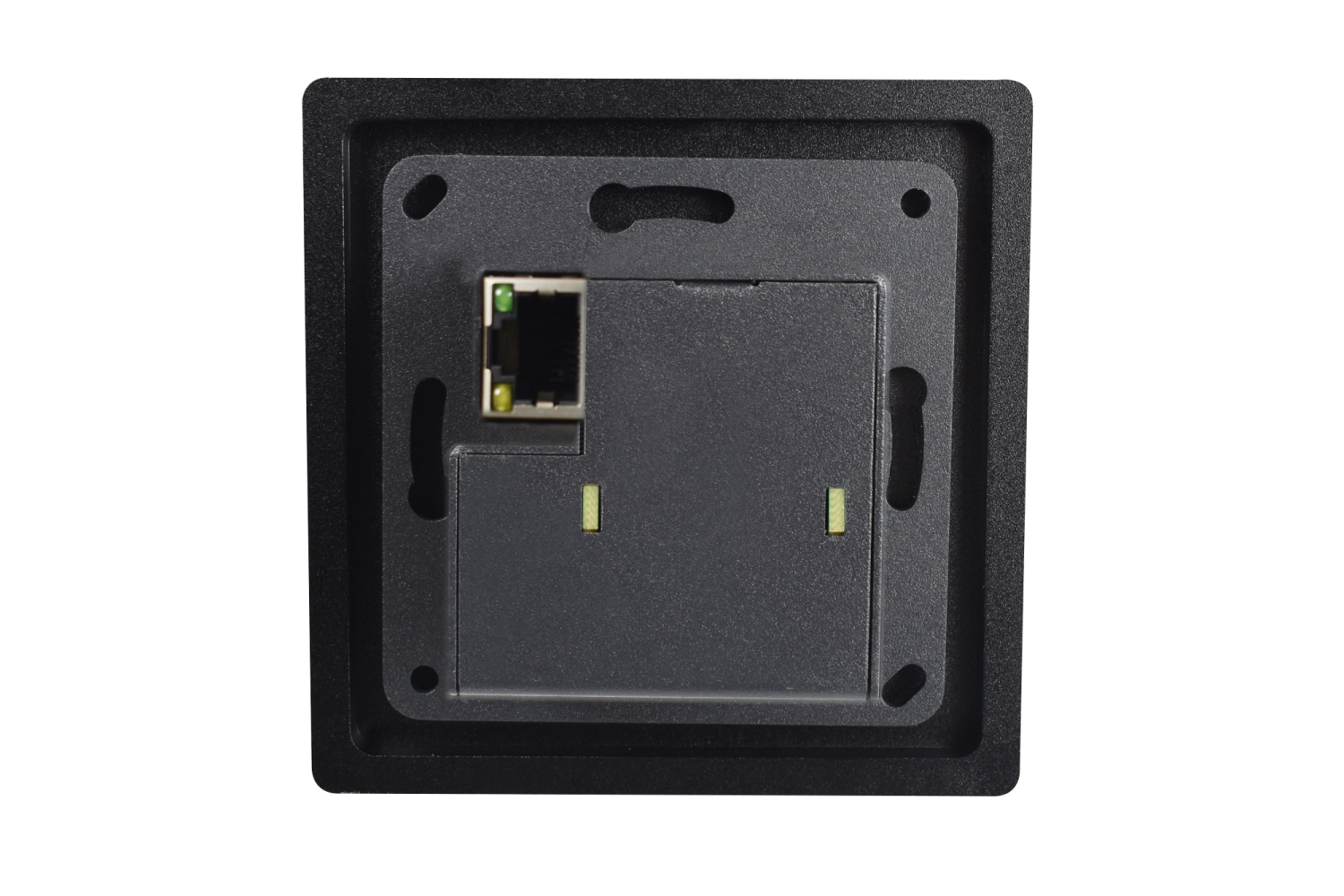

- Verbindungen: 1x RJ45; 2x Neutrik XLR Female mit Retentionsfeder
- Dante: Ultimo UXT Dante / AES67
Mechanisch
- Bedienelemente und Anzeigen: UDP API
- Gewicht: 0,25 kg; 0,16 kg ohne Rahmen
- Abmessungen: Rahmen - 90 x 90 mm, Befestigungsplatte - 71 x 71 mm, Unterputzteil - 46 x 46 x 46 mm
- Gesamttiefe: 54 mm
Montage:
- Schraubenabstand für Unterputzdose: 60 mm oder 60 x 60 mm Raster
- Frontplatte: 2x M3 Schrauben
Verpackung
- Masterkarton: 6 Stück
- Abmessungen: 157 x 128 x 73 mm
- Masterkarton: 165 x 390 x 155 mm
- Gewicht: 0,4 kg; Masterkarton: 2,5 kg
Allgemein
- Konformität: CE; RoHS; DIN 49 075
- Garantie: 2 Jahre begrenzte Garantie
