PreSonus NSB 16.8
PreSonus NSB 16.8
Mit der NSB 16.8 Netzwerk-Stagebox bringst Du analoge Ein- und Ausgänge genau dorthin, wo Du sie brauchst – egal ob auf der Bühne, im Studio oder bei einer Festinstallation. Sie wurde speziell für die nahtlose Integration mit StudioLive® Series III Digitalmixern entwickelt und verbindet sich einfach per Netzwerkkabel über das AVB-Protokoll.
Du bekommst 16 verriegelbare Combo-Buchsen mit digital gesteuerten XMAX-Mikrofonvorverstärkern sowie acht verriegelbare XLR-Ausgänge. Die Steuerung von Gain, Phantomspeisung und Routing erfolgt bequem direkt an Deinem Mixer oder per Universal Control Software über Laptop oder Tablet – ganz ohne komplizierte Setups.
Jeder Eingang lässt sich gleichzeitig von mehreren StudioLive Mixern im Netzwerk nutzen. Die integrierte Gain-Kompensation sorgt dafür, dass Du die Vorverstärkung individuell anpassen kannst, ohne andere Mischungen – z. B. am FOH-Platz – zu beeinflussen. So bleibst Du in jeder Live- oder Studiosituation maximal flexibel.

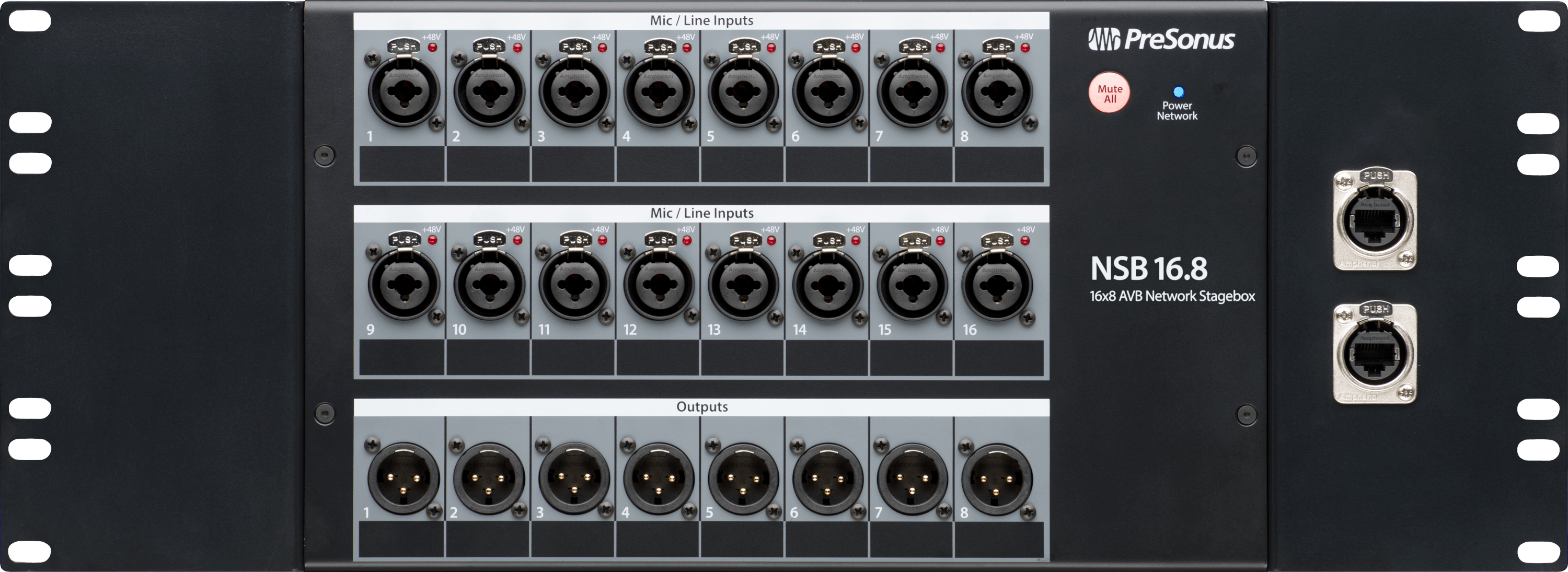

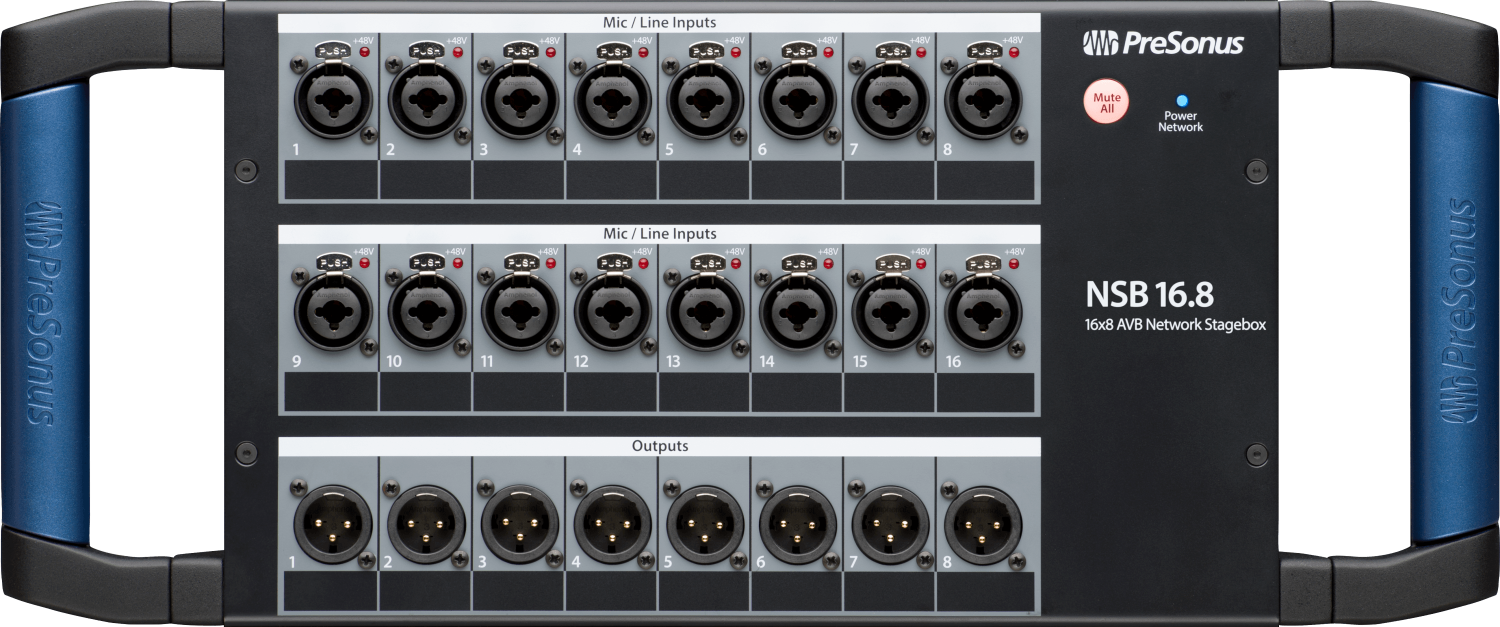

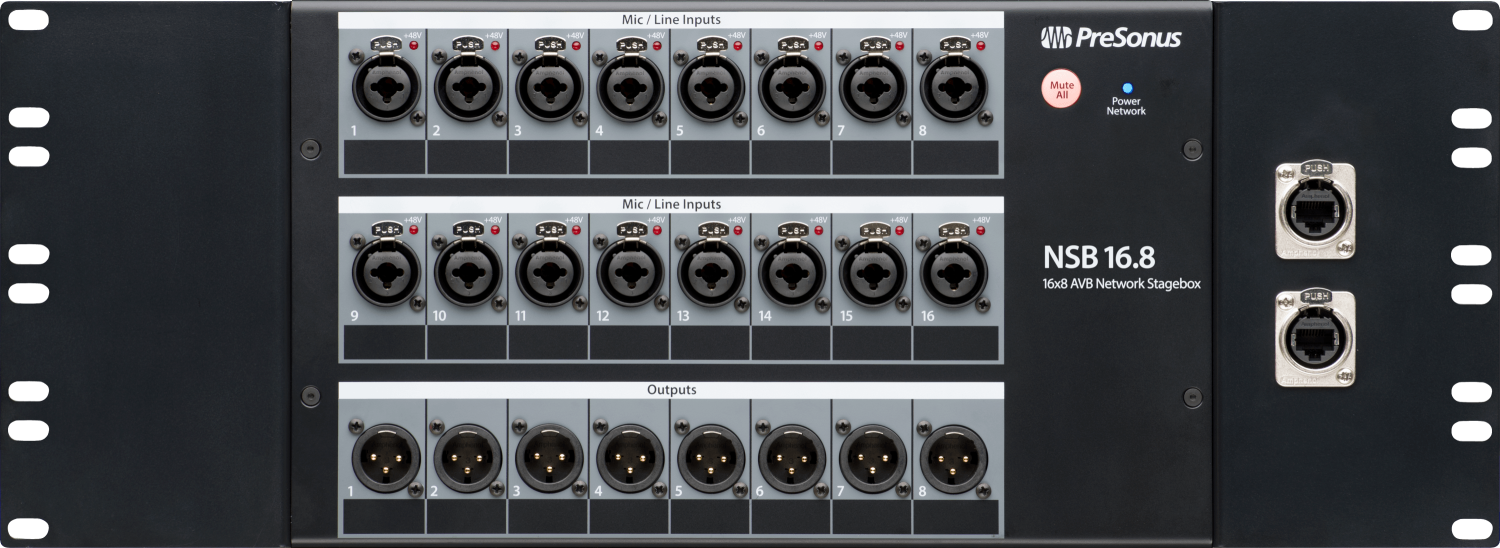

Das robuste Stahlgehäuse mit integrierten Griffen ist für den harten Touralltag gebaut. Für Festinstallationen kannst Du die Griffe abnehmen und die NSB 16.8 mit dem optionalen Rackmount-Kit ins Rack integrieren. Sie ist zudem mit Bodentanks von Ace Backstage kompatibel – ideal für den Einbau in Bühnenböden oder Veranstaltungsräume.
Mit der NSB 16.8 Netzwerk-Stagebox bringst Du analoge Ein- und Ausgänge genau dorthin, wo Du sie brauchst – egal ob auf der Bühne, im Studio oder bei einer Festinstallation. Sie wurde speziell für die nahtlose Integration mit StudioLive® Series III Digitalmixern entwickelt und verbindet sich einfach per Netzwerkkabel über das AVB-Protokoll.
Du bekommst 16 verriegelbare Combo-Buchsen mit digital gesteuerten XMAX-Mikrofonvorverstärkern sowie acht verriegelbare XLR-Ausgänge. Die Steuerung von Gain, Phantomspeisung und Routing erfolgt bequem direkt an Deinem Mixer oder per Universal Control Software über Laptop oder Tablet – ganz ohne komplizierte Setups.
Jeder Eingang lässt sich gleichzeitig von mehreren StudioLive Mixern im Netzwerk nutzen. Die integrierte Gain-Kompensation sorgt dafür, dass Du die Vorverstärkung individuell anpassen kannst, ohne andere Mischungen – z. B. am FOH-Platz – zu beeinflussen. So bleibst Du in jeder Live- oder Studiosituation maximal flexibel.
Das robuste Stahlgehäuse mit integrierten Griffen ist für den harten Touralltag gebaut. Für Festinstallationen kannst Du die Griffe abnehmen und die NSB 16.8 mit dem optionalen Rackmount-Kit ins Rack integrieren. Sie ist zudem mit Bodentanks von Ace Backstage kompatibel – ideal für den Einbau in Bühnenböden oder Veranstaltungsräume.
Eigenschaften
- Robustes Stahlgehäuse mit Griffen
- 16 verriegelbare Mic-/Line-Eingänge und 8 verriegelbare XLR-Ausgänge
- 16 fernsteuerbare XMAX-Vorverstärker
- Gain-Kompensation für gemeinsam genutzte Eingänge im Netzwerk

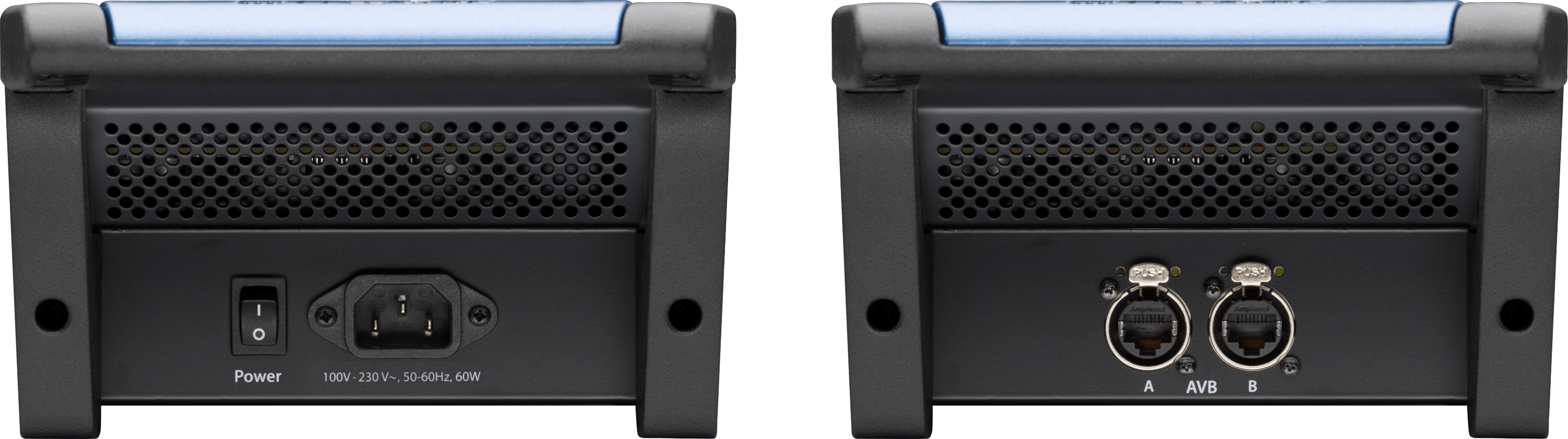

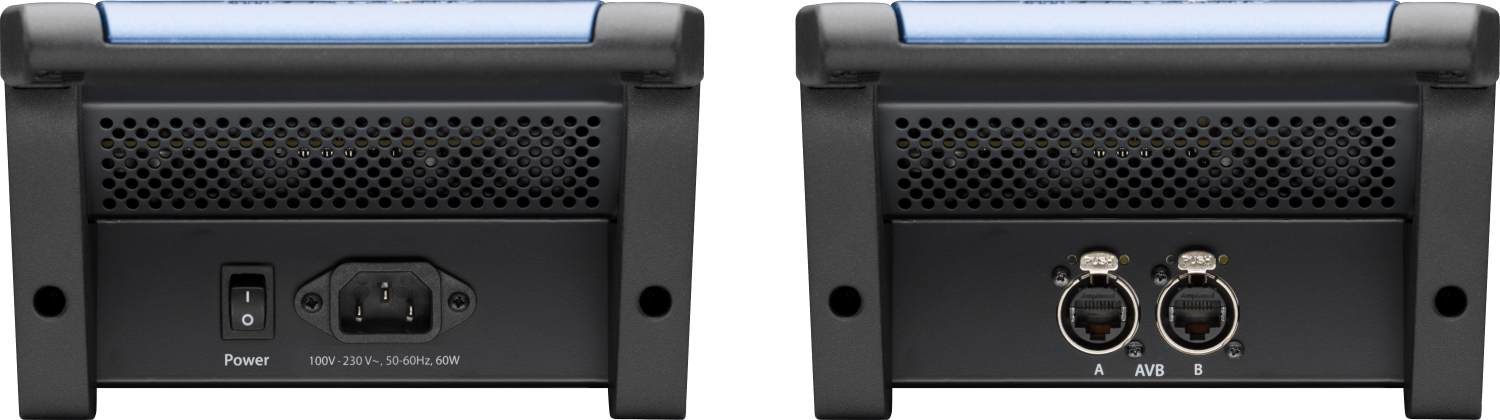

- 2 AVB-Ports mit verriegelbaren XLR-Ethernet-Anschlüssen
- 32x8 AVB-Audio (16 direkte + 16 gain-kompensierte Eingänge)
- Einfache Einrichtung und Steuerung über StudioLive Series III Mixer oder Universal Control
- Optionales Rackmount-Kit erhältlich
Beschallungssystem für eine Stadthalle
Technische Daten
Elektronik
Hardware
Eingänge
Maße
Sonstiges
Ausgänge
Leistung
Elektronik
- Phantomspeisung: +48 VDC (±2 VDC)
- Stromversorgung: 100–230 VAC, 50–60 Hz
Hardware
- AVB-Audionetzwerkanschlüsse: Verriegelbare XLR-Ethernet-Buchsen
Eingänge
- Line-Eingänge
- Anschlusstyp: 6,3 mm TRS, symmetrisch
- Frequenzgang: 20 Hz – 20 kHz (±0,5 dBu bei Unity Gain)
- Eingangsimpedanz: 10 kΩ
- Maximaler Eingangspegel: +18 dBu
- Signal-Rausch-Verhältnis: 94 dB (Referenz = +4 dBu, 20 kHz Bandbreite, Unity Gain, A-bewertet)
- Gesamtklirrfaktor (THD): < 0,005 %, +4 dBu, 20 Hz – 20 kHz, Unity Gain, unbewertet
- Mikrofoneingänge
- Anschlusstyp: XLR-Buchse, symmetrisch
- Gleichtaktunterdrückung (CMRR): 65 dB (1 kHz bei Unity Gain)
- Frequenzgang: 20 Hz – 20 kHz (±0,5 dBu bei Unity Gain)
- Gain-Bereich: 0 dB bis 60 dB (±1 dB)
- Eingangsimpedanz: 1 kΩ
- Maximaler Eingangspegel: +12 dBu (Unity Gain)
- Signal-Rausch-Verhältnis: 94 dB (Referenz = +4 dBu, 20 kHz Bandbreite, Unity Gain, A-bewertet)
- Gesamtklirrfaktor (THD): < 0,005 %, +4 dBu, 20 Hz – 20 kHz, Unity Gain, unbewertet
Maße
- Tiefe: 11,43 cm
- Höhe: 17,8 cm
- Breite: 42,4 cm
Sonstiges
- Stromkabel: IEC
- Unterstützte Abtastraten: 48 kHz, 44,1 kHz
Ausgänge
- XLR-Ausgänge
- Maximaler Ausgangspegel: +24 dBu (±0,5 dBu)
- Ausgangsimpedanz: 100 Ohm
Leistung
- Dynamikumfang (Digitalaudio): 115 dB (A-bewertet, 48 kHz)
VOB/C- und DIN 18299-konforme Ausschreibungstext für die PreSonus NSB 16.8 Netzwerk-Stagebox:
1. Allgemeines
Leistungsgegenstand: Lieferung, fachgerechte Montage, Integration in AVB-Netzwerk, Konfiguration und Inbetriebnahme einer 16-in/8-out Netzwerk-Stagebox mit digitalen Mikrofonvorverstärkern zur Erweiterung eines StudioLive Series III Digitalmischpults.
Hersteller / Vertrieb: PreSonus / TRIUS Pro-AV
Modell: NSB 16.8
Art.-Nr.: 2779306201
Vergabebasis:
VOB/C – Technische Leistungen Elektro-, Nachrichten- und Informationstechnik
DIN 18299 – Allgemeine Bauleistungen; Elektro- und Medientechnik, einschließlich EMV/VDE
2. Technische Beschreibung
Gerätetyp: PreSonus NSB 16.8 – AVB-Netzwerk-Stagebox
2.1 Eingänge & Ausgänge
- 16 Kombi-XLR/TS-Eingänge (Mic/Line), jeweils mit digital steuerbaren XMAX Class-A-Mikrofonvorverstärkern und schaltbarer 48 V-Phantomspeisung
- 8 symmetrische XLR-Ausgänge (verriegelt) zur Rückführung ins Mischpult
2.2 Netzwerk & Steuerung
- AVB-Audio-Netzwerk unterstützt 16 direkte Eingänge + 16 gain-kompensierte Eingänge (insg. 32 Eingänge) × 8 Ausgänge über zwei verriegelte AVB-Ports mit Daisy-Chain-Fähigkeit
- Fernsteuerung von Gain und Phantomspannung über StudioLive Series III Mischpulte oder PreSonus UC Surface
2.3 Elektronik & Klangqualität
- Digitale XMAX-Preamps mit 0–60 dB Gain‑Regelbereich, 20–20 kHz Frequenzgang ±0,5 dB, Rauschabstand 94 dB, THD < 0,005 %
2.4 Mechanik & Stromversorgung
- Robustern Stahlkasten, 2,8 kg, Abmessungen ca. 424×114×178 mm (B×T×H)
- Internes Netzteil, 90–230 VAC, verriegelter IEC‑Stecker
- Rackmount-Kit optional verfügbar; kompatibel zu Bühneinbau
3. Leistungsumfang
- Lieferung: Fertig montierte Stagebox inkl. Netzteil, Interface- und AVB-Kabel, optionalem Rackkit.
- Montage: Mechanische Installation gemäß DIN 18299/VDE, EMV-gerechte Kabelführung, ggf. Rackintegration.
- Elektrischer Anschluss: Anschluss an 230 V, Erdung, EMV‑Konformität.
- AVB-Integration: Verkabelung mit AVB-Switch, Konfiguration von Gain, Phantomspeisung und Routing via Mixer/UC Surface.
- Prüfung: Funktionstest der Ein-/Ausgänge, Gain-Kompatibilität, Phantomversorgung, AVB-Verbindung.
- Dokumentation & Abnahme: VOB-konformes Übergabeprotokoll, technische Unterlagen (Datenblatt, CE-/EMV-Nachweis, Bedienungsanleitung).
4. Qualität & Nachweise
- Deutsches technisches Datenblatt beizulegen
- CE-Konformitätserklärung, EMV-Zertifikation
- Produktsicherheitsnachweis (z. B. GS-Kennzeichnung)
- Nachweis über legale Lizenzierung der Software UC Surface
5. Gewährleistung & Support
- 24 Monate Gewährleistung gemäß VOB/B
- Hersteller- oder autorisierter Fachhandelssupport (Firmware‑ und Software-Updates)
6. Erweiterbarkeit
- AVB-Daisy-Chain mit weiteren NSB-Stageboxen möglich
- Skalierbare Erweiterung mit StudioLive Series III Mischpulten für große Audio‑Installationen
Positionsangabe: 1 Stück
