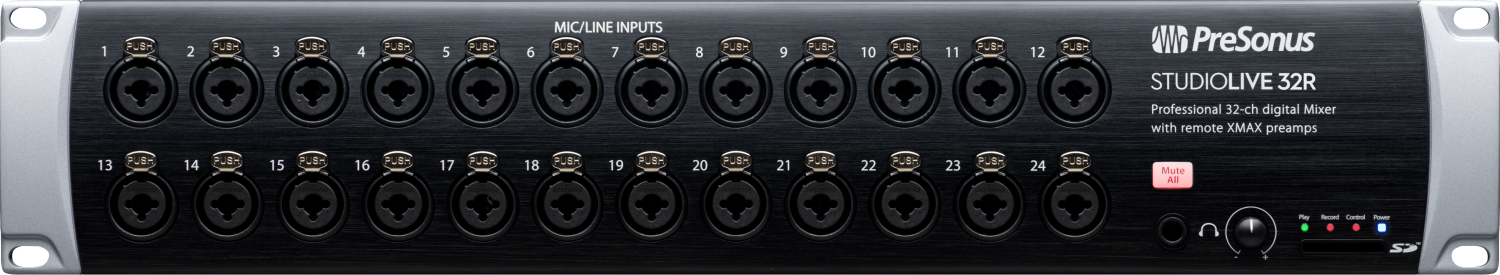

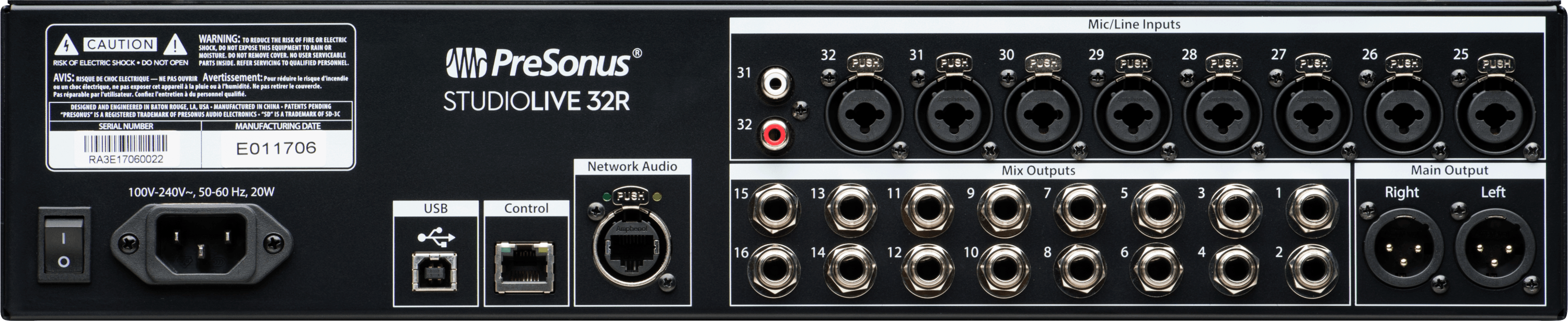

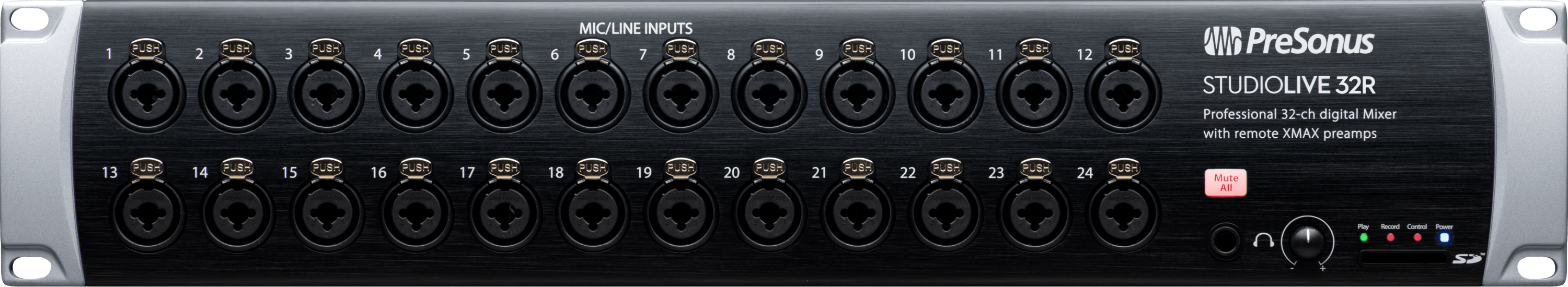

PreSonus StudioLive 32R
PreSonus StudioLive 32R
Der StudioLive® 32R Digitalmixer von PreSonus® vereint vier leistungsstarke Audiotools in nur zwei Höheneinheiten – ideal für Studio- wie Live-Anwendungen. Als eigenständiger Digitalmixer in Kombination mit der intuitiven Remote-Mixing-Software Universal Control lässt sich der 32R flexibel bedienen. In Verbindung mit einem StudioLive Series III Pult dient er alternativ als Stagebox oder vollständig integrierter Monitor-Mixer. Ergänzt durch EarMix 16M Monitor Mixer entsteht ein personalisierbares Monitoring-System der Spitzenklasse.
Über das integrierte 128-kanalige USB-Audio-Interface (64x64) lässt sich der 32R nahtlos mit einem Studio-Computer verbinden. Alle Ein- und Ausgänge profitieren von emulierten Vintage-Kompressor- und EQ-Plug-Ins, wodurch professionelle Klangbearbeitung bereits während der Aufnahme möglich ist. Ob als Standalone-Lösung oder als Teil eines umfassenden Systems – der StudioLive 32R überzeugt durch außergewöhnliche Flexibilität und Leistung.
Im Inneren sorgt die FLEX DSP Single-Core-Engine für kompromisslose Performance: 40 Mix-Kanäle, 22 Mix-Busse und 270 gleichzeitig nutzbare Prozessoren stehen zur Verfügung. Dazu gehören vier Stereo-Effekte sowie die bekannten Fat Channel Plug-In-Modelle – für jeden Eingang und Bus.
Dank kompakter Rackmaße lässt sich der StudioLive 32R problemlos in jedes Setup integrieren. In Kombination mit einem WLAN-Router ermöglicht Universal Control die vollständige Steuerung aller Mix-Parameter über iPad®, Android™-Tablet oder Windows®-Touch-PC – intuitiv und direkt per Fingertipp.
Das integrierte USB-Audio-Interface mit 128 Kanälen liefert Studioqualität: Klassische analoge EQs und Dynamikprozessoren stehen als Plug-Ins in jedem Kanal und Bus zur Verfügung – nativ nutzbar sowohl im StudioLive 32R als auch in Studio One Pro®. So entsteht ein nahtloser Workflow mit höchster Flexibilität in Aufnahme, Mischung und Live-Betrieb.
Der StudioLive® 32R Digitalmixer von PreSonus® vereint vier leistungsstarke Audiotools in nur zwei Höheneinheiten – ideal für Studio- wie Live-Anwendungen. Als eigenständiger Digitalmixer in Kombination mit der intuitiven Remote-Mixing-Software Universal Control lässt sich der 32R flexibel bedienen. In Verbindung mit einem StudioLive Series III Pult dient er alternativ als Stagebox oder vollständig integrierter Monitor-Mixer. Ergänzt durch EarMix 16M Monitor Mixer entsteht ein personalisierbares Monitoring-System der Spitzenklasse.
Über das integrierte 128-kanalige USB-Audio-Interface (64x64) lässt sich der 32R nahtlos mit einem Studio-Computer verbinden. Alle Ein- und Ausgänge profitieren von emulierten Vintage-Kompressor- und EQ-Plug-Ins, wodurch professionelle Klangbearbeitung bereits während der Aufnahme möglich ist. Ob als Standalone-Lösung oder als Teil eines umfassenden Systems – der StudioLive 32R überzeugt durch außergewöhnliche Flexibilität und Leistung.
Im Inneren sorgt die FLEX DSP Single-Core-Engine für kompromisslose Performance: 40 Mix-Kanäle, 22 Mix-Busse und 270 gleichzeitig nutzbare Prozessoren stehen zur Verfügung. Dazu gehören vier Stereo-Effekte sowie die bekannten Fat Channel Plug-In-Modelle – für jeden Eingang und Bus.
Dank kompakter Rackmaße lässt sich der StudioLive 32R problemlos in jedes Setup integrieren. In Kombination mit einem WLAN-Router ermöglicht Universal Control die vollständige Steuerung aller Mix-Parameter über iPad®, Android™-Tablet oder Windows®-Touch-PC – intuitiv und direkt per Fingertipp.
Das integrierte USB-Audio-Interface mit 128 Kanälen liefert Studioqualität: Klassische analoge EQs und Dynamikprozessoren stehen als Plug-Ins in jedem Kanal und Bus zur Verfügung – nativ nutzbar sowohl im StudioLive 32R als auch in Studio One Pro®. So entsteht ein nahtloser Workflow mit höchster Flexibilität in Aufnahme, Mischung und Live-Betrieb.
Eigenschaften
- Der StudioLive® 32R präsentiert sich mit der neuen PreSonus® FLEX DSP Dual-Core-Engine – einer revolutionären Prozessorarchitektur, die mehr Leistung bietet als jeder andere Digitalmixer seiner Klasse. Dieser digitale Rackmixer ist ein echtes Kraftpaket mit 36 Eingangskanälen, darunter 32 digital gesteuerte XMAX® Mic/Line-Vorverstärker und zusätzlichen FLEX FX Returns.
- Mit 26 Mix-Bussen, darunter 16 FlexMixes (konfigurierbar als Aux, Subgruppen oder Matrix), 4 dedizierten FLEX FX-Bussen und einer Stereo-Mastersumme, bietet der 32R umfangreiche Routing- und Mixing-Optionen – für jedes denkbare Setup, ob im Studio oder auf der Bühne.
- Dank 286 gleichzeitig nutzbarer Effektprozessoren steht feinste Klangbearbeitung zur Verfügung: Hochpassfilter, Gate/Expander, Kompressoren und parametrische 4-/6-Band-EQs – alle ausgestattet mit den renommierten Fat Channel Plug-In-Modellen, modelliert nach klassischen Studio-Legenden mittels State Space Modeling. Hinzu kommt ein grafischer 31-Band-EQ für präzises Feintuning.
- Der integrierte FLEX FX Multieffektprozessor mit vier Effekt-Slots liefert authentische Emulationen klassischer Reverbs und Delays. 24 DCAs ermöglichen eine flexible Steuerung von Kanalgruppen für schnellen Zugriff und effizientes Mixing.
- Als leistungsfähiges Audio-Interface unterstützt der 32R eine USB-Mehrspuraufnahme mit 128 (64x64) Kanälen und bietet darüber hinaus einen integrierten SD-Recorder mit echtem Virtual Soundcheck-Modus – ideal für Proben, Soundchecks und Live-Aufnahmen.
- Die integrierte AVB-Netzwerkfunktionalität (64x64) ermöglicht eine nahtlose Verbindung mit anderen StudioLive Series III Mixern, NSB-Stageboxen oder EarMix 16M Personal Monitor Mixern. Im Monitor-Mixer- oder Stagebox-Modus lässt sich der 32R nahtlos in größere Setups integrieren und mit den EarMix 16M Einheiten zu einem skalierbaren Personal-Monitoring-System erweitern.
- Universal Control ermöglicht die vollständige Fernsteuerung über Mac®, Windows®, iPad® oder Android™-Tablet. Musiker können ihre Monitormischungen zudem selbstständig über QMix®-UC für iOS® und Android™ regeln – maximale Kontrolle auf jeder Bühne.
- Zum Lieferumfang gehören zudem die intuitive Capture® 3.0 Mehrspuraufnahmesoftware mit echter Virtual-Soundcheck-Funktionalität, eine professionelle Lizenz für Studio One Pro sowie Ableton® Live Lite – für einen sofort einsatzbereiten, professionellen Workflow von der Aufnahme bis zum fertigen Mix.
Typisches Band-Setup für einen Club
Windows®
macOS®
- Windows 10 20H1 (nur 64-Bit) oder Windows 11 (nur 64-Bit)
- 200 MB Speicherplatz und 8 GB RAM für Universal Control (erforderlich für Firmware-Updates und Low-Latency-ASIO-Unterstützung)
- Verfügbarer USB-Port
- Die oben genannten sind die Hardware-Systemanforderungen für dieses Produkt.
- DAW-Software und Betriebssystemanforderungen können variieren.
macOS®
- macOS Version 10.14 oder neuer
- 200 MB Speicherplatz und 8 GB RAM für Universal Control (erforderlich für Firmware-Updates)
- Verfügbarer USB-Port
Technische Daten
Elektronik
Hardware
Eingaben
Measurements
Verschiedenes
Output
Leistung
Elektronik
- Phantom Power: +48 VDC (±2 VDC)
- Power Consumption: 35W (Continuous)
- VoltageRequirements: 100-230 VAC, 50-60 Hz
Hardware
- Digital Audio AVB Audio Network Ports: Locking XLR, Ethernet
- Digital Audio Network Control Port: RJ-45
- Digital Audio USB Recording Port: USB 2.0, Type-B
Eingaben
- Line Input Connection Type: RCA Female, Unbalanced (Stereo Pair)
- Line Inputs Maximum Level: +12 dBu, ±0.5 dBu
- Microphone Input Connection Type: Combo Locking XLR Mic - 1/4” TRS Line
- Microphone Preamp Common Mode Rejection Ratio: 65 dB (1 kHz at Unity Gain)
- Microphone Preamp Frequency Response: 20-20 kHz (±0.5 dBu at Unity Gain)
- Microphone Preamp Gain Control Range: 0 dB to 60 dB (±1 dB)
- Microphone Preamp Input Impedance: 1 kΩ
- Microphone Preamp Maximum Input Level: =+12 dBu (Unity Gain)
- Microphone Preamp Signal To Noise Ratio: 94 dB (Ref = +4 dB, 20 kHz BW, Unity Gain, A-Weighted)
- Microphone Preamp Total Harmonic Distortion: <0.005%, +4 dBu, 20-20 kHz, Unity Gain, Unweighted
Measurements
- Depth: 305mm
- Height: 90 mm
- Width: 483mm
Verschiedenes
- Digital Audio Internal Processing: 32-bit, floating point
- Power Cable: IEC
- Recommended Ambient Operating Temperature: 0˚ to 40˚ Celsius / 32˚ to 104˚ Fahrenheit
- Supported Sample Rates: 48 kHz, 44.1 kHz
Output
- Headphone Outputs Frequency Response: 20 Hz to 20 kHz, +/-0.5 dB
- Headphone Outputs Maximum Output: 100 mW/ch. @ 60Ω Load
- Headphone Outputs Signal To Noise Ratio: 96 dB, 1 kHz, Maximum Gain, 20 Hz BW, Unweighted
- Headphone Outputs Total Harmonic Distortion: 0.01%, 1 kHz, Maximum Gain, 20 Hz BW, Unweighted
- Line Outputs Connection Type: 1/4" TRS, Balanced
- Line Outputs Maximum Output Level: =+18 dBu, ±0.5 dBu
- Line Outputs Output Impedance: 100 Ohms
- XLR Outputs Maximum Output Level: =+24 dBu, ±0.5 dBu
- XLR Outputs Output Impedance: 100 Ohms
Leistung
- Crosstalk (Adjacent Channels): -87 dB (Reference = +4 dBu, 20 Hz-20 kHz, Unweighted)
- Digital Audio Bit Depth: 24
- Digital Audio Dynamic Range: ADC Dynamic Range: 115 dB (A-Weighted, 48 kHz), DAC Dynamic Range: 115 dB (A-Weighted, 48 kHz)
- Digital Audio Reference Level For Zero dBFS: =+18 dBu
- Digital Audio Total System Latency: 1.9 ms (local routing, analog in-analog out, all processing active)
Ausschreibungstext nach VOB/C und DIN 18299 für die Lieferung und Inbetriebnahme des PreSonus StudioLive 32R Digital‑Rackmixers:
1. Allgemeines
Gegenstand der Leistung: Lieferung, fachgerechte Installation, Konfiguration, Netzwerkintegration und Inbetriebnahme eines digitalen 32‑Kanal‑Rackmixers mit Audio‑Netzwerkfunktion (AVB, USB, SD‑Recorder).
Vergabeordnung: VOB/C – Technische Leistungen für Elektro-, Nachrichten- und Informationstechnik.
Normativer Rahmen: DIN 18299 „Allgemeine Bauleistungen – Elektroanlagen und Installation“, einschließlich VDE- und EMV-Vorgaben.
Hersteller / Vertrieb: PreSonus / TRIUS Pro-AV
Modell: StudioLive 32R
Art.-Nr.: 2779206203
2. Technische Spezifikationen
2.1 Eingänge & Ausgänge
- 32 XLR/TRS-Kombobuchsen mit XMAX Class‑A‑Mikrofon-/Line‑Preamps, je Kanal mit 48 V Phantomspannung
- 1 Stereo-AUX-Eingang (RCA, Cinch)
- 16 symmetrische TRS Mix-Ausgänge, 2 XLR Main-Out, 1 Kopfhörer-TRS
2.2 Digitalisierung und Signalverarbeitung
- Wandler: 24‑Bit, 48 kHz, Dynamikbereich bis 115 dB
- FLEX DSP Dual‑Core‑Engine mit bis zu 286 Prozessoren – umfasst HPF, Gate/Compressor, parametrische EQs (4‑/6‑Band), Limiter, 31‑Band‑Grafik‑EQ, 4 FX‑Slot-Reverbs/Delays
- 24 DCA-Gruppen, Line‑Delay auf allen Ein‑ und Ausgängen
2.3 Aufnahme & Netzwerk
- USB-Interface: 40 × 40 Kanäle über USB 2.0
- AVB-Audio-Netzwerk: 55 × 55 Kanäle, Ethercon XLR-Anschluss
- Onboard SD-Karten‑Recorder mit Virtual-Soundcheck
2.4 Steuerung & Software
- Steuerung via UC Surface für PC, Mac, iPad, Android; QMix‑UC App für persönliche Monitor-Mixes
- Inkl. Capture‑Software, Studio One Artist (bzw. Studio One Pro bei Registrierung), Ableton Live Lite
2.5 Elektrische & mechanische Daten
- Stromversorgung: 100–230 VAC, 50–60 Hz, Auf‑nahmeleistung ca. 35–85 W
- Abmessungen: 19″ 2 HE, 483 × 305 × 90 mm, Gewicht ca. 5 kg
3. Leistungsumfang
- Lieferung: vollständiges StudioLive 32R inkl. Zubehör (Netzteil, USB‑, SD‑ und AVB‑Verbindungen).
- Einbau: Montage in bestehendes 19″‑Rack gemäß VDE-Normen; USV‑Anbindung optional.
- Elektrische Installation: Anschluss an 230 V, EMV-gerechte Erdung.
- Netzwerk-Integration: AVB-Verkabelung; Vernetzung mit AVB‑Switch und anderen Geräten.
- Funktionstest: Eingangs-/Ausgangstest, DSP‑Funktionen, Aufnahmefunktionen, Netzwerkbetrieb.
- Einweisung: Schulung zur Bedienung (Mischung, Monitoring, SD‑Aufnahme, Szenenverwaltung, Software).
- Dokumentation & Übergabe: Übergabeprotokoll (VOB-konform); technische Unterlagen (Datenblatt, CE‑/EMV‑Nachweis, Software‑Lizenzen, Bedienungsanleitung).
4. Qualität & Nachweise
- Technisches Datenblatt (DE) beizufügen.
- CE-Konformitätserklärung und EMV-Zertifikat erforderlich.
- Nachweis produktspezifischer Sicherheitsnormen (z. B. GS, CE).
- Dokumentation zu Software-Lizenzen (UC Surface, Capture, Studio One).
5. Gewährleistung & Support
- 24 Monate Gewährleistung gemäß VOB/B.
- Herstellergarantie für Hardware und Support für Software‑Updates.
6. Erweiterbarkeit
- Modularer Aufbau ermöglicht Integration weiterer StudioLive III Rackmodule (z. B. 16R, 24R) oder AVB‑Stageboxen.
- Skalierbar in Richtung größerer AVB-Netzwerkarchitekturen und systemweite Erweiterungen.
Positionsangabe: 1 Stück
