PreSonus StudioLive 64S
PreSonus StudioLive 64S

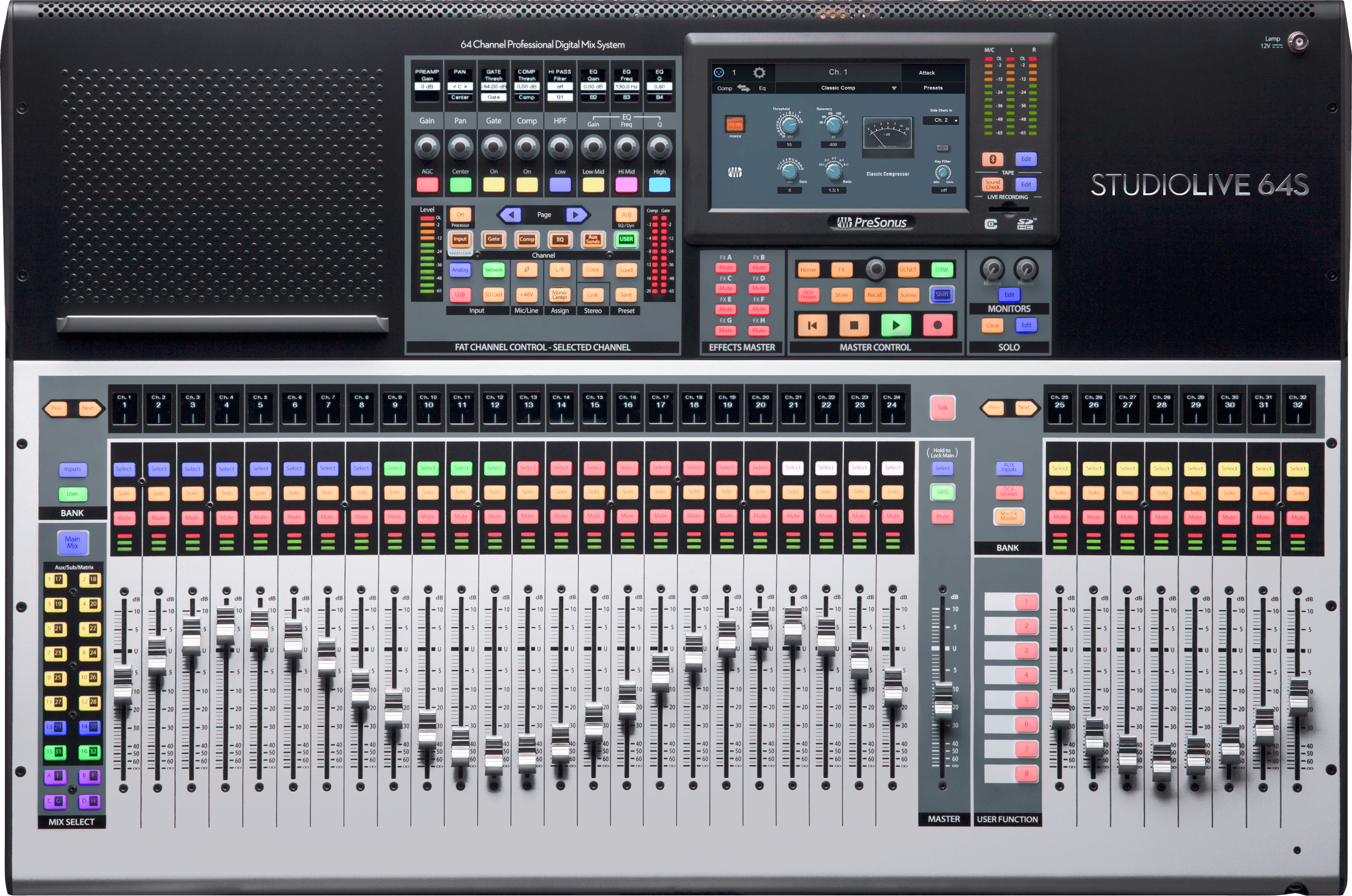

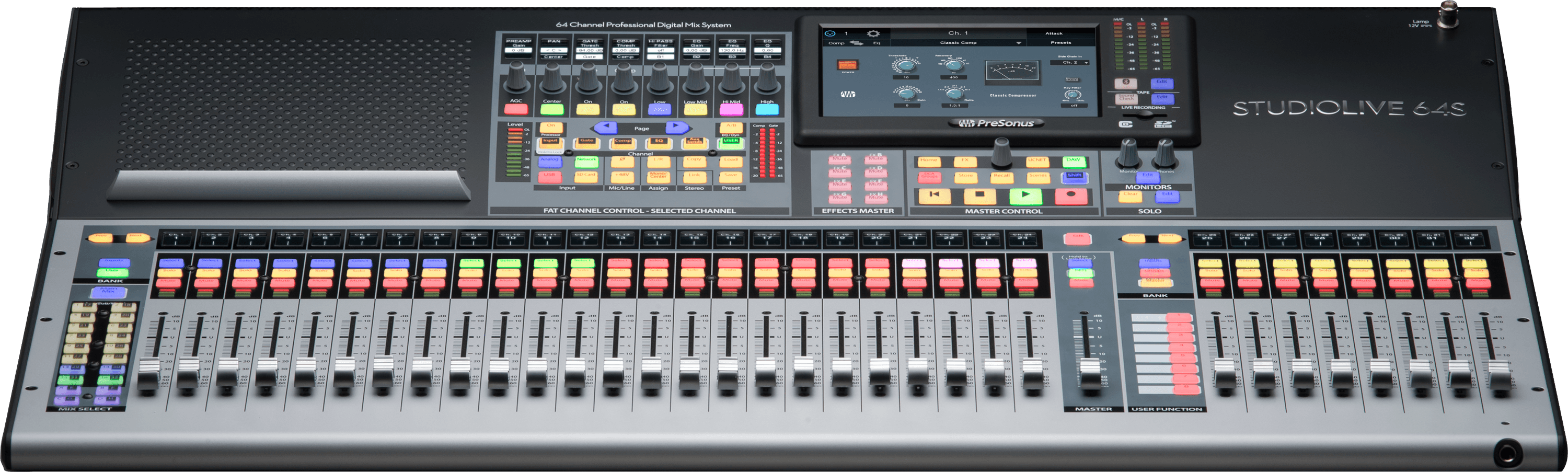

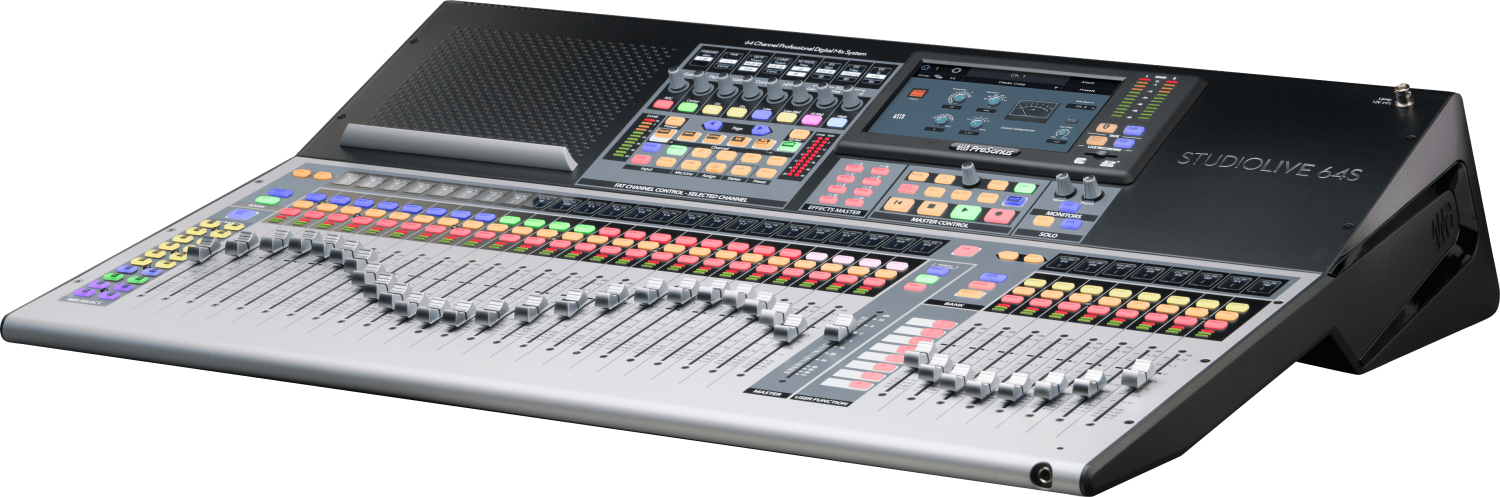

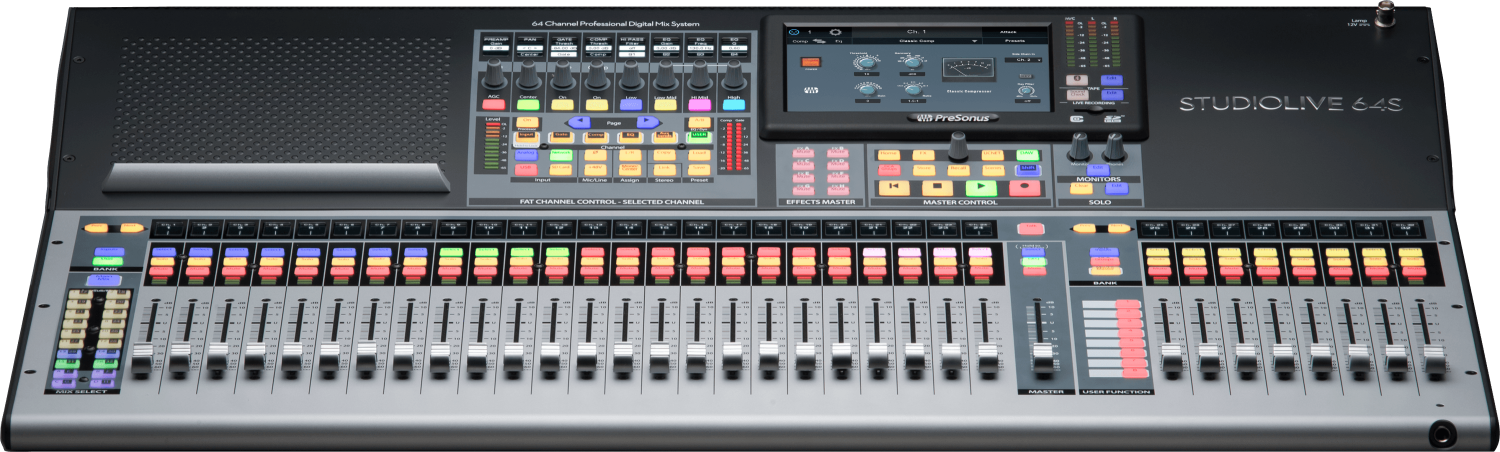

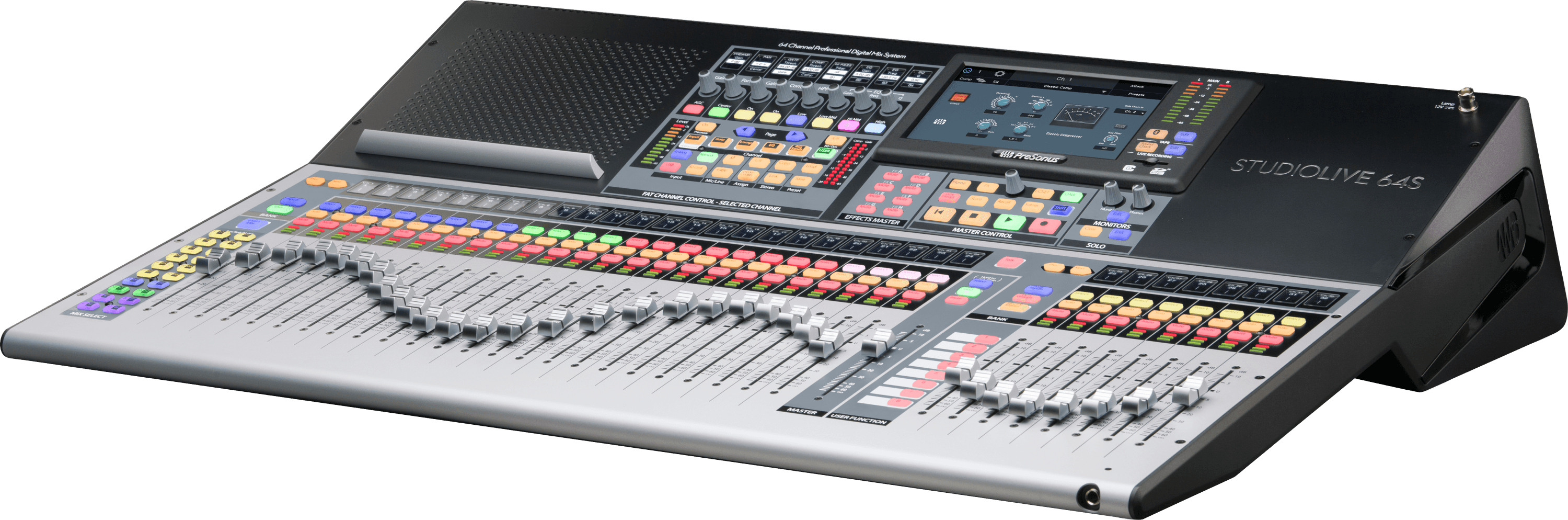

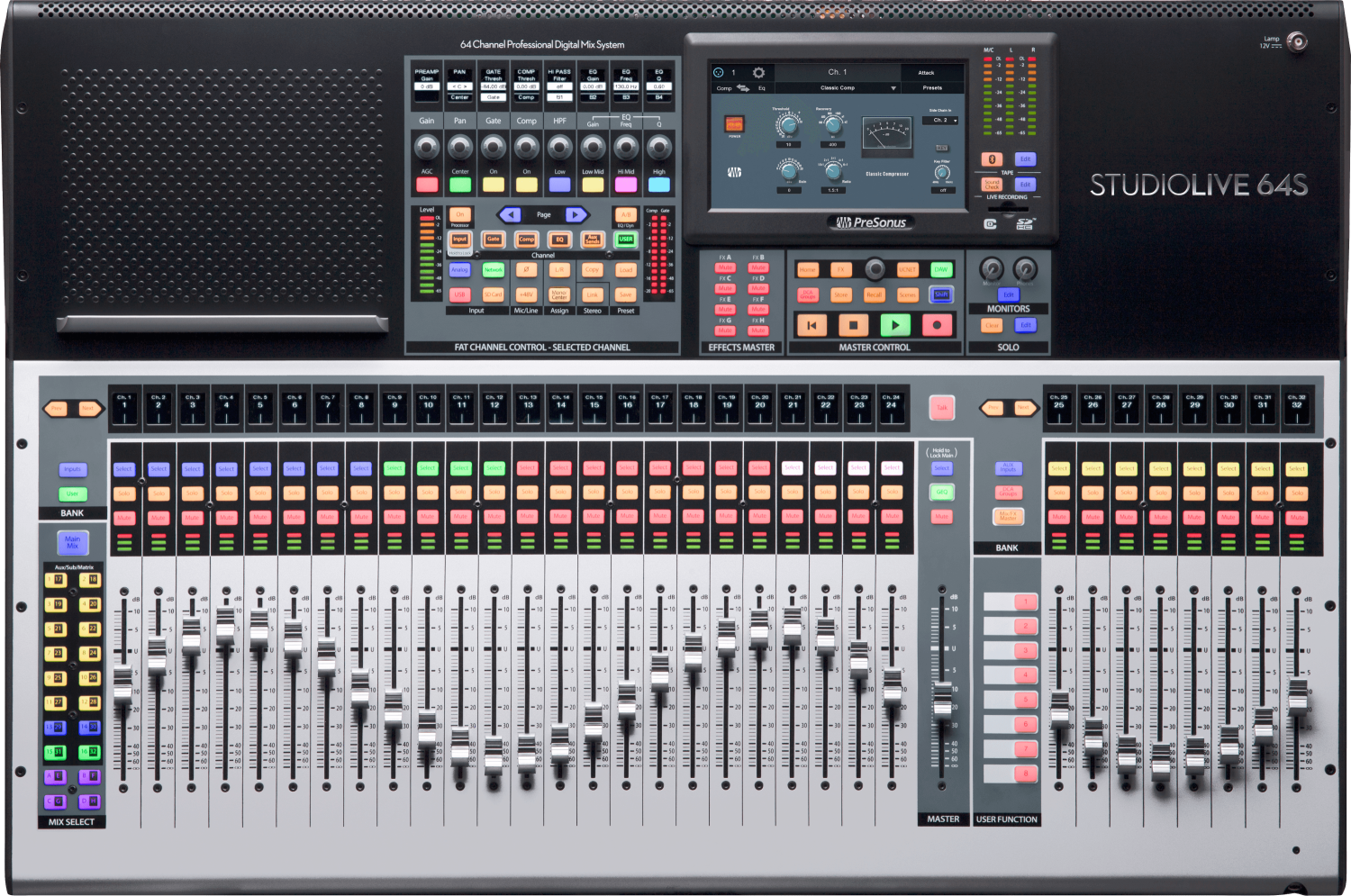

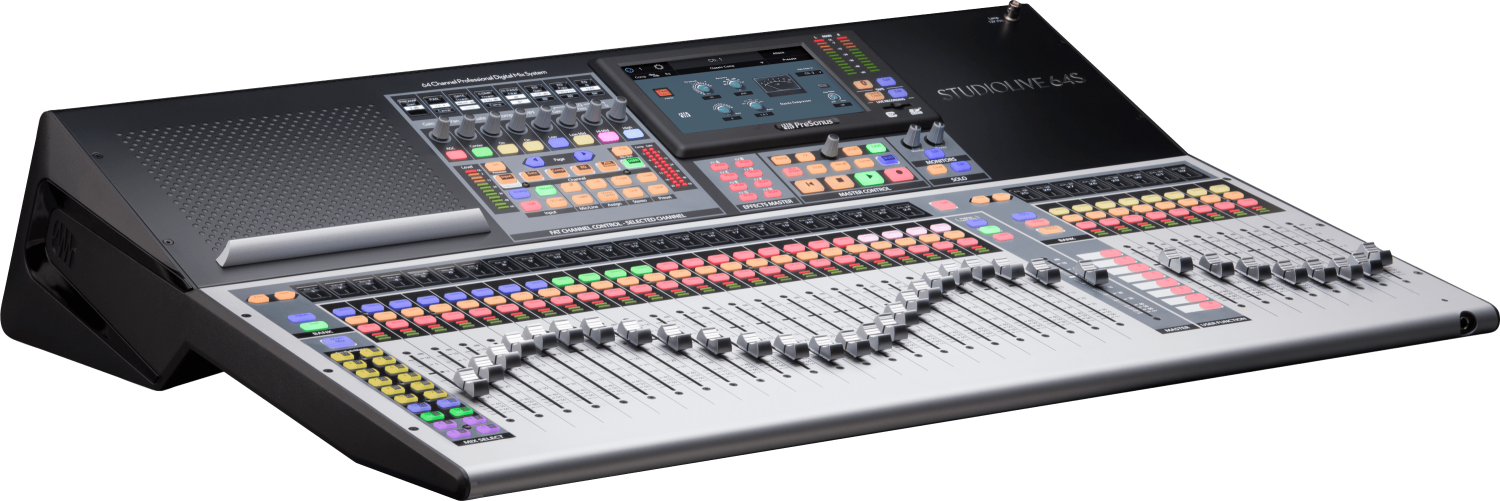

Der StudioLive 64S ist ein kompakter 64-Kanal-Digitalmixer, der die Leistungsfähigkeit einer großformatigen Konsole in einem platzsparenden Format vereint. Angetrieben von der PreSonus FLEX DSP Quad-Core-Engine liefert er 76 Mix-Kanäle, 43 Mix-Busse und insgesamt 526 gleichzeitig nutzbare Prozessoren – inklusive acht Stereo-Reverbsystemen und Plug-In-Modellen für EQs und Kompressoren in jedem Eingangskanal und Mix-Bus.
Mit 128 USB-Audio-Streams (64 In / 64 Out) und 128 AVB-Netzwerk-Audiokanälen bietet der StudioLive 64S umfangreiche Routing-Möglichkeiten und volle Integration in moderne Produktionsumgebungen. Die Klangqualität entspricht dabei dem hohen Standard der StudioLive-Serie – klar, dynamisch und detailreich.
Das integrierte Audio-Interface erlaubt Aufnahmen mit professionellen Studioeffekten direkt im Kanalzug. Die enthaltenen Kompressor- und EQ-Plug-Ins basieren auf klassischen, analogen Vorbildern und sind sowohl im Mixer selbst als auch in Studio One nativ einsetzbar – für ein durchgängiges Klang- und Bedienerlebnis von der Aufnahme bis zum fertigen Mix.
Im Lieferumfang ist ein leistungsstarkes Softwarepaket enthalten. Die mitgelieferte Mehrspur-Aufnahmesoftware PreSonus Capture® ermöglicht intuitive Live-Recordings – mit integrierter virtueller Soundcheck-Funktion, direkt am Mixer oder auf dem Computer. Über die motorisierten, berührungsempfindlichen Fader steuerst Du sogar Studio One direkt vom Pult aus – für eine nahtlose Verbindung zwischen Bühne und Studio.
Der StudioLive 64S ist ein kompakter 64-Kanal-Digitalmixer, der die Leistungsfähigkeit einer großformatigen Konsole in einem platzsparenden Format vereint. Angetrieben von der PreSonus FLEX DSP Quad-Core-Engine liefert er 76 Mix-Kanäle, 43 Mix-Busse und insgesamt 526 gleichzeitig nutzbare Prozessoren – inklusive acht Stereo-Reverbsystemen und Plug-In-Modellen für EQs und Kompressoren in jedem Eingangskanal und Mix-Bus.
Mit 128 USB-Audio-Streams (64 In / 64 Out) und 128 AVB-Netzwerk-Audiokanälen bietet der StudioLive 64S umfangreiche Routing-Möglichkeiten und volle Integration in moderne Produktionsumgebungen. Die Klangqualität entspricht dabei dem hohen Standard der StudioLive-Serie – klar, dynamisch und detailreich.
Das integrierte Audio-Interface erlaubt Aufnahmen mit professionellen Studioeffekten direkt im Kanalzug. Die enthaltenen Kompressor- und EQ-Plug-Ins basieren auf klassischen, analogen Vorbildern und sind sowohl im Mixer selbst als auch in Studio One nativ einsetzbar – für ein durchgängiges Klang- und Bedienerlebnis von der Aufnahme bis zum fertigen Mix.
Im Lieferumfang ist ein leistungsstarkes Softwarepaket enthalten. Die mitgelieferte Mehrspur-Aufnahmesoftware PreSonus Capture® ermöglicht intuitive Live-Recordings – mit integrierter virtueller Soundcheck-Funktion, direkt am Mixer oder auf dem Computer. Über die motorisierten, berührungsempfindlichen Fader steuerst Du sogar Studio One direkt vom Pult aus – für eine nahtlose Verbindung zwischen Bühne und Studio.
Eigenschaften
- Leistungsfähiger und flexibler 76-Kanal-Digitalmixer für Festinstallationen sowie den Tour- und Studiobetrieb mit FLEX DSP Quad-Core-Engine für bis zu 526 gleichzeitig nutzbare Effektprozessoren
- 33 berührungsempfindliche Motorfader
- Vollständig speicherbarer 76-Kanal-Digitalmischer mit 38 Eingängen
- 43 Mix-Busse: 32 FlexMixes (als Aux-, Matrix- oder Subgruppen konfigurierbar), acht FX-Mischungen sowie LCR-Main-Bus
- Die integrierte AVB-Netzwerkfunktionalität mit 64x64 Kanälen ermöglicht den einfachen Anschluss von StudioLive Series III Mixern, PreSonus NSB Stageboxen oder EarMix 16M Personal Monitor Mixern.
- Integriertes USB-Interface mit 128 (64x64) Kanälen – kein anderer Digitalmixer bietet mehr.
- Integrierter Mehrspur-SD-Karten-Recorder mit echter Virtual-Soundcheck-Funktion
- FLEX FX Multieffektprozessor mit 4 Slots für legendäre Reverb-Emulationen und Delays mit 4 dedizierten Effekt-Bussen
- Professionelle Aufnahmesoftware im Lieferumfang – Studio One Pro Lizenz
Windows®
macOS®
- Windows 10 20H1 (nur 64-Bit) oder Windows 11 (nur 64-Bit)
- 200 MB Speicherplatz und 8 GB RAM für Universal Control (erforderlich für Firmware-Updates und Low-Latency-ASIO-Unterstützung)
- Verfügbarer USB-Port
- Die oben genannten sind die Hardware-Systemanforderungen für dieses Produkt.
- DAW-Software und Betriebssystemanforderungen können variieren.
macOS®
- macOS Version 10.14 oder neuer
- 200 MB Speicherplatz und 8 GB RAM für Universal Control (erforderlich für Firmware-Updates)
- Verfügbarer USB-Port
Bühnentechnik für eine Schulaula
Live Bühne für einen großen Club
Live Bühne für einen großen Club
Technische Daten
Elektronik
Hardware
Eingänge
Maße
Sonstiges
Ausgänge
Leistung
Elektronik
- Kopfhöreranschluss: 6,35 mm (1/4") TRS, aktiv, Stereo
- Phantomspeisung: +48 VDC (±2 VDC)
- Leistungsaufnahme: 85 W (Dauerbetrieb)
- Betriebsspannung: 100–230 VAC, 50–60 Hz

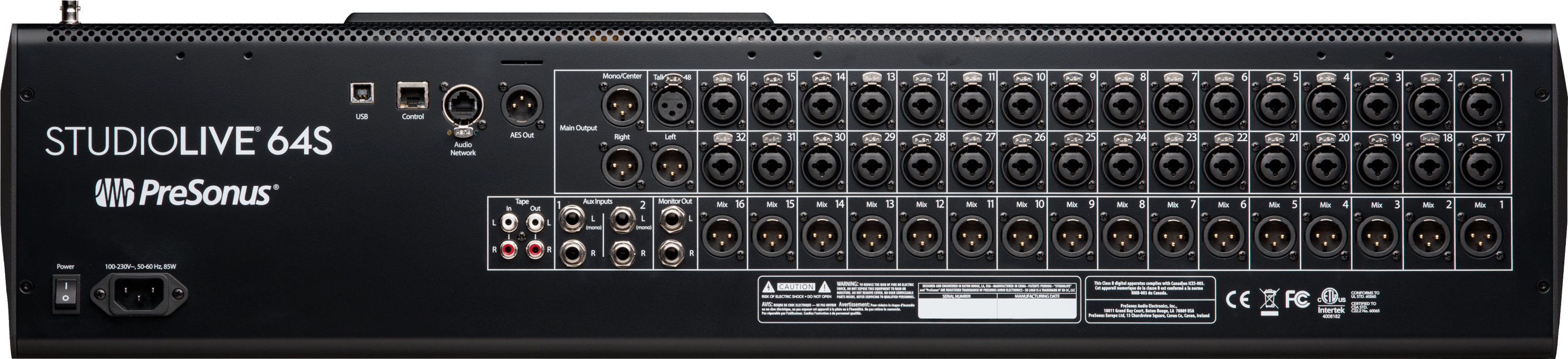

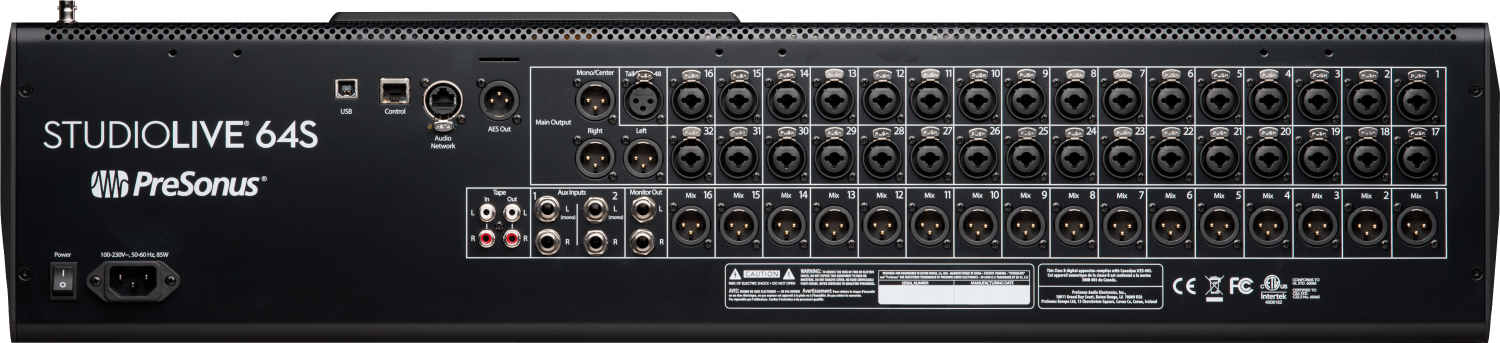

Hardware
- Digitaler Audio-Ausgang (AES/EBU): XLR male
- AVB-Audionetzwerk-Anschlüsse: Verriegelbare XLR-Ethernet-Ports
- Digitaler Bluetooth-Eingang: 4.1, Stereo
- Netzwerksteuerung: RJ-45
- USB-Aufnahmeanschluss: USB 2.0, Typ B
- Tape-Eingänge: Cinch (RCA), unsymmetrisch (Stereo-Paar)
Eingänge
- Line-Eingänge: 6,35 mm (1/4") TRS, symmetrisch
- Frequenzgang Line-Eingänge: 20 Hz – 20 kHz (±0,5 dBu bei Unity Gain)
- Eingangsimpedanz Line-In: 10 kΩ
- Maximalpegel Line-In: +18 dBu
- Signal-Rausch-Verhältnis Line-In: 94 dB (bezogen auf +4 dBu, 20 kHz Bandbreite, Unity Gain, A-bewertet)
- Gesamtklirrfaktor Line-In: < 0,005 %, +4 dBu, 20 Hz – 20 kHz, Unity Gain, unbewertet
- Mikrofoneingänge: XLR female, symmetrisch
- Gleichtaktunterdrückung Mikrofon-Preamp: 65 dB (1 kHz bei Unity Gain)
- Frequenzgang Mikrofon-Preamp: 20 Hz – 20 kHz (±0,5 dBu bei Unity Gain)
- Gain-Regelbereich Mikrofon-Preamp: 0 dB bis 60 dB (±1 dB)
- Eingangsimpedanz Mikrofon-Preamp: 1 kΩ
- Maximalpegel Mikrofon-Preamp: +12 dBu (bei Unity Gain)
- Signal-Rausch-Verhältnis Mikrofon-Preamp: 94 dB (bezogen auf +4 dBu, 20 kHz Bandbreite, Unity Gain, A-bewertet)
- Gesamtklirrfaktor Mikrofon-Preamp: < 0,005 %, +4 dBu, 20 Hz – 20 kHz, Unity Gain, unbewertet
- Maximalpegel Tape-Eingänge: +12 dBu, ±0,5 dBu
Maße
- Tiefe: 583,84 mm
- Höhe: 165,36 mm
- Breite: 822,21 mm
Sonstiges
- Interne Signalverarbeitung: 32 Bit, Floating Point
- Netzkabel: IEC-Anschluss
- Empfohlene Umgebungstemperatur: 0 °C bis 40 °C / 32 °F bis 104 °F
- Unterstützte Abtastraten: 48 kHz, 44,1 kHz
Ausgänge
- Kopfhörerausgänge – Frequenzgang: 20 Hz – 20 kHz, ±0,5 dB
- Kopfhörerausgänge – Maximalpegel: 100 mW pro Kanal @ 60 Ω Last
- Kopfhörerausgänge – Signal-Rausch-Verhältnis: 96 dB, 1 kHz, Maximalpegel, 20 Hz Bandbreite, unbewertet
- Kopfhörerausgänge – Klirrfaktor: 0,01 %, 1 kHz, Maximalpegel, 20 Hz Bandbreite, unbewertet
- Line-Ausgänge: 6,35 mm (1/4") TRS, symmetrisch
- Maximalpegel Line-Out: +18 dBu, ±0,5 dBu
- Ausgangsimpedanz Line-Out: 100 Ohm
- Maximalpegel Tape-Out: +18 dBu, ±0,5 dBu
- Ausgangsimpedanz Tape-Out: 100 Ohm
- Maximalpegel XLR-Out: +24 dBu, ±0,5 dBu
- Ausgangsimpedanz XLR-Out: 100 Ohm
Leistung
- Übersprechen benachbarter Kanäle: –87 dB (Referenz = +4 dBu, 20 Hz – 20 kHz, unbewertet)
- Digitale Audioverarbeitung – Bit-Tiefe: 24 Bit
- Dynamikumfang (ADC/DAC): 115 dB (A-bewertet, 48 kHz)
- Referenzpegel für 0 dBFS: +18 dBu
Ausschreibungstext gemäß VOB/C und DIN 18299 für den PreSonus StudioLive 64S Digitalmixer (Series III):
1. Allgemeines
- Leistung: Lieferung, fachgerechte Montage, Konfiguration, Netzwerkintegration und Inbetriebnahme eines leistungsfähigen 64‑Kanal-Digitalmischpults mit AVB-/USB-Interface und SD‑Recorder.
- Vergabebasis: VOB/C – Technische Leistungen Elektro-, Nachrichten- und Informationstechnik.
- Normative Grundlage: DIN 18299 – Allgemeine Bauleistungen; Elektroinstallationen und Audiosysteme; einschl. VDE- und EMV-Vorgaben.
Modell: StudioLive 64S
Art.-Nr.: 2779206404
2. Technische Anforderungen
Gerätetyp: PreSonus StudioLive 64S – Series III
2.1 Kanäle & Ein-/Ausgänge
- 64 Eingangskanäle, flexibel zuweisbar (Analog/AVB/USB/SD), davon 32 XMAX Class‑A Mic/Line-Preamps
- Stereo Aux‑Eingänge (2×) und Stereo Tape‑Eingang (Cinch, Bluetooth, USB, AVB, SD)
- 16 XLR Sub/Mix/Matrix, 2 XLR Main L/R, 1 XLR Mono/Center
- 2 TRS Monitor-Outs, 1 TRS Kopfhörer‐Out, 1 AES/EBU XLR
2.2 DSP & Signalverarbeitung
- Quad‑Core FLEX DSP‑Engine mit bis zu 526 gleichzeitig nutzbaren Prozessoren
- 43 Mix-Busse (32 FlexMix + 8 FX + Stereo Main + Mono/Center)
- In jedem Kanal/Buss: HPF, Gate, Kompressor, parametrischer EQ, Limiter, 31-Band-Grafik‑EQ, 8 FLEX‑FX-Slots
- 24 DCA-Gruppen, Talkback-Funktion
2.3 Aufnahme & Netzwerk
- USB‑Interface mit 64×64 Kanälen (128-Kanal)
- Multitrack SD‑Recorder mit 34×34 und Virtual‑Soundcheck‑Modus
- AVB‑Audio‑Netzwerk mit 64×64 Kanälen (EtherCON XLR)
2.4 Steuerung & Software
- Fernbedienung: UC Surface (Windows, macOS, iPad, Android)
- QMix‑UC App für Monitormanagement
- DAW-Integration: Studio One Pro (im Lieferumfang), MCU-Emulation für Logic, HUI-Emulation für Pro Tools
- Capture®‑Software für Mehrspuraufnahmen mit Virtual Soundcheck
2.5 Elektrische & Mechanische Daten
- A/D-Wandler: 24 Bit / 48 kHz, Dynamikbereich 115 dB, THD < 0,005 %, S/N ≥ 94 dB
- Stromversorgung: 100–230 VAC, 50–60 Hz, ca. 85 W Leistungsaufnahme
- Maße: 822 × 583 × 165 mm (B×T×H), Gewicht ca. 16,9 kg
3. Leistungsumfang
- Lieferung eines betriebsfertigen StudioLive 64S inkl. Netzteil, AVB-/USB-/SD-Kabeln, Software-Lizenzen (UC Surface, QMix‑UC, Capture, Studio One Pro).
- Rack-Einbau in vorhandene oder neue 19″/6 HE-Rackeinheit gemäß DIN 18299/VDE.
- Elektrischer Anschluss: 230 VAC, EMV-gerechte Erdung und Verkabelung.
- Netzwerkintegration: AVB‑Verkabelung, Anbindung an AVB-Switch, Konfiguration der Steuerung.
- Funktionsprüfung: inklusive In-/Outputs, DSP, Recording (USB + SD), Netzwerkverhalten, DAW-Fernsteuerung.
- Expertenschulung: Bedienung, Szenenverwaltung, Virtual Soundcheck, DAW-, USB/SD-Aufnahme, App-Steuerung.
- Dokumentation: VOB-konformes Abnahmeprotokoll, technische Unterlagen (Datenblatt, CE-/EMV‑Nachweis, Lizenzen, Bedienungsanleitung).
4. Qualität & Nachweise
- Deutschsprachiges technisches Datenblatt beizulegen
- CE-Konformitätserklärung und EMV-Zertifikat erforderlich
- Produktsicherheitsnachweis (z. B. GS-Zertifikat)
- Nachweis gültiger Software-Lizenzen (Studio One Pro, Capture, UC Surface, QMix)
5. Gewährleistung & Support
- 24 Monate Gewährleistung gemäß VOB/B
- Hersteller- und Händlersupport für Firmware- und Software-Aktualisierungen sowie technische Rückfragen
6. Erweiterbarkeit
- Modular erweiterbar durch zusätzliche Series III Geräte, NSB Stageboxen oder EarMix 16M
- Skalierbar in AVB-Netzwerkarchitekturen mit weiteren Komponenten
Menge: 1 Stück
