PreSonus StudioLive AR12C
PreSonus StudioLive AR12C

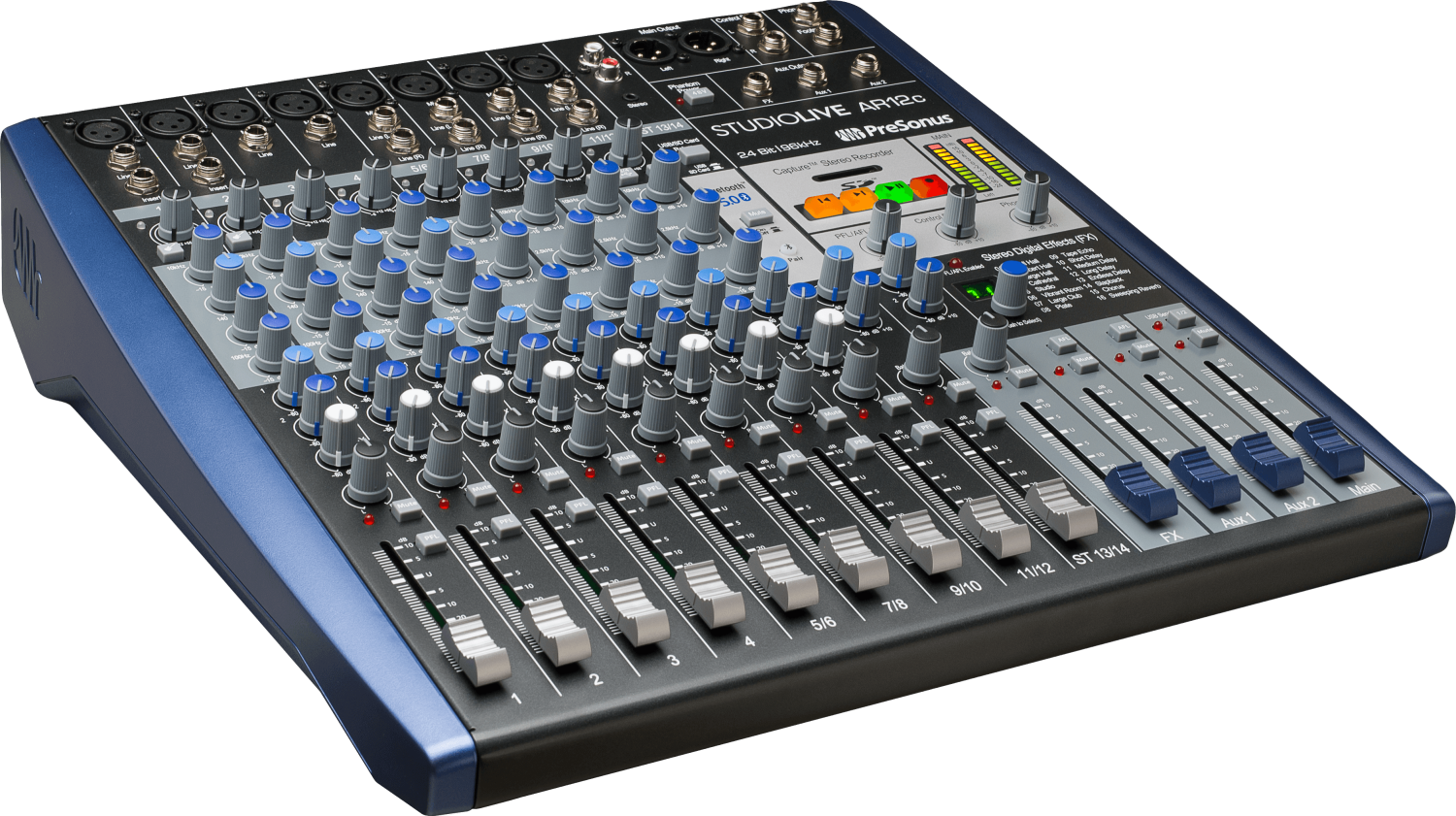

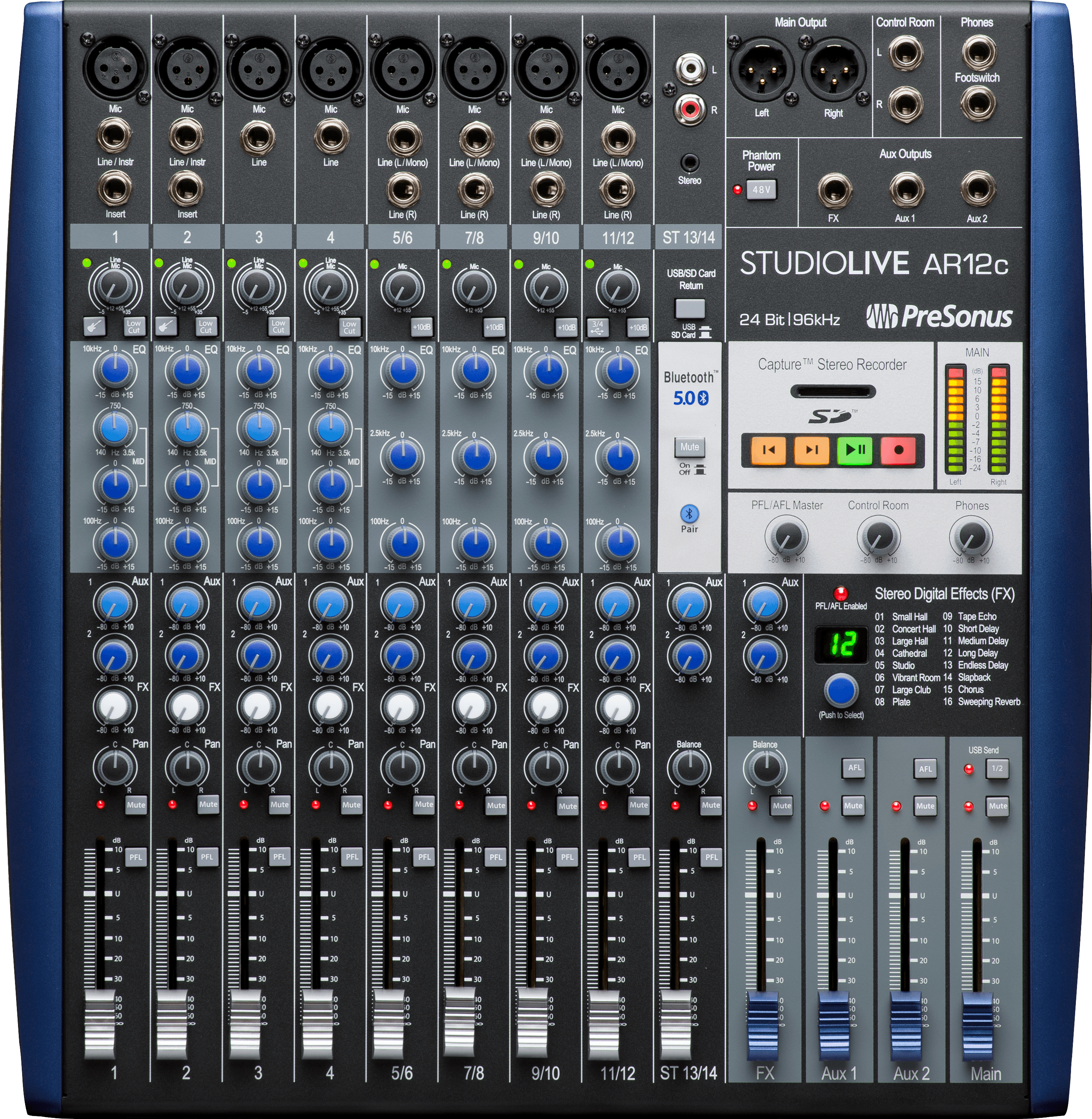

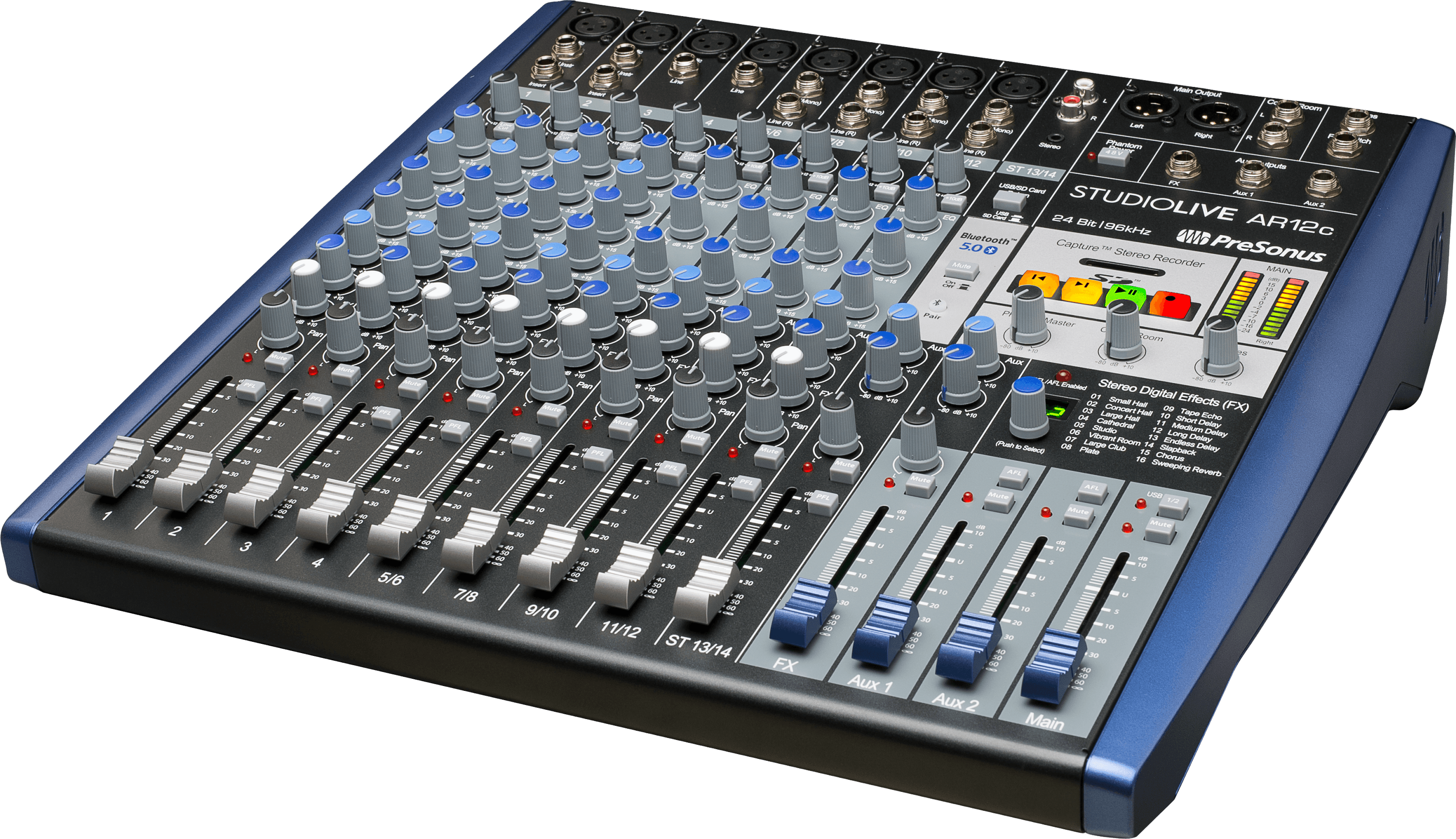

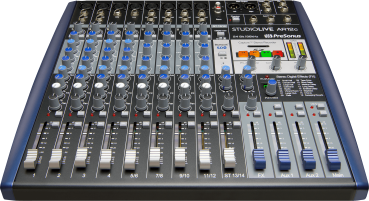

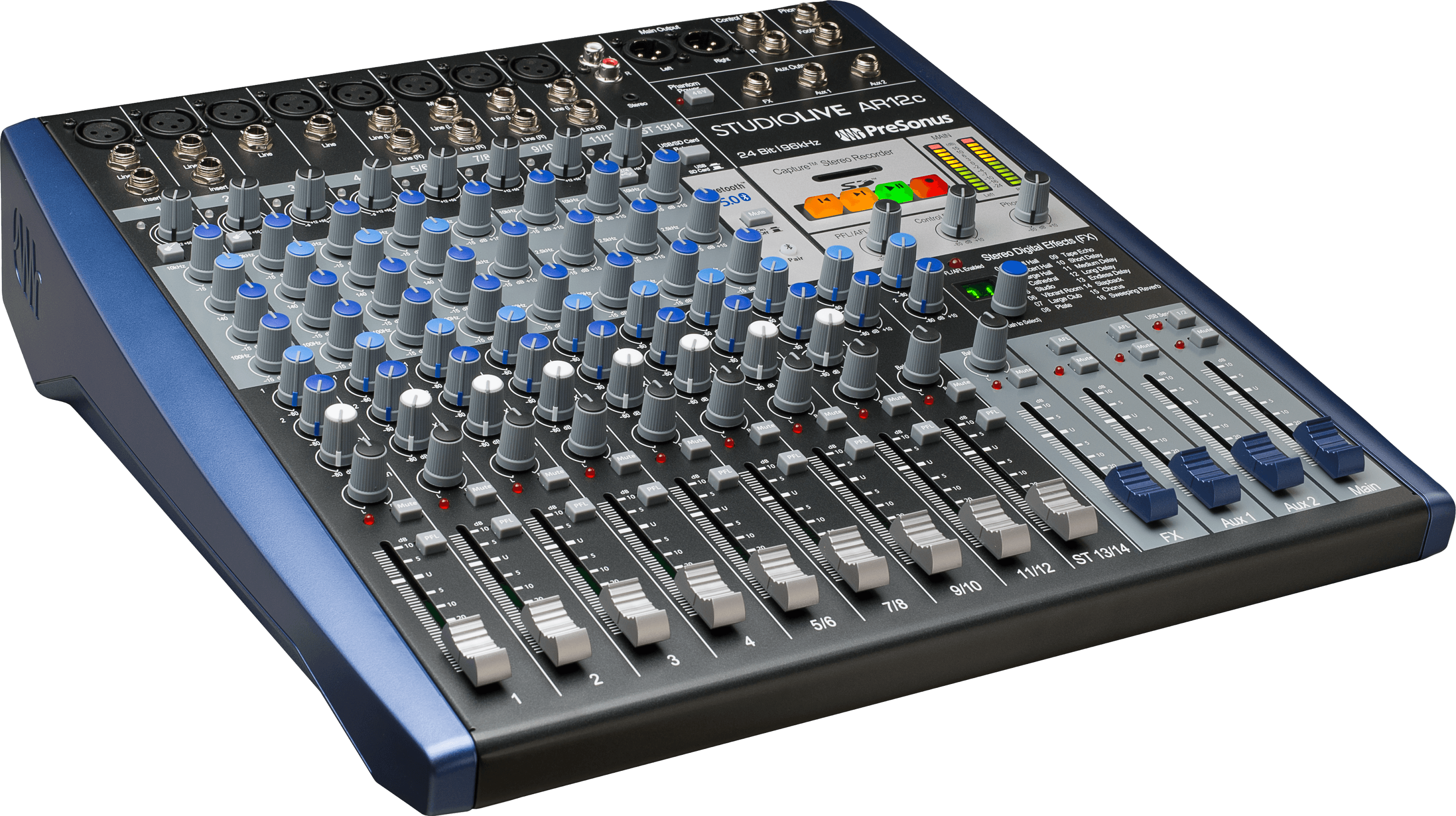

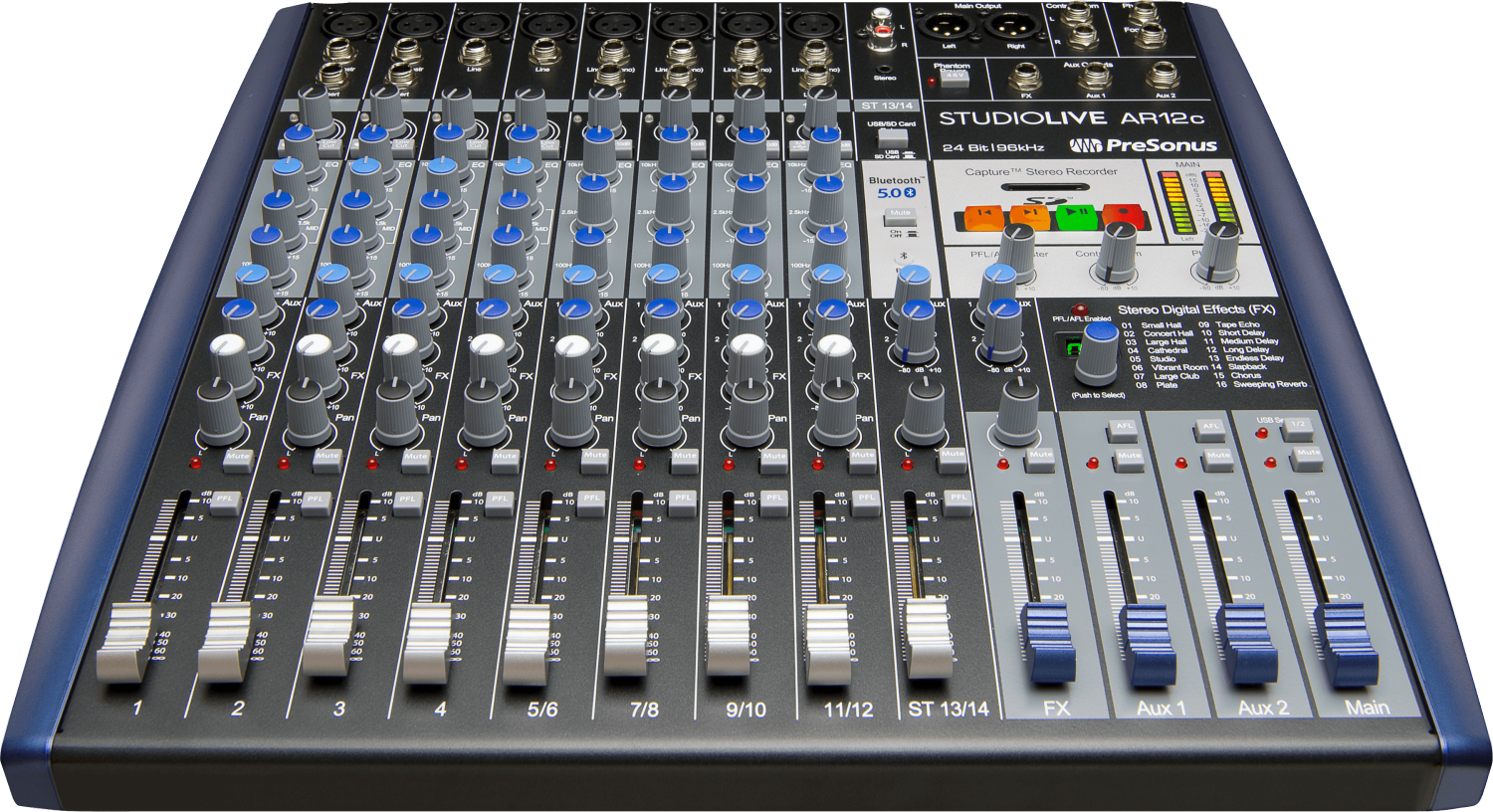

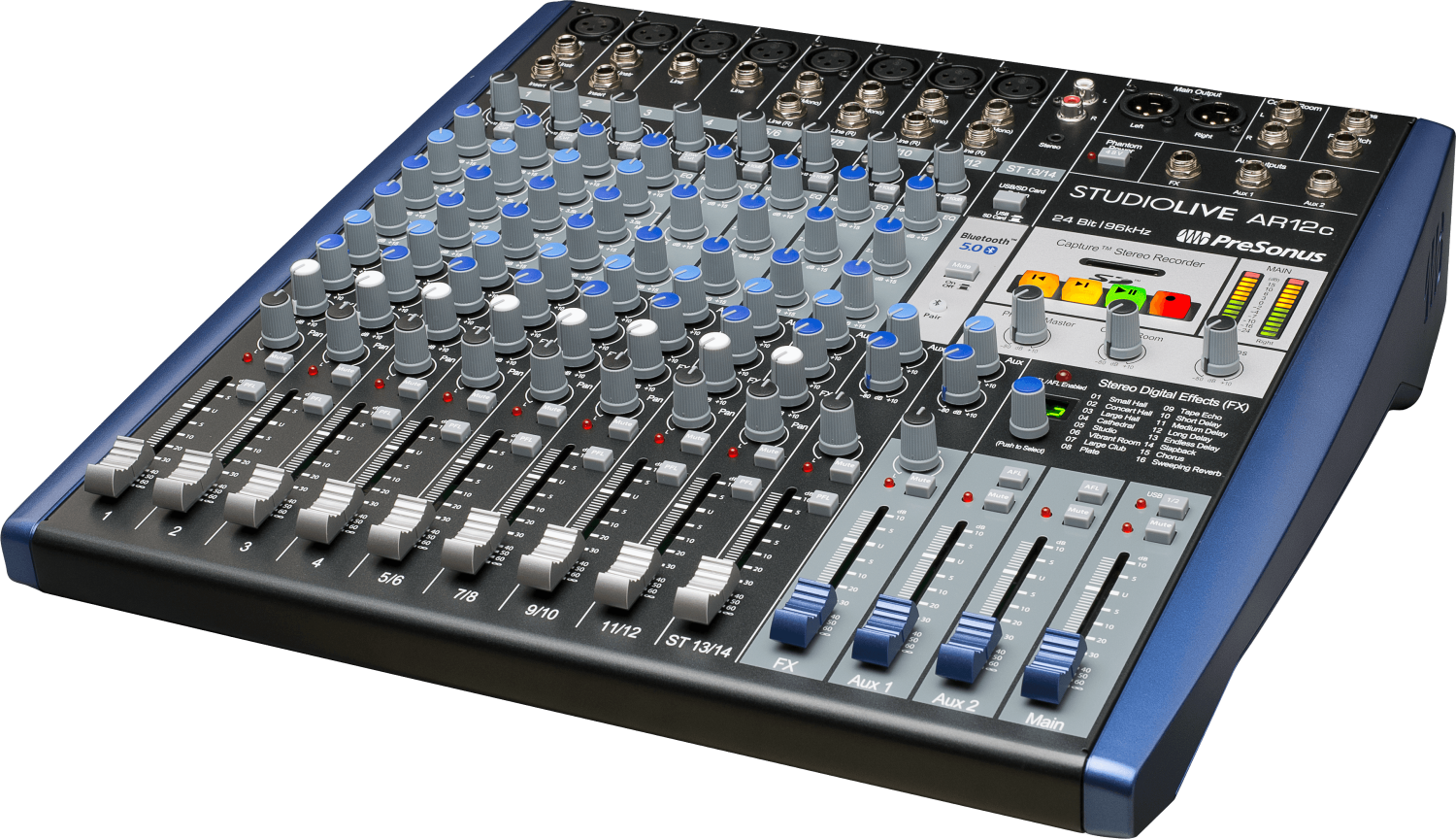

Der StudioLive AR12c sieht aus wie ein klassischer Analogmixer – ist aber weit mehr: Er wurde speziell für moderne Recording- und Live-Anwendungen entwickelt. Mit acht hochwertigen XMAX-Mikrofonvorverstärkern, einem 14x4 USB-C-Audio-Interface (24 Bit / 96 kHz) und einem durchdachten Hybrid-Design kombinierst Du analoge Haptik mit digitaler Präzision – und das alles über ein einziges, intuitiv bedienbares Mischpult.
Ob im Studio, beim Podcasting oder auf der Bühne – Du profitierst von praxisnahen Features wie einem musikalischen 3-Band-Analog-EQ, Mic/Line-Boost für schwache Signale z. B. von Vintage-Synths oder Broadcast-Mikros, integrierter Bluetooth-Funktion für kabelloses Audiostreaming, einem stereofonen SD-Recorder sowie einer neu entwickelten Effektsektion mit beeindruckenden Reverbs und Delays.
Das integrierte Audio-Interface ermöglicht Dir die Aufnahme aller 12 Eingangskanäle sowie der Summenmischung. Zwei zusätzliche Stereo-Playback-Kanäle sorgen für maximale Flexibilität beim Einspielen von Backing-Tracks, Soundeffekten, Loops oder externem Audio über Loopback – ideal für Content-Produktion, Streaming und Hybrid-Performances.
Vier XMAX-Vorverstärker liefern Dir selbst bei leisen Quellen ausreichend Gain und übertragen jedes Detail mit höchster Klarheit. Und mit dem USB-C-Anschluss ist der AR12c mit nahezu jedem aktuellen Mac oder PC kompatibel – einfach anschließen und loslegen.
Auch unterwegs bleibst Du flexibel: Stecke eine SD- oder SDHC-Karte ein und nimm Deine Summenmischung direkt auf – ganz ohne Computer. Ob Live-Mitschnitt, Interviews oder spontane Sessions: Der StudioLive AR12c ist Dein zuverlässiger Partner für unkomplizierte Produktionen mit professionellem Anspruch.
Der StudioLive AR12c sieht aus wie ein klassischer Analogmixer – ist aber weit mehr: Er wurde speziell für moderne Recording- und Live-Anwendungen entwickelt. Mit acht hochwertigen XMAX-Mikrofonvorverstärkern, einem 14x4 USB-C-Audio-Interface (24 Bit / 96 kHz) und einem durchdachten Hybrid-Design kombinierst Du analoge Haptik mit digitaler Präzision – und das alles über ein einziges, intuitiv bedienbares Mischpult.
Ob im Studio, beim Podcasting oder auf der Bühne – Du profitierst von praxisnahen Features wie einem musikalischen 3-Band-Analog-EQ, Mic/Line-Boost für schwache Signale z. B. von Vintage-Synths oder Broadcast-Mikros, integrierter Bluetooth-Funktion für kabelloses Audiostreaming, einem stereofonen SD-Recorder sowie einer neu entwickelten Effektsektion mit beeindruckenden Reverbs und Delays.
Das integrierte Audio-Interface ermöglicht Dir die Aufnahme aller 12 Eingangskanäle sowie der Summenmischung. Zwei zusätzliche Stereo-Playback-Kanäle sorgen für maximale Flexibilität beim Einspielen von Backing-Tracks, Soundeffekten, Loops oder externem Audio über Loopback – ideal für Content-Produktion, Streaming und Hybrid-Performances.
Vier XMAX-Vorverstärker liefern Dir selbst bei leisen Quellen ausreichend Gain und übertragen jedes Detail mit höchster Klarheit. Und mit dem USB-C-Anschluss ist der AR12c mit nahezu jedem aktuellen Mac oder PC kompatibel – einfach anschließen und loslegen.
Auch unterwegs bleibst Du flexibel: Stecke eine SD- oder SDHC-Karte ein und nimm Deine Summenmischung direkt auf – ganz ohne Computer. Ob Live-Mitschnitt, Interviews oder spontane Sessions: Der StudioLive AR12c ist Dein zuverlässiger Partner für unkomplizierte Produktionen mit professionellem Anspruch.
Eigenschaften
- 14x4 USB 2.0 (über USB-C™-Buchse) Audio-Interface mit 24 Bit/96 kHz zur Aufnahme aller Kanäle und der Summenmischung
- 2x2 SD-Recorder (Aufnahme der Summenmischung); kompatibel mit SD- und SDHC-Speicherkarten bis 32 GB
- 14-Kanaliger Analogmischer mit:
- 8 symmetrischen Mikrofoneingängen mit XMAX-Mikrofonvorverstärkern sowie zwei Instrumenteneingängen, 12 symmetrischen Line-Eingängen und zwei Inserts
- Stereophoner Super Channel (Kanal 13/14) mit Bluetooth®5.0 Drahtlosverbindung, Cinch-Eingängen, 3,5 mm Stereoklinkeneingang und Stereo-Wiedergabe von SD-Karte/USB
- Stereo-Effektprozessor mit 16 Presets, dedizierten Sends und Returns und Bypass-Fußschalter-Anschluss
- Komplettlösung für Audioaufnahmen: Inklusive Capture™ Live-Aufnahmesoftware und Studio One® Pro Dauerlizenz für Mac® und Windows
macOS®
Windows®
- macOS Version 10.14 oder neuer
- 200 MB Speicherplatz und 4 GB RAM für Universal Control (erforderlich für Firmware-Updates)
- Freier USB-Anschluss
Windows®
- Windows 10 Version 20H1 (nur 64-Bit) oder Windows 11 (nur 64-Bit)
- 200 MB Speicherplatz und 4 GB RAM für Universal Control (erforderlich für Firmware-Updates)
- Freier USB-Anschluss
Technische Daten
Elektronik
Hardware
Eingänge
Instrumenteneingänge
Line-Eingänge
Mikrofoneingänge
Messdaten
Abmessungen
Sonstiges
Ausgänge
Kopfhörerausgänge
Line-Ausgänge
XLR-Ausgänge
Leistung
Elektronik
- Phantomspeisung: +48 VDC
- Signalpegel-LED:
- Signal: -30 dBFS (vor EQ)
- Clip: -3,0 dB vor Übersteuerung (vor oder nach EQ)

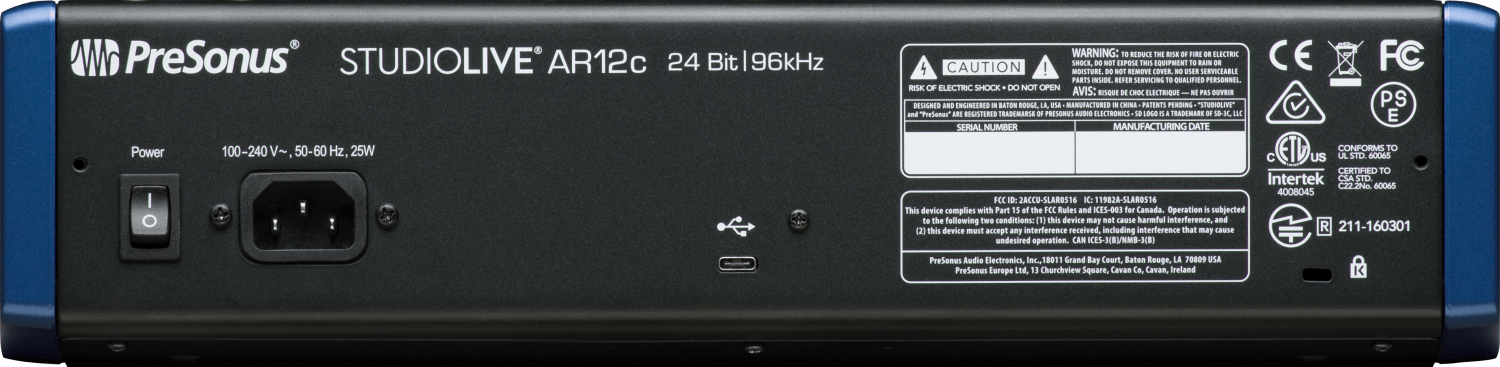

- Spannungsversorgung: 100–230 VAC, 50–60 Hz
Hardware
- USB-Aufnahmeanschluss für digitale Audiodaten: USB 2.0
Eingänge
Instrumenteneingänge
- Anschlusstyp: 6,3 mm TS-Buchse, unsymmetrisch, Hi-Z
- Dynamikumfang: > 108 dB (mittlerer Gain, unbewertet)
- Frequenzgang: 20 Hz – 20 kHz, +0,5 / -1,5 dB
- Gain-Bereich: 43 dB, ±1 dB (+12 bis +55 dB)
- Maximalpegel: +9 dBu ±1,0 dB (minimaler Gain, 1 kHz @ 0,5 % THD+N)
Line-Eingänge
- Anschlusstyp: 6,3 mm TRS, symmetrisch
- Frequenzgang: 20 Hz – 20 kHz, +0,5 / -1,5 dB
- Gain-Bereich: Mono: 40 dB, ±1 dB, Stereo: 0 dB oder +10 dB
- Eingangsimpedanz: 10 kΩ (symmetrisch)
- Maximalpegel: +26 dBu ±1,0 dB (minimaler Gain, 1 kHz @ 0,5 % THD+N)
- Signal-Rausch-Abstand: 85 dB (@ +4 dBu)
- Gesamtklirrfaktor (THD): < 0,01 % (1 kHz, -1 dBFS, A-bewertet)
Mikrofoneingänge
- Anschlusstyp: XLR-Buchse, Class-A XMAX-Vorverstärker
- Gleichtaktunterdrückung (CMRR): 65 dB (1 kHz, +55 dB Gain)
- Eingangsrauschen (EIN): < -128 dBu (+55 dB Gain, 150 Ω, 20 Hz – 22 kHz)
- Frequenzgang: 20 Hz – 20 kHz, +0,5 / -1,5 dB
- Gain-Bereich: 43 dB (+12 bis +55 dB)
- Eingangsimpedanz: 1 kΩ
- Maximaler Eingangspegel: +9 dBu ±1,0 dB (Unity Gain)
- Signal-Rausch-Abstand: 94 dB (@ +4 dBu)
- Gesamtklirrfaktor (THD): < 0,01 % (minimaler Gain, A-bewertet)
Messdaten
- Speicherkapazität: SD-Karte: 2 GB, SDHC-Karte: bis 32 GB
Abmessungen
- Tiefe: 397 mm
- Höhe: 90 mm
- Breite: 381 mm
Sonstiges
- Stromkabel: IEC
- Aufnahmeformat: Stereo WAV
- Unterstützte Medienformate: FAT16-formatierte SD™-Karte, FAT32-formatierte SDHC™-Karte
- Unterstützte Abtastraten: 44,1, 48, 88,2, 96 kHz
Ausgänge
Kopfhörerausgänge
- Dynamikumfang: >103 dB (A-bewertet)
- Frequenzgang: 20 Hz – 20 kHz, +0,5 / -1,5 dB
- Maximale Ausgangsleistung: 150 mW pro Kanal bei 60 Ω
- Gesamtklirrfaktor (THD): < 0,01 % (20 Hz – 20 kHz, -1 dBFS, unbewertet)
Line-Ausgänge
- Anschlusstyp: 6,3 mm TRS, symmetrisch
- Maximaler Ausgangspegel: +18 dBu
- Ausgangsimpedanz: 100 Ohm
- Dynamikumfang (Main und Line-Outs): >108 dB (A-bewertet)
XLR-Ausgänge
- Maximaler Ausgangspegel: +24 dBu ±1,0 dB
- Ausgangsimpedanz: 100 Ohm
Leistung
- Übersprechen (benachbarte Kanäle): -85 dBu (Referenz = +4 dBu, 20 Hz – 20 kHz, unbewertet)
- Bit-Tiefe (Digitalaudio): 24 Bit
- Dynamikumfang (Digitalaudio): 105 dB (A-bewertet, 48 kHz)
- SD-Recorder Bit-Tiefe:
- Aufnahme: 24 Bit
- Wiedergabe: 16 oder 24 Bit
- SD-Recorder Abtastrate: 44,1 kHz
VOB/C- und DIN 18299-konforme Ausschreibungstext für den PreSonus StudioLive AR12c:
1. Allgemeines
Leistungsgegenstand: Lieferung, fachgerechte Montage, Konfiguration, Netzwerkintegration (USB-C, SD-Recorder, Bluetooth) und Inbetriebnahme eines kompakten 14‑Kanal-Analogmischpults mit integriertem Audio-Interface.
Vergabegrundlage: VOB/C – Technische Leistungen Elektro-, Nachrichten- und Informationstechnik; DIN 18299 – Allgemeine Bauleistungen; Elektro‑ und Medientechnik.
Hersteller / Vertrieb: PreSonus / TRIUS Pro-AV
Modell: StudioLive AR12C
Art.-Nr.: 2779206101
2. Technische Beschreibung
Gerätetyp: PreSonus StudioLive AR12c
2.1 Eingänge & Ausgänge
14 analoger Kanäle, davon:
- 8 × XLR-Mikrofoneingänge mit Class‑A‑XMAX-Preamps, 48 V Phantom
- 2 × Instrument/Line (Hi-Z)
- 12 symmetrische Lineeingänge (4 mono, 4 Stereo-Paare)
- Stereo‑Super‑Channel (Kanal 13/14) mit Bluetooth 5.0, RCA, 3,5 mm Klinke, SD-/USB-Wiedergabe
- 2 × Monitor-Busse (sym. TRS) mit dedizierten Sends
- L/R Control-Room Ausgang (TRS) mit Lautstärkeregler
- Kopfhörerausgang mit Pegelregler
2.2 Recording & Interface
- USB-C Audio-Interface: 14×4 Kanäle, 24-bit/96 kHz
- SD-Karten-Recorder: 2×2 Kanäle, unterstützt SD/SDHC bis 32 GB
2.3 Signalverarbeitung
- Hochpassfilter auf allen Kanälen
- 3-Band (quasi-)parametrischer EQ (Mono: mit Mittenband, Stereo: semi-parametrisch)
- Stereo-Effektprozessor mit 16 Presets, Send/Return, Fußschalter-Anschluss
- Mic/Line-Boost für Stereo-Kanäle
2.4 Gehäuse & Stromversorgung
- Robustes Metallgehäuse, 60 mm Fader, optionales Rackmount-Kit
- Internes Netzteil, IEC-Kaltgerätekabel, 100–230 VAC
2.5 Software & Lizenzierung
- Inklusive PreSonus Capture™ (Mehrspur-Liveaufnahme), Studio One® Artist DAW, Studio Magic Plug-in Suite
3. Leistungsumfang
- Lieferung: Komplettes Gerät inkl. Netzteil, Kabel (USB-C, SD), Rackkit (optional), Software-Lizenzen.
- Einbau: Mechanische Installation gemäß DIN 18299 in vorhandenes Studio/Rack unter Beachtung von EMV- und VDE-Richtlinien.
- Elektrischer Anschluss: Anschluss an 230 V Netz, EMV-gerechte Erdung.
- Inbetriebnahme: Installation und Einrichtung von USB- und SD-Recording, Bluetooth‑Verbindung, Capture- und Studio One Software.
- Funktionsprüfung: Eingangs-/Ausgangstest, EQ/Filterfunktionen, Effekt-Sektion, Recording, Bluetooth, Monitor-Mixes.
- Anwenderschulung: Bedienung, Szenen- und Effektverwaltung, Mehrspuraufnahme, Software-Nutzung.
- Dokumentation & Abnahme: VOB-konformes Protokoll; Datensatz inkl. Datenblatt, CE-/EMV-Erklärung, Softwarelizenznachweise, Bedienungsanleitungen.
4. Qualität & Nachweise
- Technisches Datenblatt (DE) beilegen
- CE-Konformitätserklärung, EMV-Zertifikat
- Nachweis produktspezifischer Sicherheitsnormen (z. B. GS)
- Nachweise für Capture™, Studio One® Artist und Studio Magic Suite
5. Gewährleistung & Support
- 24 Monate Gewährleistung gemäß VOB/B
- Hersteller- oder autorisierter Fachhandelssupport für Hardware, Firmware und Software
6. Erweiterbarkeit
- Flexible Erweiterung durch Anschluss externer USB-/Audio-Interfaces oder Stageboxen
- Bluetooth-, USB- und SD-Anbindung ermöglicht künftige Integration in modulare Realtime- und Hybrid-Studio-Setups
Positionsangabe: 1 Stück
