VOB/C- und DIN 18299-konforme Ausschreibungstext Audio-Mischverstärker Josawa 250W‑UB

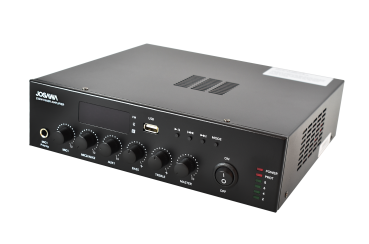

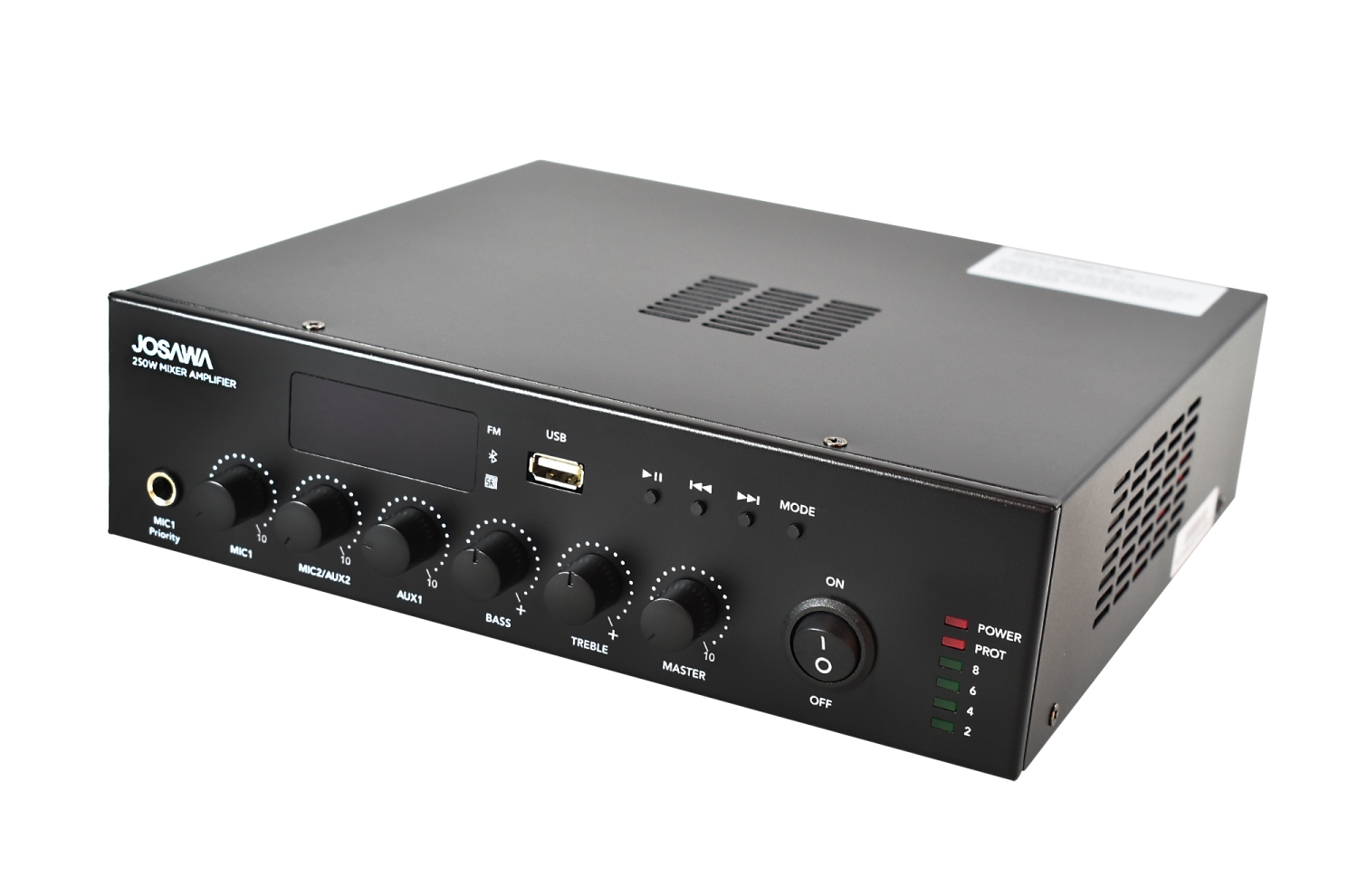

Hersteller/Modell: Josawa 250W‑UB (kompakter Class‑D-Mischverstärker mit Media‑Player-Funktion)
Leistungsbeschreibung: Lieferung und montagefertige Installation eines kompakten Mischverstärkers inklusive integriertem Media‑Player (Bluetooth, FM‑Tuner, USB‑MP3). Gesteuert über Front‑Panel und mit Fernbedienung. Class‑D‑Endstufe mit einem Ausgangssignal von 250 W (Mono) wahlweise für 4–16 Ω oder 70/100 V Lautsprechersysteme geeignet. Prioritätsgesteuert (EMV‑Eingang > MIC 1 > andere Quellen). Netzbetrieb wahlweise mit 100–240 V AC oder 24 V DC (Notstrom).
Technische Daten
- Leistung: 250 W mono @ 4–16 Ω oder 70/100 V

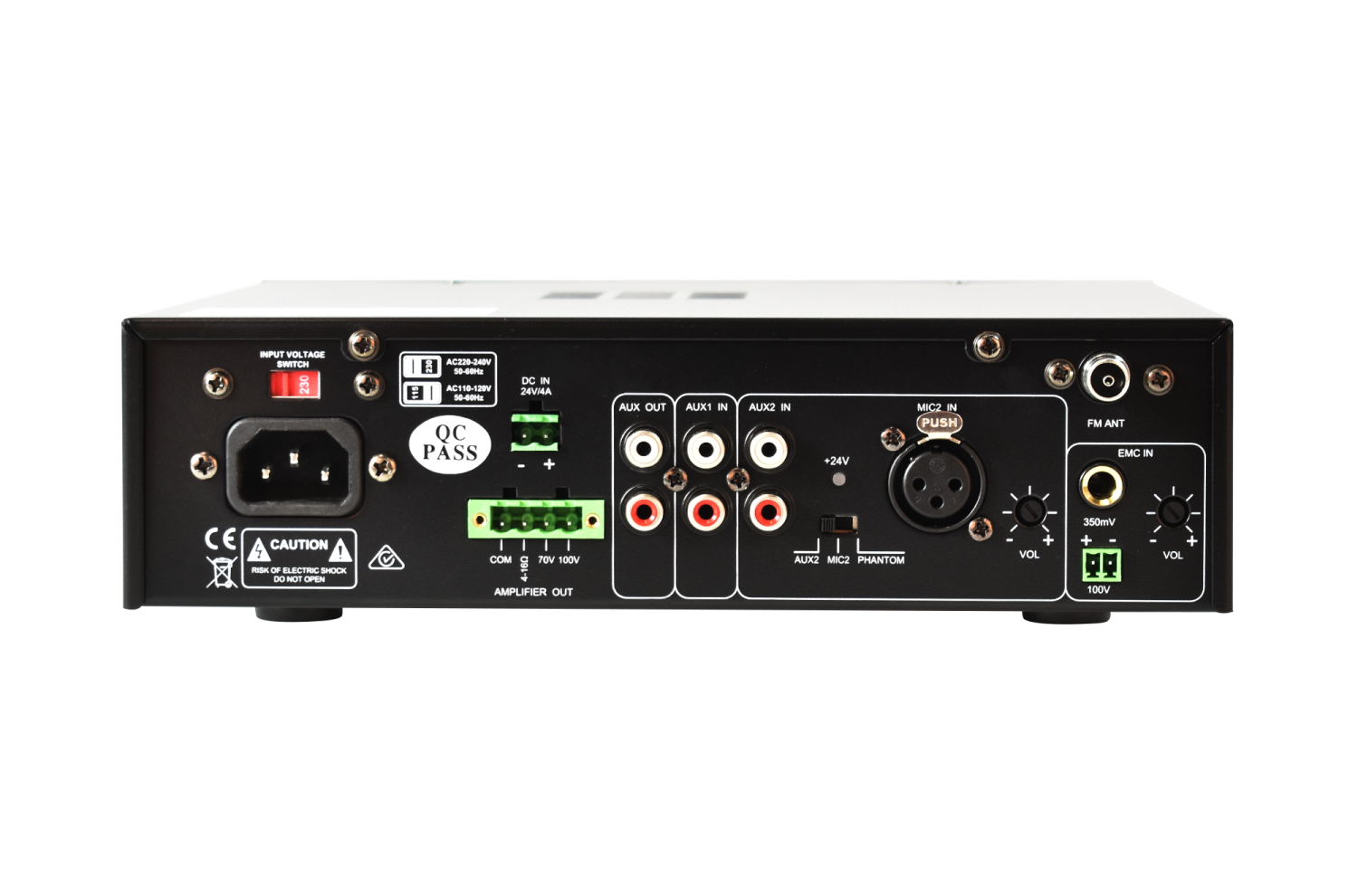

- Eingänge: 2× Mikrofon (Front XLR/Jack & Rückseite XLR, Phantom‑Schaltung an MIC 2), 1× EMV‑Eingang, 2× Line (Cinch AUX), 1× USB (MP3), Bluetooth‑Empfang, FM‑Tuner
- Ausgänge: 1× Line‑Out (Cinch AUX), 1× Lautsprecher‑Phoenixklemme (4‑polig)

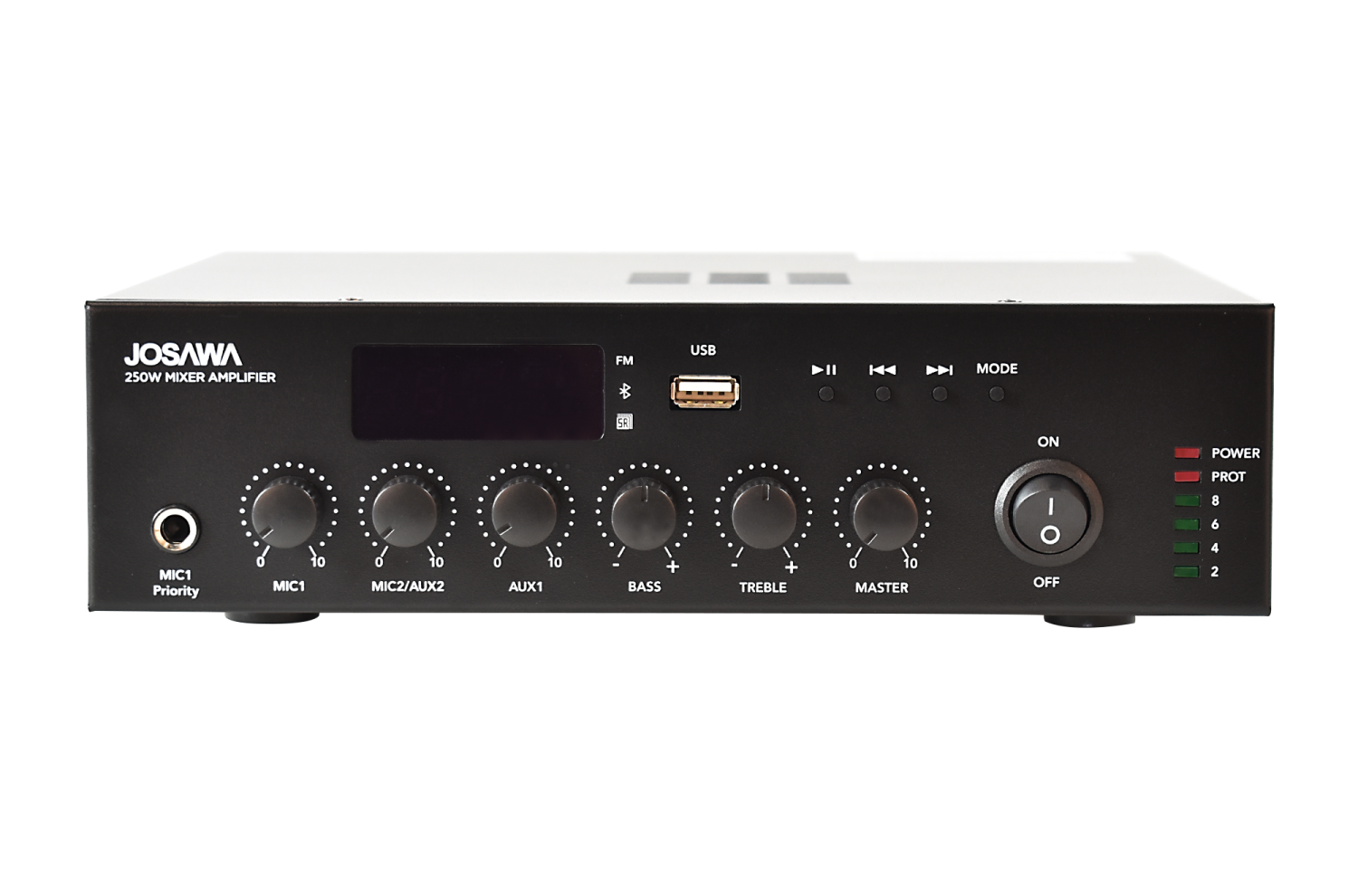

- Steuerung & Priorität: Manuelle Regler für MIC 1‑2, AUX 1‑2, Bass/Höhen, Master; IR‑Fernbedienung; IR-LED; Prioritätsstufen EMC > MIC1 > sonstige
- Schutzfunktionen: Kurzschluss-, Clip-, Überlast- und Temperatur‑Schutz; LED‑Statusanzeigen (Power, Clip, Protect, Signal)
- Stromversorgung: 100–240 VAC (50/60 Hz) oder 24 V DC Notstrom
- Abmessungen: 198 × 247 × 66 mm (B×T×H)
- Gewicht: ca. 2,6 kg
- Gehäusefarbe: Schwarz
Lieferumfang
Josawa 250W-UB Mischverstärker
IR‑Fernbedienung
FM-Antenne
4‑pol. Phoenix‑Anschlussklemme + 2 × 2‑pol. 3,81‑Klemmen
Netzkabel
Bedienungsanleitung
Besondere Merkmale
- Integrierter USB‑MP3‑Player, FM‑Tuner und Bluetooth‑Schnittstelle mit Fernbedienung
- Umschaltbare Notstromversorgung (24 V DC)
- Class‑D Technik – hohe Effizienz und geringe Wärmeentwicklung
- 7‑Jahres‑Garantie gemäß Herstellerangabe
Bau- und Montagehinweise (VOB/C & DIN 18299 konform)
- Gerät in dafür vorgesehenen 19″-Rack‑Einbau oder Regal montieren, ausreichende Entlüftung gewährleisten (ausreichender Abstand links/rechts, oben/unten).
- Anschluss von Netzspannung (100–240 VAC oder 24 V DC), Lautsprecherleitungen (4–16 Ω oder 70/100 V), Mikrofoneingängen und anderen Signalquellen fachgerecht nach Herstelleranleitung durchführen.
- Fernbedienung und FM‑Antenne benutzerfreundlich platzieren.
- Schutz-LEDs müssen jederzeit sichtbar sein.
- Bereits vorgelegt müssen entsprechende Dokumentationen vorhanden sein (Installations- & Bedienungsanleitung).
- Gerät ist während der gesamten Montage mechanisch und elektrisch sicher zu fixieren, DIN-konforme Kabelführungen und Zugentlastung sicherzustellen.
Ausschreibungstext – VOB/C konform
Lieferung und montagefertige Installation eines Josawa 250W‑UB Class‑D‑Mischverstärkers, 250 W mono an 4–16 Ω oder 70/100 V, mit Bluetooth, FM‑Tuner, USB‑MP3‑Player, 2× Mikrofon‑Eingängen (inkl. Phantom‑Schalter), EMV‑Input, 2× AUX (Cinch), Line‑Ausgang, IR‑Fernbedienung, Prioritätsschaltung EMC > MIC1 > sonstige, Notstrom (24 V DC) und umfassenden Schutzfunktionen (Kurzschluss, Clip, Überlast, Temperatur). Komplett mit IR‑Fernbedienung, FM‑Antenne, Anschlussklemmen, Netzkabel, Dokumentation, 7‑Jahre Garantie. Montage in 19″‑Rack oder Regal; alle elektrischen und mechanischen Anschlüsse VDE‑ und DIN-konform auszuführen, einschließlich Lüftung, Zugentlastung und Dokumentation.
