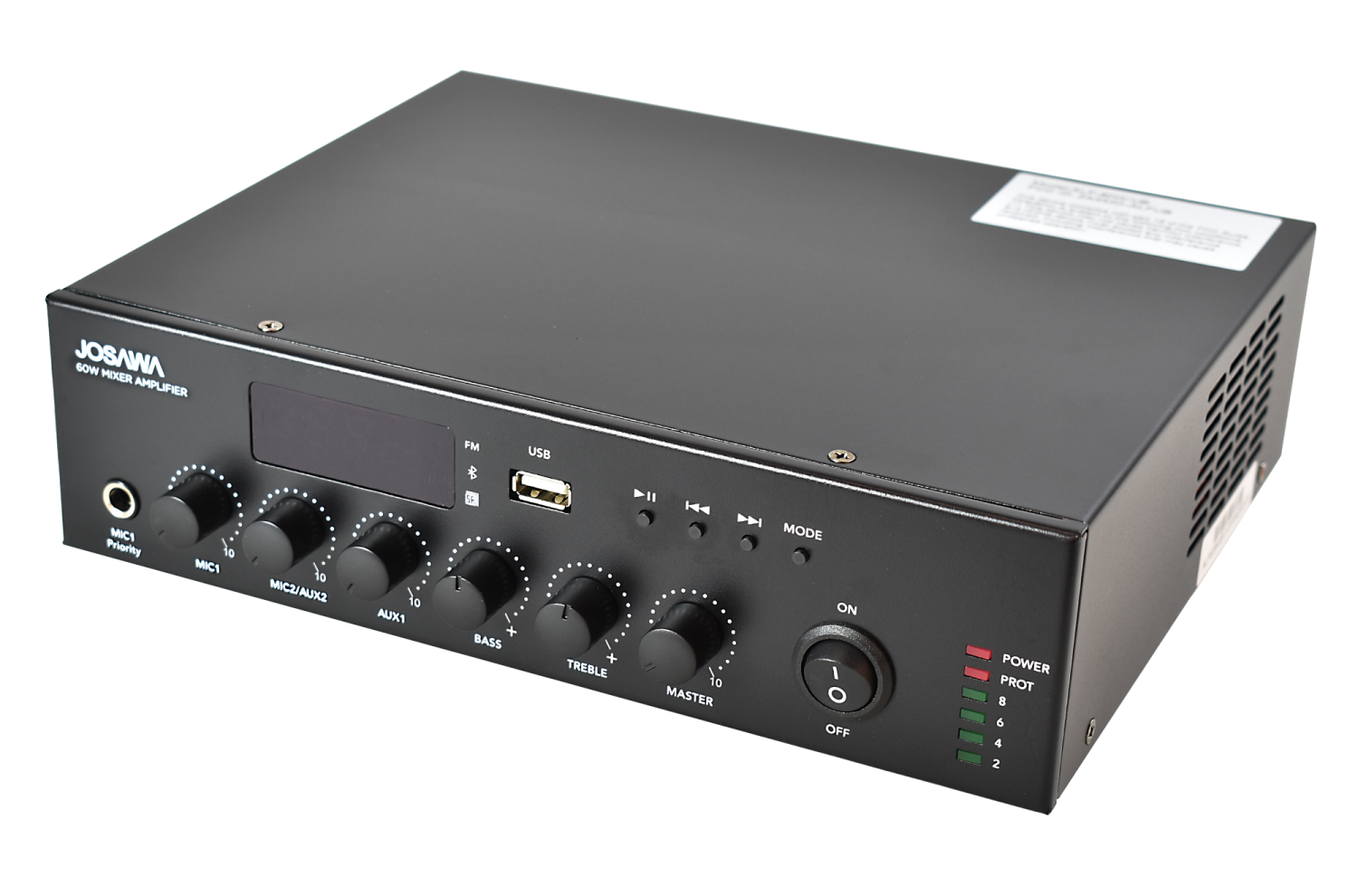

Josawa 60W-UB

Produkt Eigenschaften:

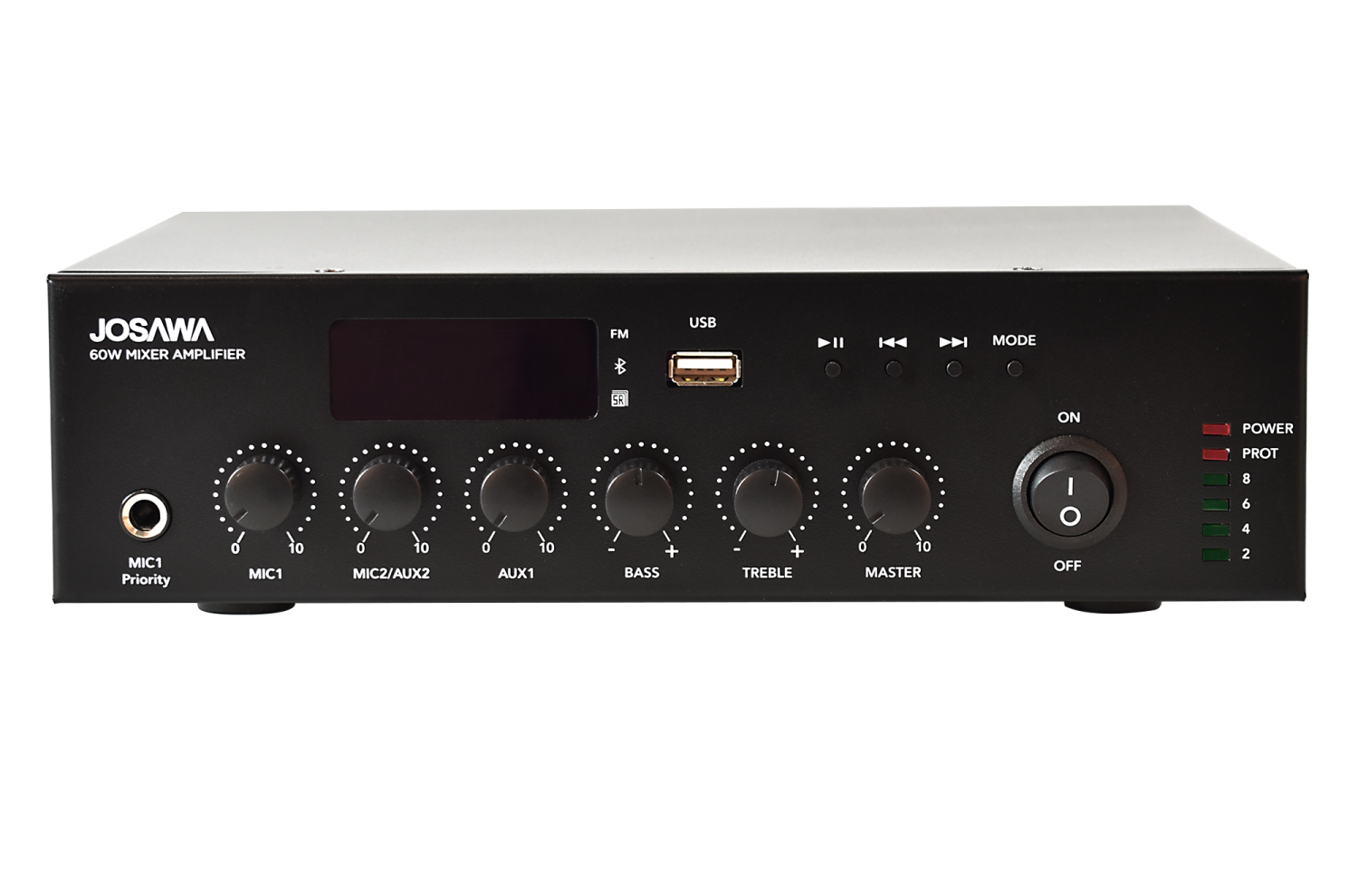

• Kompakter Mischverstärker
• Mikrofoneingänge (Front- und Rückseitig)
• Lautsprecherausgang für 100 V/70 V und 4 -16 Ohm
• Nennleistung von 60 W
• integrierter USB-Port, UKW-Tuner und Bluetooth-Schnittstelle mit Fernbedienung
• 2 MIC-Eingänge, 1 EMV-Eingang, 2 Line-Eingänge, 1 Line-Ausgang
• Individuelle Lautstärkeregelung für Mic 1-2, Aux 1-2
• Bass/Höhen und Master-Lautstärkeregelung
• Netzversorgung wahlweise mit 100-240 V AC als auch über 24 V DC (Notstrom)
• Priorität: EMV > MIC1 > Andere
• LED-Anzeigen für Power, Clip, Protect und Signal
• Mit Kurzschluss-, Clip-, Überlast- und Hochtemperaturschutz.
• Ideal für kleine Veranstaltungsorte wie Klassenzimmer, Einzelhandelsgeschäfte, Cafés, Restaurants usw.
• Class-D Endstufentechnologie
• 7 Jahre Garantie

Kann ich diesen Verstärker mit einem 100 V-System verwenden?
Ja, der Verstärker unterstützt sowohl 70 V/100 V als auch 4 – 16 Ohm Systeme

Was ist die Ausgangsleistung des Verstärkers?
60 Watt

Wie steuere ich den Verstärker?
Es kann über die IR-Fernbedienung und die Lautstärkeregler auf der Vorderseite gesteuert werden

Unterstützt der Verstärker Phantomspeisung für Kondensatormikrofone?
Ja, es gibt einen wählbaren Schalter am MIC2-Eingang





• 1x 60W Mischverstärker
• 1x Nettzkabel
• 1x Fernbedienung
• 1x FM-Antenne
• 1x 4-Pin 5.08 Anschluss-Terminal
• 2x 2-Pin 3.81 Anschluss-Terminal

Technische Daten:

Typ: Kompakter Mischverstärker mit integriertem Media Player

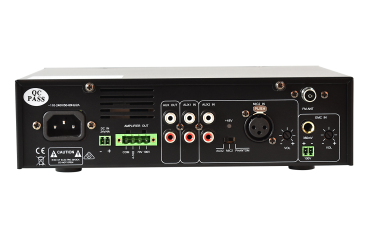

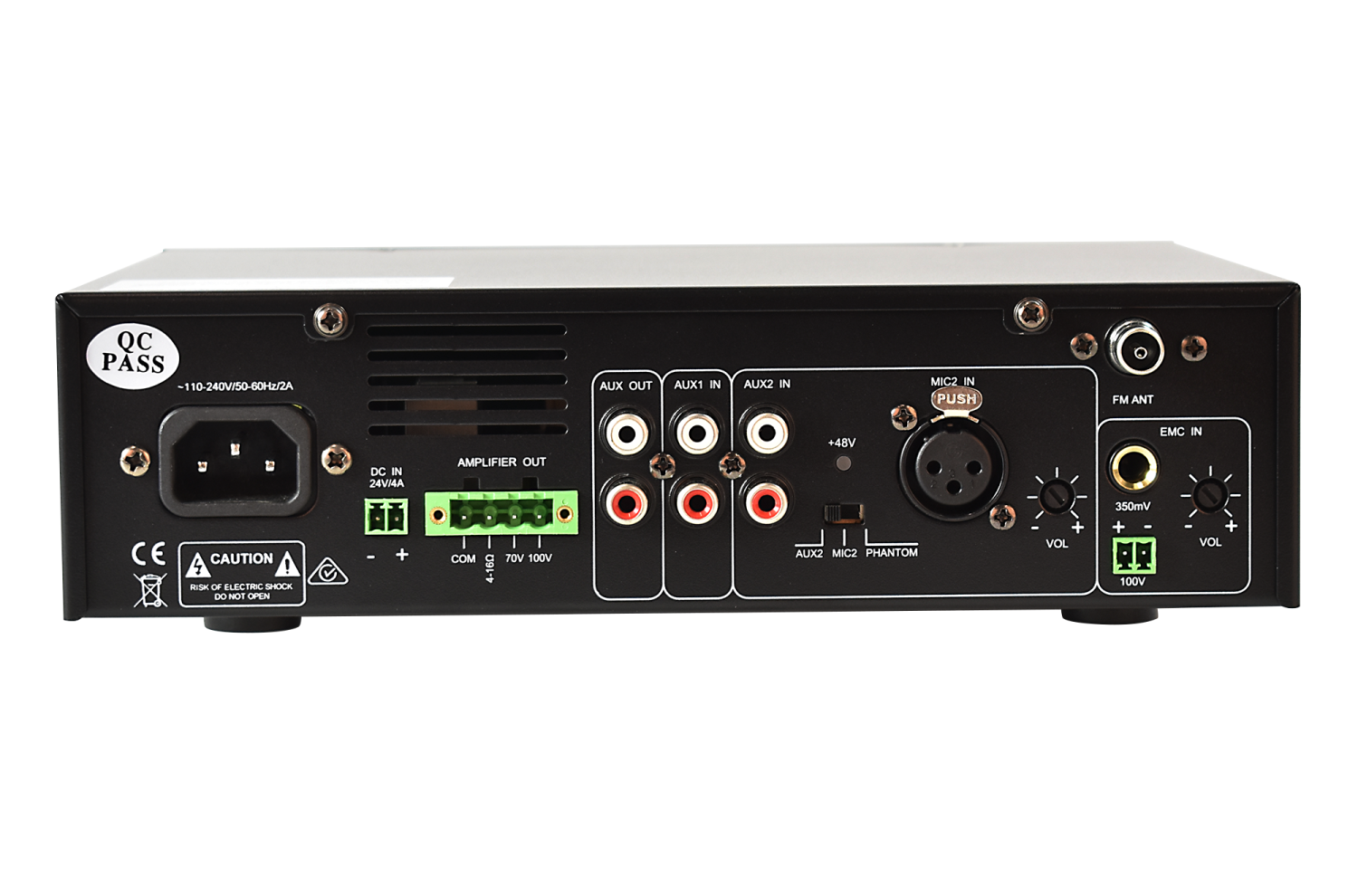

Eingänge: 2x Cinch (AUX), 1x XLR. 1x 6,5mm Klinke (Front), 1x USB, Stromversorgung (230V), Notstromversorgung (24V), 1x EMC IN

Ausgänge: 1x Cinch (AUX), 1x Phönix Klemme 4-polig (Lautsprecher)

Bluetooth: Ja (integriert)

FM-Tuner: Ja (integriert)

MP3-Player: Ja (integriert)via USB (Front)

Leistung: 60W mono @ 4 Ohm oder 70/100V

Prioritätsschaltung:    EMC -> MIC1 -> andere Quellen

Notstromversorgung: 24V DC

Abmessungen (B x T x H): 198 x 247 x 66 mm

Farbe:  schwarz

Lieferumfang: 60W-UB, Bedienungsanleitung, Netzkabel

Gewicht: 2,6 kg

Besonderheit: Kurzschluss, Clip, Überlast und Hochtemperaturschutz


VOB/C- und DIN 18299-konforme Ausschreibungstext Audio-Mischverstärker Josawa 60W‑UB

Hersteller/Modell: Josawa 60W‑UB (kompakter Class‑D-Mischverstärker mit Media‑Player-Funktion)
Leistungsbeschreibung: Lieferung und montagefertige Installation eines kompakten Mischverstärkers inklusive integriertem Media‑Player (Bluetooth, FM‑Tuner, USB‑MP3). Gesteuert über Front‑Panel und mit Fernbedienung. Class‑D‑Endstufe mit einem Ausgangssignal von 60 W (Mono) wahlweise für 4–16 Ω oder 70/100 V Lautsprechersysteme geeignet. Prioritätsgesteuert (EMV‑Eingang > MIC 1 > andere Quellen). Netzbetrieb wahlweise mit 100–240 V AC oder 24 V DC (Notstrom).

Technische Daten

• Leistung: 60 W mono @ 4–16 Ω oder 70/100 V
• Eingänge: 2× Mikrofon (Front XLR/Jack & Rückseite XLR, Phantom‑Schaltung an MIC 2), 1× EMV‑Eingang, 2× Line (Cinch AUX), 1× USB (MP3), Bluetooth‑Empfang, FM‑Tuner
• Ausgänge: 1× Line‑Out (Cinch AUX), 1× Lautsprecher‑Phoenixklemme (4‑polig)
• Steuerung & Priorität: Manuelle Regler für MIC 1‑2, AUX 1‑2, Bass/Höhen, Master; IR‑Fernbedienung; IR-LED; Prioritätsstufen EMC > MIC1 > sonstige
• Schutzfunktionen: Kurzschluss-, Clip-, Überlast- und Temperatur‑Schutz; LED‑Statusanzeigen (Power, Clip, Protect, Signal)
• Stromversorgung: 100–240 VAC (50/60 Hz) oder 24 V DC Notstrom
• Abmessungen: 198 × 247 × 66 mm (B×T×H)
• Gewicht: ca. 2,6 kg
• Gehäusefarbe: Schwarz

Lieferumfang
Josawa 60W-UB Mischverstärker
IR‑Fernbedienung
FM-Antenne
4‑pol. Phoenix‑Anschlussklemme + 2 × 2‑pol. 3,81‑Klemmen
Netzkabel
Bedienungsanleitung

Besondere Merkmale

• Integrierter USB‑MP3‑Player, FM‑Tuner und Bluetooth‑Schnittstelle mit Fernbedienung
• Umschaltbare Notstromversorgung (24 V DC)
• Class‑D Technik – hohe Effizienz und geringe Wärmeentwicklung
• 7‑Jahres‑Garantie gemäß Herstellerangabe

Bau- und Montagehinweise (VOB/C & DIN 18299 konform)

• Gerät in dafür vorgesehenen 19″-Rack‑Einbau oder Regal montieren, ausreichende Entlüftung gewährleisten (ausreichender Abstand links/rechts, oben/unten).
• Anschluss von Netzspannung (100–240 VAC oder 24 V DC), Lautsprecherleitungen (4–16 Ω oder 70/100 V), Mikrofoneingängen und anderen Signalquellen fachgerecht nach Herstelleranleitung durchführen.
• Fernbedienung und FM‑Antenne benutzerfreundlich platzieren.
• Schutz-LEDs müssen jederzeit sichtbar sein.
• Bereits vorgelegt müssen entsprechende Dokumentationen vorhanden sein (Installations- & Bedienungsanleitung).
• Gerät ist während der gesamten Montage mechanisch und elektrisch sicher zu fixieren, DIN-konforme Kabelführungen und Zugentlastung sicherzustellen.

Ausschreibungstext – VOB/C konform
Lieferung und montagefertige Installation eines Josawa 60W‑UB Class‑D‑Mischverstärkers, 60 W mono an 4–16 Ω oder 70/100 V, mit Bluetooth, FM‑Tuner, USB‑MP3‑Player, 2× Mikrofon‑Eingängen (inkl. Phantom‑Schalter), EMV‑Input, 2× AUX (Cinch), Line‑Ausgang, IR‑Fernbedienung, Prioritätsschaltung EMC > MIC1 > sonstige, Notstrom (24 V DC) und umfassenden Schutzfunktionen (Kurzschluss, Clip, Überlast, Temperatur). Komplett mit IR‑Fernbedienung, FM‑Antenne, Anschlussklemmen, Netzkabel, Dokumentation, 7‑Jahre Garantie. Montage in 19″‑Rack oder Regal; alle elektrischen und mechanischen Anschlüsse VDE‑ und DIN-konform auszuführen, einschließlich Lüftung, Zugentlastung und Dokumentation.
