AMC iMIX63

Mobile Preview: AMC iMIX63 Vorverstärker

AMC iMIX63

Art.Nr.:: 10-00-000
Lieferzeit:: Lieferzeit ca. 1 Woche (Ausland abweichend)
Lagerbestand:: Stück

Shop-Funktionen nur für Fachhandelspartner

Beschreibung

AMC iMIX63
Der iMIX63 ist ein Stereo-Mixer-Vorverstärker für professionelle Anwendungen in Hintergrundmusik- und Beschallungsanlagen sowie für Live-Musik-Entertainment. Er bietet dazu 6 symmetrische COMBO-XLR-Eingänge mit wählbarer Verstärkung MIC/LINE sowie drei Stereo Cinch-Eingänge. Die Phantomspeisung wird über einen externen DIP-Schalter an jedem Eingang aktiviert.

Eine Priorität findet man auf dem ersten Universaleingang. Low-, Mid- und High-Ton-Regler sowie Mono-, Monitor- und Master-Ausgangspegelregler sind der Standard. LEDs zur Signalanzeige und im Eingangs-, Ausgangssignalpegelmesser und der symmetrische XLR-Stereoausgang runden die Eigenschaften des iMIX63 nach oben hin ab. Der AMC iMIX63 ist geeignet für externe 24-V-DC-Netzteile.

Eigenschaften

Produkteigenschaften:

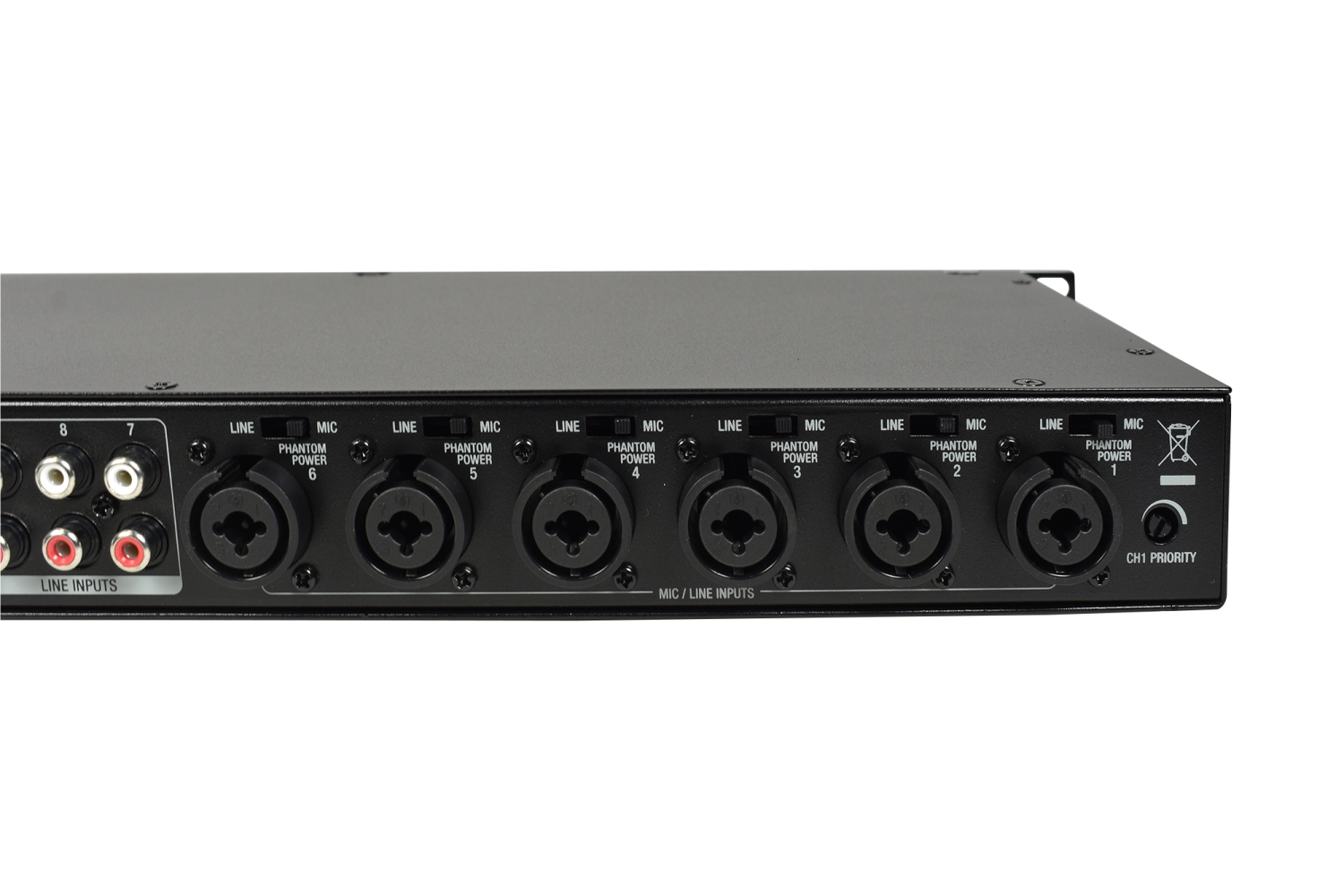

Sechs Combo-XLR Eingänge, umschaltbar zwischen Mic / Line
Drei Stereo-Cinch-Eingänge
Höchste Priorität für Kanal #1 zuschaltbar
DC 24 V Anschluss für externe Notstromversorgungssysteme
3-Band EQ (Low/Mid/High) in der Summe

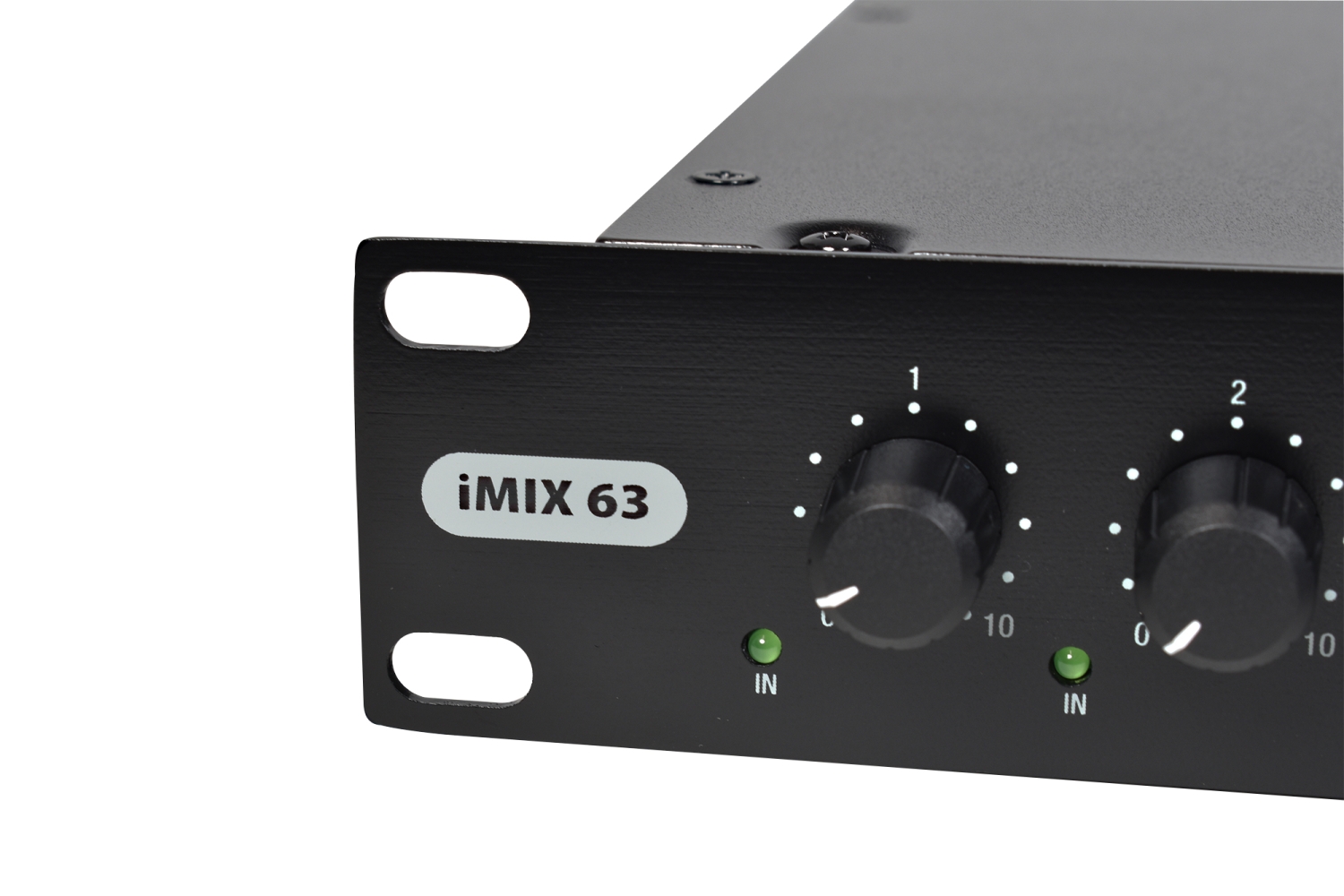

9 Eingangs-Volumenregler – einer je Eingang auf der Frontseite des Gerätes
Monitor on/off-Button und individueller Monitor-Volumenregler über 6,3 mm Klinkenanschluss
Mono-Summe-Ausgang mit Regler und Signal-LED-Kette über 6,3 mm Klinkenanschluss
Master-Stereo-Summen-Ausgang mit Regler und Signal LED-Kette über XLR-Anschlüsse
Stereo-Cinch-Anschlüsse als Recording-Out L/R

Anwendungsbeispiele

• Konferenzraum-Beschallung mit Audio-Recording

• Hintergrundmusik-Beschallung mit Paging-Mikrofon (Prioritätensteuerung)

• Autohaus-Beschallung plus Videodisplay

• Beschallung für einen Biergarten

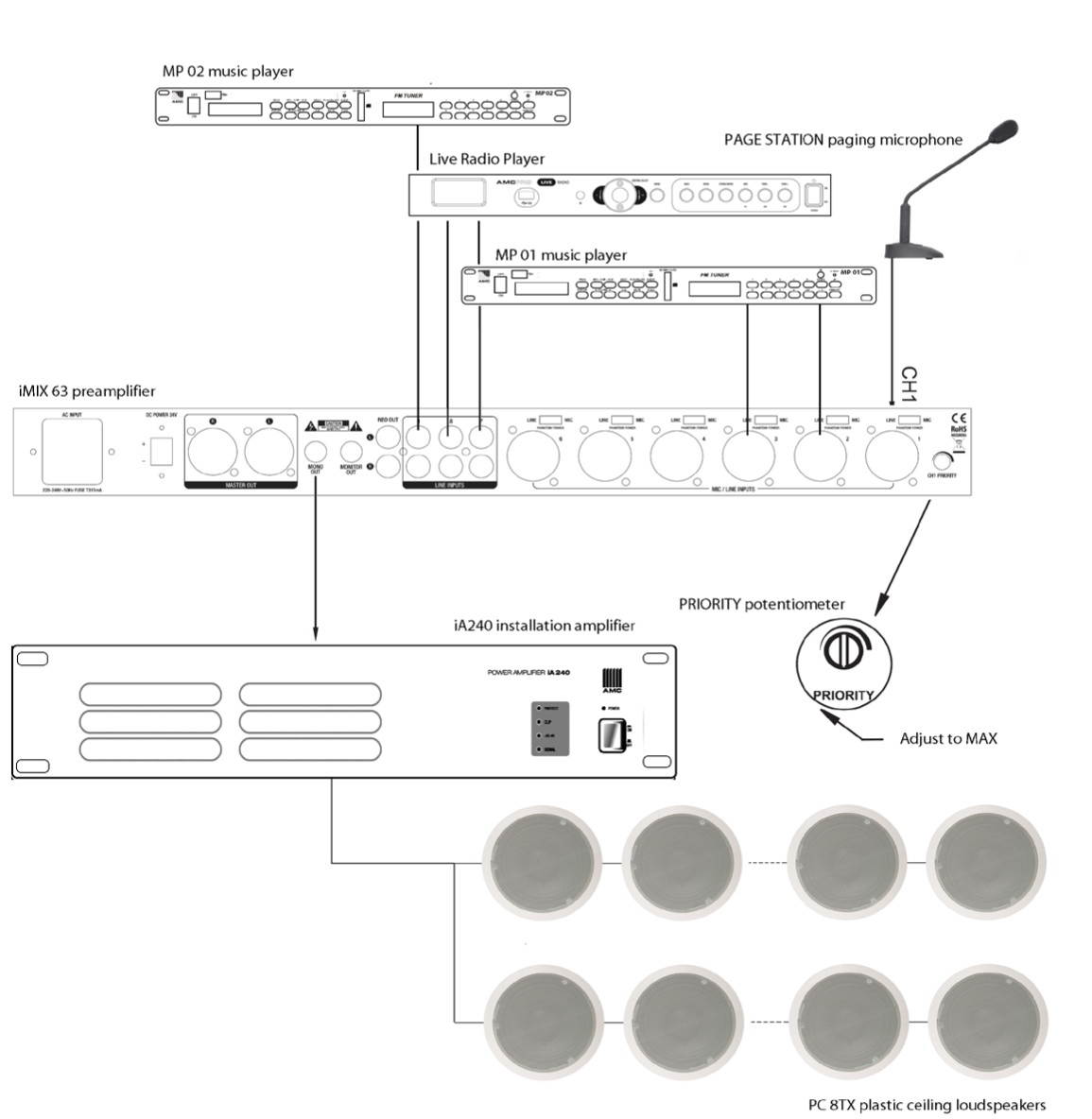

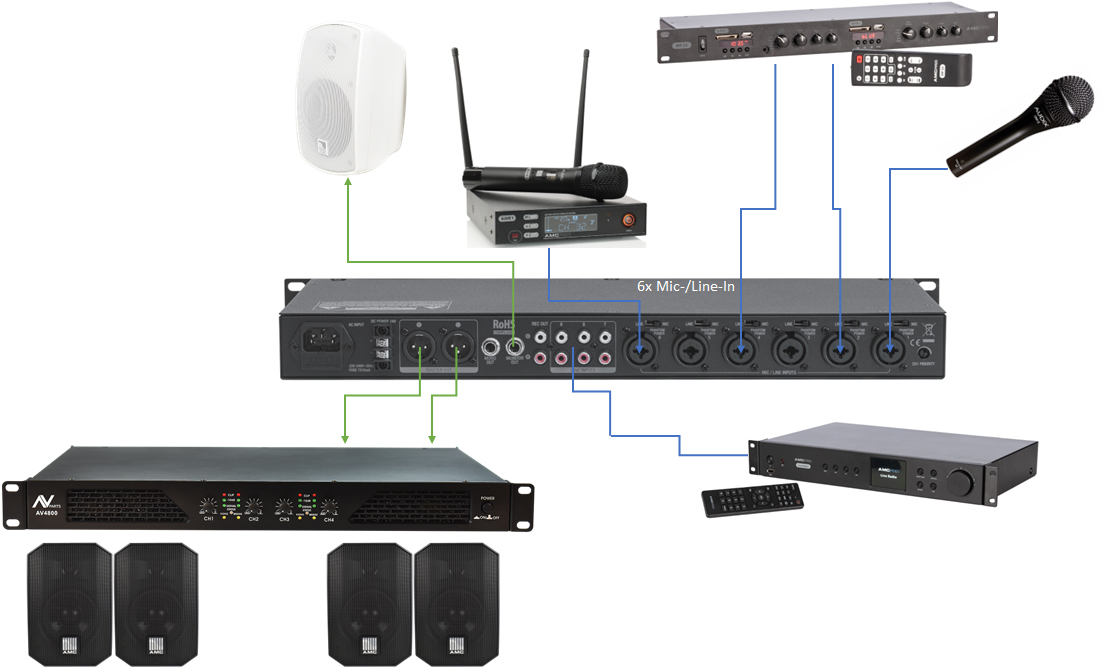

Anschlussdiagramm

Downloads

Technische Daten

Technische Daten:

Typ: Stereo Misch-Vorverstärker

Eingänge: 6x universal XLR Combo, 3x RCA

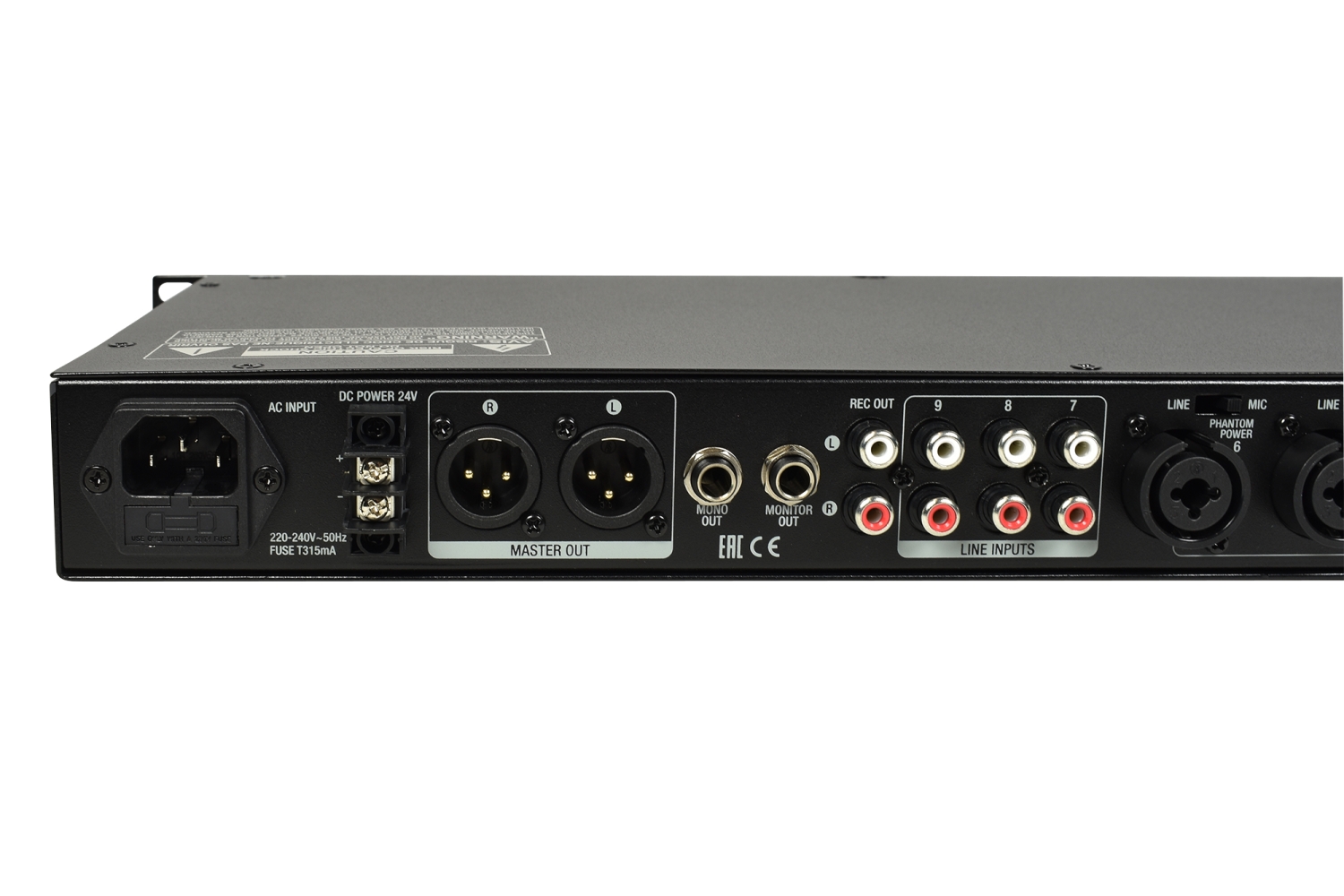

Ausgänge: 2x XLR, 2x 6,3 mm Klinke, 1x RCA (Rec-Out)

Phantomspannung: Ja (18V)

Abmessungen (B x H x T): 483 x 44 x 195 mm (19"/1HE)

Gewicht: 2,9 kg

Farbe: schwarz

Besonderheiten: Prioritätschaltung der Eingänge, 24V Notstromversorgung

Ausschreibungstext

VOB/C-konforme Ausschreibungstext nach DIN 18299 für den Stereo‑Mixer/Vorverstärker AMC iMIX63 (Art.-Nr. 10‑00‑000):

1. Allgemeines
Leistung: Lieferung, Montage und technische Inbetriebnahme eines Stereo‑Mixer‑Vorverstärkers AMC iMIX63 (Vertrieb TRIUS Pro AV, Art.-Nr. 10-00-000) inklusive Zubehör und umfassender Funktionsprüfung.

2. Technische Anforderungen (nach VOB/C – ATV)
2.1 Gerätefunktionen

Stereo‑Mixer‑Preamplifier für professionelle Beschallungs- und Hintergrundmusiksysteme

Eingänge:

6 × symmetrische Combo‑XLR (umschaltbar MIC/LINE) mit zuschaltbarer Phantom‑Spannung (18 V/20 V), aktiviert per DIP‑Schalter
3 × Stereo‑Cinch‑Line‑Eingänge
Prioritätsumschaltung auf Eingang #1

Ausgänge:

1 × symmetrischer Stereo‑XLR‑Master‑Ausgang
1 × symmetrischer 6,3 mm TRS‑Mono/Monitor‑Ausgang
1 × Stereo‑Cinch Recording‑Ausgang

Regler & Anzeigen:

Je 6 Eingangs‑Lautstärkeregler
Master-, Mono‑ und Monitor‑Pegelsteller
3‑Band‑EQ (Low/Mid/High)
LED-Pegelanzeigen für Ein‑ und Ausgänge

2.2 Elektrische Daten

Netzanschluss: 230 V AC/50 Hz oder optional 24 V DC (für Notstrom)
Leistungsaufnahme: ca. 10,5 VA (AC), 9,6 VA (DC)

2.3 Mechanik

19 ″/1 HE Rack‑Einbau, Abmessungen 483 × 44 × 195 mm, Gewicht ca. 2,9 kg
Gehäuse schwarz, Rack‑Ohren inklusive

2.4 Sonstige Ausstattung

Qualitätsspezifikation: Frequenzbereich 20 Hz–22 kHz, THD ≤ 0,03 % @1 kHz

2.5 Dokumentation

Bedienungsanleitung, Anschlussdiagramm, technische Unterlagen
CE‑Kennzeichnung, Konformitätserklärung, Herstellerdaten in Papier‑ und Digitalform

3. Eigenschaften und Klassifizierung

Geräteklasse: Stereo-Mixer/Vorverstärker
Hersteller: TRIUS/AMC, Modell iMIX63, Art.-Nr. 10‑00‑000
Garantie: Mindestens 12 Monate, inklusive Ersatzteilversorgung gem. VOB

4. Durchführung, Prüfung und Abnahme

Montage nach Herstellerangaben, fachgerechter Netz- bzw. Notstromanschluss
Inbetriebnahme: Prüfung aller Eingänge (Mic/Line, Cinch, Phantom), PQ‑Umschaltung, Monitor‑Funktion, Pegelangaben und EQ‑Regelung
Funktionsversorgung durch Protokoll („Inbetriebnahmeprüfung“ gemäß VOB)

5. Gewährleistung

Mind. 12 Monate Gewährleistungszeit; Ersatzteil- und Servicedokumentation inklusive

6. LV/GAEB-Integration

Positionstext: „AMC iMIX63 Stereo‑Mixer/Vorverstärker“
Mengeneinheit: Stück
Leistungseinheit: Lieferung, Montage, Inbetriebnahme, Dokumentation
GAEB‑Kennung: z. B. D81 AMC iMIX63 ST 1,00
Verweis auf technische Anforderung: siehe Ziffer 2

GAEB-Position

GAEB‑Position als Kurztextversion für AVA‑Software (z. B. GAEB‑D81) für den AMC iMix63 Vorverstärker / Audiomischer:
AMC iMix63 Vorverstärker / Audiomischer – Lieferung, Montage, Anschluss und Inbetriebnahme eines 6‑Kanal‑Misch‑/Vorverstärkers mit regelbaren Mikrofon‑ und Line‑Eingängen, integrierter Klangregelung, Pegel‑Regelung je Kanal, symmetrischen Anschlüssen und Summenausgängen zur Einbindung in Beschallungs‑ und ELA‑Anlagen, einschließlich aller erforderlichen Befestigungs‑ und Anschlussmaterialien sowie Funktionsprüfung und Dokumentation.

Menge: ___ Einheit: Stück
Referenz: TRIUS ProAV / AMC iMix63 Vorverstärker/Audiomischer, Art.‑Nr. 10‑03‑006 oder gleichwertig.

Herstellerangaben

AMC Baltic • Neries krantine 14a • LT 48397 Kaunas • gintautas@amc.eu
