AMC WC iMIX
Dieses Wandeinbau Touch-Panel bietet eine hochwertige Glasoptik und damit ein edles Gesamtdesign. Mit der berührungsempfindlichen Oberfläche können Quellenauswahl, Lautstärkeregelung sowie Stummschaltung des gesamten Systems vorgenommen werden. Erhältlich ist dieses Touchpanel in Schwarz oder wahlweise in Weiß. Der Wandcontroller verfügt zusätzlich über einen integrierten Audioeingang, um zusätzliche Audioquellen lokal anschließen zu können. Ein iMIX5 Multizonenmischer kann mit bis zu 5x WC iMIX genutzt werden - eine Wandsteuereinheit pro Zone.
Produkt Eigenschaften:
-
Edle berührungsempfindliche Oberfläche im Glas-Design mit kapazitiven Touch-Buttons
-
Eingangsquellen-Wahltaster (Kanaleingänge 1 bis 3 oder USB (alle Signale vom Multizonenmischer))
-
Extra Eingangsquellen-Taster für den lokalen Audio-Eingang
-
Volume (up/down)
-
Mute-Taster
-
Anschluss zum AMC iMIX5 über einen RJ45-Anschluss und Standard CAT5-Kabel – Anschluss muss direkt erfolgen – nicht über andere Netzwerk-Komponenten
-
Der RJ45 bietet ein RS485-Interface, analoges Audiosignal und +24 V Spannungsversorgung
Boutique bis 300 m² mit Videowall und 2 Zonen

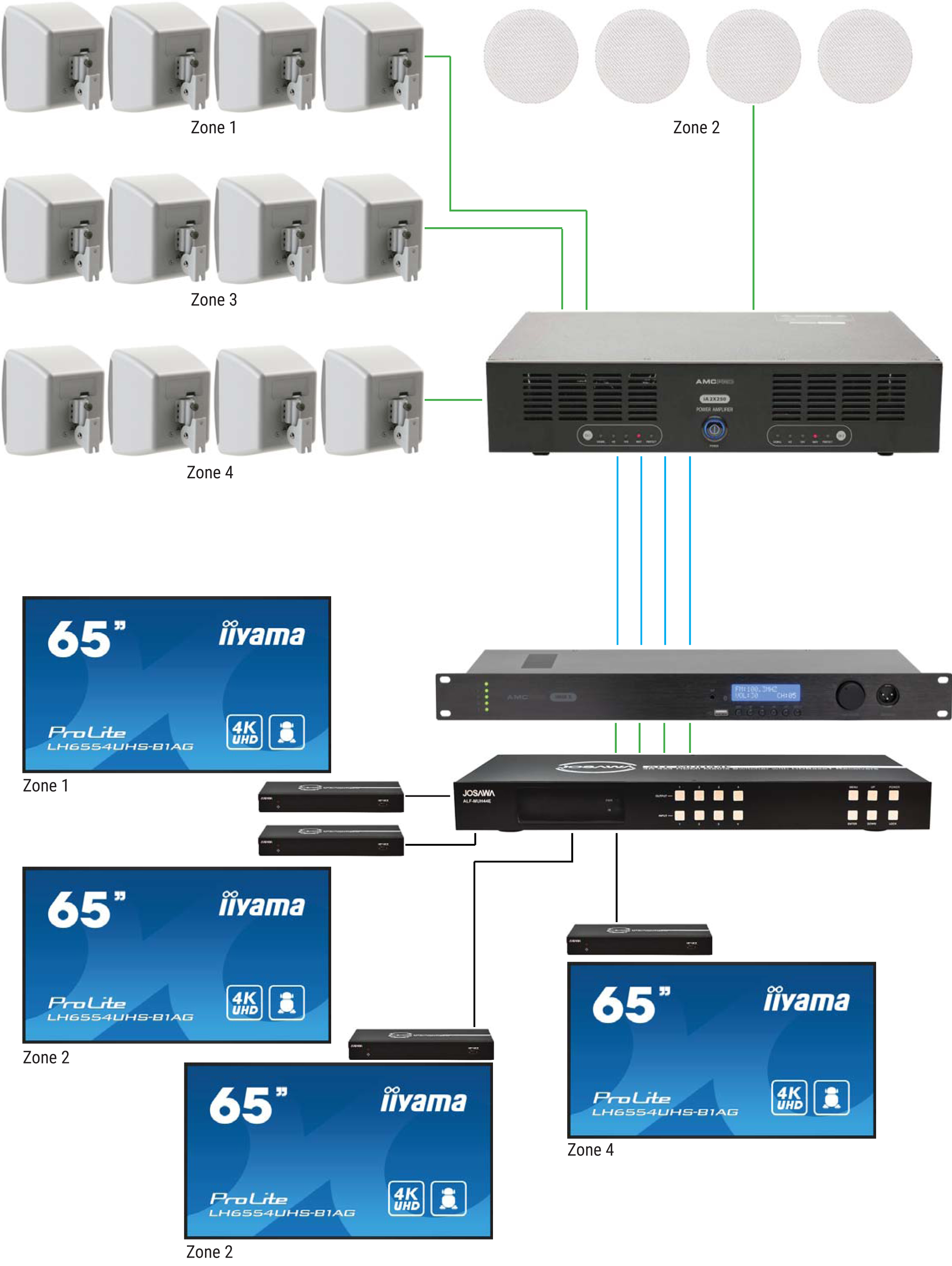

Einzelhandel bis 200 m² plus vier Video-Displays
Fitness-Center mit 4 Zonen und Videotechnik
Technische Daten:
Typ: Wallcontroller für iMIX
Funktionen: Input Selektion, Volumenregelung, Lokaler Eingang, Stummschaltung
Anschuss: RJ45, Schraubklemme
Farbe: schwarz
Abmessungen: 86 x 86 x 38 mm
Gewicht: 128 g
1. Allgemeines
Leistung: Lieferung und fachgerechte Montage sowie betriebsbereite Inbetriebnahme eines Wand‑Touch‑Panels AMC WCiMIX pro Zone im iMIX5‑Mehrzonensystem inklusive aller erforderlichen Montage‑ und Anschlussarbeiten, Funktionsprüfungen und Dokumentation.
2. Technische Anforderungen (VOB/C – ATV nach DIN 18299)
2.1 Gerätefunktion
- Touch‑Panel zur lokalen Quellen‑ und Lautstärkewahl sowie Stummschaltung in einer der fünf Zonen;
- Eingerichtet für maximale Übertragungsstrecke bis zu 500 m vom iMIX5‑Preamplifier;
- Integrierter Audio‑Eingang zur Einspeisung lokaler Tonquelle (z. B. PC, Hintergrundmusik);
2.2 Schnittstelle & Montage
- RJ45‑Anschluss zur Verbindung mit AMC iMIX5‑System über Standard‑LAN-Kabel;
- Montage auf Unterputz‑ (AMC pBox/iBox) oder Aufputz‑Gehäuse; Frontfläche aus Touch‑Glas;
- Abmessungen: ca. 86 × 86 × 38 mm; Gewicht ca. 128 g;
2.3 Steuerung & Optik
- Touch‑symbole für Quelle, Lautstärke +/- und Stummschalter; klare LED‑Statusanzeigen;
- Ausführung in schwarz oder weiß, Glas‑optische Oberfläche;
2.4 Elektrische Daten
- Versorgungsspannung: 24 V DC (über RJ45‑Leitung vom iMIX5‑Preamplifier eingespeist);
2.5 Dokumentation
- Bedien‑ und Installationsanleitung, Anschlussplan;
- CE‑Kennzeichnung und Konformitätserklärung in Papier‑ und Digitalform.
3. Eigenschaften und Klassifizierung
- Geräteklasse: Wand‑Touch‑Controller für iMIX5‑Mehrzonensystem;
- Hersteller: TRIUS/AMC, Modell WCiMIX, passend zum iMIX5;
- Garantie: ≥ 12 Monate einschließlich Ersatzteilversorgung gemäß VOB.
4. Durchführung, Prüfung & Abnahme
- Montage an Wand‑ oder Unterputzgehäuse, RJ45‑Anschluss mit Daten- und 24 V‑Versorgung zum iMIX5‑System;
- Inbetriebnahme: Funktionstest Quelle, Lautstärke, Stummschaltung, lokale Audiozuführung; klare Anzeige von Statusfunktionen;
- Abnahme mit dokumentiertem Prüfprotokoll („Inbetriebnahme“ nach VOB).
5. Gewährleistung
- 12 Monate gemäß VOB/C inkl. Ersatzteil‑ und Servicedokumentation, CE‑Konformität sichergestellt.
6. LV-/GAEB‑Integration
- Positionsbezeichnung: „AMC WCiMIX Wand‑Touch‑Controller“
- Mengeneinheit: Stück
- Leistungseinheit: Lieferung, Montage, Inbetriebnahme, Dokumentation
- Verweis auf Spezifikation: siehe Ziffer 2
- GAEB‑D81‑Beispiel: 01234 AMC WCiMIX ST 1,00
